一、用例图

网上购物系统有如下描述：

1、系统管理员负责系统的管理维护工作，维护工作包括商品的添加、删除和修改，对顾客基本信息的添加、修改、查询和删除。
2、顾客通过客户机浏览器根据账号和密码进入选购商品的界面，在这里顾客可以查询已购买的商品，继续选购商品，查询自己的基本信息。

根据以下描述绘制用例图：

外部参与者：顾客、系统管理员

顾客用例

查询商品信息。顾客可以在查询界面了解可供自己选择的商品信息。
登录网上购物系统。顾客能够根据自己的账号和密码登录购物系统，如果身份验证失败，不得进行下一步操作。通过身份认证才能够进入下一个操作页面。
选择根购买的商品。在选择商品的界面选择自己想购买的商品并确认提交。
查询个人信息。可以通过查询界面查询自己的基本信息。

系统管理者用例

登录购物系统。系统管理员使用账号和密码登录系统进行本系统的管理和维护工作。
添加顾客信息。将新注册的顾客的基本信息录入到本系统，并在数据库中保存。
修改顾客信息。对于个人基本信息发生变化的顾客，修改数据库中相关顾客的个人信息并保存。
删除顾客信息。将不再需要保存的顾客个人信息从数据库中删除。
查询顾客信息。根据顾客的姓名对顾客的个人基本信息进行相关的查询。
添加商品信息。将新的商品添加到购物系统中并保存到数据库中。
修改商品信息。对数据库中原有的商品信息进行修改并保存到数据库中。
删除商品信息。将不再出售的商品从数据库中删除。

网上购物系统——用例图

解析：

画用例图第一步是先找出参与者和用例。在本题的网上购物系统中，参与者有系统管理者和顾客，系统管理员的用例有登录购物系统、添加顾客信息、修改顾客信息、删除顾客信息、查询顾客信息、添加商品信息、删除商品信息、修改商品信息。顾客的用例有登录、查询个人信息、查询商品信息、选择购买商品。

第二步是找出用例之间的关联关系，关联关系主要有扩展、包含、泛化等。首先系统管理者登录系统这个用例行为必须包含另一个用例行为，就是验证账号和密码。我把有关顾客信息操作的用例都包含于管理顾客信息这个用例里面，把对商品信息的操作也都包含于管理商品信息这个用例中，简化一下图的分支。然后查询顾客信息这个用例还必须包含查询顾客姓名这个用例，才能够查询到。顾客登录系统用例也是一样的道理，不同之处在于如果身份验证失败要重新验证账号和密码，直到验证成功，这里用的是扩展更新，因为重新进行身份验证这个扩展用例可能不需要用到。

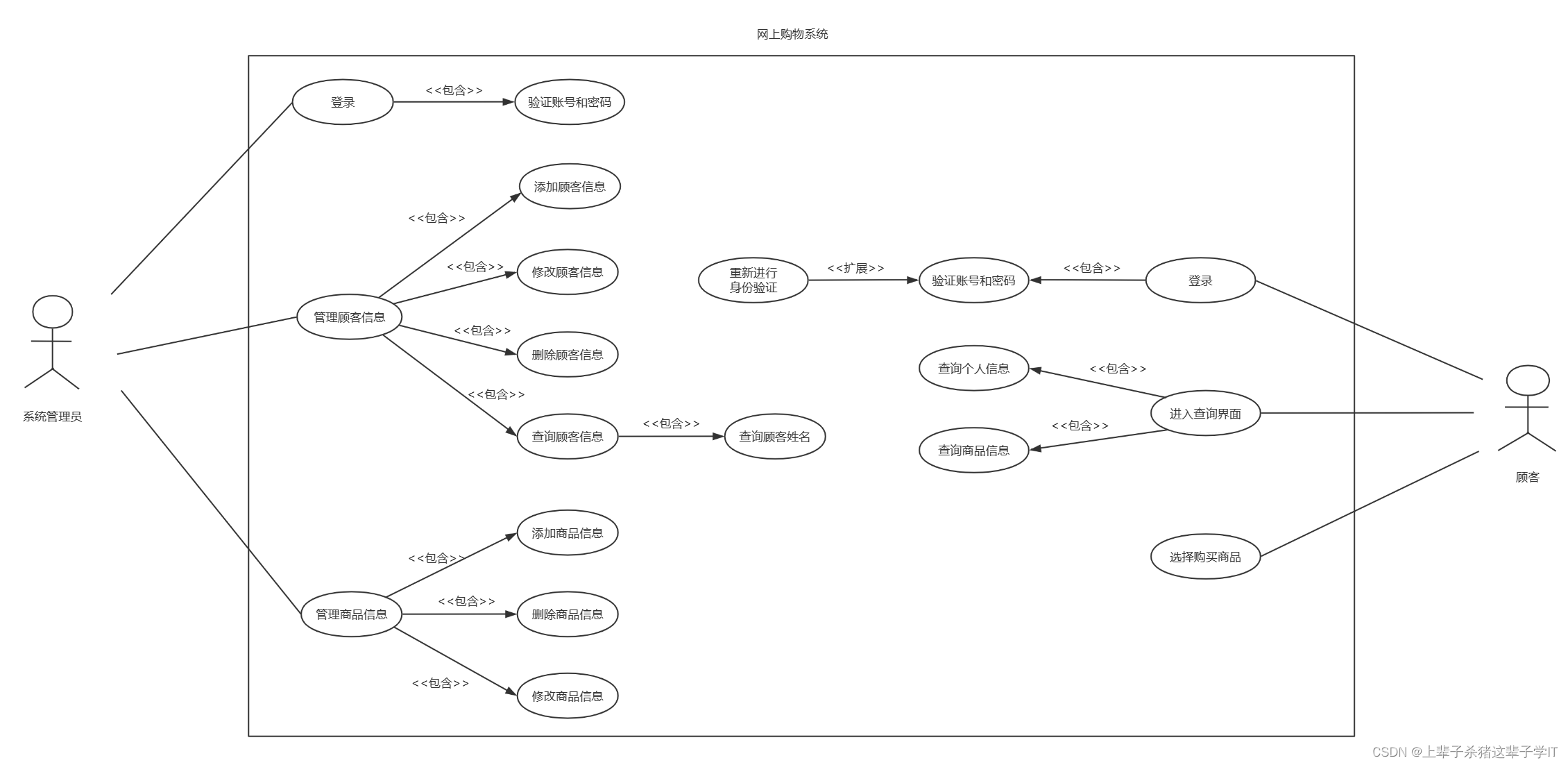

网上购物系统用例图如下图所示：

图1 网上购物系统用例图

二、时序图和协作图

根据以下描述绘制网上购物系统的时序图和协作图

顾客进入选择商品界面SelectForm，在界面中确定选择的商品并提交请求。
选择商品界面SelectForm将顾客所选商品信息传递到控制对象Control，控制对象将商品信息与数据库中的商品信息进行比较，判断是否可以购物。
如果可以，执行选择商品操作，将购物结果保存到数据库中。
控制对象返回购物成功信息到选择商品界面SelectForm。
顾客从界面得到购物成功的信息

1、网上购物系统——时序图

解析：

画时序图第一步是找出对象，第二步是找到消息（实线去，虚线回），最后再确认时间顺序（从上到下，从左到右）。根据题干说明，首先找出对象有顾客、选择商品界面SelectForm、控制对象Control、数据库。接着根据消息的传递依次激活对应的对象，其中数据库有两个自关联信息。

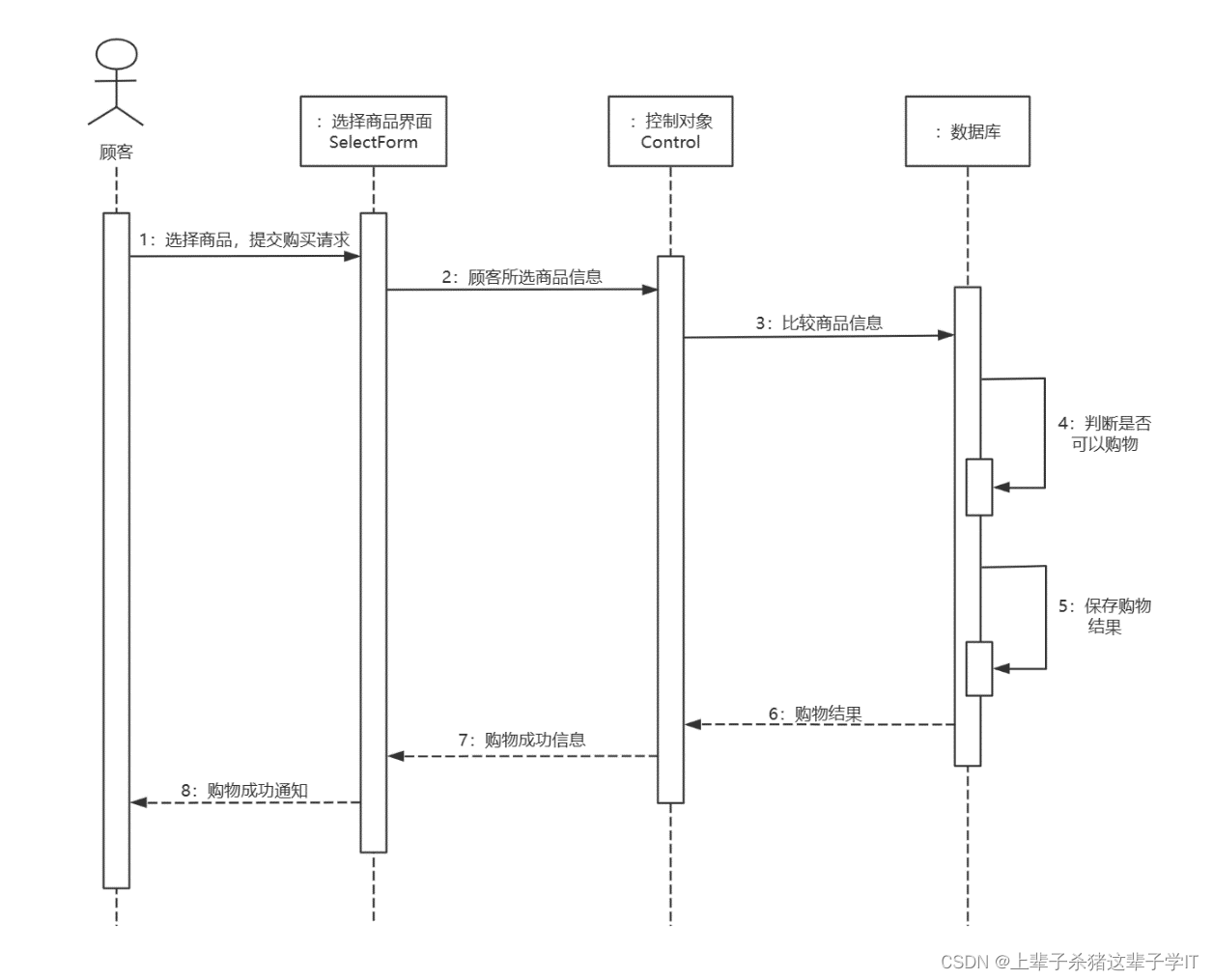

网上购物系统时序图如下图所示：

图2 网上购物系统时序图

2、网上购物系统——协作图

解析：

协作图直接根据时序图转变即可，要注意的是消息序号的书写规则，顺序执行用单层序号（1、2、3…）表示，嵌套执行用双层序号（1.1，1.2，1.3…）表示，异步执行用三层序号加字母（1.1.1a，1.1.1b…）表示。

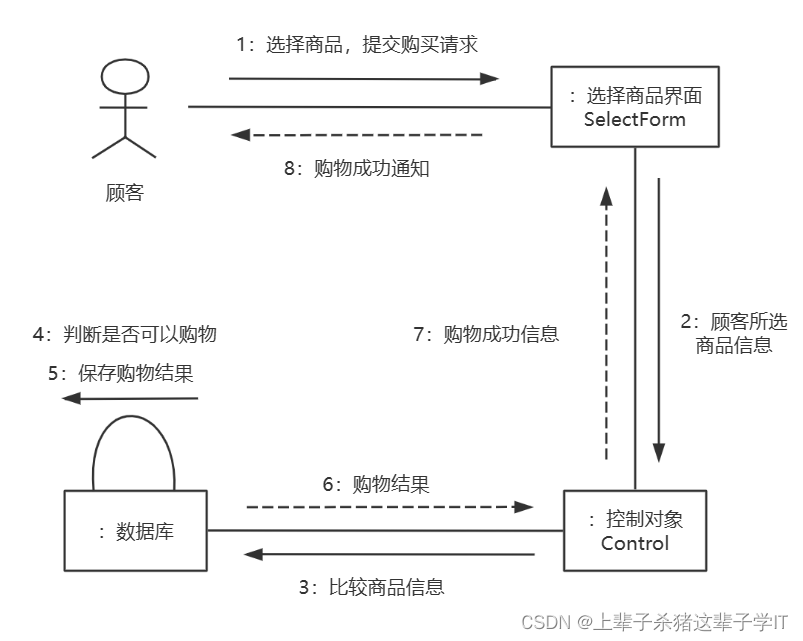

网上购物系统协作图如下所示：

图3 网上购物系统协作图

三、活动图

根据以下描述绘制活动图，确保包括所有的主要活动、决策节点、并行活动和结束节点。

读者登录系统。
读者搜索想要借阅的书籍。
系统显示搜索结果。
读者选择书籍并查看书籍详情。
如果书籍可用，读者可以选择预约书籍。
系统确认预约并通知读者预约成功。
读者到图书馆领取书籍。
图书管理员确认书籍领取。
系统更新书籍状态。

读者借书系统——活动图

解析：

画活动图的第一步是确定泳道的对象，列出泳道。在读者借书系统中，涉及三个对象，分别是读者、图书馆管理系统、图书管理员。第二步是确定活动和转移，起点只有一个，终点可以有多个。在该系统活动图中，同步杠可以用于分组和组合，读者登录系统后，系统接受登录信息，读者也可以搜索要借阅的书籍，交由系统，显示搜索结果，如果找到搜索的书籍，读者就可以查看书籍详情和选择书籍，书籍可用就可以进行预约了。如果系统找不到书籍，找到的书籍不可用，都会导致预约取消。接着就是系统进行预约处理，预约成功发给读者通知，读者线下领取书籍，图书管理员确认书籍被领取之后，让系统更新书籍借阅状态，本次借书活动也就结束了。

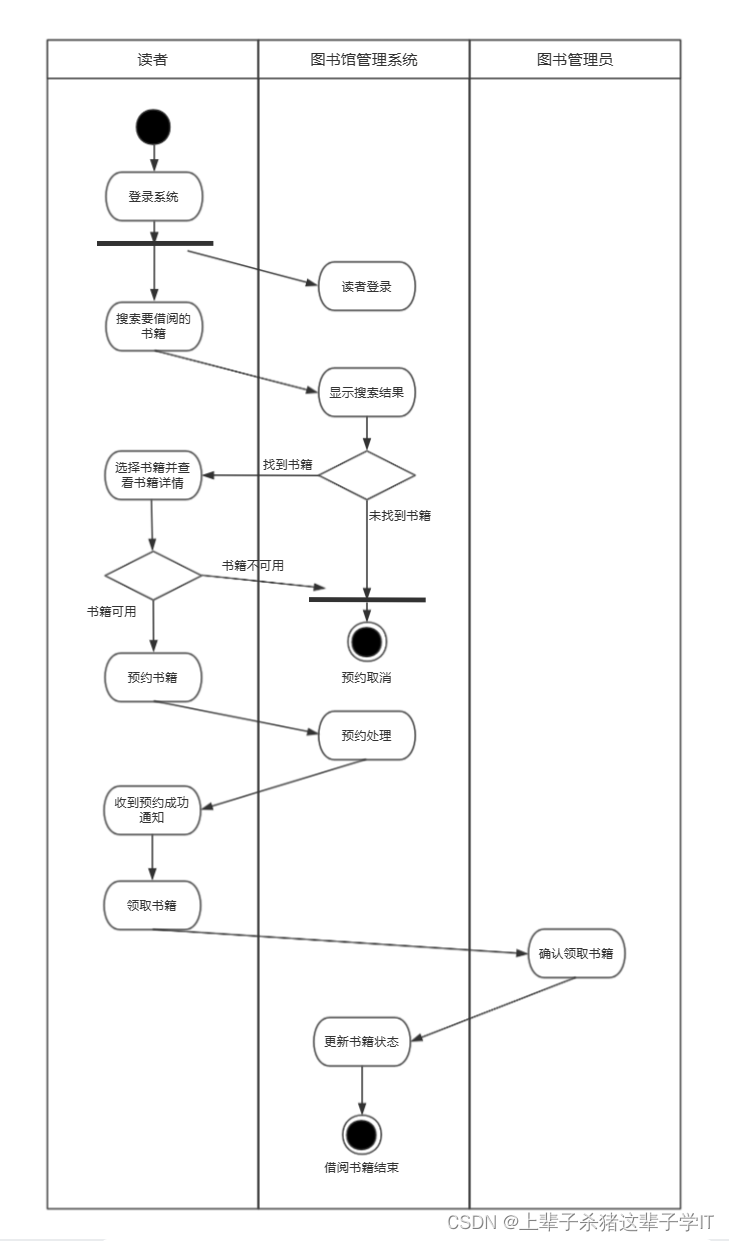

读者借书系统活动图如下所示：

图4 图书馆借书系统活动图

四、状态图

绘制购物车的状态图。首先列出所有状态、再绘制状态转换以及触发这些转换的事件。

初始状态为“空”。
当用户添加第一件商品时，购物车状态变为“非空”。
用户可以继续添加商品，购物车保持“非空”状态。
如果用户选择结算，购物车状态转为“结算中”。
结算完成后，如果购物车中无商品，状态重置为“空”；如果用户取消购买，购物车恢复到“非空”状态。
用户可以随时清空购物车，无论当前状态如何，清空操作后购物车都应返回到“空”状态。

网购购物车——状态图

解析：

画状态图第一步是列出该对象所有状态，第二步是找出导致状态转变的事件，第三步是看状态有没有做什么动作。该购物车的状态有三个，分别是空、非空、结算中。最初状态为“空”，需要添加商品才会变为“非空”状态。“非空”状态是当购物车中有未结算商品时，继续添加商品依旧为非空状态。在购物车中选择商品结算就会变成“结算中”状态，如果结算中取消购买也会回到非空状态，成功结算后，如果此时购物车里没有商品了就变为“空”状态，还有商品就是“非空”。由于用户可以随时清空购物车，所有三个状态都可通过清空购物车这一事件变为“空”状态。

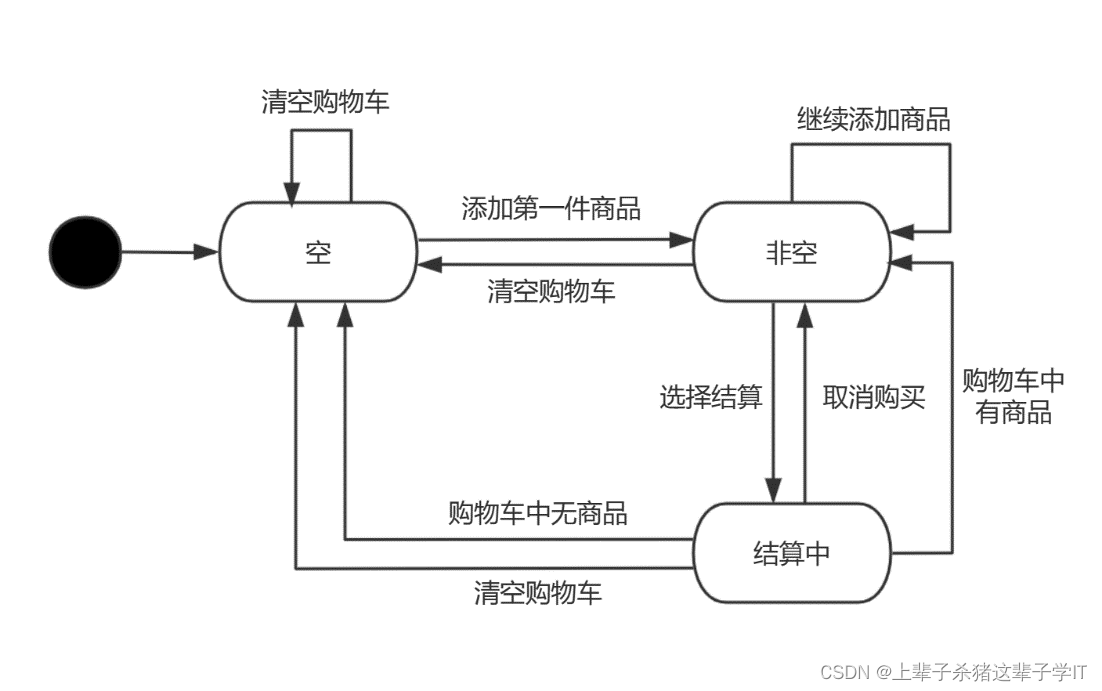

购物车状态图如下所示：
