Linux Ext系列文件系统(看这一篇就够了!)

1. 文件系统

1.1 “块”

硬盘是典型的"块"设备, 操作系统读取硬盘数据的时候, 其实是不会一个个扇区地读取, 这样效率太低, 而是一次性连续读取多个扇区, 即一次性取⼀个”块”（block）。

硬盘的每个分区是被划分为⼀个个的”块”。⼀个”块”的⼤⼩是由格式化的时候确定的，并且不可以更改，最常⻅的是4KB，即连续⼋个扇区组成⼀个”块”。”块”是⽂件存取的最⼩单位。

注意

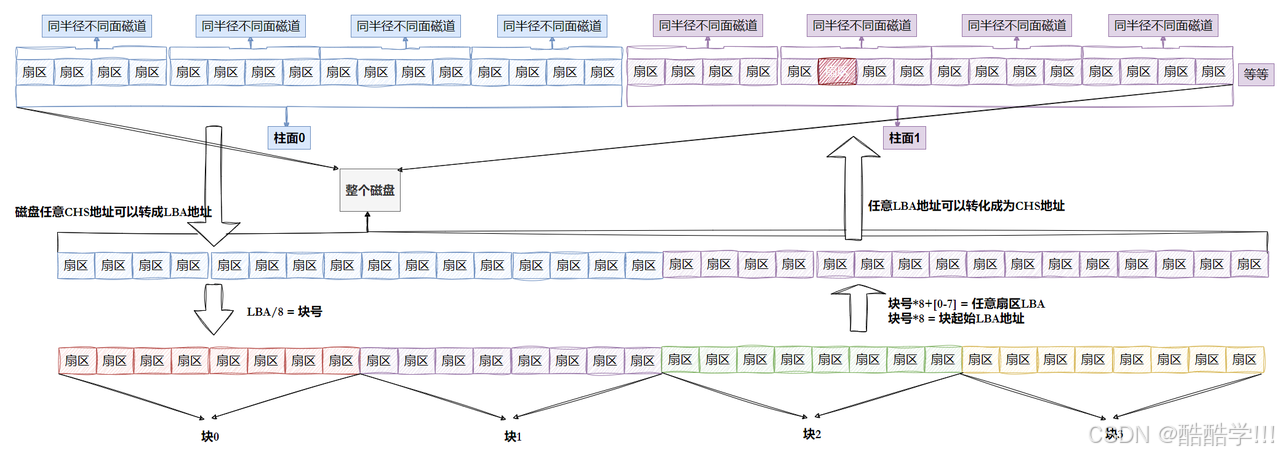

1. 磁盘就是⼀个三维数组，我们把它看待成为⼀个"⼀维数组"，数组下标就是LBA，每个元素都是扇
   区

2. 每个扇区都有LBA，那么8个扇区⼀个块，每⼀个块的地址我们也能算出来。

3. 知道LBA：块号 = LBA/8

4. 知道块号：LAB=块号*8+n.(n是块内第⼏个扇区)

1.2 “分区”

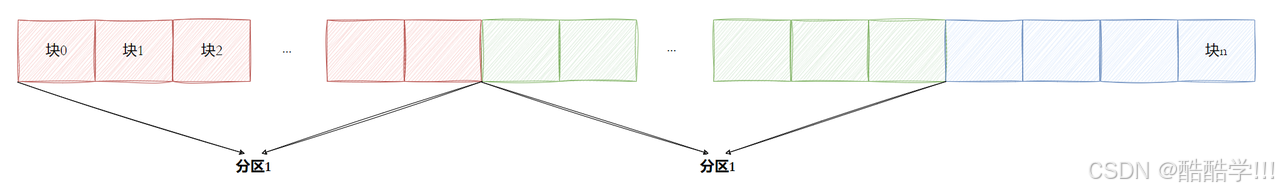

其实磁盘是可以被分成多个分区（partition）的，以Windows观点来看，你可能会有⼀块磁盘并且将它分区成C,D,E盘。那个C,D,E就是分区。分区从实质上说就是对硬盘的⼀种格式化。但是Linux的设备都是以⽂件形式存在，那是怎么分区的呢？

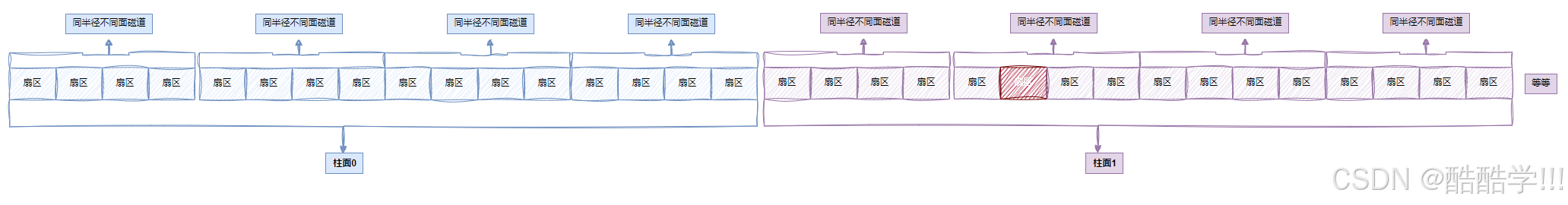

柱⾯是分区的最⼩单位，我们可以利⽤参考柱⾯号码的⽅式来进⾏分区，其本质就是设置每个区的起始柱⾯和结束柱⾯号码。此时我们可以将硬盘上的柱⾯（分区）进⾏平铺，将其想象成⼀个⼤的平⾯，如下图所⽰：

注意

柱⾯⼤⼩⼀致，扇区个位⼀致，那么其实只要知道每个分区的起始和结束柱⾯号，知道每⼀个柱⾯多少个扇区，那么该分区多⼤，其实和解释LBA是多少也就清楚了.

1.3 “inode”

之前我们说过 ⽂件=数据+属性 ，我们使⽤ ls -l 的时候看到的除了看到⽂件名，还能看到⽂件元数据（属性）。

[root@localhost linux]# ls -l
总⽤量 12
-rwxr-xr-x. 1 root root 7438 "9⽉ 13 14:56" a.out
-rw-r--r--. 1 root root 654 "9⽉ 13 14:56" test.c

每⾏包含7列：
• 模式
• 硬链接数
• ⽂件所有者
• 组
• ⼤⼩
• 最后修改时间
• ⽂件名

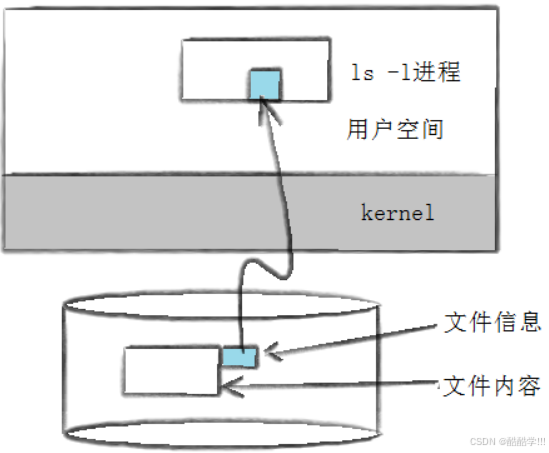

ls-l 读取存储在磁盘上的⽂件信息，然后显⽰出来

其实这个信息除了通过这种⽅式来读取，还有⼀个stat命令能够看到更多信息

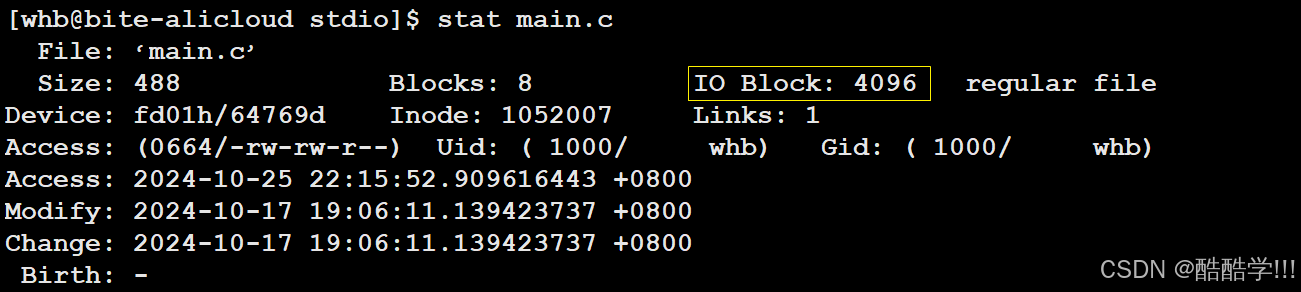

[root@localhost linux]# stat test.c
 File: "test.c"
 Size: 654 Blocks: 8 IO Block: 4096 普通⽂件
Device: 802h/2050d Inode: 263715 Links: 1
Access: (0644/-rw-r--r--) Uid: ( 0/ root) Gid: ( 0/ root)
Access: 2017-09-13 14:56:57.059012947 +0800
Modify: 2017-09-13 14:56:40.067012944 +0800
Change: 2017-09-13 14:56:40.069012948 +0800

到这我们要思考⼀个问题，⽂件数据都储存在”块”中，那么很显然，我们还必须找到⼀个地⽅储存⽂件的元信息（属性信息），⽐如⽂件的创建者、⽂件的创建⽇期、⽂件的⼤⼩等等。这种储存⽂件元信息的区域就叫做inode，中⽂译名为”索引节点”。

每⼀个⽂件都有对应的inode，⾥⾯包含了与该⽂件有关的⼀些信息。为了能解释清楚inode，我们需要是深⼊了解⼀下⽂件系统。

注意

• Linux下⽂件的存储是属性和内容分离存储的
• Linux下，保存⽂件属性的集合叫做inode，⼀个⽂件，⼀个inode，inode内有⼀个唯⼀的标识符，叫做inode号

所以⼀个⽂件的属性inode⻓什么样⼦呢？

/*
 * Structure of an inode on the disk
 */
struct ext2_inode {
 __le16 i_mode; /* File mode */
 __le16 i_uid; /* Low 16 bits of Owner Uid */
 __le32 i_size; /* Size in bytes */
 __le32 i_atime; /* Access time */
 __le32 i_ctime; /* Creation time */
 __le32 i_mtime; /* Modification time */
 __le32 i_dtime; /* Deletion Time */
 __le16 i_gid; /* Low 16 bits of Group Id */
 __le16 i_links_count; /* Links count */
 __le32 i_blocks; /* Blocks count */
 __le32 i_flags; /* File flags */
 union {
 struct {
 __le32 l_i_reserved1;
 } linux1;
 struct {
 __le32 h_i_translator;
 } hurd1;
 struct {
 __le32 m_i_reserved1;
 } masix1;
 } osd1; /* OS dependent 1 */
 __le32 i_block[EXT2_N_BLOCKS];/* Pointers to blocks */
 __le32 i_generation; /* File version (for NFS) */
 __le32 i_file_acl; /* File ACL */
 __le32 i_dir_acl; /* Directory ACL */
 __le32 i_faddr; /* Fragment address */
 union {
 struct {
 __u8 l_i_frag; /* Fragment number */
 __u8 l_i_fsize; /* Fragment size */
 __u16 i_pad1;
  __le16 l_i_uid_high; /* these 2 fields */
 __le16 l_i_gid_high; /* were reserved2[0] */
 __u32 l_i_reserved2;
 } linux2;
 struct {
 __u8 h_i_frag; /* Fragment number */
 __u8 h_i_fsize; /* Fragment size */
 __le16 h_i_mode_high;
 __le16 h_i_uid_high;
 __le16 h_i_gid_high;
 __le32 h_i_author;
 } hurd2;
 struct {
 __u8 m_i_frag; /* Fragment number */
 __u8 m_i_fsize; /* Fragment size */
 __u16 m_pad1;
 __u32 m_i_reserved2[2];
 } masix2;
 } osd2; /* OS dependent 2 */
};
/*
 * Constants relative to the data blocks
 */
#define EXT2_NDIR_BLOCKS 12
#define EXT2_IND_BLOCK EXT2_NDIR_BLOCKS
#define EXT2_DIND_BLOCK (EXT2_IND_BLOCK + 1)
#define EXT2_TIND_BLOCK (EXT2_DIND_BLOCK + 1)
#define EXT2_N_BLOCKS (EXT2_TIND_BLOCK + 1)
备注：EXT2_N_BLOCKS = 15

再次注意

• ⽂件名属性并未纳⼊到inode数据结构内部
• inode的⼤⼩⼀般是128字节或者256，我们后⾯统⼀128字节
• 任何⽂件的内容⼤⼩可以不同，但是属性⼤⼩⼀定是相同的

到⽬前为⽌，相信⼤家还有两个问题：

1. 我们已经知道硬盘是典型的“块”设备，操作系统读取硬盘数据的时候，读取的基本单位是”块”。“块”⼜是硬盘的每个分区下的结构，难道“块”是随意的在分区上排布的吗？那要怎么找到“块”呢？
2. 还有就是上⾯提到的存储⽂件属性的inode，⼜是如何放置的呢？

⽂件系统就是为了组织管理这些的！！

2. ext2文件系统

2.1 宏观认识

我们想要在硬盘上储⽂件，必须先把硬盘格式化为某种格式的⽂件系统，才能存储⽂件。⽂件系统的⽬的就是组织和管理硬盘中的⽂件。

在Linux系统中，最常⻅的是ext2系列的⽂件系统。其早期版本为ext2，后来⼜发展出ext3和ext4, ext3和ext4虽然对ext2进⾏了增强，但是其核⼼设计并没有发⽣变化，我们仍是以较⽼的ext2作为演⽰对象。

ext2⽂件系统将整个分区划分成若⼲个同样⼤⼩的块组(BlockGroup)，如下图所⽰。只要能管理⼀个分区就能管理所有分区，也就能管理所有磁盘⽂件。

上图中启动块（BootBlock/Sector）的⼤⼩是确定的，为1KB，由PC标准规定，⽤来存储磁盘分区信息和启动信息，任何⽂件系统都不能修改启动块。启动块之后才是ext2⽂件系统的开始。

2.2 Block Group

ext2⽂件系统会根据分区的⼤⼩划分为数个Block Group。⽽每个Block Group都有着相同的结构组成。

2.3 块组内部结构

2.3.1 超级块(Super Block)

存放⽂件系统本⾝的结构信息，描述整个分区的⽂件系统信息。记录的信息主要有：bolck和inode的总量，未使⽤的block和inode的数量，⼀个block和inode的⼤⼩，最近⼀次挂载的时间，最近⼀次写⼊数据的时间，最近⼀次检验磁盘的时间等其他⽂件系统的相关信息。SuperBlock的信息被破坏，可以说整个⽂件系统结构就被破坏了

超级块在每个块组的开头都有⼀份拷⻉（第⼀个块组必须有，后⾯的块组可以没有）。为了保证⽂件系统在磁盘部分扇区出现物理问题的情况下还能正常⼯作，就必须保证⽂件系统的super block信息在这种情况下也能正常访问。所以⼀个⽂件系统的super block会在多个block group中进⾏备份，这些super block区域的数据保持⼀致。

/*
 * Structure of the super block
 */
struct ext2_super_block {
 __le32 s_inodes_count; /* Inodes count */
 __le32 s_blocks_count; /* Blocks count */
 __le32 s_r_blocks_count; /* Reserved blocks count */
 __le32 s_free_blocks_count; /* Free blocks count */
 __le32 s_free_inodes_count; /* Free inodes count */
 __le32 s_first_data_block; /* First Data Block */
 __le32 s_log_block_size; /* Block size */
 __le32 s_log_frag_size; /* Fragment size */
 __le32 s_blocks_per_group; /* # Blocks per group */
 __le32 s_frags_per_group; /* # Fragments per group */
 __le32 s_inodes_per_group; /* # Inodes per group */
 __le32 s_mtime; /* Mount time */
 __le32 s_wtime; /* Write time */
 __le16 s_mnt_count; /* Mount count */
 __le16 s_max_mnt_count; /* Maximal mount count */
 __le16 s_magic; /* Magic signature */
 __le16 s_state; /* File system state */
 __le16 s_errors; /* Behaviour when detecting errors */
 __le16 s_minor_rev_level; /* minor revision level */
 __le32 s_lastcheck; /* time of last check */
 __le32 s_checkinterval; /* max. time between checks */
 __le32 s_creator_os; /* OS */
 __le32 s_rev_level; /* Revision level */
 __le16 s_def_resuid; /* Default uid for reserved blocks */
 __le16 s_def_resgid; /* Default gid for reserved blocks */
 /*
 * These fields are for EXT2_DYNAMIC_REV superblocks only.
 *
 * Note: the difference between the compatible feature set and
 * the incompatible feature set is that if there is a bit set
 * in the incompatible feature set that the kernel doesn't
 * know about, it should refuse to mount the filesystem.
 *
 * e2fsck's requirements are more strict; if it doesn't know
 * about a feature in either the compatible or incompatible
 * feature set, it must abort and not try to meddle with
 * things it doesn't understand...
 */
 __le32 s_first_ino; /* First non-reserved inode */
 __le16 s_inode_size; /* size of inode structure */
 __le16 s_block_group_nr; /* block group # of this superblock */
 __le32 s_feature_compat; /* compatible feature set */
 __le32 s_feature_incompat; /* incompatible feature set */
 __le32 s_feature_ro_compat; /* readonly-compatible feature set */
 __u8 s_uuid[16]; /* 128-bit uuid for volume */
 char s_volume_name[16]; /* volume name */
 char s_last_mounted[64]; /* directory where last mounted */
 __le32 s_algorithm_usage_bitmap; /* For compression */
 /*
 * Performance hints. Directory preallocation should only
 * happen if the EXT2_COMPAT_PREALLOC flag is on.
 */
 __u8 s_prealloc_blocks; /* Nr of blocks to try to preallocate*/
 __u8 s_prealloc_dir_blocks; /* Nr to preallocate for dirs */
 __u16 s_padding1;
 /*
 * Journaling support valid if EXT3_FEATURE_COMPAT_HAS_JOURNAL set.
 */
 __u8 s_journal_uuid[16]; /* uuid of journal superblock */
 __u32 s_journal_inum; /* inode number of journal file */
 __u32 s_journal_dev; /* device number of journal file */
 __u32 s_last_orphan; /* start of list of inodes to delete */
 __u32 s_hash_seed[4]; /* HTREE hash seed */
 __u8 s_def_hash_version; /* Default hash version to use */
 __u8 s_reserved_char_pad;
 __u16 s_reserved_word_pad;
 __le32 s_default_mount_opts;
 __le32 s_first_meta_bg; /* First metablock block group */
 __u32 s_reserved[190]; /* Padding to the end of the block */
};

2.3.2 GTD(Group Descriptor Table)

块组描述符表，描述块组属性信息，整个分区分成多个块组就对应有多少个块组描述符。每个块组描述符存储⼀个块组的描述信息，如在这个块组中从哪⾥开始是inode Table，从哪⾥开始是Data Blocks，空闲的inode和数据块还有多少个等等。块组描述符在每个块组的开头都有⼀份拷⻉。

// 磁盘级blockgroup的数据结构
/*
 * Structure of a blocks group descriptor
 */
struct ext2_group_desc
{
 __le32 bg_block_bitmap; /* Blocks bitmap block */
 __le32 bg_inode_bitmap; /* Inodes bitmap */
 __le32 bg_inode_table; /* Inodes table block*/
 __le16 bg_free_blocks_count; /* Free blocks count */
 __le16 bg_free_inodes_count; /* Free inodes count */
 __le16 bg_used_dirs_count; /* Directories count */
 __le16 bg_pad;
 __le32 bg_reserved[3];
};

2.3.3 块位图(Block Bitmap)

Block Bitmap中记录着Data Block中哪个数据块已经被占⽤，哪个数据块没有被占⽤

2.3.4 inode位图(inode Bitmap)

每个bit表⽰⼀个inode是否空闲可⽤。

2.3.5 i节点表(Inode Table)

• 存放⽂件属性如⽂件⼤⼩，所有者，最近修改时间等
• 当前分组所有Inode属性的集合

inode编号以分区为单位，整体划分，不可跨分区

2.3.6 Data Block

数据区：存放⽂件内容，也就是⼀个⼀个的Block。根据不同的⽂件类型有以下⼏种情况：

• 对于普通⽂件，⽂件的数据存储在数据块中。
• 对于⽬录，该⽬录下的所有⽂件名和⽬录名存储在所在⽬录的数据块中，除了⽂件名外，ls -l命令看到的其它信息保存在该⽂件的inode中。

Block号按照分区划分，不可跨分区

2.4 inode 和 datablock 映射

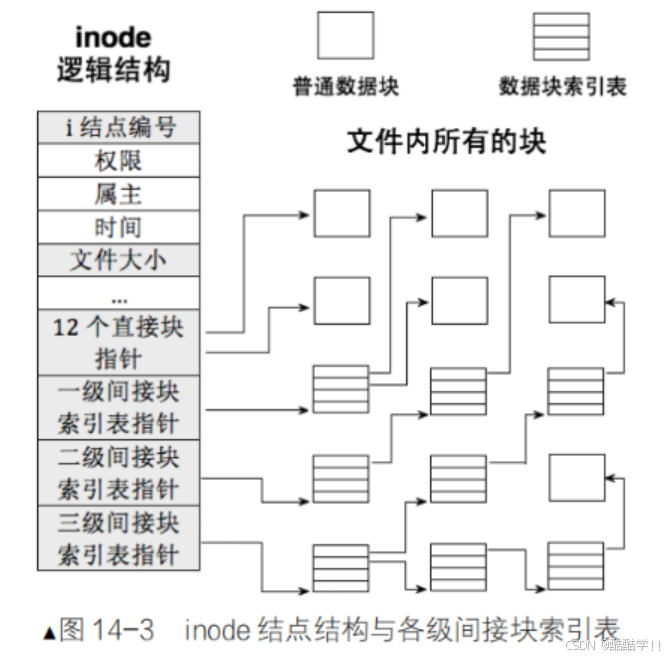

inode内部存在__le32 i_block[EXT2_N_BLOCKS];/* Pointers to blocks */ ,EXT2_N_BLOCKS =15,就是⽤来进⾏inode和block映射的

这样⽂件=内容+属性，就都能找到了。

请解释：知道inode号的情况下，在指定分区，请解释：对⽂件进⾏增、删、查、改是在做什么？

• 分区之后的格式化操作，就是对分区进⾏分组，在每个分组中写⼊SB、GDT、Block Bitmap、Inode Bitmap等管理信息，这些管理信息统称:⽂件系统
• 只要知道⽂件的inode号，就能在指定分区中确定是哪⼀个分组，进⽽在哪⼀个分组确定是哪⼀个inode
• 拿到inode⽂件属性和内容就全部都有了

下⾯，通过touch⼀个新⽂件来看看如何⼯作

[root@localhost linux]# touch abc
[root@localhost linux]# ls -i abc
263466 abc

为了说明问题，我们将上图简化

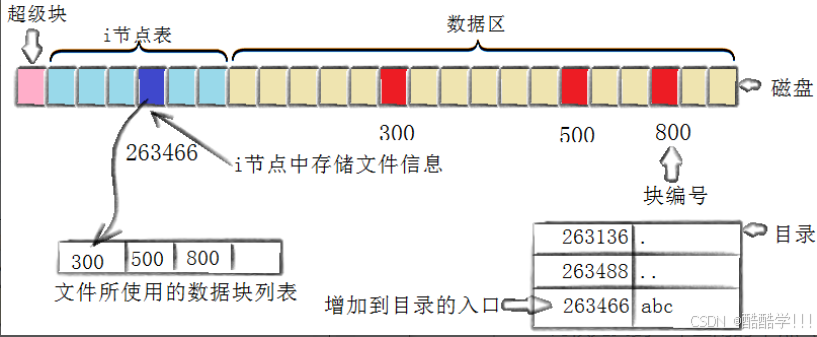

创建⼀个新⽂件主要有以下4个操作:

1. 存储属性
   内核先找到⼀个空闲的i节点（这⾥是263466）。内核把⽂件信息记录到其中。
2. 存储数据
   该⽂件需要存储在三个磁盘块，内核找到了三个空闲块：300,500，800。将内核缓冲区的第⼀块数据复制到300，下⼀块复制到500，以此类推。
3. 记录分配情况
   ⽂件内容按顺序300,500,800存放。内核在inode上的磁盘分布区记录了上述块列表。
4. 添加⽂件名到⽬录
   新的⽂件名abc。linux如何在当前的⽬录中记录这个⽂件？内核将⼊⼝（263466，abc）添加到⽬录⽂件。⽂件名和inode之间的对应关系将⽂件名和⽂件的内容及属性连接起来。

2.5 目录与文件名

问题：
• 我们访问⽂件，都是⽤的⽂件名，没⽤过inode号啊？
• ⽬录是⽂件吗？如何理解？

答案：
• ⽬录也是⽂件，但是磁盘上没有⽬录的概念，只有⽂件属性+⽂件内容的概念。
• ⽬录的属性不⽤多说，内容保存的是：⽂件名和Inode号的映射关系

所以，访问⽂件，必须打开当前⽬录，根据⽂件名，获得对应的inode号，然后进⾏⽂件访问
所以，访问⽂件必须要知道当前⼯作⽬录，本质是必须能打开当前⼯作⽬录⽂件，查看⽬录⽂件的
内容！

2.6 路径解析

问题：打开当前⼯作⽬录⽂件，查看当前⼯作⽬录⽂件的内容?当前⼯作⽬录不也是⽂件吗？我们访问当前⼯作⽬录不也是只知道当前⼯作⽬录的⽂件名吗？要访问它，不也得知道当前⼯作⽬录的inode吗？

答案1：所以也要打开：当前⼯作⽬录的上级⽬录，额…，上级⽬录不也是⽬录吗？？不还是上⾯的问
题吗？
答案2：所以类似"递归"，需要把路径中所有的⽬录全部解析，出⼝是"/"根⽬录。

最终答案3：⽽实际上，任何⽂件，都有路径，访问⽬标⽂件，⽐如:
/home/whb/code/test/test/test.c
都要从根⽬录开始，依次打开每⼀个⽬录，根据⽬录名，依次访问每个⽬录下指定的⽬录，直到访问到test.c。这个过程叫做Linux路径解析。

注意

所以，我们知道了：访问⽂件必须要有⽬录+⽂件名=路径的原因
根⽬录固定⽂件名，inode号，⽆需查找，系统开机之后就必须知道

可是路径谁提供？

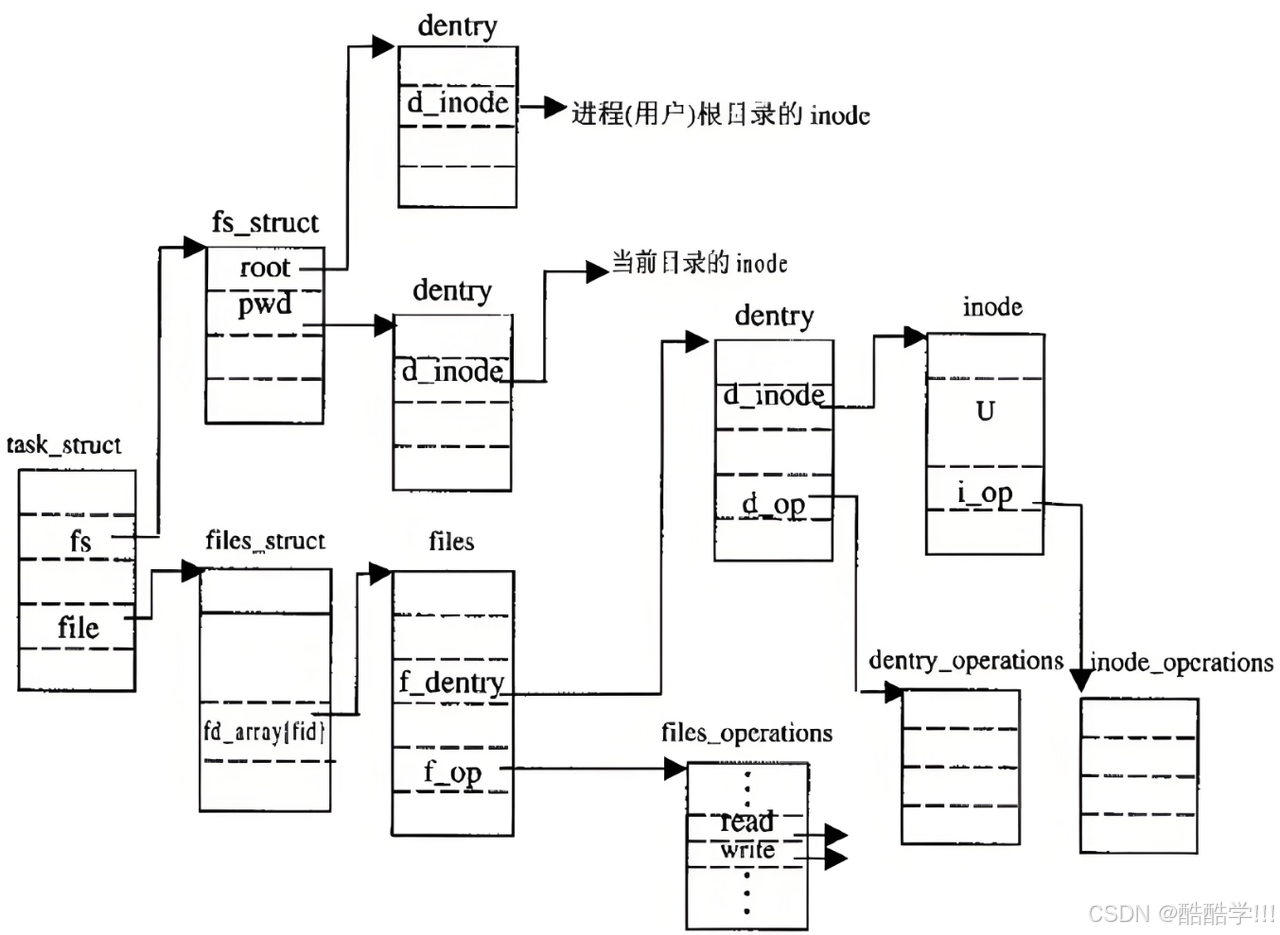

• 你访问⽂件，都是指令/⼯具访问，本质是进程访问，进程有CWD！进程提供路径。
• 你open⽂件，提供了路径
可是最开始的路径从哪⾥来？
• 所以Linux为什么要有根⽬录,根⽬录下为什么要有那么多缺省⽬录？
• 你为什么要有家⽬录，你⾃⼰可以新建⽬录？
• 上⾯所有⾏为：本质就是在磁盘⽂件系统中，新建⽬录⽂件。⽽你新建的任何⽂件，都在你或者系
统指定的⽬录下新建，这不就是天然就有路径了嘛！
• 系统+⽤⼾共同构建Linux路径结构.

2.7 路径缓存

问题1：Linux磁盘中，存在真正的⽬录吗？
答案：不存在，只有⽂件。只保存⽂件属性+⽂件内容
问题2：访问任何⽂件，都要从/⽬录开始进⾏路径解析？
答案：原则上是，但是这样太慢，所以Linux会缓存历史路径结构
问题2：Linux⽬录的概念，怎么产⽣的？
答案：打开的⽂件是⽬录的话，由OS⾃⼰在内存中进⾏路径维护

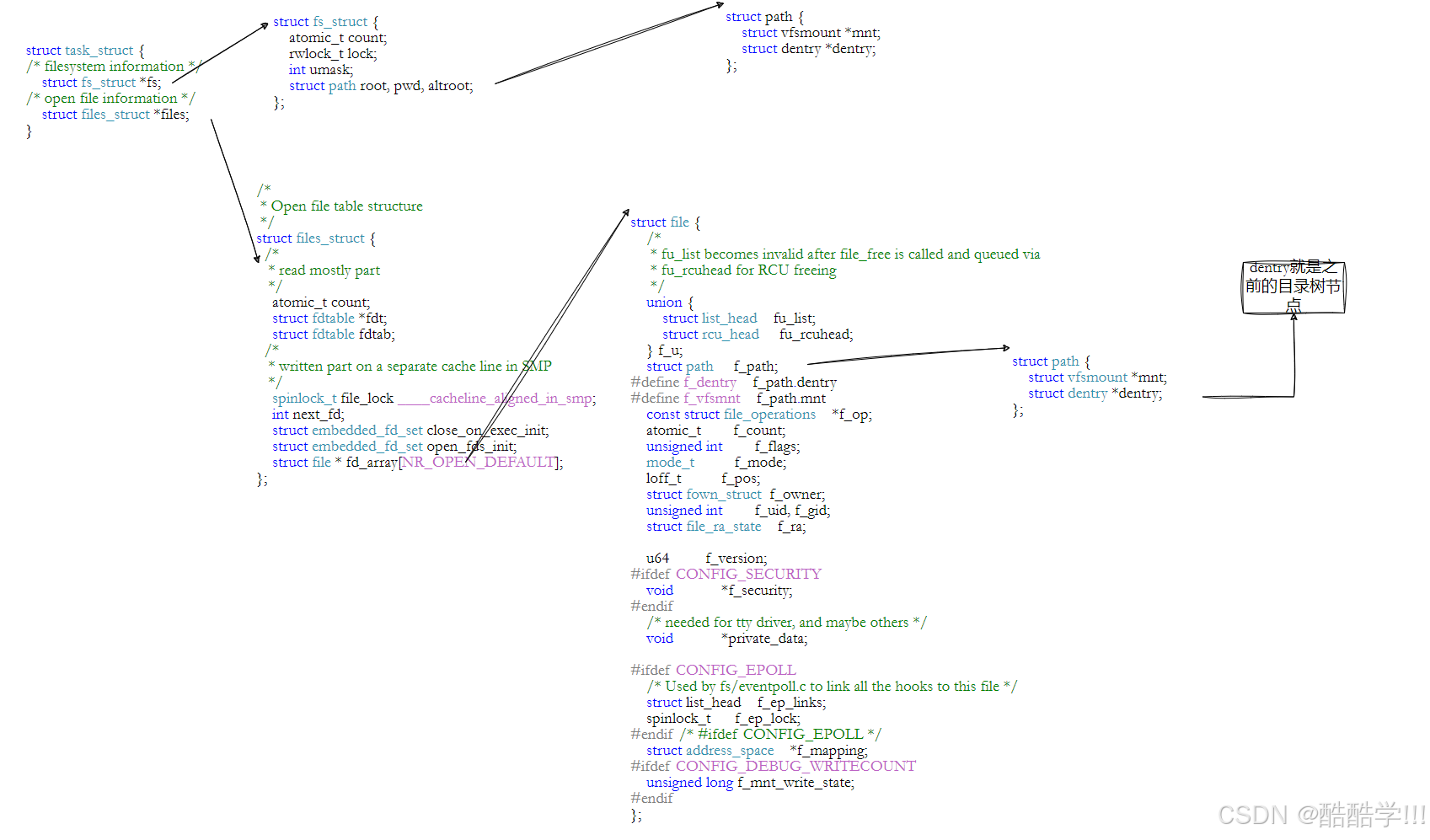

Linux中，在内核中维护树状路径结构的内核结构体叫做： struct dentry

struct dentry {
 atomic_t d_count;
 unsigned int d_flags; /* protected by d_lock */
 spinlock_t d_lock; /* per dentry lock */
 struct inode *d_inode; /* Where the name belongs to - NULL is
 * negative */
 /*
 * The next three fields are touched by __d_lookup. Place them here
 * so they all fit in a cache line.
 */
 struct hlist_node d_hash; /* lookup hash list */
 struct dentry *d_parent; /* parent directory */
 struct qstr d_name;
 struct list_head d_lru; /* LRU list */
 /*
 * d_child and d_rcu can share memory
 */
 union {
 struct list_head d_child; /* child of parent list */
 struct rcu_head d_rcu;
 } d_u;
 struct list_head d_subdirs; /* our children */
 struct list_head d_alias; /* inode alias list */
 unsigned long d_time; /* used by d_revalidate */
 struct dentry_operations *d_op;
 struct super_block *d_sb; /* The root of the dentry tree */
 void *d_fsdata; /* fs-specific data */
#ifdef CONFIG_PROFILING
 struct dcookie_struct *d_cookie; /* cookie, if any */
#endif
 int d_mounted;
 unsigned char d_iname[DNAME_INLINE_LEN_MIN]; /* small names */
};

注意

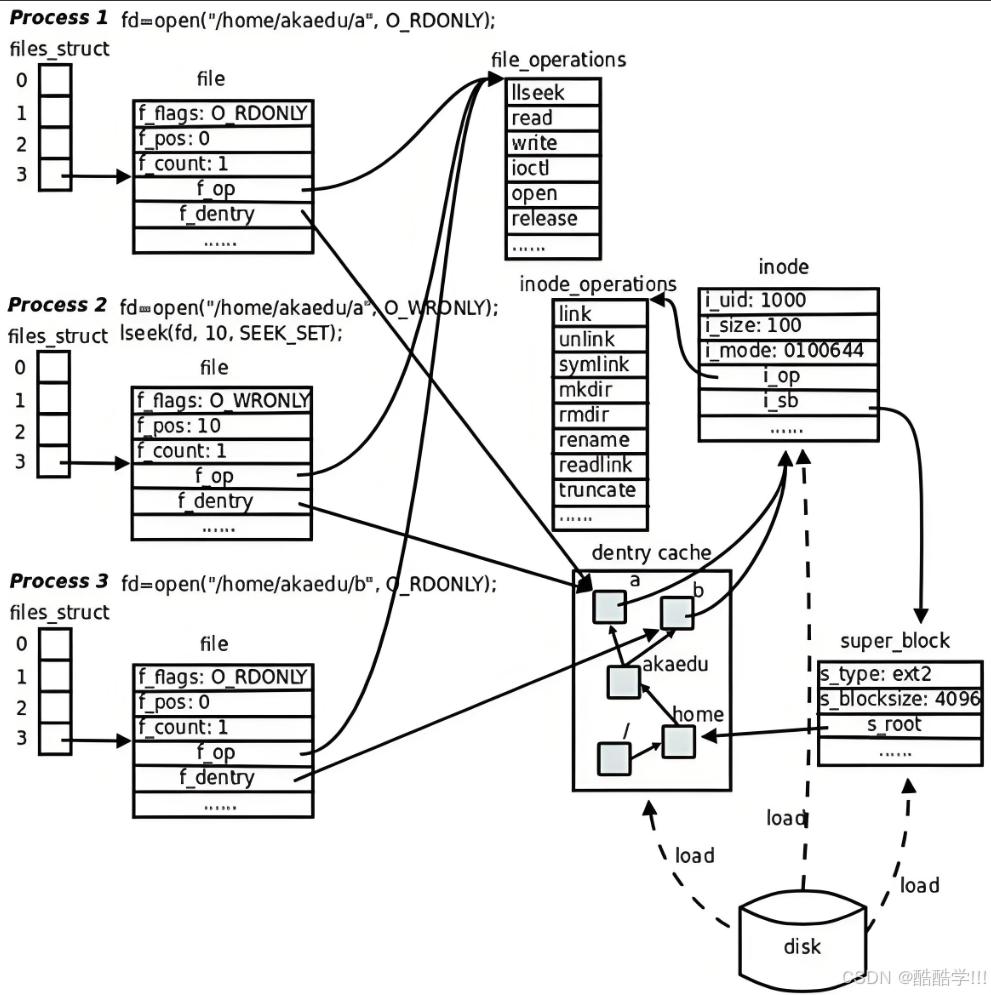

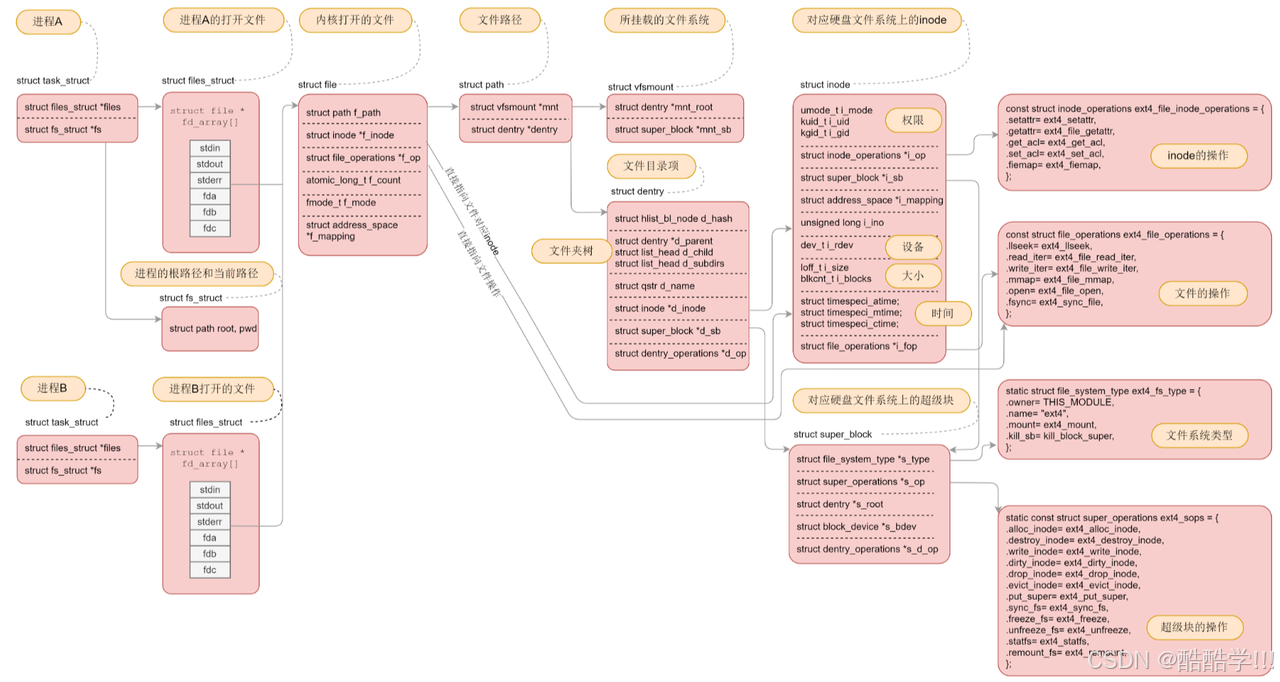

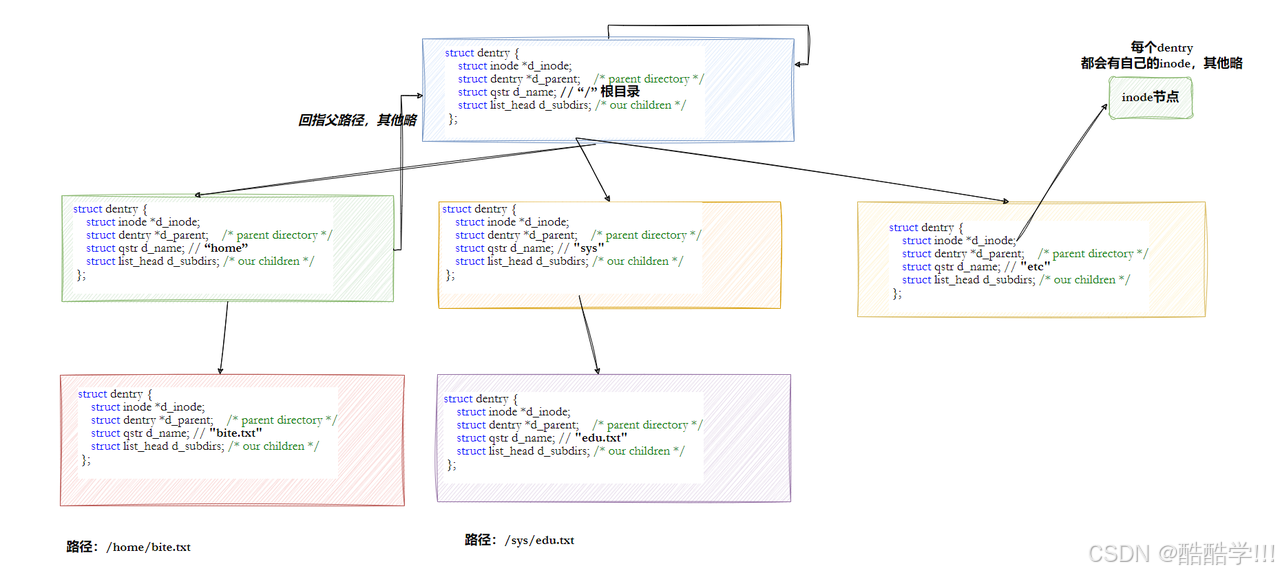

• 每个⽂件其实都要有对应的dentry结构，包括普通⽂件。这样所有被打开的⽂件，就可以在内存中形成整个树形结构
• 整个树形节点也同时会⾪属于LRU(Least Recently Used，最近最少使⽤)结构中，进⾏节点淘汰
• 整个树形节点也同时会⾪属于Hash，⽅便快速查找
• 更重要的是，这个树形结构，整体构成了Linux的路径缓存结构，打开访问任何⽂件，都在先在这棵树下根据路径进⾏查找，找到就返回属性inode和内容，没找到就从磁盘加载路径，添加dentry结构，缓存新路径

3. 挂载分区

我们已经能够根据inode号在指定分区找⽂件了，也已经能根据⽬录⽂件内容，找指定的inode了，在指定的分区内，我们可以为所欲为了。可是：

问题：inode不是不能跨分区吗？Linux不是可以有多个分区吗？我怎么知道我在哪⼀个分区？？？

3.1 实验

$ dd if=/dev/zero of=./disk.img bs=1M count=5 #制作⼀个⼤的磁盘块，就当做⼀个分区
$ mkfs.ext4 disk.img # 格式化写⼊⽂件系统
$ mkdir /mnt/mydisk # 建⽴空⽬录
$ df -h # 查看可以使⽤的分区
Filesystem Size Used Avail Use% Mounted on
udev 956M 0 956M 0% /dev
tmpfs 198M 724K 197M 1% /run
/dev/vda1 50G 20G 28G 42% /
tmpfs 986M 0 986M 0% /dev/shm
tmpfs 5.0M 0 5.0M 0% /run/lock
tmpfs 986M 0 986M 0% /sys/fs/cgroup
tmpfs 198M 0 198M 0% /run/user/0
tmpfs 198M 0 198M 0% /run/user/1002
$ sudo mount -t ext4 ./disk.img /mnt/mydisk/ # 将分区挂载到指定的⽬录
$ df -h
Filesystem Size Used Avail Use% Mounted on
udev 956M 0 956M 0% /dev
tmpfs 198M 724K 197M 1% /run
/dev/vda1 50G 20G 28G 42% /
tmpfs 986M 0 986M 0% /dev/shm
tmpfs 5.0M 0 5.0M 0% /run/lock
tmpfs 986M 0 986M 0% /sys/fs/cgroup
tmpfs 198M 0 198M 0% /run/user/0
tmpfs 198M 0 198M 0% /run/user/1002
/dev/loop0 4.9M 24K 4.5M 1% /mnt/mydisk
$ sudo umount /mnt/mydisk # 卸载分区
whb@bite:/mnt$ df -h
Filesystem Size Used Avail Use% Mounted on
udev 956M 0 956M 0% /dev
tmpfs 198M 724K 197M 1% /run
/dev/vda1 50G 20G 28G 42% /
tmpfs 986M 0 986M 0% /dev/shm
tmpfs 5.0M 0 5.0M 0% /run/lock
tmpfs 986M 0 986M 0% /sys/fs/cgroup
tmpfs 198M 0 198M 0% /run/user/0
tmpfs 198M 0 198M 0% /run/user/1002

注意

/dev/loop0 在Linux系统中代表第⼀个循环设备（loop device）。循环设备，也被称为回环设备或者loopback设备，是⼀种伪设备（pseudo-device），它允许将⽂件作为块设备(block device）来使⽤。这种机制使得可以将⽂件（⽐如ISO镜像⽂件）挂载（mount）为⽂件系统，就像它们是物理硬盘分区或者外部存储设备⼀样

3.2 结论

分区写⼊⽂件系统，⽆法直接使⽤，需要和指定的⽬录关联，进⾏挂载才能使⽤。
所以，可以根据访问⽬标⽂件的"路径前缀"准确判断我在哪⼀个分区。

4. 文件系统总结
