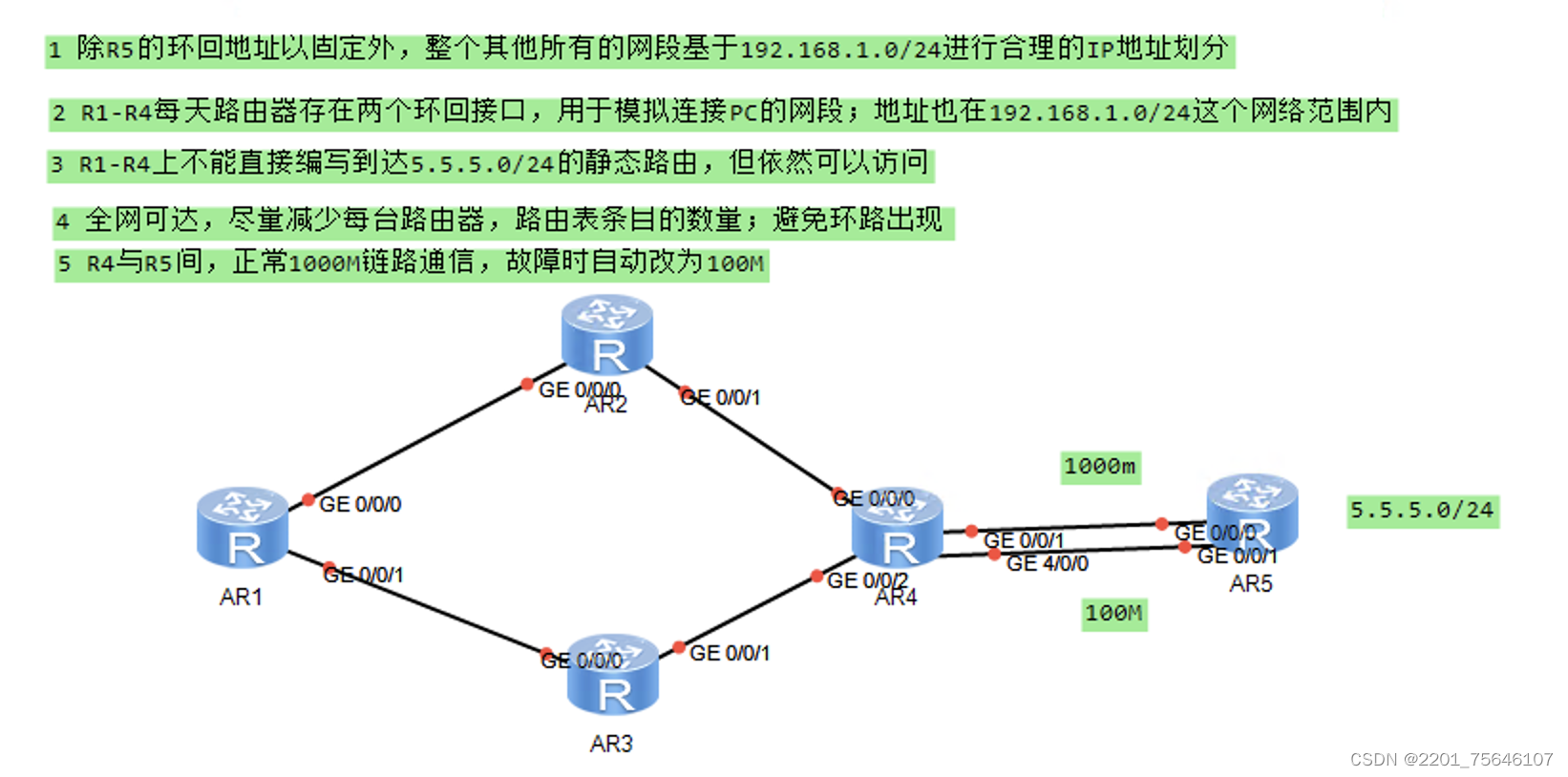

静态试验1

第一条：基于192.168.1.0/24 子网划分

思路：

R1-R4 需要4个网段 ---每个网段再划分2个网段

骨干链路    1个网段---划分6个网段

子网划分的极限  /30  ---每个网段只有两个可用的IP地址

汇总

第一步，先划分5个网段

192.168.1.0/24 划分5个网段 借3位

骨干链路192.168.1.0/27

192.168.1.0/30

192.168.1.4/30

192.168.1.8/30

192.168.1.12/30

192.168.1.16/30

192.168.1.20/30

192.168.1.24/30

192.168.1.28/30--不用

R1 环回192.168.1.32/27

192.168.1.32/28

192.168.1.48/28

R2 环回192.168.1.64/27

192.168.1.64/28

192.168.1.80/28

R3 环回192.168.1.96/27

192.168.1.96/28

1922.168.1.112/28

R4 环回192.168.1.128/27
192.168.1.128/28

192.168.1.144/28

192.168.1.160/27

192.168.1.192/27

192.168.1.224/27 --不用

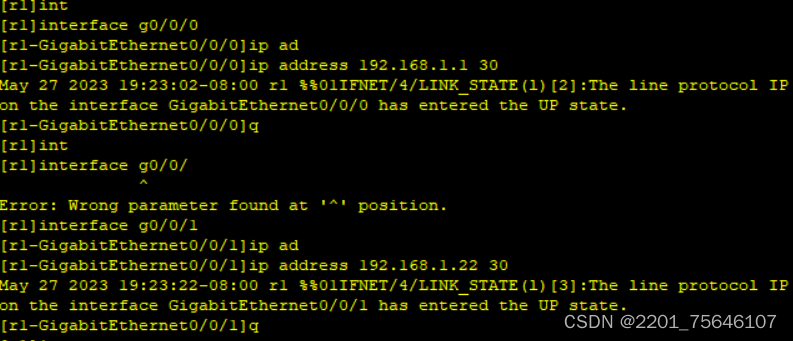

r1

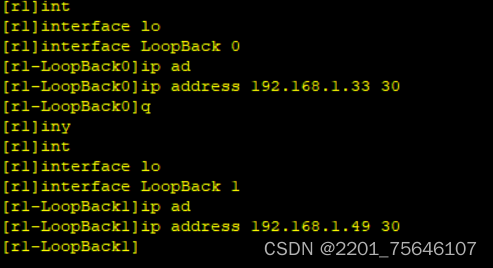

其他一样

其他一样

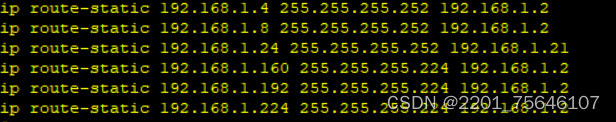

输入路由地址

其他以此类推

 添加缺省路由

R1











 R2







R3



 R4上添加

ip route-static 5.5.5.0 24 192.168.1.210

ip route-static 5.5.5.0 24 192.168.1.242 p 61

4.书写空接口防环

R1：

[R1]ip route-static 192.168.1.32 27 NULL 0

其他路由器书写防环空接口均一样 注意汇总路由地址即可

5.更改100M线路cost值

[R4]ip route-static 192.168.1.12 30 192.168.1.13 preference 70

注意：修改的优先级一定要大于默认值60 此时流量默认从1000M线路通过

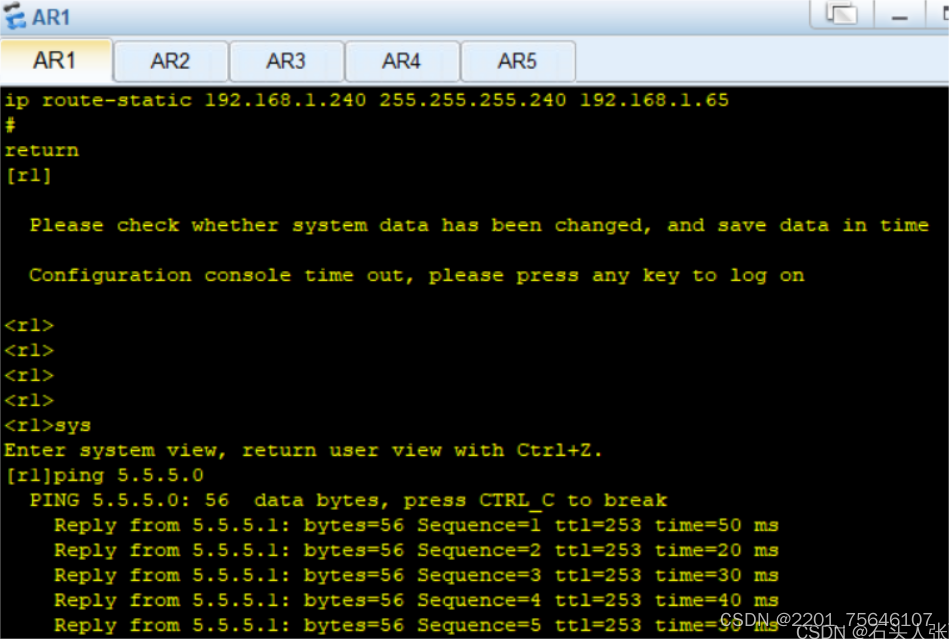

 在R1上pingR5
