最近一段时间因为重返职场，把市面上做Type-C 接口相关的常用料号做了整理。自己对CS型号的也更加了解，如何进行方案优化，降低BOM成本。慢慢整理，不断学习，持续更新记录，欢迎大家一起谈论学习。

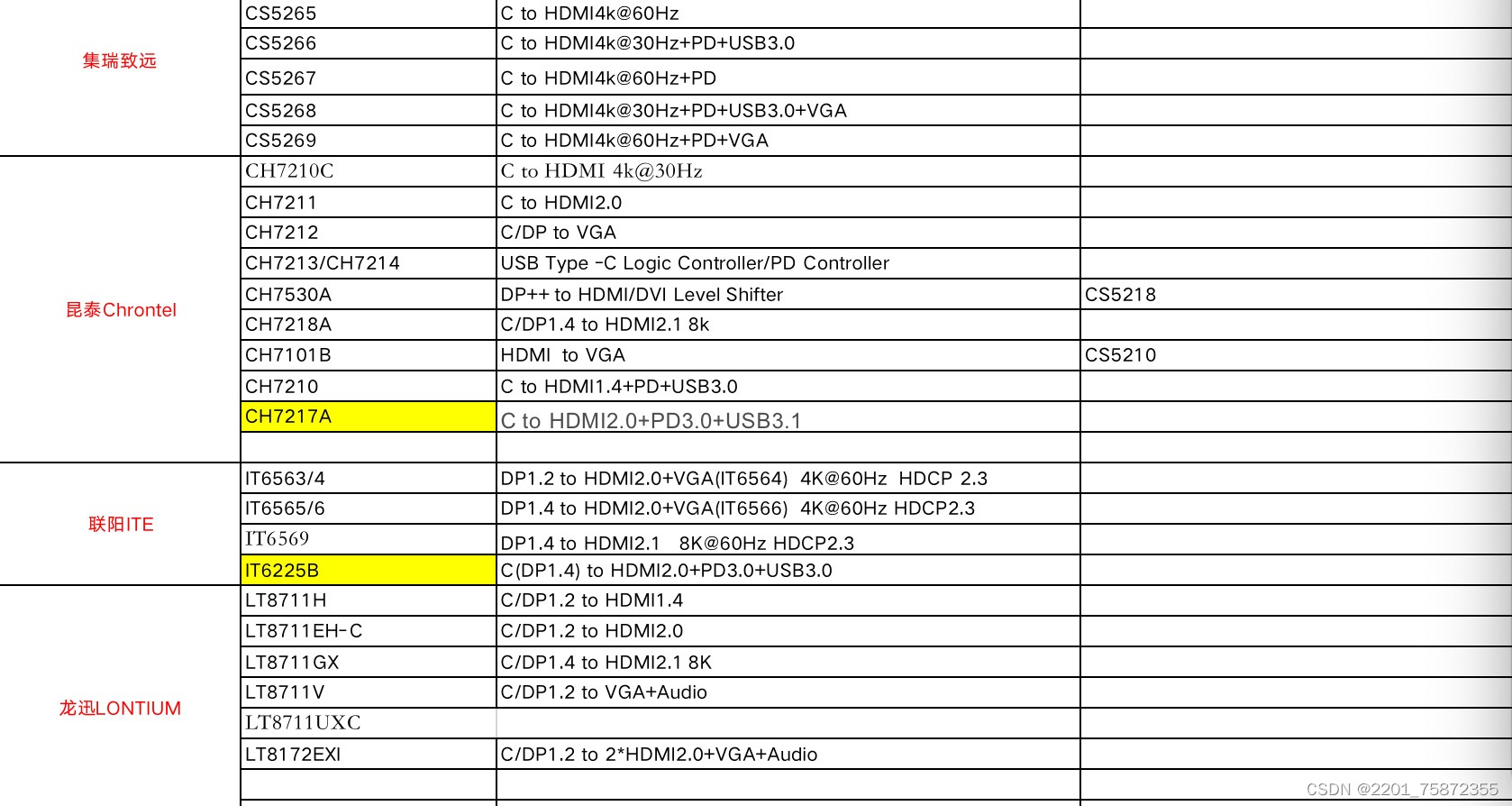

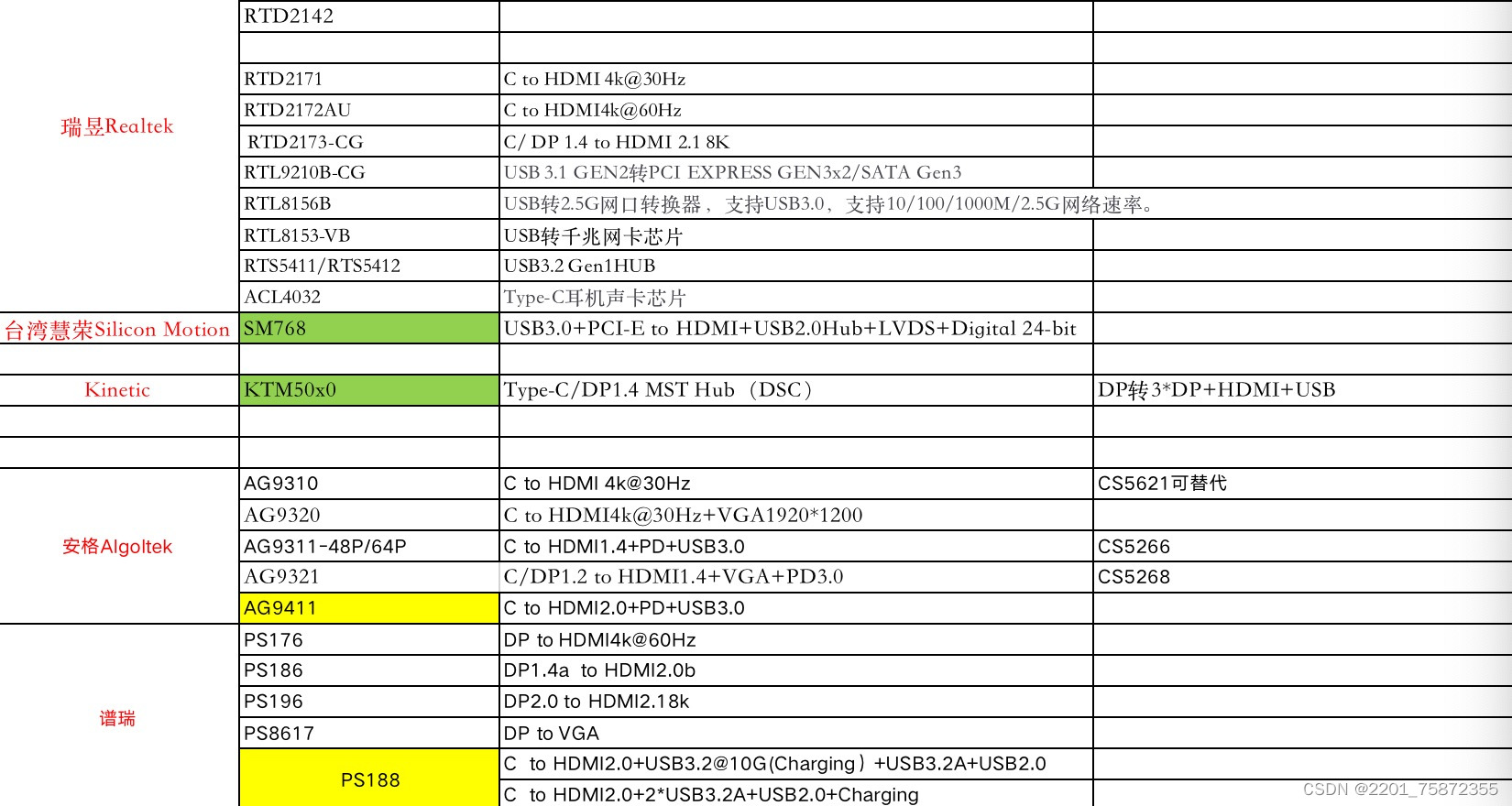

音视频芯片：新思Synaptics|瑞昱Realtek|普瑞PS|安格Algoltek|集瑞致远CS|昆泰Chrontel|联阳ITE|龙迅LONTIUM|北京基石酷联

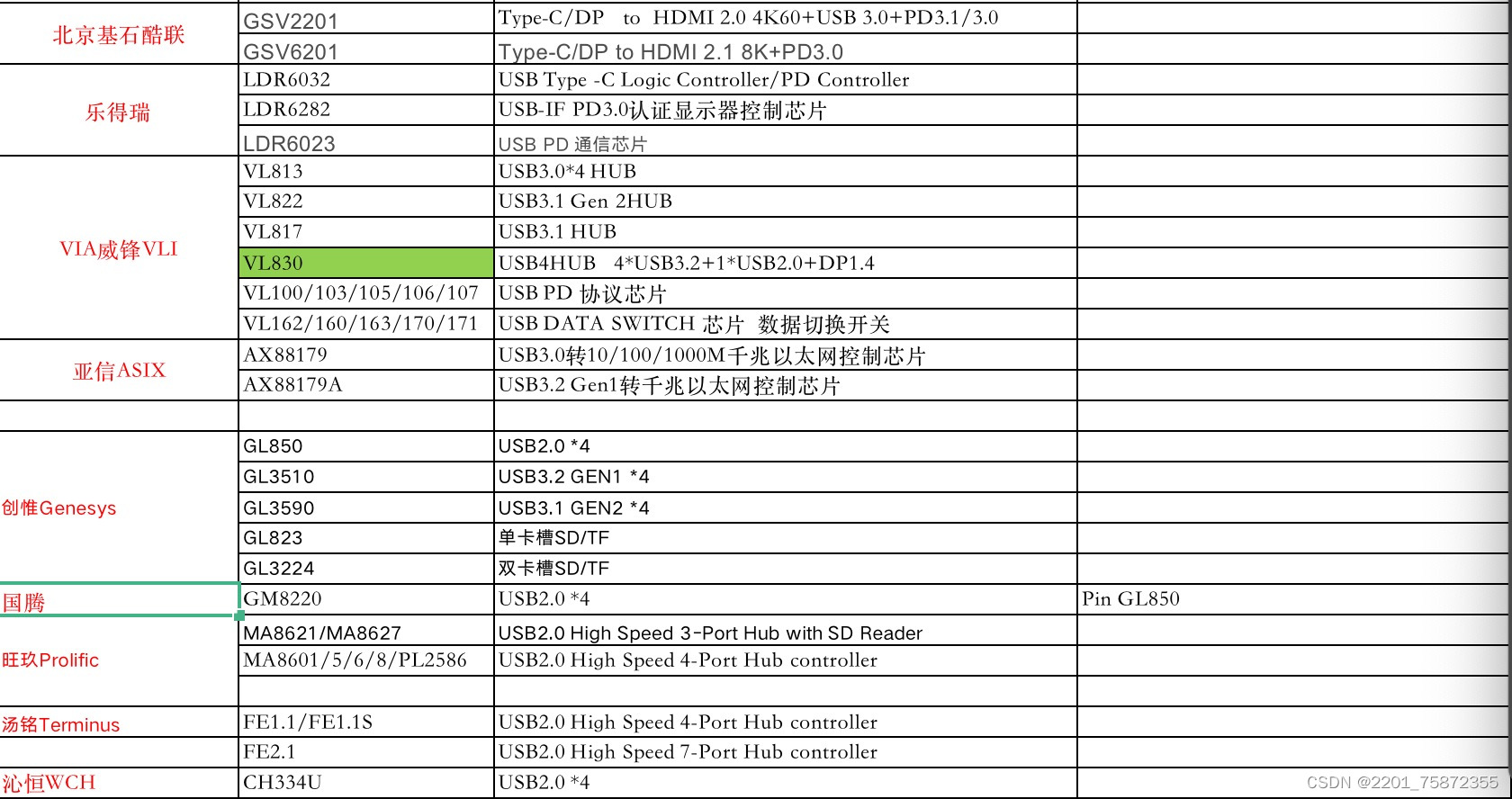

网口芯片:VIA威锋VLI|亚信ASIX|

CC/PD协议芯片：乐得瑞

HUB芯片:创惟Genesys|旺玖Prolific|汤铭Terminus

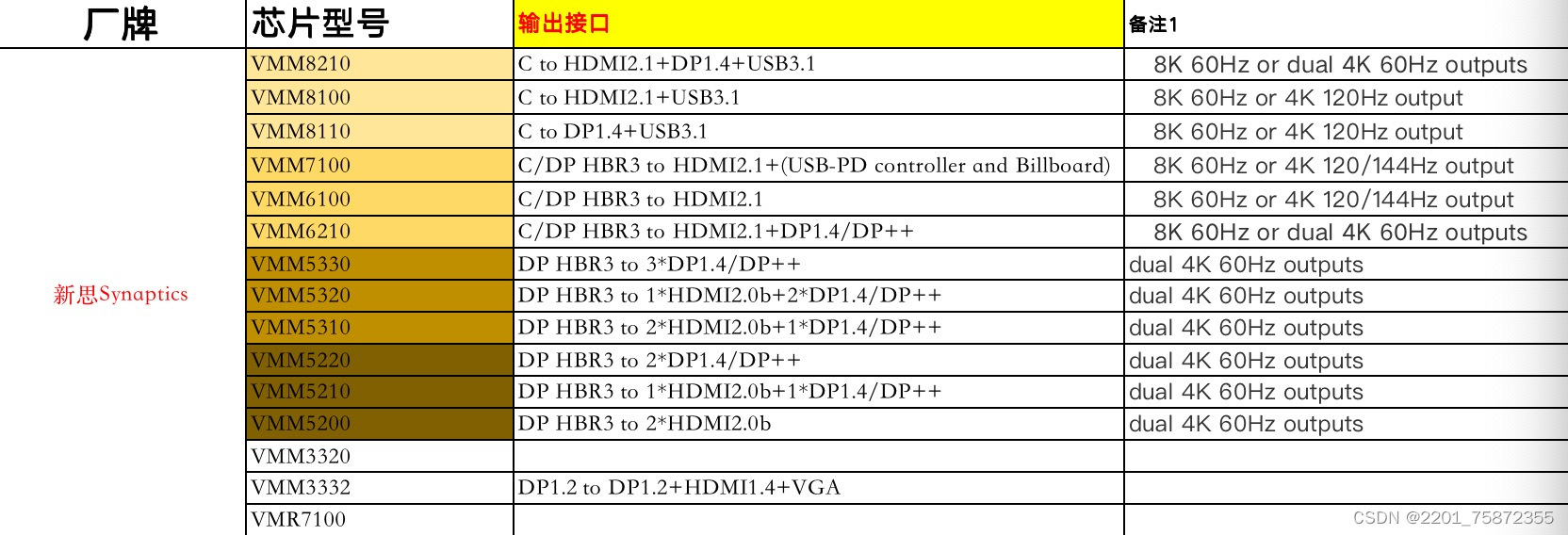

VMM8210 VMM8100 VMM8110 VMM7100 VMM6100 VMM6210 VMM5330 VMM5320 VMM5310 VMM5220 VMM5210 VMM5200 VMM3320 VMM3332 VMR7100

DL-6950 DL-3900 DL-6530 DL-9635  DL-7400

RTD2171 RTD2172AU RTD2173-CG
