HCIA-单臂路由

1、定义：单臂路由是指在一个接口上通过配置子接口（int g 0/0/0.xx),从而实现不同VLAN之间的通信。

2.工作原理：

①在交换机上划分多个的VLAN，不同的VLAN处于不同的广播域，不能直接进行通信。

②在路由器上创建对应的子接口，每个子接口对应一个VLAN，且需要配置相应VLAN的网关。

③在数据发送到交换机时，交换机根据VLAN ID将数据通过trunk传输到路由器上。

④路由器根据传输的VLAN ID和目的IP进行路由查询，并且通过对应的接口将书发送出去，实现不同VLAN之间的通信。

3.实验

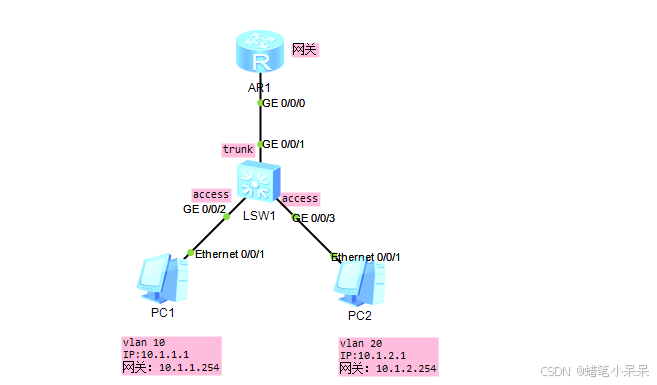

①要求：不同网段，不同VLAN，PC1pingPC2能通

②配置：

LSW1：

vlan batch 10 20
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20

AR1:

interface GigabitEthernet0/0/0.10
 dot1q termination vid 10                       通过802.1Q协议剥离标签
 ip address 10.1.1.254 255.255.255.0   配置网关地址
 arp broadcast enable                            开启ARP广播功能
interface GigabitEthernet0/0/0.20
 dot1q termination vid 20
 ip address 10.1.2.254 255.255.255.0
 arp broadcast enable

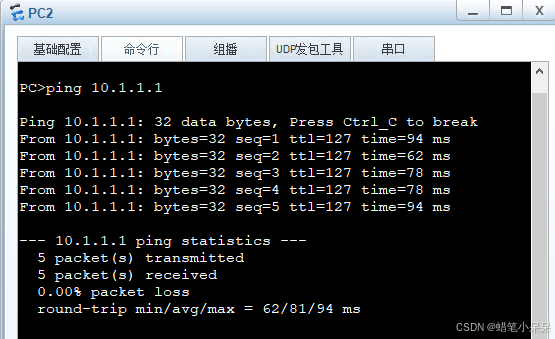

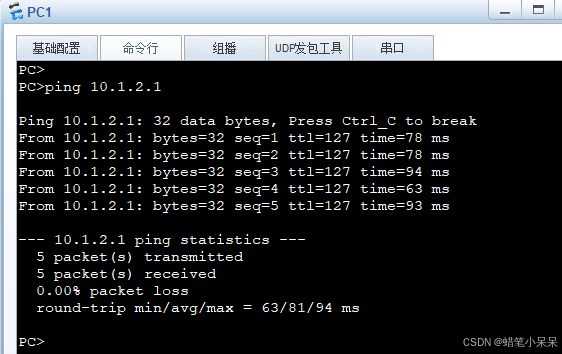

③验证：PC1pingPC2，PC2pingPC1

④结果：PC1pingPC2能通，PC2pingPC1能通，实验完成。
