VLAN间的通信

一、实验目的

1.如图划分VLAN，根据情况划分接口类型。

2.设计一组IP地址，要求不同VLAN的IP地址在不同网段。

3.分别使用物理接口、子接口（单臂路由）、三层交换机功能，实现VLAN间的通信。（可在原拓扑图上添加设备）

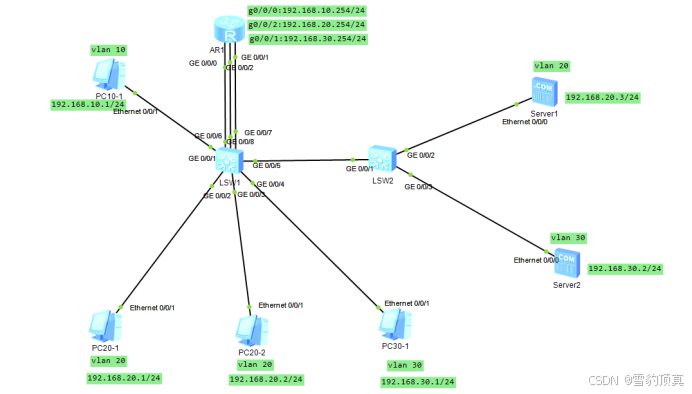

二、实验拓扑

三、实验步骤

1.VLAN划分和接口配置

LSW1配置

[LSW1]vlan batch 10 20 30

[LSW1]INT G0/0/1

[LSW1-GigabitEthernet0/0/1]port link-type access

[LSW1-GigabitEthernet0/0/1]port default vlan 10

[LSW1-GigabitEthernet0/0/5]int g0/0/6

[LSW1-GigabitEthernet0/0/6]port link-type access

[LSW1-GigabitEthernet0/0/6]port default vlan 10

[LSW1-GigabitEthernet0/0/4]int g0/0/5

[LSW1-GigabitEthernet0/0/5]port link-type trunk

[LSW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20 30
