子图的布局——自定义布局（gridspec模块）

       matplotlib的gridspec模块是专门指定画布中子图位置的，通过创建GridSpec类对象来自定义画布中子图的布局结构，使得子图能更好的适应画布。

       GrodSped类的构造方法的语法格式如下：

   GridSpec(nrows, ncols, figure=None, left=None, left=None, bottom-None, right-None,
            top=None, wsopace=None, hspace=none, width_ratios=None, height_ratios=None)


nrow：表示行数

ncols：表示列数

figure：表示布局的画布

left, bottom, right, top：表示子图的范围、

wspace：表示子图之间预留的横向距离

hspace：表示子图之间预留的纵向距离

width_ratios：表示坐标系的相对宽度

height_ratios：表示坐标系的相对高度

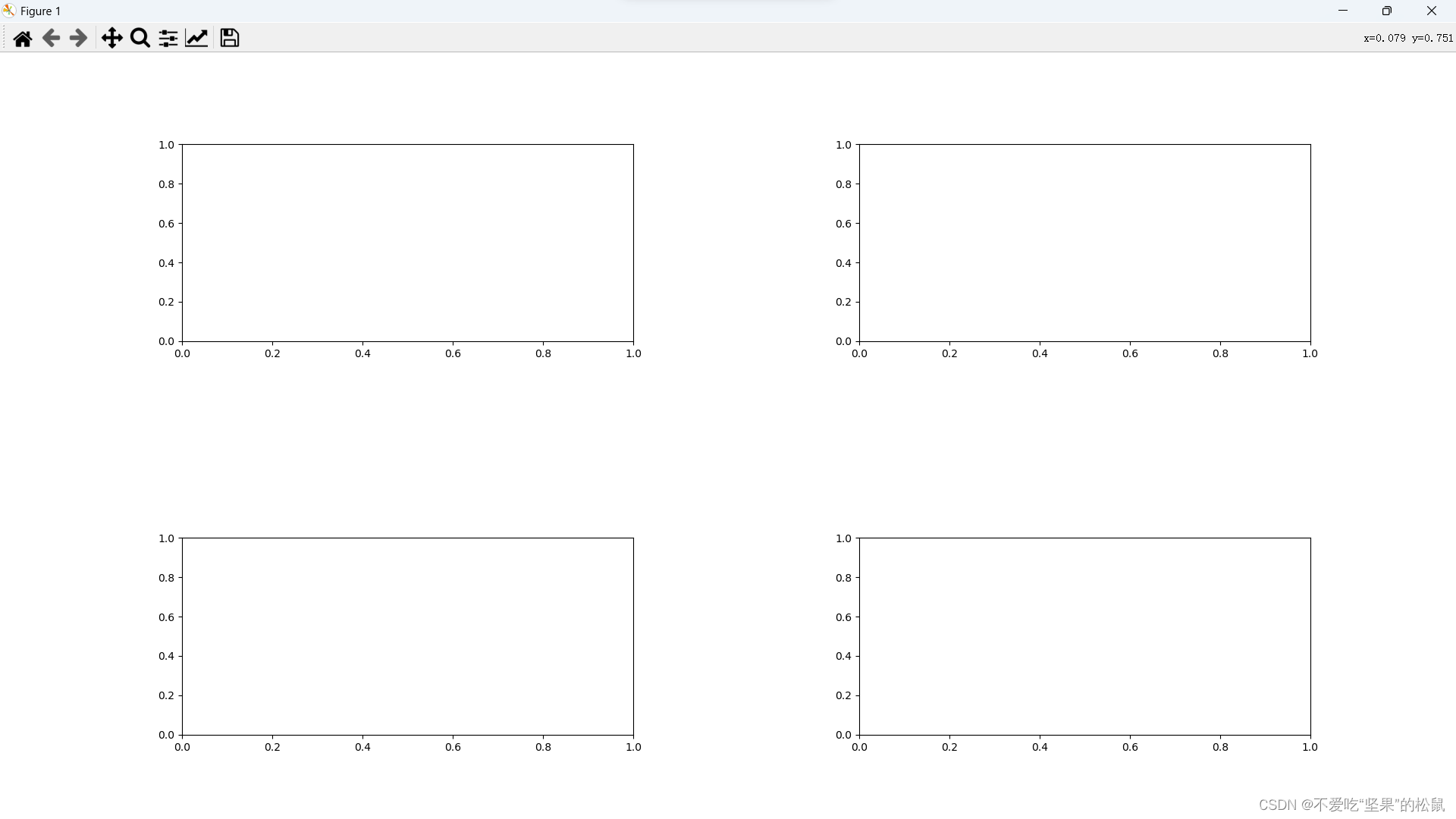

#1、导入相关模块

%matplotlib auto  #通过窗口的形式显示图片，很好地体现子图与整个画布的位置关系

import matplotlib.pyplot as plt
import matplotlib.gridspec as gridspec

 #2、创建画布实例

fig2 = plt.figure()

 #3、创建“区域规划图实例” （GridSpec实例）

spec2 = gridspec.GridSpec(ncols=2, nrows=2, figure=fig2,
                          #hspace=1, wspace=0.5  #调整坐标系之间的纵向/横向距离
                          #left=0.2,right=0.8,bottom=0.25,top=0.5 #把所有坐标系实例打包在一
                                                                   起，整体伸缩/平移

                          #width_ratios = [3,1],height_ratios = [3,1] #设置坐标系的相对宽度/高度
                           )

#4、根据给定的“区域规划图”，创建对应的坐标系实例

f2_ax1 =fig2.add_subplot(spec2[0,0])    #二维数组的切片操作
f2_ax2 =fig2.add_subplot(spec2[0,1])    #二维数组的索引操作
f2_ax3 =fig2.add_subplot(spec2[1,0])
f2_ax4 =fig2.add_subplot(spec2[1,1])

plt.show()

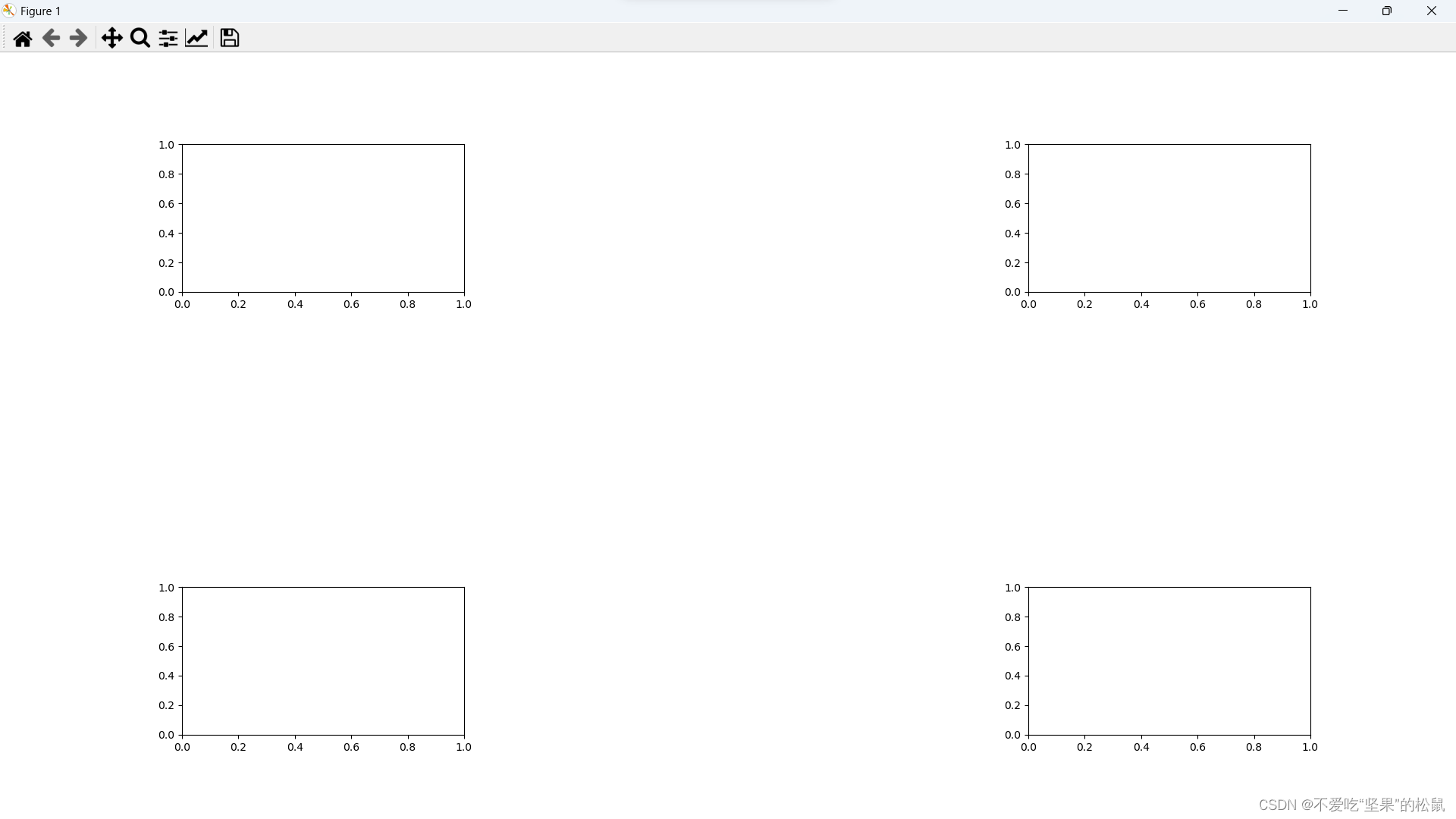

 #调整坐标系之间的纵向/横向距离，此时每个子图会被拉伸或收缩以此增减之间的距离。



hspace=1, wspace=0.5  #调整坐标系之间的纵向/横向距离

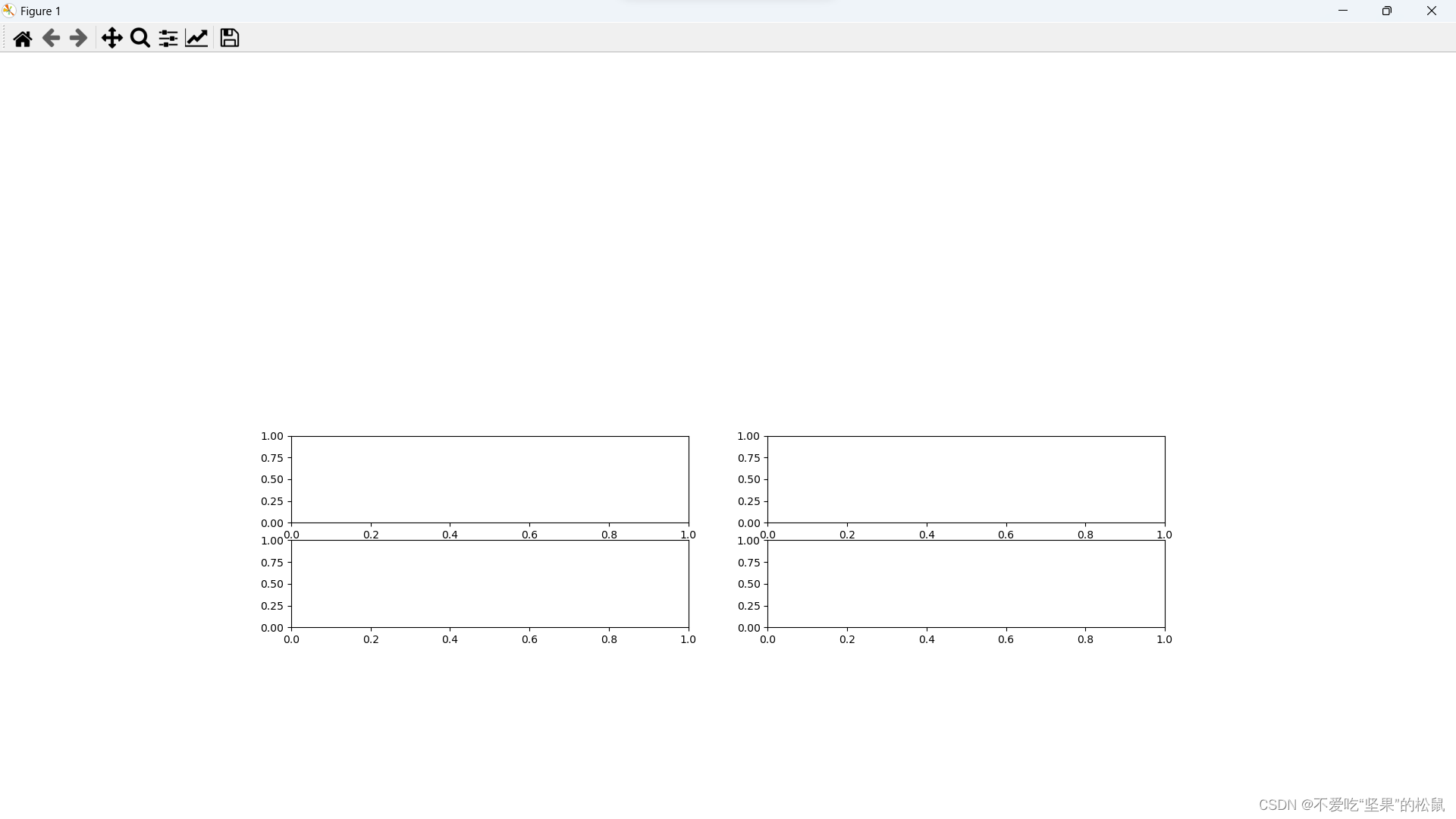

#把所有坐标系实例打包在一起，整体伸缩/平移



left=0.2,right=0.8,bottom=0.25,top=0.5 #把所有坐标系实例打包在一起，整体伸缩/平移

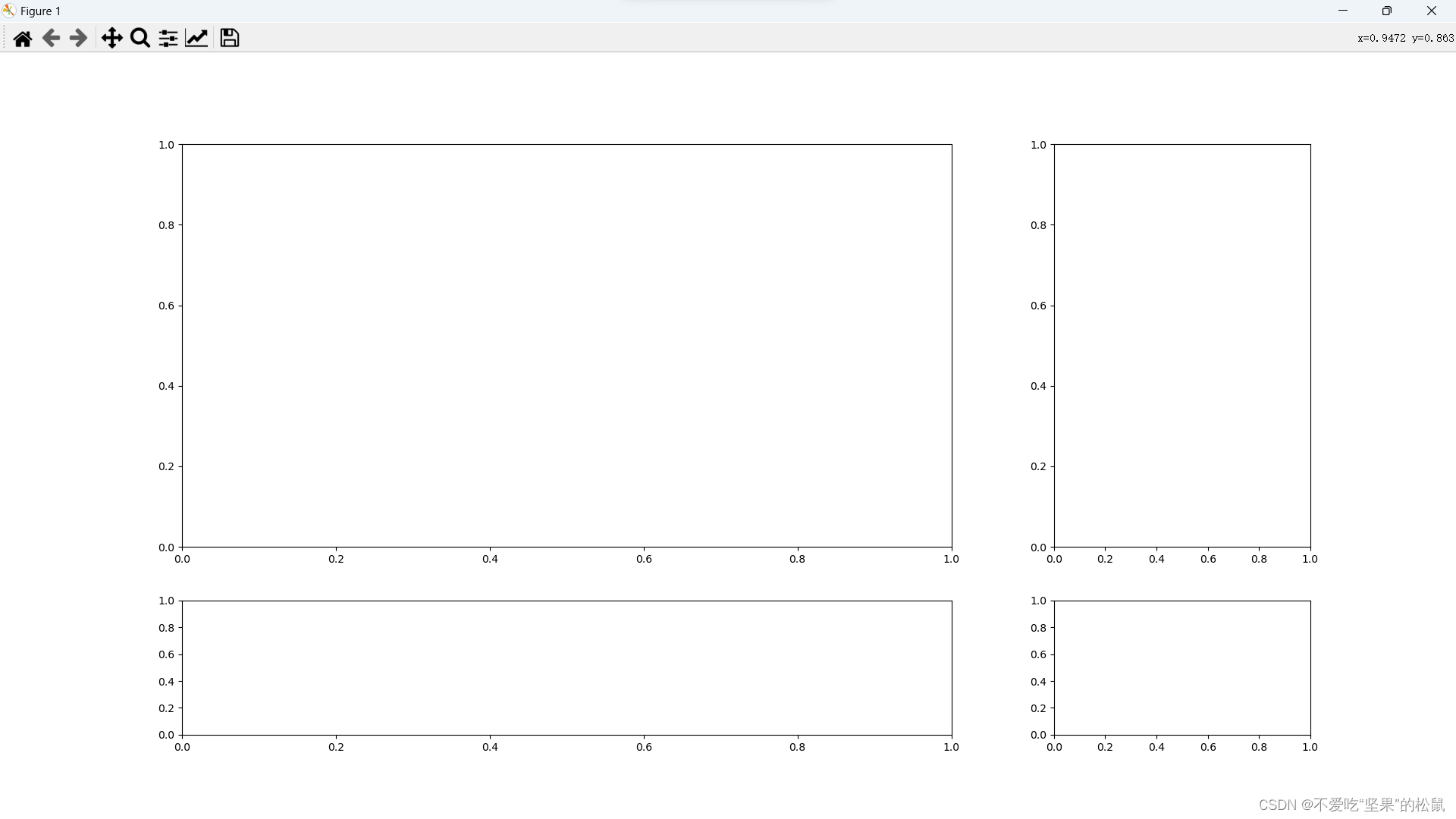

#设置坐标系的相对宽度/高度

 width_ratios = [3,1],height_ratios = [3,1] #每个坐标系的 宽度/高度 = 设定值/sum(设定值)
