LED实验2

​
一、搭建STM32的开发环境
（一）安装jdk
由于STM32CubeMX是Java实现的，需要安装jdk环境。
jdk官网下载链接：
https://www.oracle.com/java/technologies/javase-downloads.html

（二）安装STM32CubeMX
1.下载地址：
https://www.st.com/en/development-tools/stm32cubemx.html
（详细安装过程参见链接）

2.安装固件库

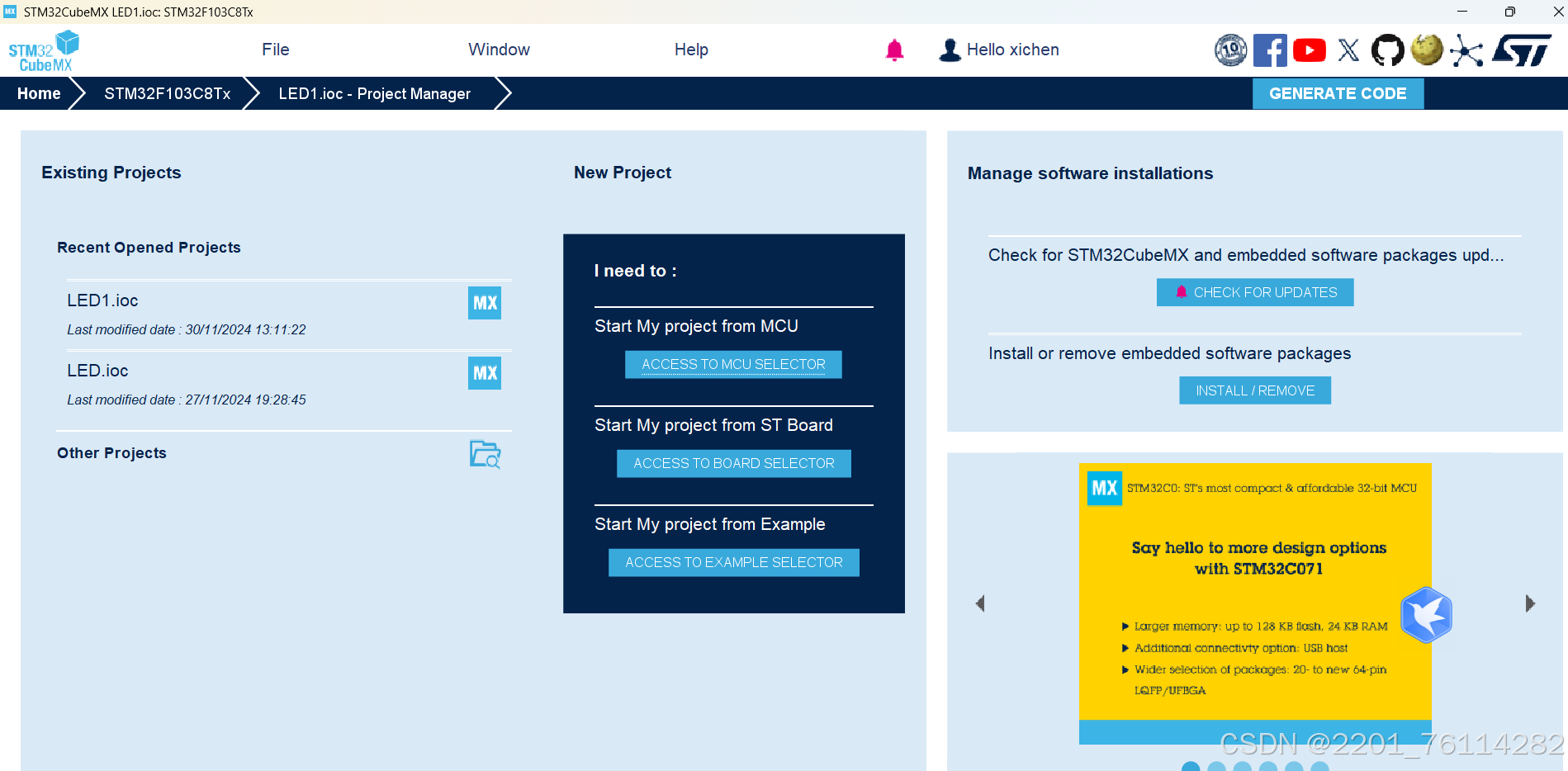

①运行CubeMX
​​

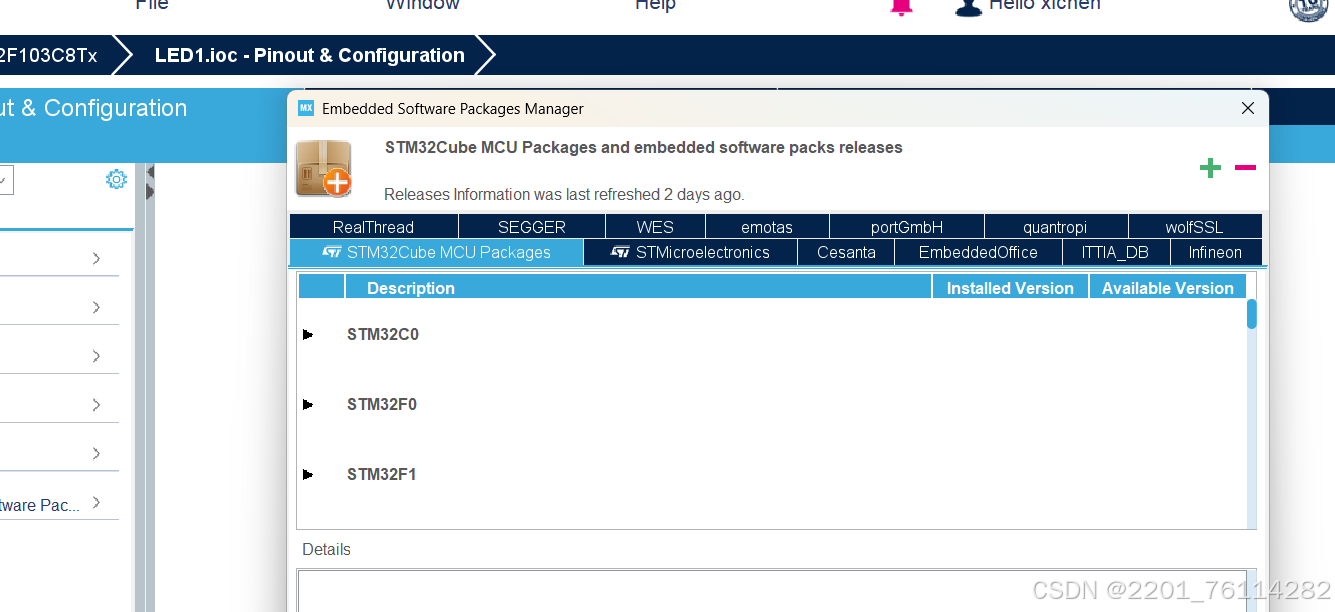

 ②选择 Help->Magne .... 安装固件库

二、HEL库GPIO端口3只LED红绿灯的周期闪烁
（一）CubeMX建项目

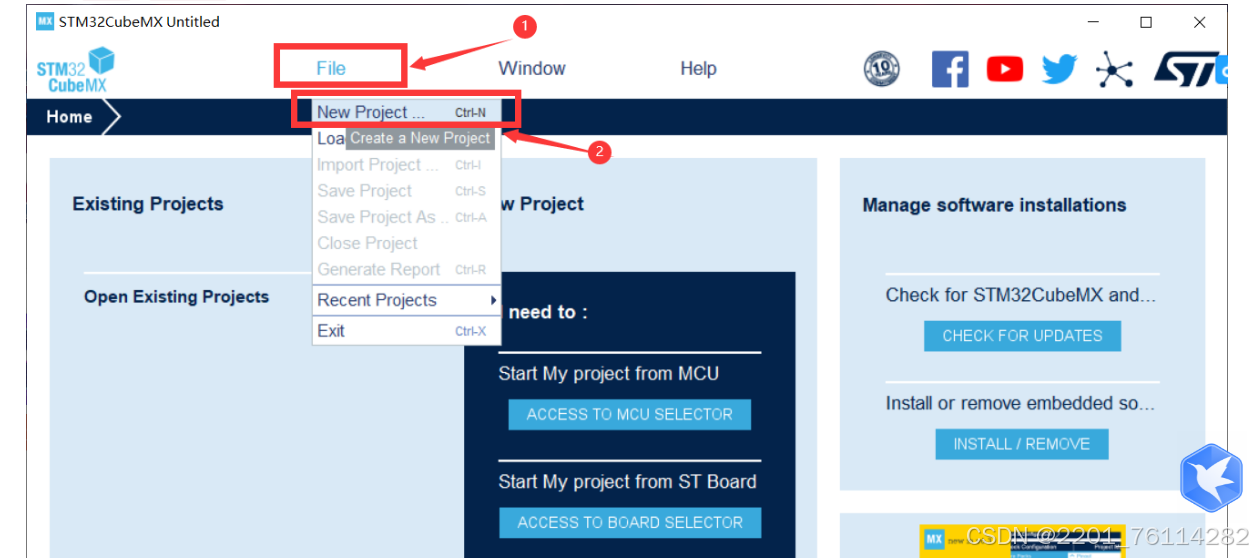

1.新建File->Project

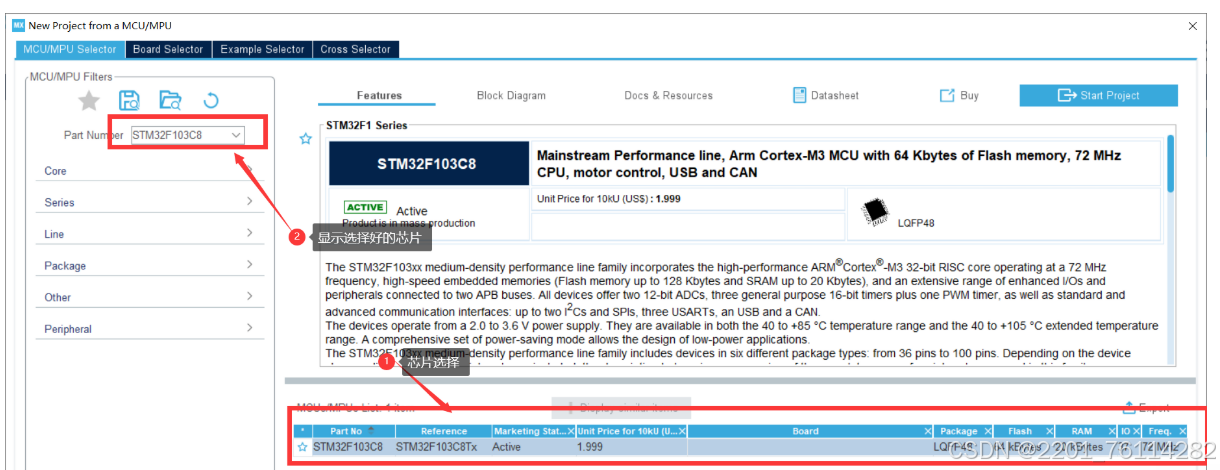

2.选择芯片STM32F103C8

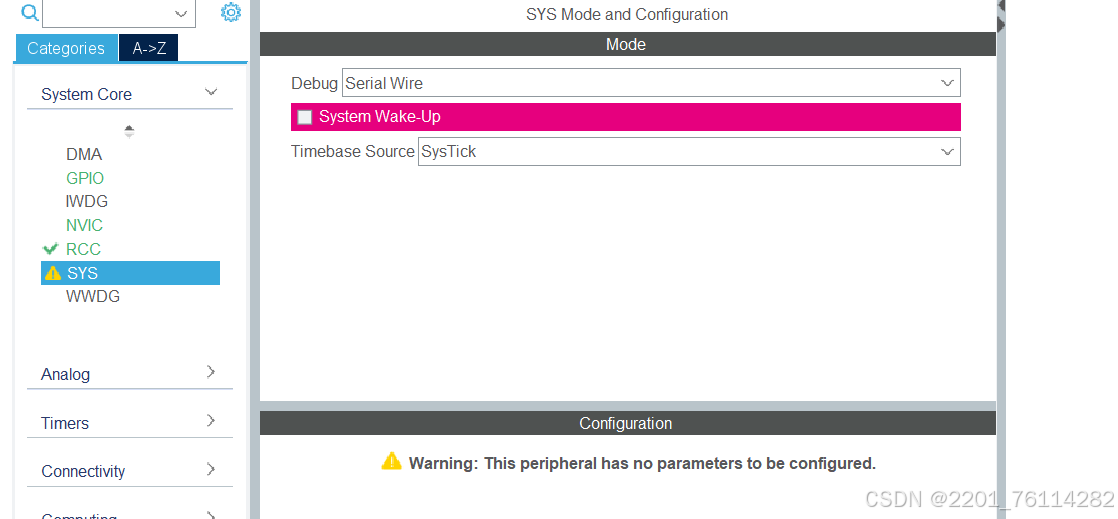

3.SYS选择

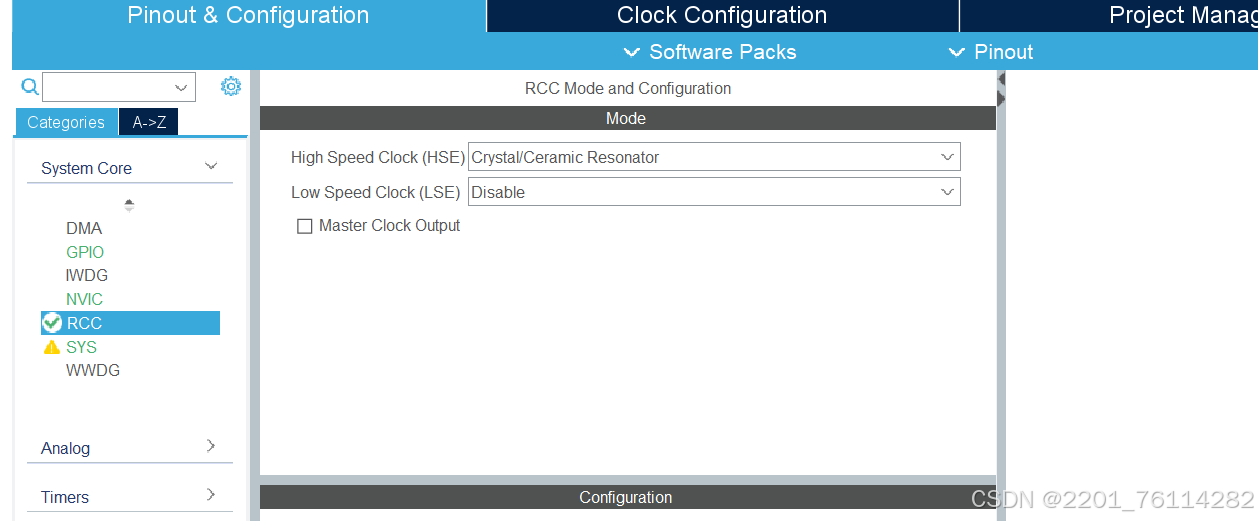

4.RCC选择

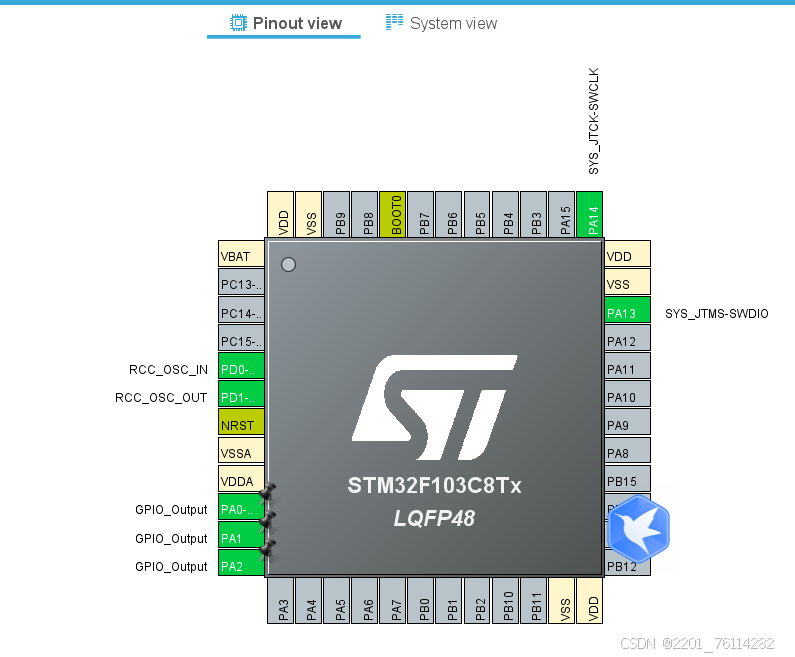

5.选择端口输出设置，选择需要的端口,点击设置GPIO_OUTPUT,我选择的是PA4,PB5,PC14

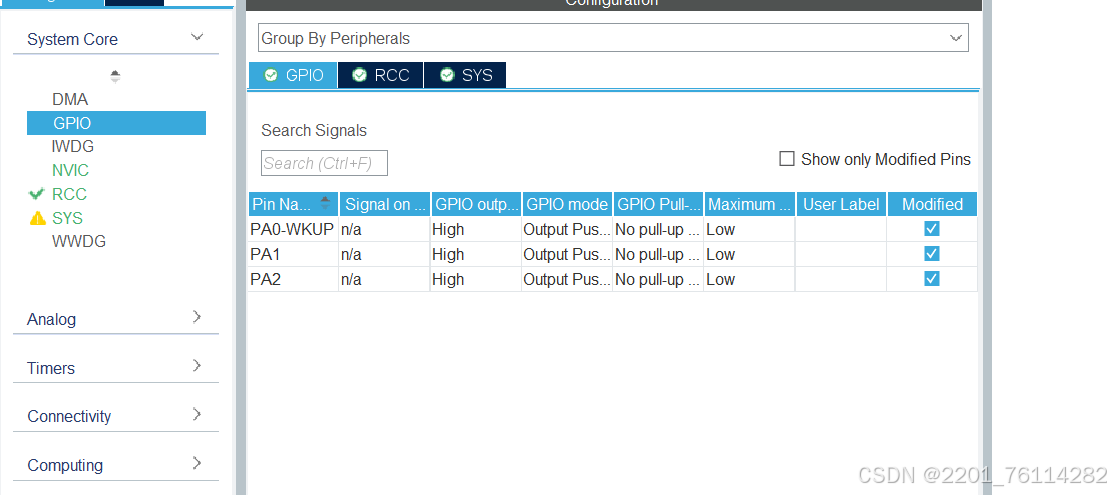

6、GPIO配置：

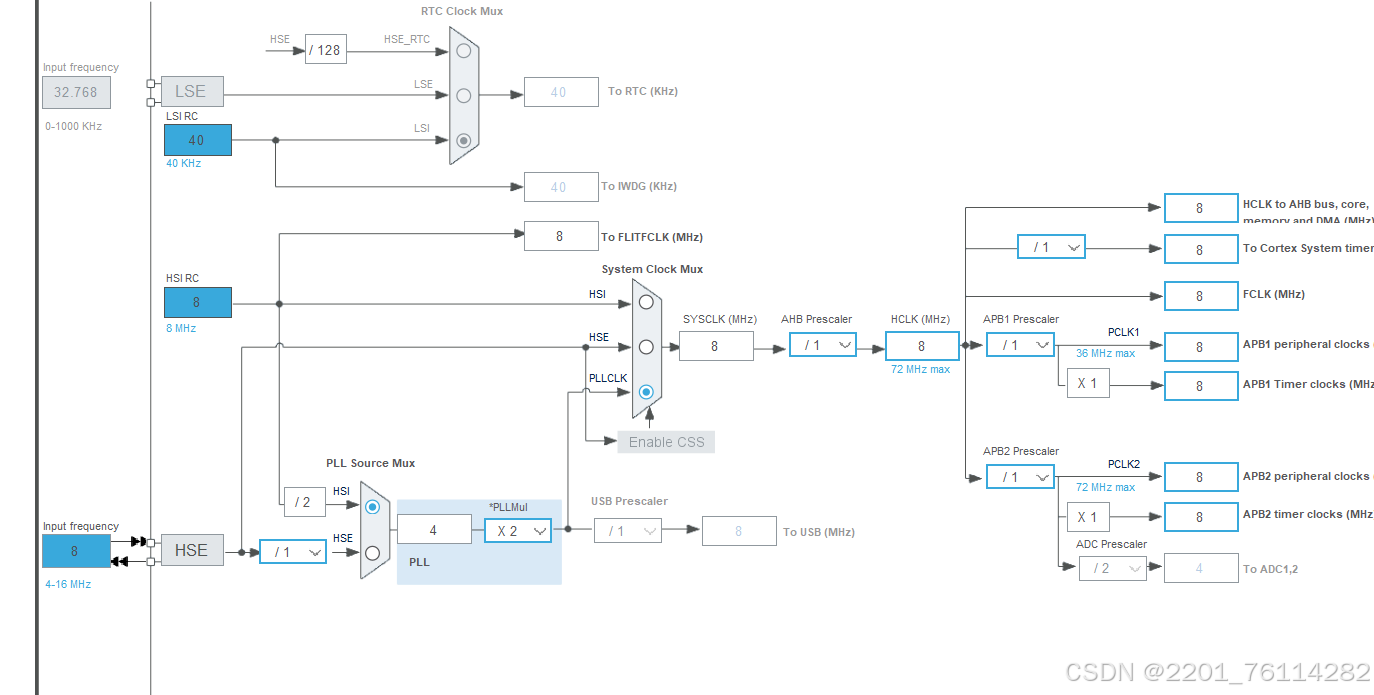

7.Clock Configuration设置

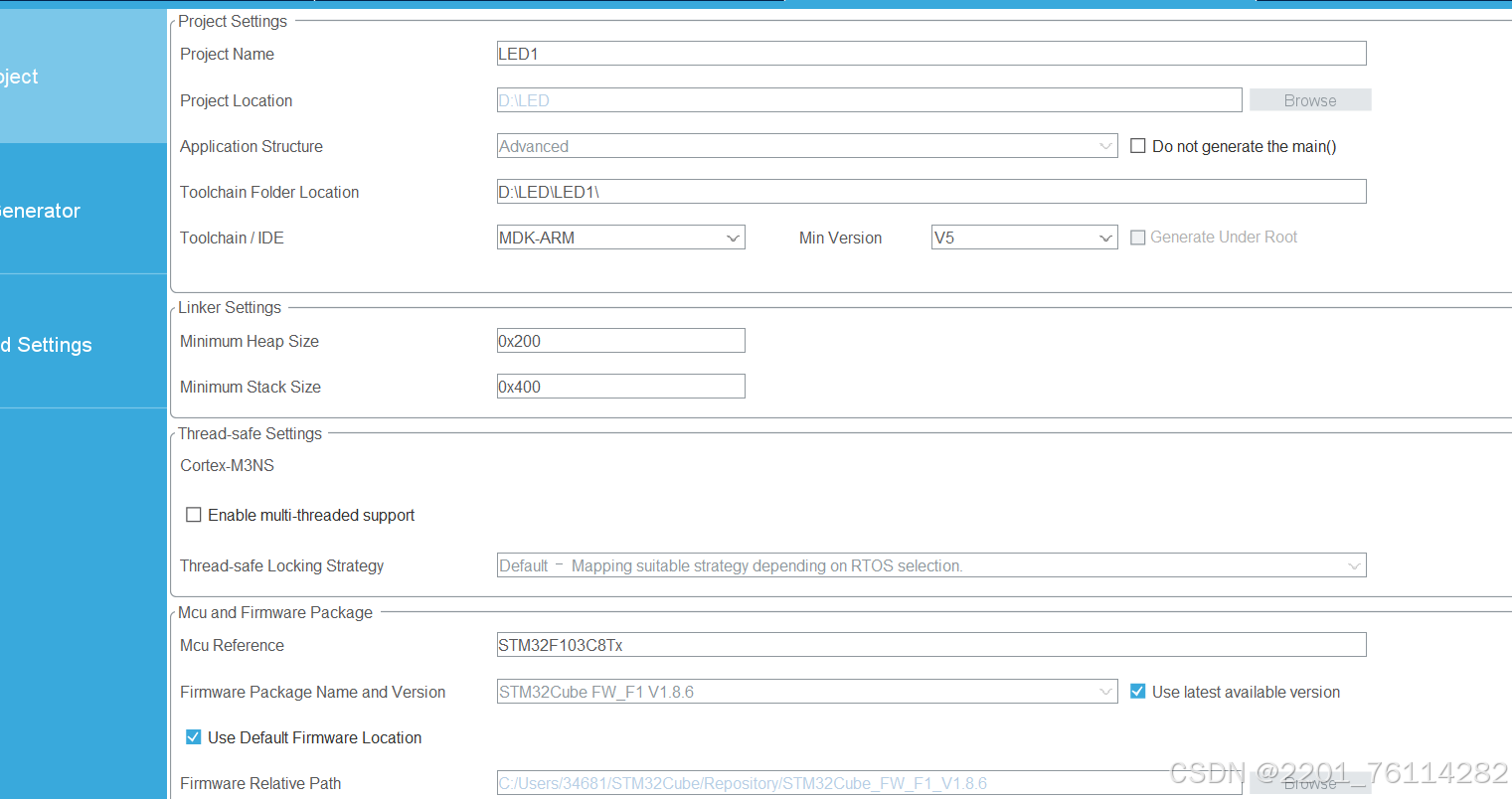

8.Project Manager设置（注意路径全为英文，不然最后生成代码会报错）

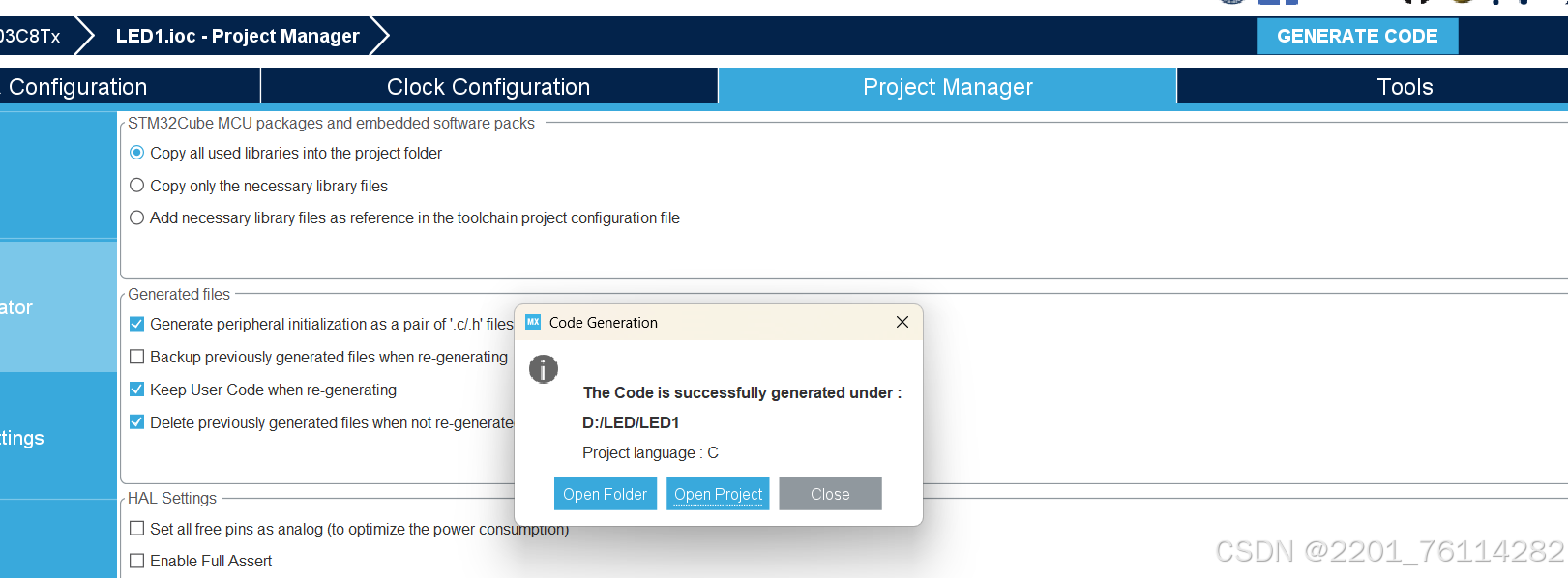

9.创建完成并用keil打开 （点击生成代码显示如下框图再点击中间选项直接进入MDK）

（二）main.c代码修改

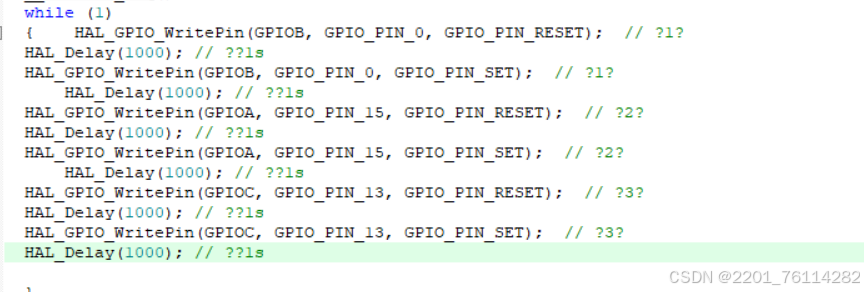

1.在while（1）中输入以下代码

10、最后用ST-LINK烧入代码实现流水灯：

4

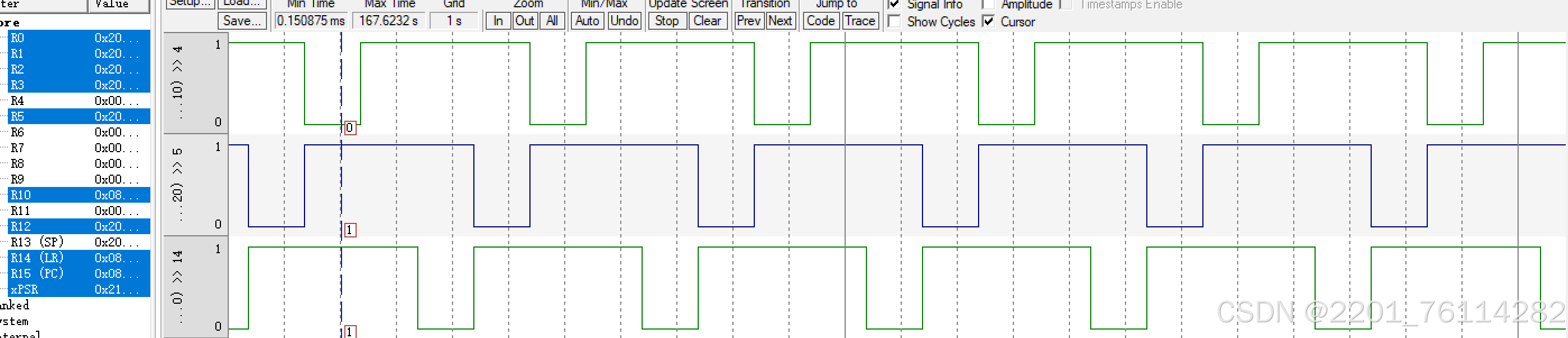

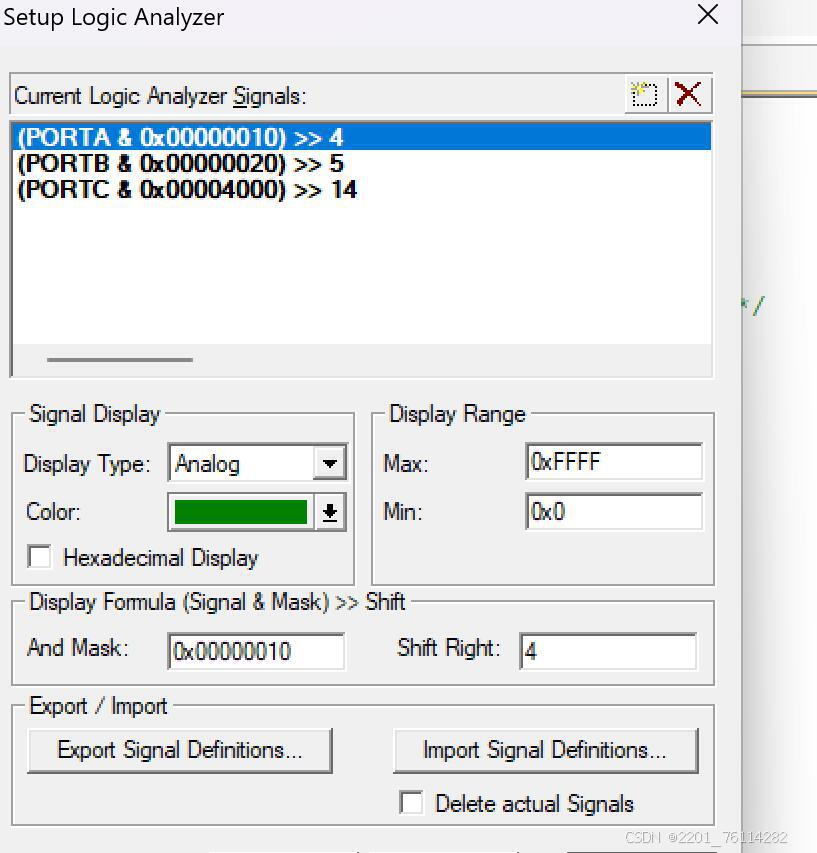

11、观察三个输出波形：

二、用stm32F103的GPIOA端某一管脚接一个开关（用杜邦线模拟代替）。采用中断模式编程。
1.建立工程，配置参数

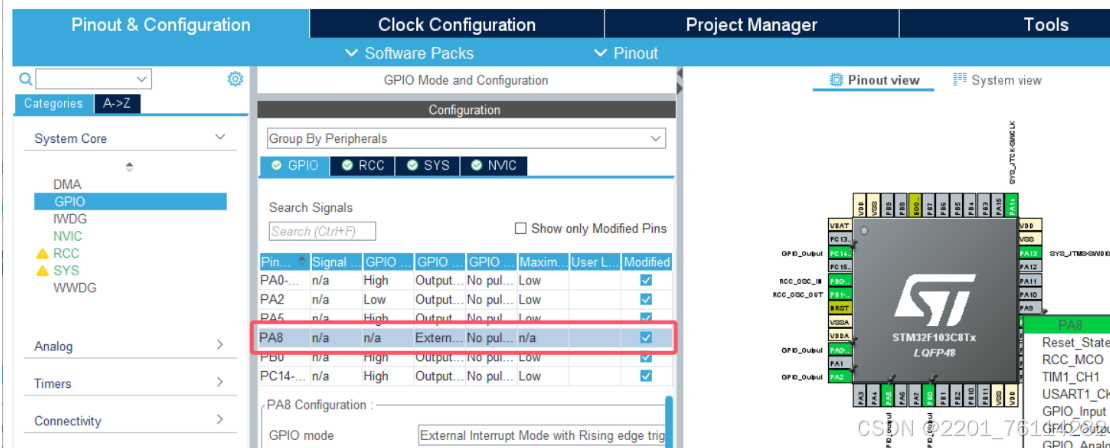

重新建立一个新的工程，按照上面的实验步骤进行相同的配置后，又多出来了一个GPIO接口来当作开关，我这里使用了GPIOA的PA8。

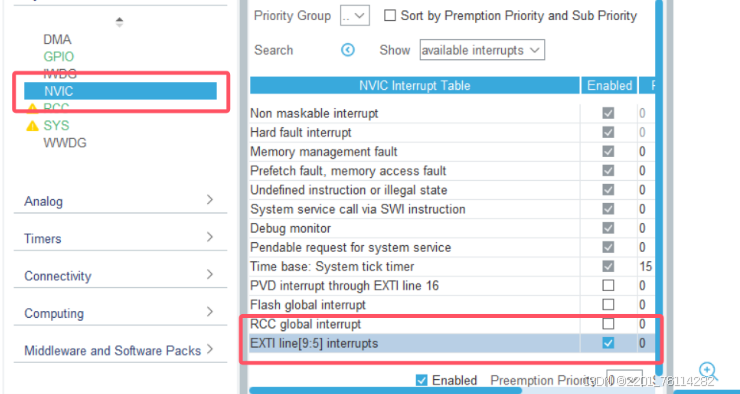

2、配置NVIC

3.代码编写和编译

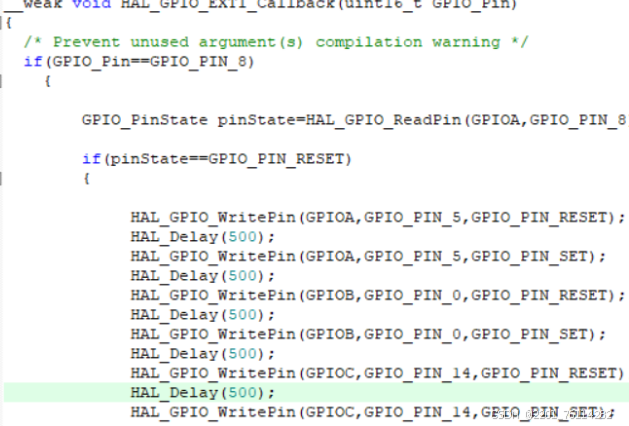

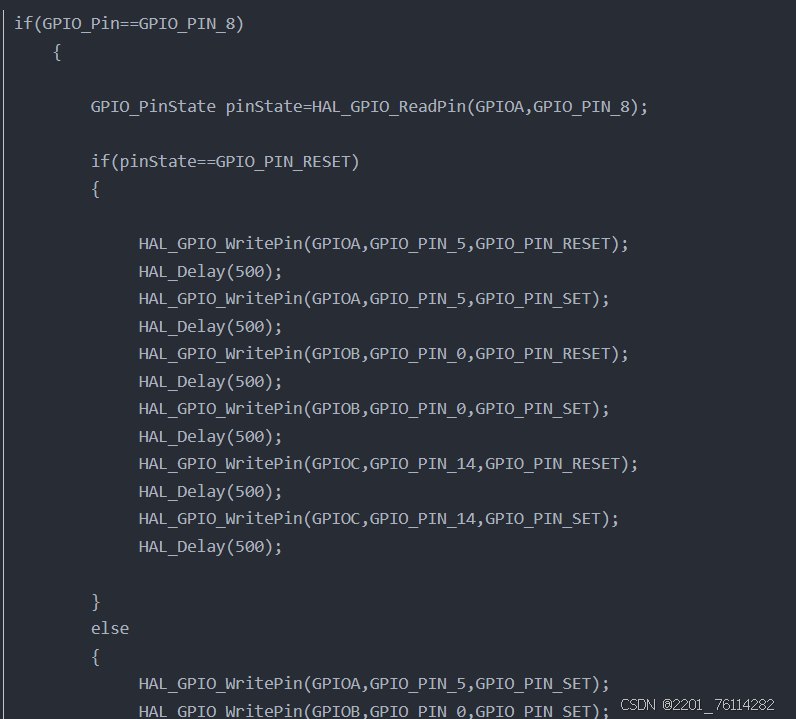

打开图中的文件后在HAL_GPIO_EXTI_Callback()函数中写入以下的代码

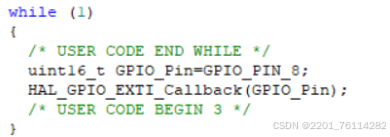

4、打开main.c文件，在主函数while（1）中调用上面的函数

5、编译并将代码烧录进芯片观察现象：

5

三、使用Proteus8.15，建立一个 stm32f103c8 的固件项目，绘制上述实验中的系统电路， 然后加载对应的 .hex 程序，仿真运行，观察运行效果是否符合预期。

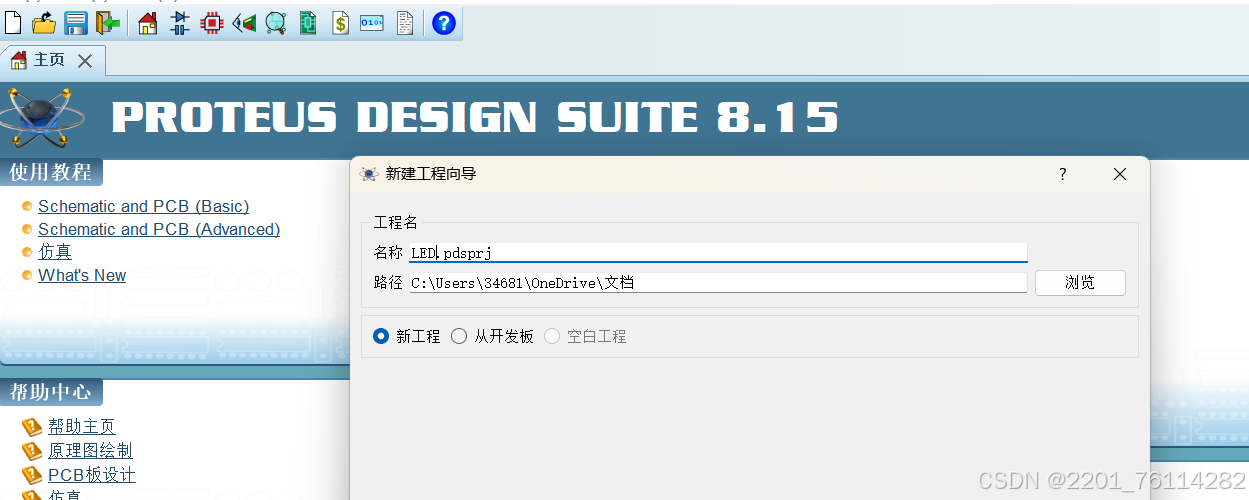

1.创建新工程
创建新工程，然后名称和路径自己设置，最好不要有中文路径，改好后直接点击next

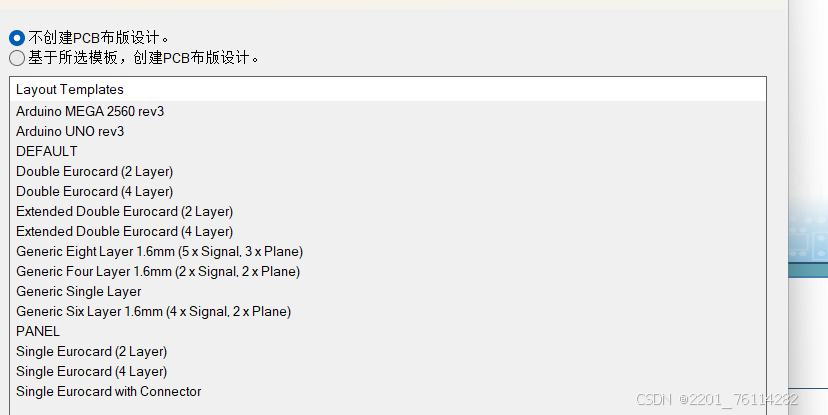

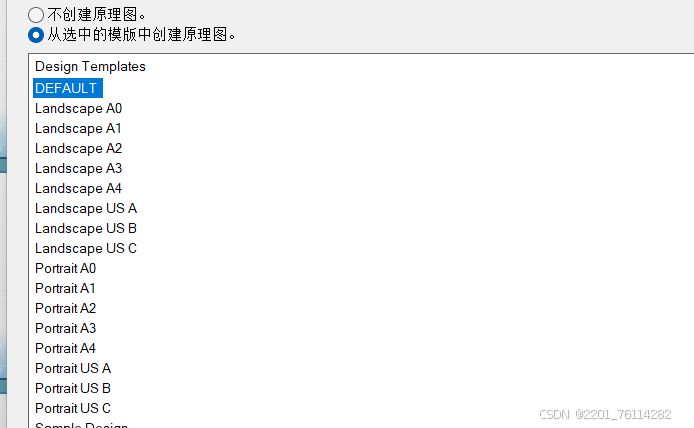

下面的还是直接点击next

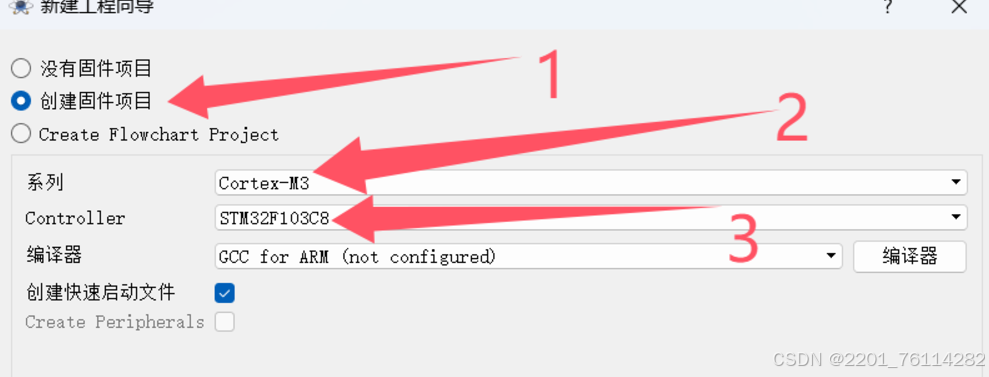

下面的界面中，按照步骤选择出所用的STM芯片系列

2.设计电路

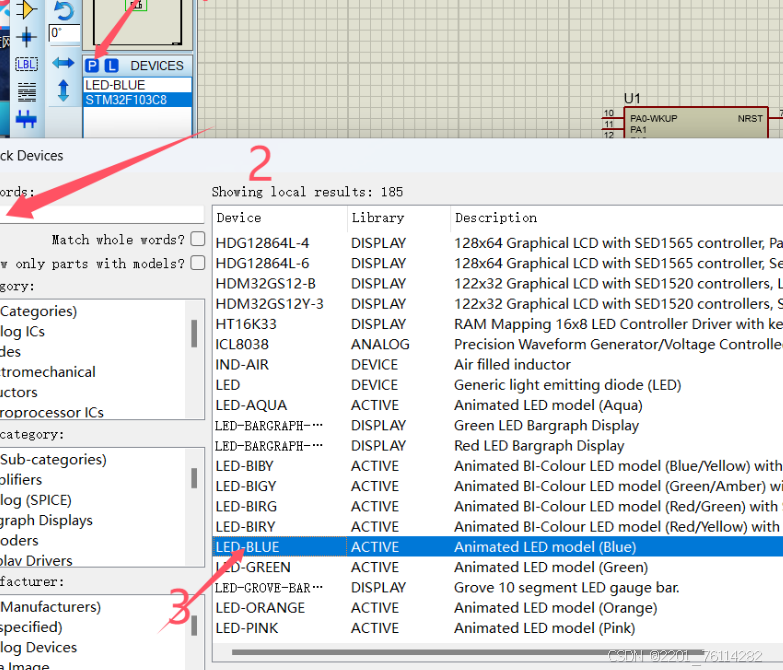

点击下图中“P”的标志，然后可以在搜索栏目中查找你所需要的元器件，然后双击元器件它就会增添到左侧的元器件栏目中。（不知道元器件英文标识的可以查protues元器件对照表）

然后就可以根据你的keil的设计代码中，你所使用的引脚与LED进行连接：

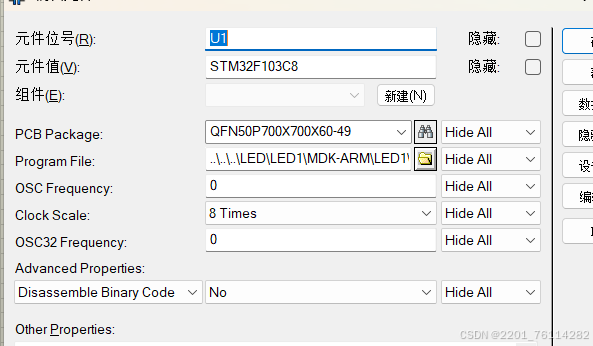

连接完成后，打开对应keil的项目，然后运行产生hex文件，点击芯片，在图中位置找到自己的keil项目，在里面找到hex文件，选择完成过后，点击确定

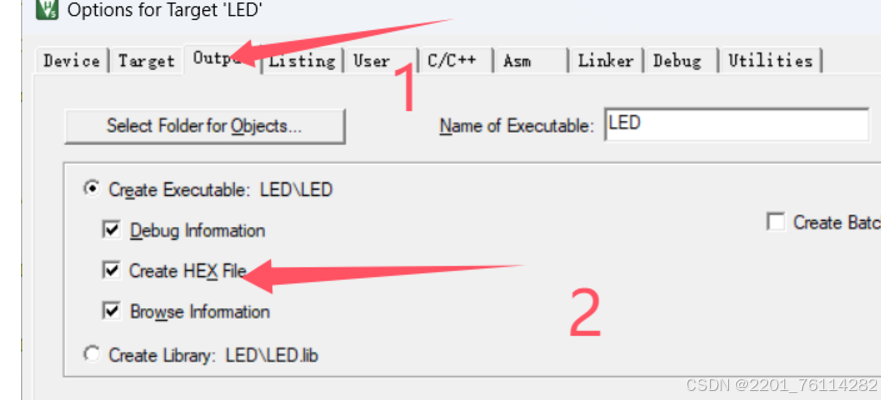

注意：若找不到hex文件，可以在keil中，点击魔术棒，点击output，看是否勾选了“生成HEX文件”

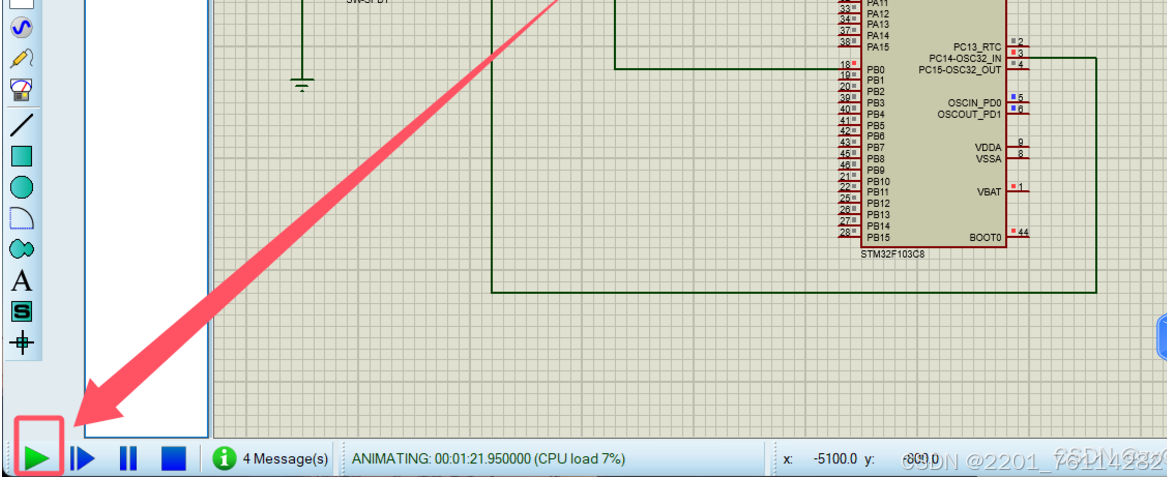

然后可以点击运行了

依次点亮：

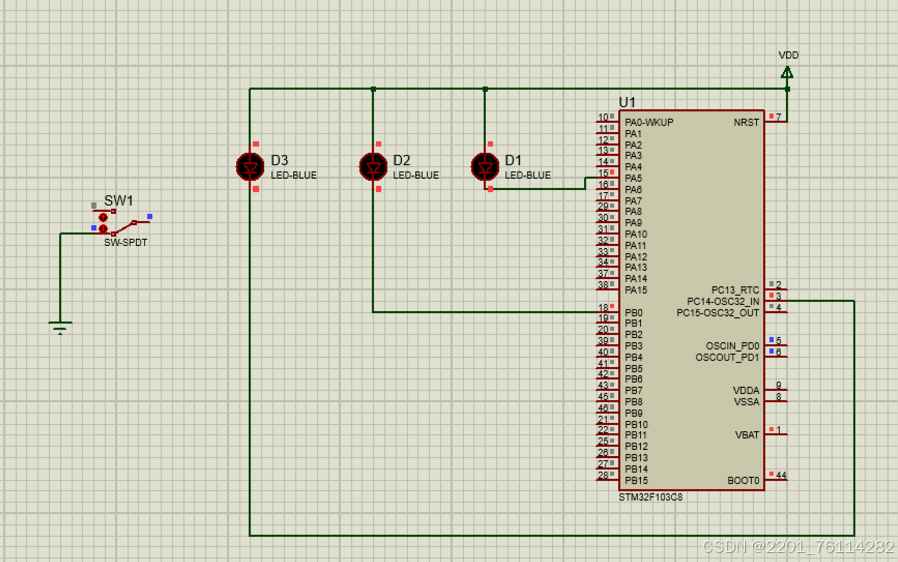

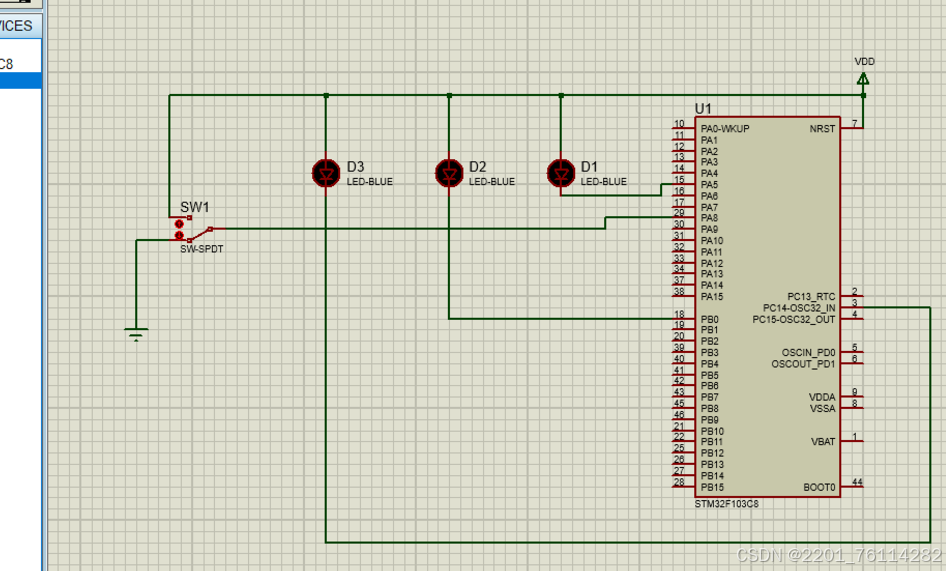

3.建立任务二中的电路
具体步骤和上述的步骤一样

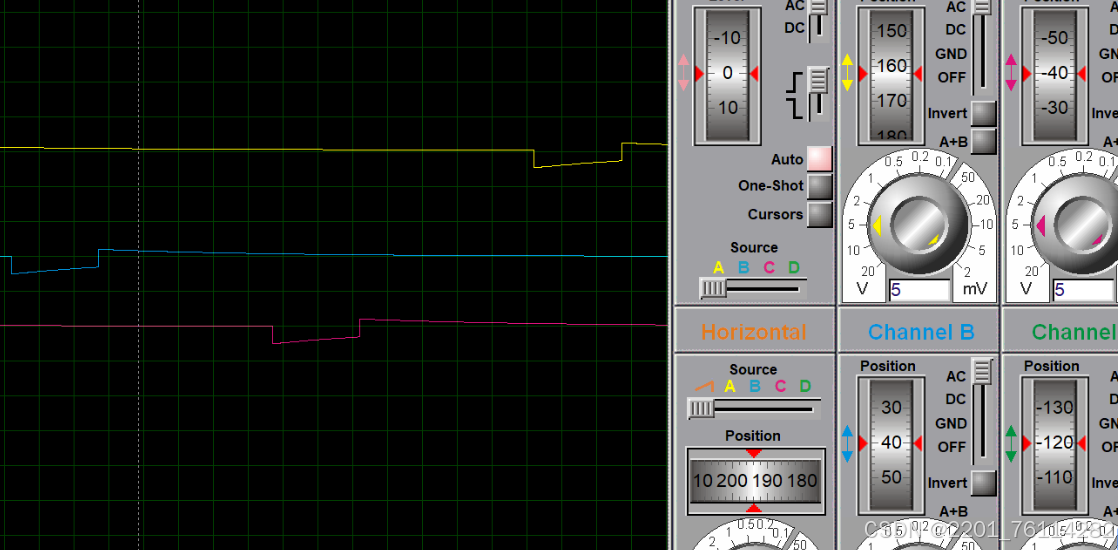

五、在proteus电路中加入示波器模块，观察GPIO端口波形

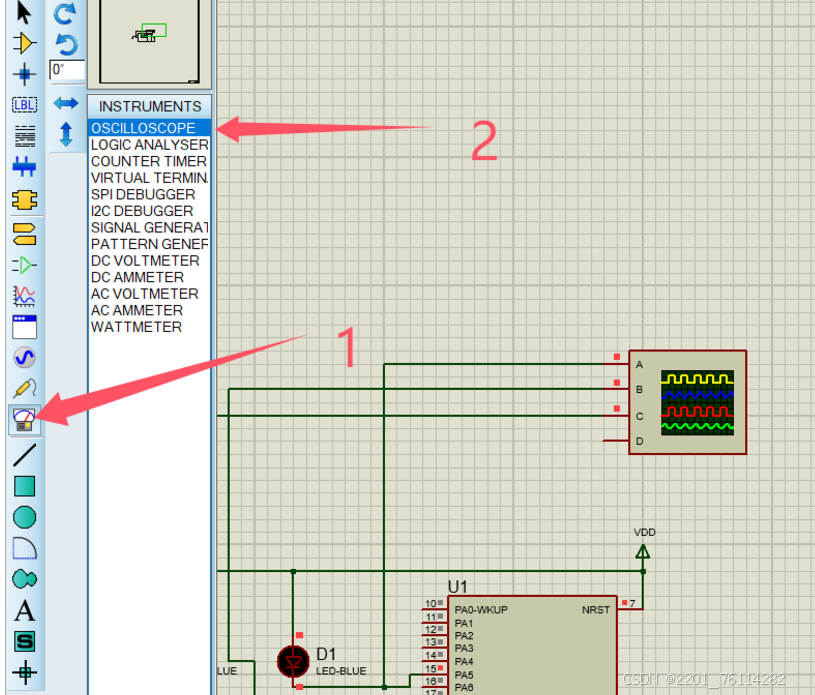

在左侧元器件栏目中找到示波器

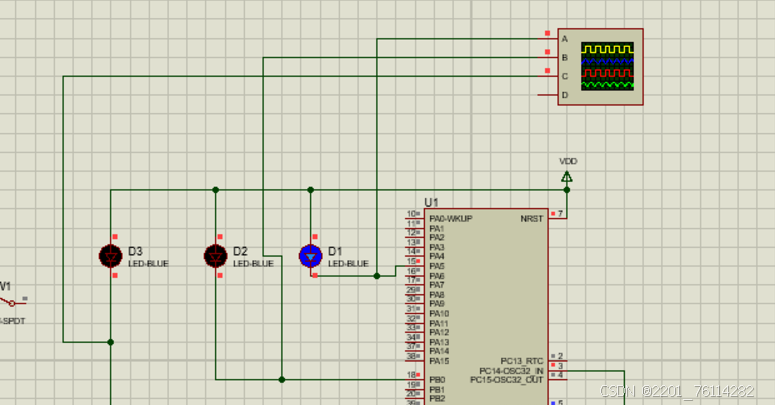

将要观察电平波形的地方与示波器的接口连接

六、心得体会：
硬件连接的重要性不容忽视。在实验开始前，确保LED和开关与STM32芯片的正确连接是实验成功的基础。任何一处连接错误都可能导致LED无法正常工作或者中断无法正确触发，因此在连接过程中需要仔细核对引脚定义和连接方式。
调试过程也是一个不断学习和发现问题的过程。当遇到LED不亮或者中断不响应等问题时，需要通过逐步排查可能出现问题的环节，比如检查代码逻辑是否正确、硬件连接是否松动、中断配置是否准确等。通过不断地调试，不仅能够解决当前实验中遇到的问题，还能加深对整个系统的理解，提高自己的调试能力。
这次实验让我更加深入地了解了STM32的开发流程和相关知识，从硬件连接到软件配置，再到代码编写和调试，每一个环节都紧密相连，只有掌握好每一个部分，才能顺利完成实验项目，实现预期的功能。同时，也让我感受到了嵌入式系统开发的乐趣和挑战，激励我在今后的学习和实践中继续深入探索这一领域。

​
