三极管pnp和npn的简单判断

这是一个典型的推挽电路：

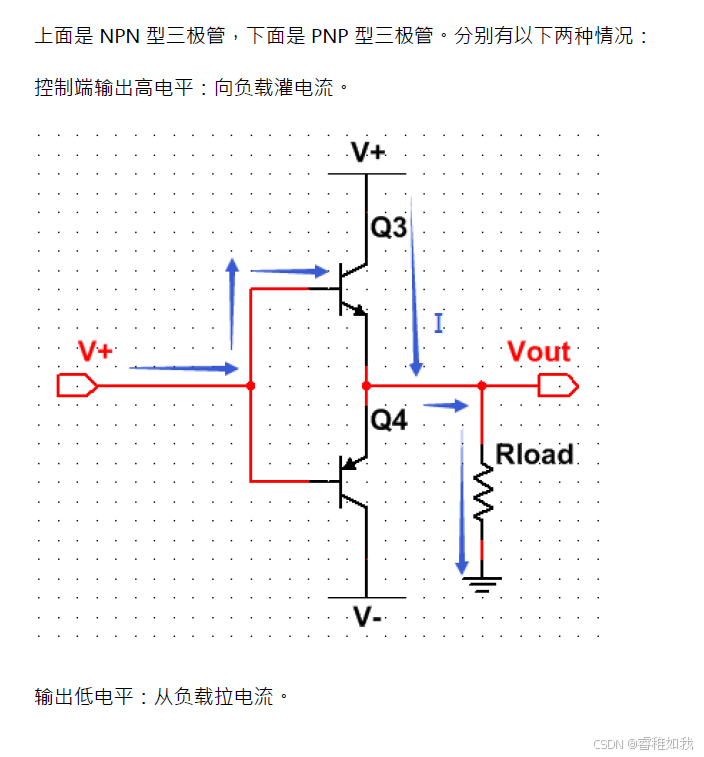

这种两节的npn和pnp常常涉及vout的电平控制，如果控制端“基极”给的是一个高电平的话，上面那个npn三极管会导通，从而产生流向负载的电流，于是vout为高电平，这个过程称为推挽输出的“推”，而下面的的pnp型三极管就截止。

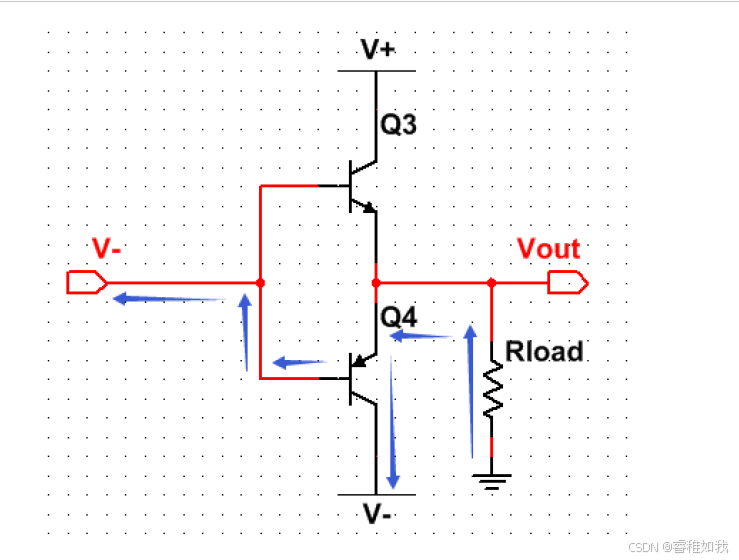

如果控制端“基极”给的是一个低电平的话，下面那个npn三极管会导通，从而产生流向控制端的电流，于是vout为低电平，这个过程称为推挽输出的“挽”，而上面的的pnp型三极管截止。

有一点需要额外注意就是我们这个三极管是电流控制性元器件，这是与mos管那种电压控制性元器件来对应的所以这里必须通过判断负载的电流流向来判断Vout输出的是正还是负。
