USB与电池供电切换 、烧录、5v转3.3v、电池充电电路 （含有原理图、嘉立创工程文件）

一：原理

这个电源模块具有usb给单片机供电的功能（可以5v也可以3.3v，有3.3v稳压芯片），同时还可以电池给单片机供电3.3v，这个电路通过PMOS管实现切换。插入USB时USB供电，电池不供电，电池进行充电。此外还有数据传输功能，通过CH340N实现。

二：器件选用及原理

1.  usb  选用16P的typc  usb。具有数据传输功能。

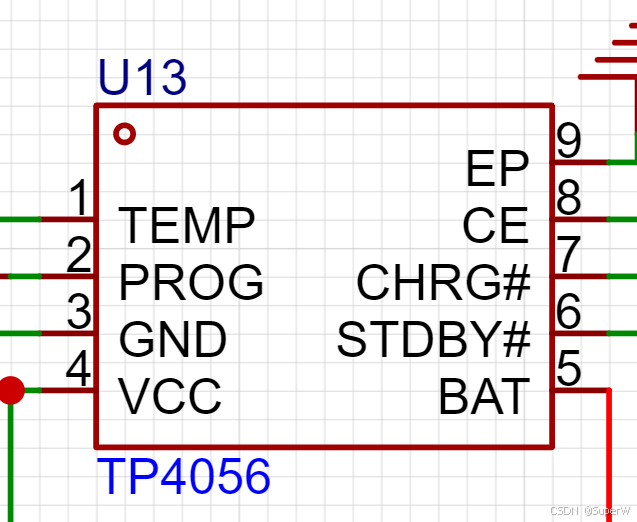

2.  电池充电芯片选用TP4056



      VCC：电压输入，5v供电

      PROG：恒流充电电流设置段，接一个电阻来设置电流，公式如下 I=1200/R

      TEMP：电池温度检测输入端，使用时接电源，不使用该功能时接地

      CP：芯片使能输入端，高电平有效

      EP：通常接地就行

     CHRG#：充电状态指示端，外接LED，充电时灯亮

     STDBY：充满电状态指示端，外接LED，充电时灯亮

     BAT：电池正极连接端

     4.CH340N数据传输



    VCC要外接一个1uF电容，如果不是可能会出现usb无法被电脑识别的问题

    V3外接3.3V时可以直接接，接5V时需要外接一个1uf电容

    RTS#不使用

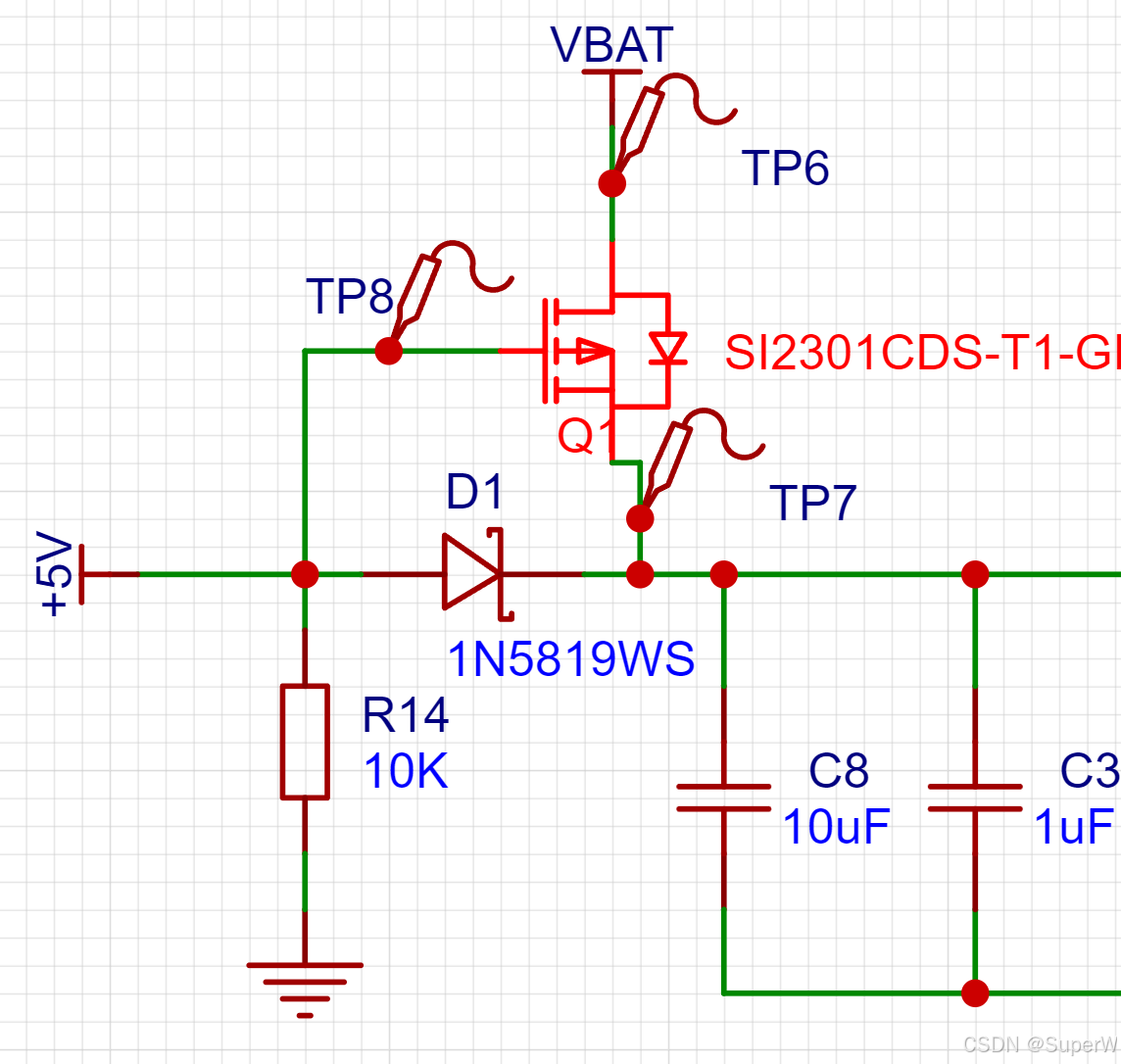

三：电池 usb 供电切换电路

   VBAT为电池给电，+5v为USB给电，通过一个PMOS管实现切换供电。

    插入usb时mos管g极为5V，s极也为4.7v，Vgs=Vg-Vs=0.3v>0  此时mos管不导通，电池的电路无法流入，不能转化成3.3v给单片机供电。usb的5v通过肖特基二极管流入转化成.3.3v给单片机供电。

    不插入usb时，mos管g极为0V，s极也为4.7v，Vgs=Vg-Vs=-4.7v<0  此时mos管导通，电池的电路流入，转化成3.3v给单片机供电。

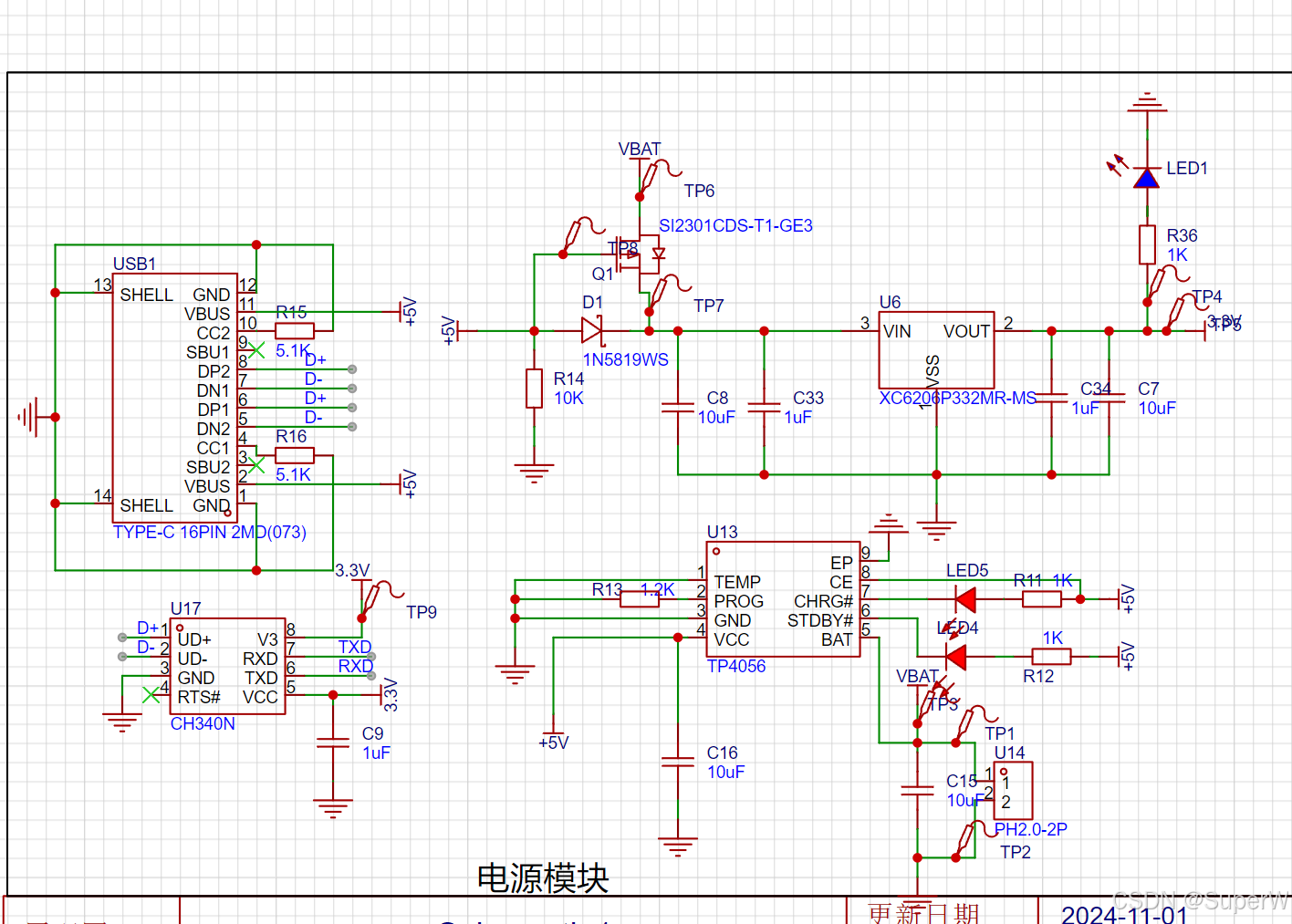

    四：整体电路图
