通过多线程同时获取H264和H265码流

通过代码的方式同时获取H264，H265码流并且分别保存到H264文件和H265文件。

一、原理讲解

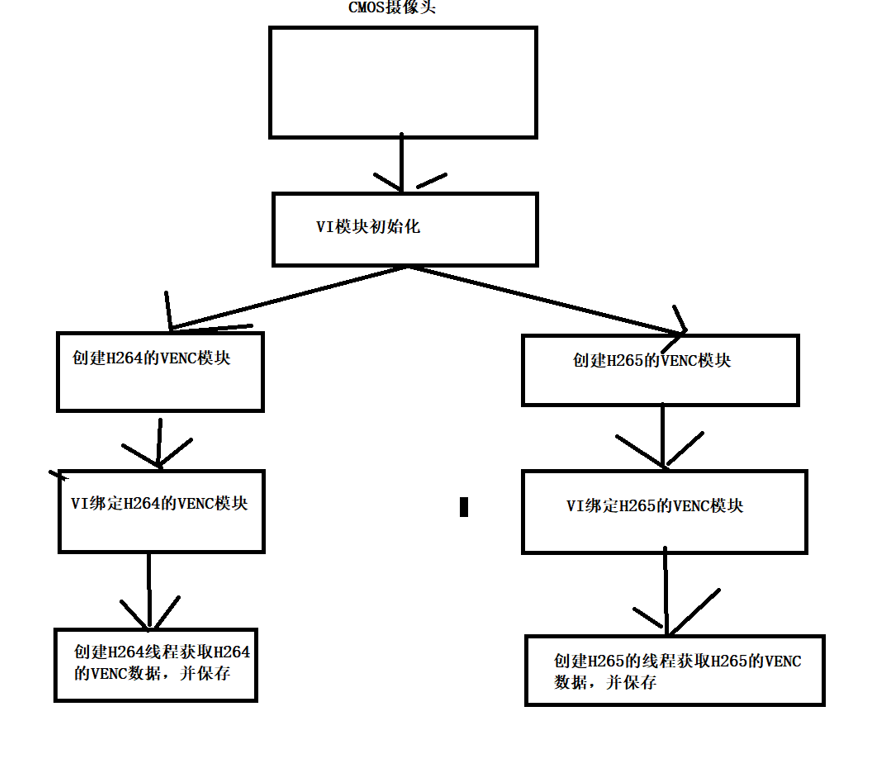

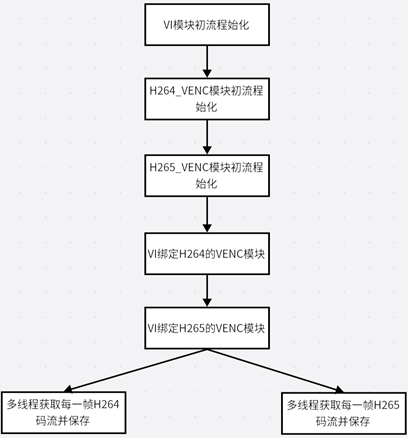

RV1126 VI采集摄像头数据并同时编码H264、H265的大概流程

RV1126利用多线程同时获取H264文件、H265文件的过程一般分为上图的7步骤，分别是：VI模块的初始化、H264的VENC模块初始化、H265的VENC模块初始化、VI绑定H264的VENC模块、VI绑定H265的VENC模块（只有一个摄像头，所以一个VI模块需要绑定两个编码器），开启H264线程获取H264码流并保存、开启H265线程获取H265码流并保存。

1.初始化VI模块：

VI模块的初始化实际上就是对VI_CHN_ATTR_S的参数进行设置、然后调用RK_MPI_VI_SetChnAttr设置VI模块并使能RK_MPI_VI_EnableChn，伪代码如下：

VI_CHN_ATTR_S  vi_chn_attr;

。。。。。。。。。。。。。。。(这里是设置VI的属性)

ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, 0, &vi_chn_attr);

ret |= RK_MPI_VI_EnableChn(CAMERA_ID, 0);

​​​​​​​2.H264、H265的VENC模块初始化：

VENC_CHN_ATTR_S  h264_venc_chn_attr;

..................................

RK_MPI_VENC_CreateChn(H264_VENC_CHN, &h264_venc_chn_attr);

VENC_CHN_ATTR_S  h265_venc_chn_attr;

..................................

RK_MPI_VENC_CreateChn(H265_VENC_CHN, &h265_venc_chn_attr);

注意：这里需要创建两个编码器层，分别是H264编码器和H265编码器。

​​​​​​​3.VI分别绑定H264的VENC层和H265的VENC层：

VI节点分别绑定H264的VENC节点和H265节点，伪代码如下：

//VI模块节点的设置

MPP_CHN_S vi_chn_s;

vi_chn_s.enModId = RK_ID_VI;

vi_chn_s.s32ChnId = 0;

//H264的VENC模块节点设置

MPP_CHN_S h264_venc_chn_s;

h264_venc_chn_s.enModId = RK_ID_VENC;

h264_venc_chn_s.s32ChnId = H264_VENC_CHN;

ret = RK_MPI_SYS_Bind(&vi_chn_s, &h264_venc_chn_s);

//H265的VENC模块节点设置

MPP_CHN_S h265_venc_chn_s;

h265_venc_chn_s.enModId = RK_ID_VENC;

h265_venc_chn_s.s32ChnId = H265_VENC_CHN;

ret = RK_MPI_SYS_Bind(&vi_chn_s, &h265_venc_chn_s);

​​​​​​​4.开启H264线程采集H264的VENC数据：

开启一个线程去采集每一帧H264的VENC模块数据，使用的API是RK_MPI_SYS_GetMediaBuffer， 模块ID是RK_ID_VENC，通道号ID是H264 VENC创建的ID号。这个API伪代码如下：

while(1)

{

  .........................

  mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, H264_VENC_CHN, -1);

  fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, h264_file);

.......................

}

​​​​​​​5.开启H265线程采集H265的VENC数据：

开启一个线程去采集每一帧H265的VENC模块数据，使用的API是RK_MPI_SYS_GetMediaBuffer， 模块ID是RK_ID_VENC，通道号ID是H265 VENC创建的ID号。这个API伪代码如下：

while(1)

{

  .........................

  mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, H265_VENC_CHN, -1);

  fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, h265_file);

.......................

}

二、代码实战

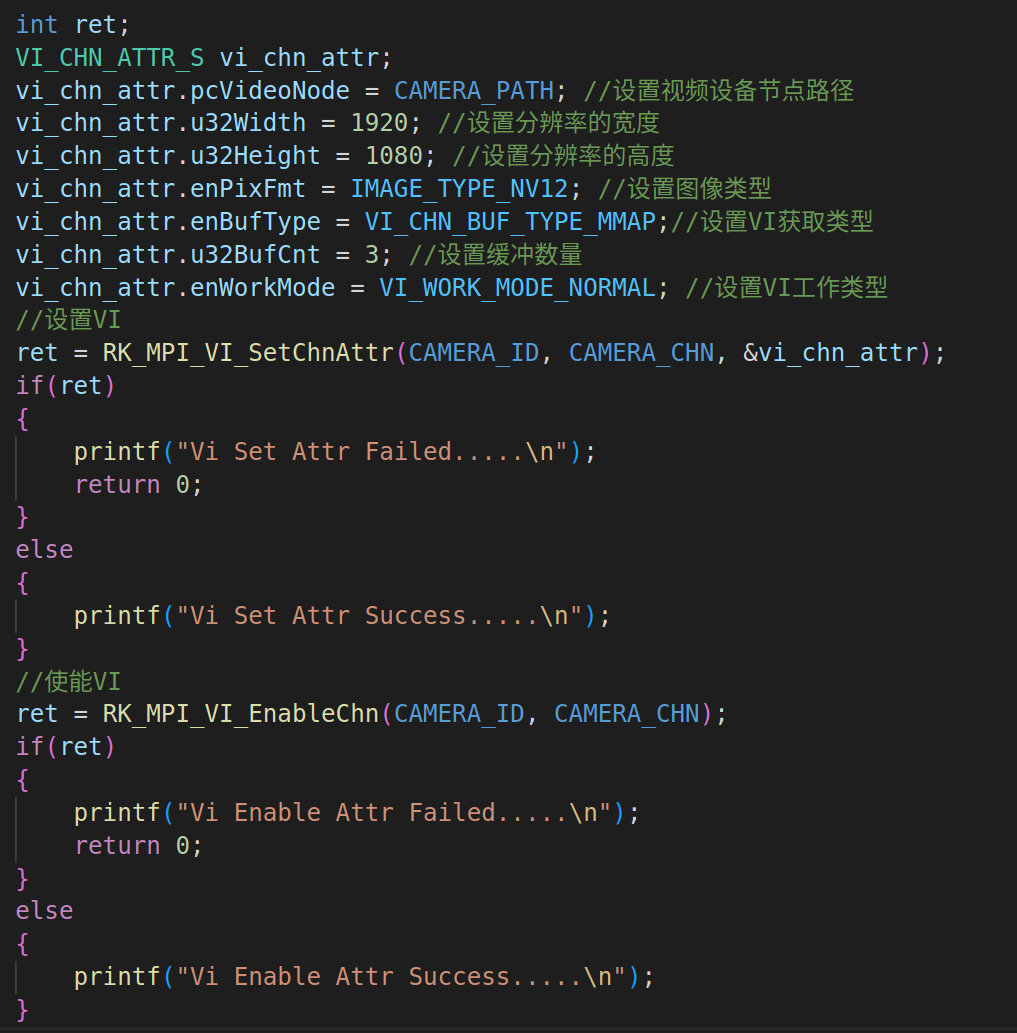

1.初始化VI模块

2.H264、H265VENC模块初始化

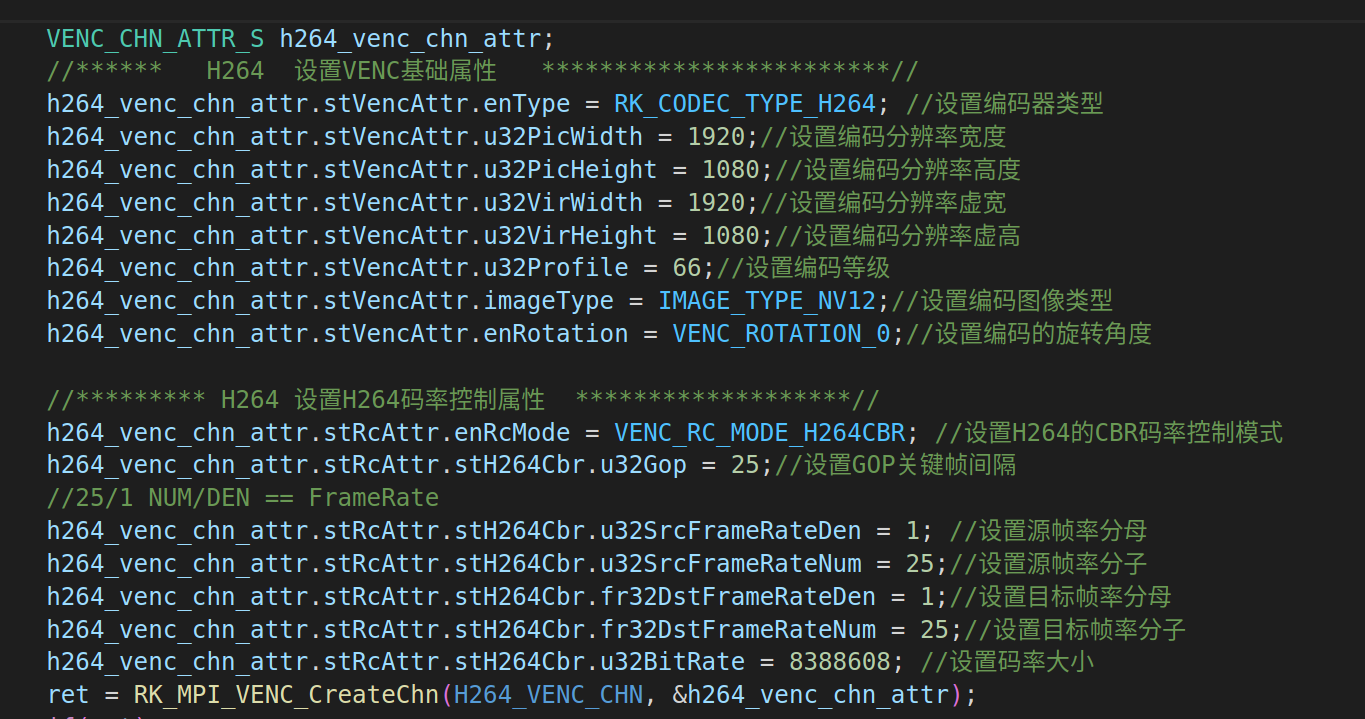

1.H264属性设置

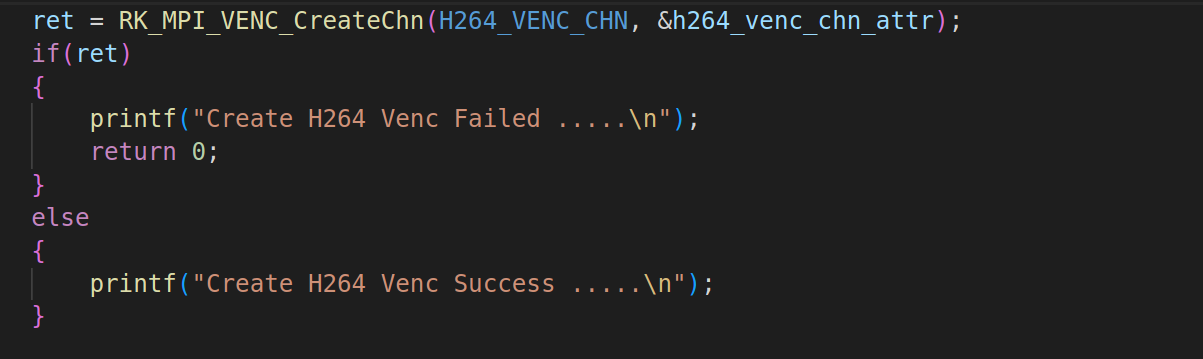

2.创建H264

3.H265属性配置

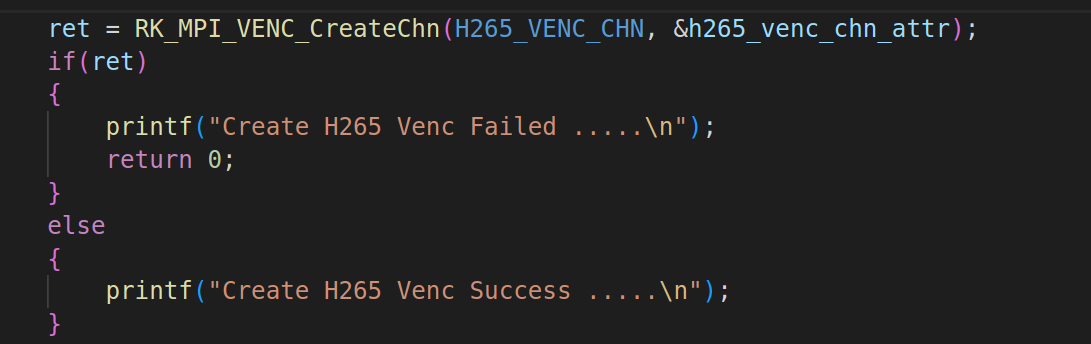

4.创建H265

3.绑定

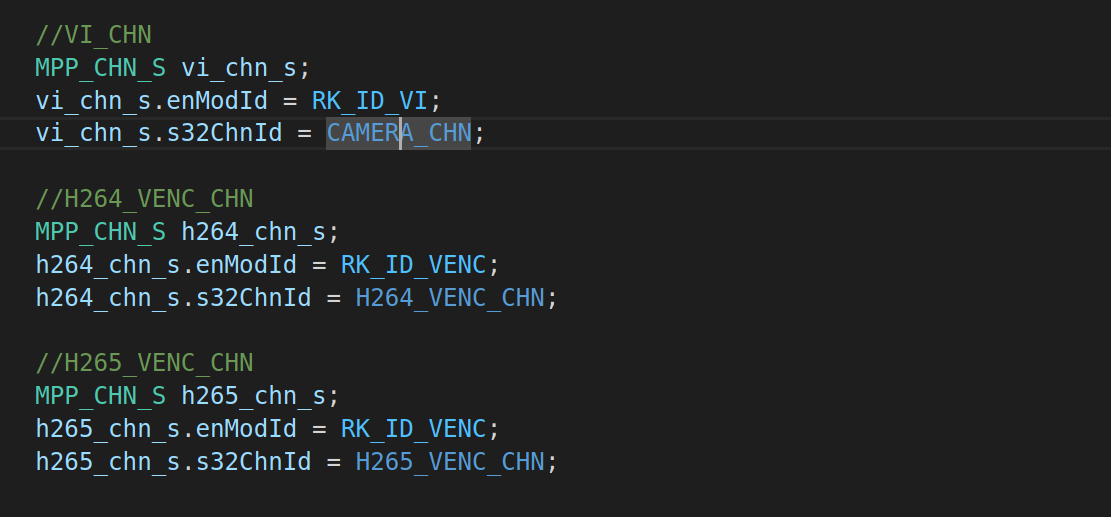

1.创建ID

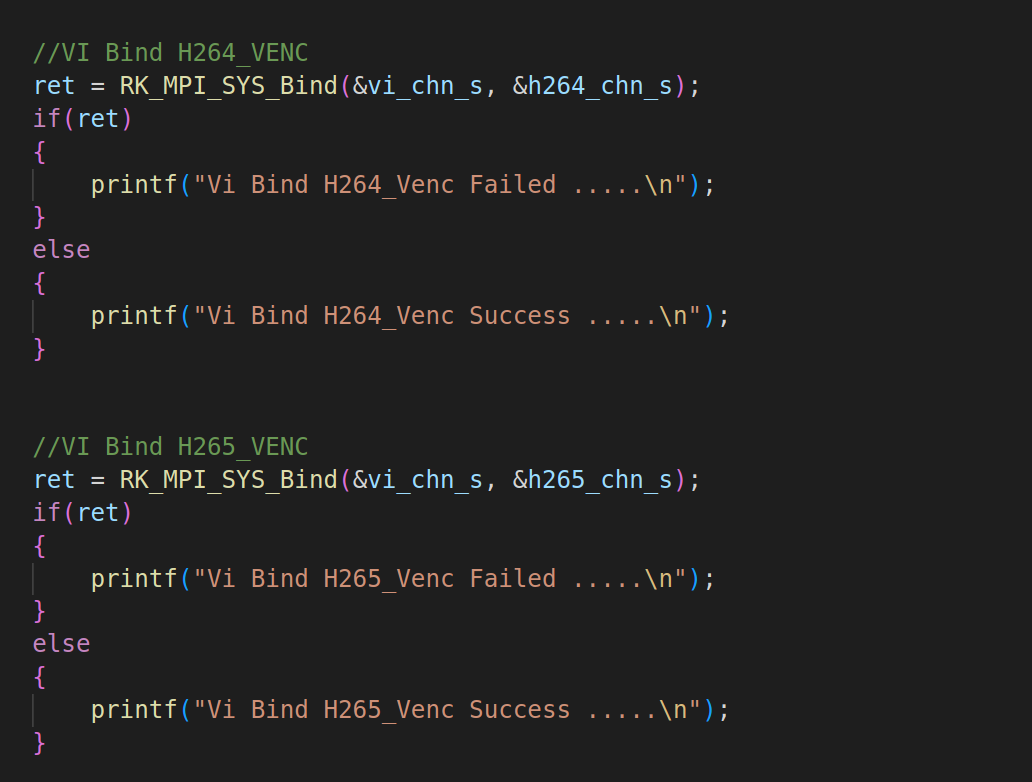

2.VI绑定

4.线程分别采集数据

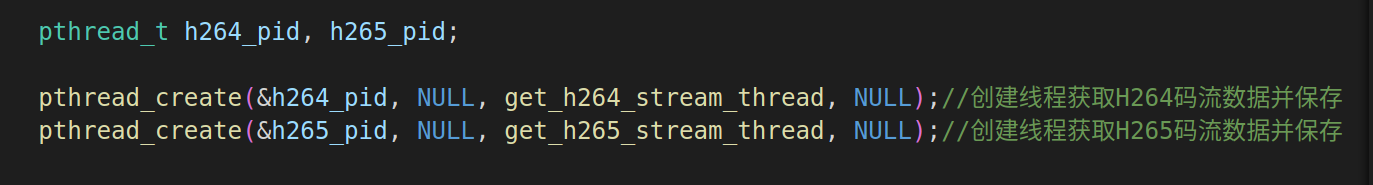

1.创建线程

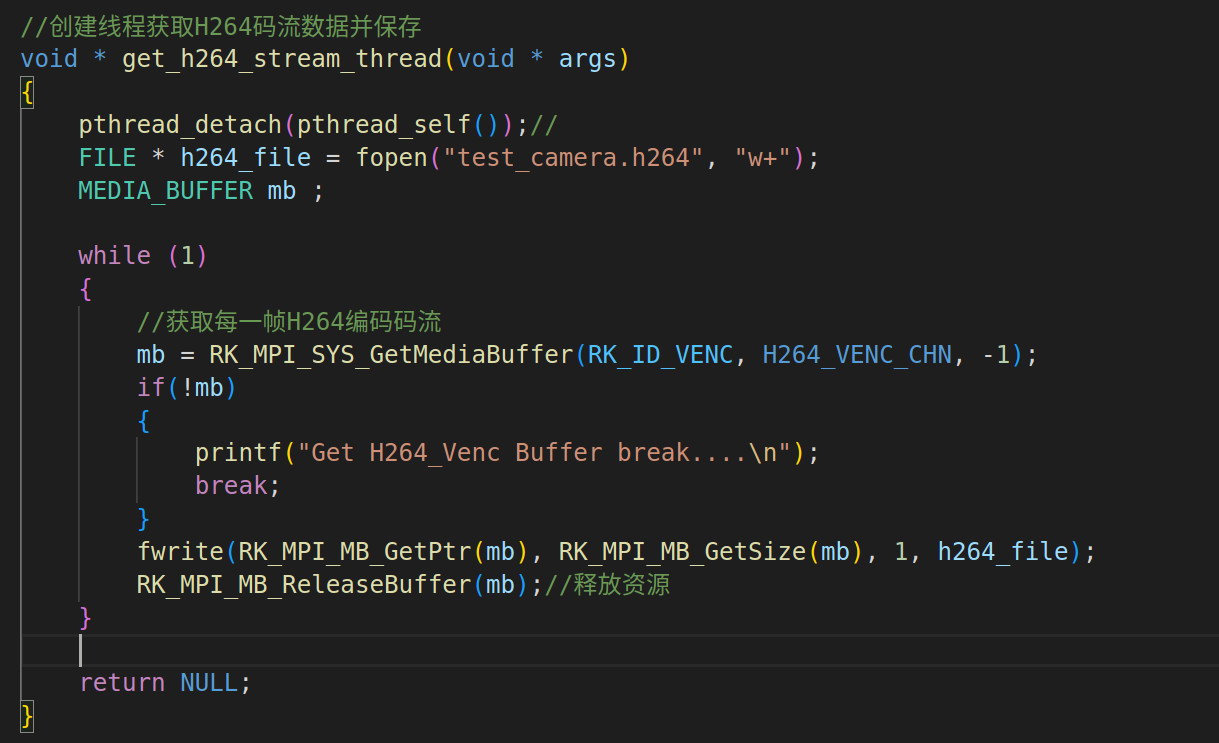

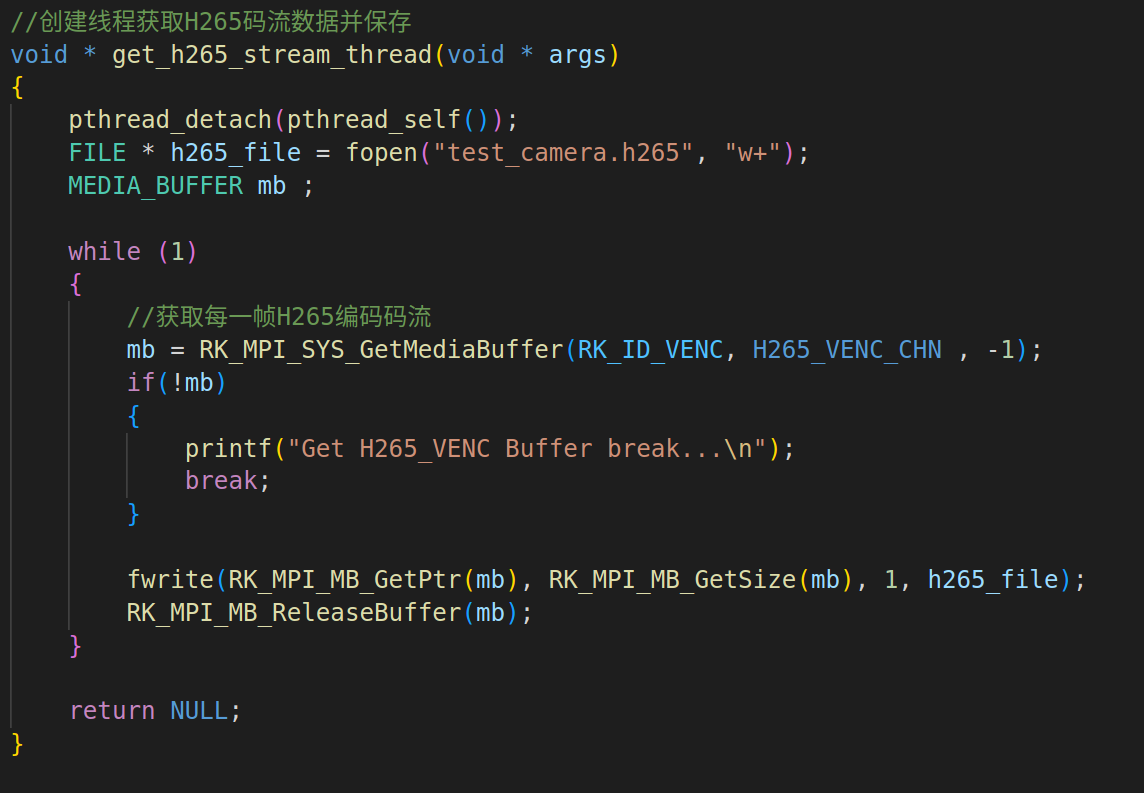

2.子线程函数

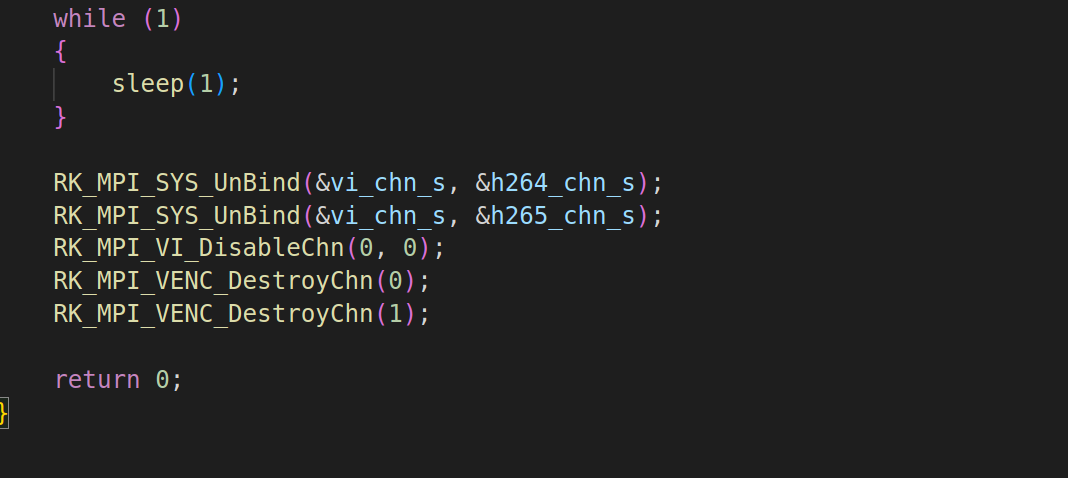

5.释放资源

打开ffmpeg播放软件，对编码的H264文件和H265文件进行播放。播放指令分别如下：

ffplay.exe -x 500 test_camera.h264

ffplay.exe -x 500 test_camera.h265
