通信局电源系统的组成

      通信局(站)电源系统是对局(站)内各种通信设备及建筑负荷等提供用电的设备和系统的总称。该系统由交流供电系统、直流供电系统接地系统、防雷系统和集中监控系统组成。

      通信局(站)电源系统必须保证稳定、可靠和安全地供电。不同类型的通信局(站)分别采用集中供电、分散供电、多能源供电等不同的电源系统组成方式。

      通信局(站)应设事故照明。事故照明灯具可采用直流照明灯或交流应急灯。

一、通信局的类型

根据我国国家标准GB51194--2016《通信电源设备安装工程设计规范》，通信局(站)按其重要性和规模大小，分为以下几类。

一类局站:省级及以上枢纽、容灾备份中心、长途通信楼、省级核心网局、互联网安全中心、互联网数据中心(R2、R3级)、计费中心、国际关口局、国际海缆登陆站。

二类局站:地市级枢纽、国家级传输干线站、互联网数据中心(R1级)、卫星地球站、客服大楼、无线电台、网管中心。

三类局站:县级综合楼、省级传输干线站、模块市话局。发虽微长

四类局站:末端接人网站、移动通信基站、室内分布站等。

二、集中供电的方式电源系统的组成

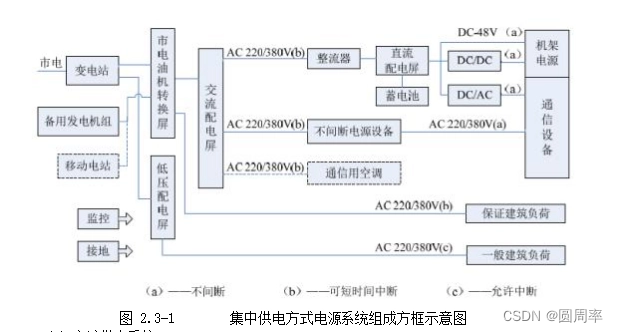

集中供电是指在通信局(站)内只设一个通信电源供电中心(如电力电池室)，所有通信设备都由该供电中心的电源供电。集中供电方式电源系统的组成示意图如下

1.交流供电系统

通信局(站)的交流供电系统由主用交流电源(市电)、变配电系统(包括高压配电设备及其操作电源、降压电力变压器、低压配电设备)、备用电源系统(包括备用发电机组及附属设备、移动电站)、交流不间断电源系统(包括UPS主机、相应的蓄电池组、输人输出配电柜)以及相关的配电线路组成。


(1)主用交流电源

主用交流电源为市电，一般从10 kV高压电网引入。

市电的可靠性用“市电不可用度”来衡量。市电的不可用度是指统计期内市电停电时间与统计期时间的比。

在我国通信行业标准YD/T 1051- 2018通信局(站)电源系统总技术要求)中，将市电供电方式分为一类、二类、三类和四类。

一类市电供电方式:是从两个稳定可靠的独立电源各引人一:路供电线,两路供电线不应有同时检修停电的供电方式。两路供电线宜配置备用电源自动投入装置。

一类市电供电方式的不可用度指标:平均年停电次数不大于0.74次,平均年停电时间不大于3.37小时，市电的年不可用度小于3. 85X10-4。

二类市电供电方式为满足以下两个条件之一者:

①从两个以上独立电源构成的稳定可靠的环形网上引入一路供电线的供电方式;

②从一个稳定可靠的电源或从稳定可靠的输电线路上引入一路供电线的供电方式。二类市电供电方式的不可用度指标:平均年停电次数不大于1.12次，平均年停电时间不大于4. 29小时,市电的年不可用度小于4. 90X10-4。

三类市电供电方式:是从一个电源引人一路供电线的供电方式。
三类市电供电方式的不可用度指标:平均年停电次数不大于3. 03次，平均年停电时间不大于12.7小时，市电的年不可用度小于1. 45X10-3。

(2)变配电系统

高压配电装置和降压电力变压器(又称配电变压器，简称变压器)组成通信局(站)的专用变电站。根据通信局(站)建设规模及用电负荷的不同，可分为室外小型专用变电站和室内专用变电站。

室外小型专用变电站将变压器安装在室外，变压器高压侧常用高压熔断器式跌落开关(跌落式熔断器)进行操作。

室内专用变电站将变压器安装在室内。当变压器容量不大于315 kVA时，一般不设高压开关柜,变压器高压侧常用高压负荷开关进行操作;变压器容量在630 kVA以上或有两路高压市电引人时，应配置适当的高压开关柜。

高压开关柜引人10kV高压市电，输送给降压电力变压器。它能保护本局的设备和配电线路,同时能防止本局的故障波及外线设备，还具有操作控制及监测电压、电流等性能。高压开关柜内装设高压开关电器、高压熔断器、高压仪用互感器、避雷器、继电保护装置以及电磁和手动操作机构。

降压电力变压器把三相10kV高压变成220/380V低压，用三相五线制(TN-S系统)配线方式输送给低压配电设备，为整个通信局(站)提供低压交流电。一般采用油浸式变压器，如在主楼内安装，应选用干式变压器。

低压配电设备进行低压供电的分配、通断控制、监测、告警和保护。在整个低压配电设备中，包括市电油机转换屏,用于由市电供电或备用发电机组供电的自动或手动切换;还包括电容补偿柜,其作用是自动补偿功率因数，使通信局(站)的功率因数保持在0.90以上。

(3)备用电源系统

通信局(站)一般应配置备用发电机组(通常为低压机组)，当市电停电时，用它供给220/380V交流电。备用发电机组主要采用柴油发电机组,不少通信局(站)采用了可以无人值守的自动化柴油发电机组，当市电停电时能自动启动、自动加载，在市电恢复后能自动卸载停机;燃气轮发电机组已在有的枢纽局使用，它与柴油发电机组相比，性能更好，具有体积小、质量轻、不需水冷却系统、发电品质好、运行可靠性高、使用寿命长和有利于环境保护等显著优点,但价格较昂贵。

移动电站是移动式的备用发电机组,使用机动灵活，用于应急供电。

需要注意，备用发电机组三相电压的相序，在交流供电系统的线位上必须与市电三相电压的相序一致;备用发电机组的零线和保护地线，必须分别与受电端的相应端子可靠连接。否则，会引起用电设备工作异常,甚至可能损坏设备。假如发现相序接错,应将接备用发电机组输出端三根相线中的任意两根对调。

现在通信局(站)装备了先进的信息通信技术设备,这些设备的正常运行十分依赖机房内的空调装置。例如程控交换机，当空调持续停止工作45分钟以上时,机房内的温升就可能使它难以维持正常工作,甚至发生瘫痪。所以，当代通信局(站)电源系统确保交流供电显得非常重要。一旦市电停电,应在15分钟内使备用发电机组启动运行，以保证机房空调等用电。

如上图2.3-1中保证建筑负荷是指保证照明、消防电梯和消防水泵等负荷;一般建筑负荷是指一般空调、一般照明以及生活用电等负荷。

在一类市电或二类市电供电方式下,备用发电机组的容量应能同时满足通信负荷功率、蓄电池组的充电功率、机房空调功率以及其他保证建筑负荷功率;在三类市电供电方式下，机组容量还应包括满足部分生活用电;如属于四类市电供电方式，则机组容量应包括满足全部生活用电。负荷大的大型互联网数据中心,其备用发电机组要优先选用10kV高压发电机组。它与10kV高压市电在高压开关柜中进行切换。

(4)交流不间断电源系统(UPS)

卫星通信地球站的通信设备、数据通信机房服务器及其终端网管监控服务器及其终端、计费系统服务器及其终端等，采用交流电源并要求交流电源不间断为此应采用交流不间断电源系统(UPS)及其相应的输人、输出配电柜对其供电。

UPS由整流器。蓄电池组逆变器和转换开关等部分组成:其输人、输出均为交流电。在通信电源系统中通常采用双变换UPS正常情况下,不论市电是否停电,均由UPS中的造变媒输出稳定、纯净的正弦波交流电压(50 Hz三相380 V或单相20 V)供给负裁,供电质量高。

2.直流供电系统

通信局(站)的直流供电系统由高频开关电源系统(简称开关电源)、蓄电池组和相关的馈电线路组成。其中高频开关电源系统是由交流配电屏(或交流配电单元)、整流器、直流配电屏(或直流配电单元)和监控器组成的成套设备。直流供电系统向各种通信设备、直流变换器(DC/DC)和逆变器(DC/AC)等提供直流不间断电源。

(1)交流配电屏

低交流配电屏输人低压交流电,对各高频开关整流器等进行供电的分配、通断控制、监测、告警和保护。

在大容量的通信用高频开关电源系统中，交流配电屏是其中的一个独立机柜。在容量相对较小的组合式高频开关电源设备中,没有单独的交流配电屏,但必有交流配电单元。

(2)整流器

整流器将低压交流电变成所需直流电。通信用整流器已由晶闸管整流器（相控整流器）发展到高频开关整流器。晶闸管整流器由于有笨重的工频变压器和低频滤波电感而使设备的体积和质量都很大，而且效率和功率因数都较低，智能化程度也低，因此逐渐被淘汰，由技术更先进的高频开关整流器取代。高频开关整流器采用无工频变压器整流、功率因数校正电路和脉宽调制高频开关电源技术，具有体积小、质量轻、高效率、高功率因数、高可靠性以及智能化程度高、可以远程监控、无人或少人值守等优点，现已得到广泛应用，并且逐渐在实现全数字化控制。
通信用高频开关整流器为模块化结构。在一个高频开关电源系统中，通常是若干高频开关整流器模块并联输出，输出电压自动稳定，各整流模块的输出电流自动均衡。
(3) 蓄电池组
蓄电池是一种可以储存电能的化学电源。充电时，电能变成化学能储存于蓄电池中;放电时，化学能变为电能，向负载供电。充、放电过程是可逆的，可以反复循环许多次。
传统蓄电池可分为酸性电解液（稀硫酸）的铅酸蓄电池和碱性电解液（氢氧化钾或氢氧化钠）的碱性蓄电池。
通信局（站）一般采用铅酸蓄电池。铅酸蓄电池已由防酸式铅酸蓄电池发展到阀控式密封铅酸蓄电池。阀控式密封铅酸蓄电池在使用中无酸雾排出，不会污染环境和腐蚀设备，可以和通信设备安装在同一机房，平时维护比较简便，蓄电池中无流动电解液，体积较小，可立放或卧放工作，蓄电池组可以进行积木式安装，节省占用空间，因此它在通信局（站）中得到了广泛应用。
蓄电池的运行有充放电循环和浮充两种工作方式。通信局（站）现在都采用全浮充工作方式， 即整流器与蓄电池组并联向负载（通信设备等）供电——通过直流配电屏连接，整流器的输出端、蓄电池组和负载始终并联，以—48 V 直流电源系统为例，如图1.2所示。
