网工实验笔记：MQC原理与配置

一、概述

MQC（Modular QoS Command-Line Interface，模块化QoS命令行）是指通过将具有某类共同特征的数据流划分为一类，并为同一类数据流提供相同的服务，也可以对不同类的数据流提供不同的服务。

MQC三要素

• 流分类（traffic classifier）

1. 配置流分类，用于匹配感兴趣数据流。
2. 可基于VLAN Tag、DSCP、ACL规则

• 流行为（traffic behavior）

1. 将感兴趣报文进行重定向。
2. 可以设置重定向的下一跳IP地址或出接口。

• 流策略（traffic policy）

1. 在接口入方向上应用流策略
2. 对属于该VLAN并匹配流分类中规则的入方向报文实施策略控制
3. 在全局或板卡上应用流策略

想要华为数通配套实验拓扑和配置笔记的朋友们点赞+关注，评论区留下邮箱发给你!

二、实验配置

1.     实验目的

1. 熟悉MQC的应用场景
2. 掌握MQC的配置方法

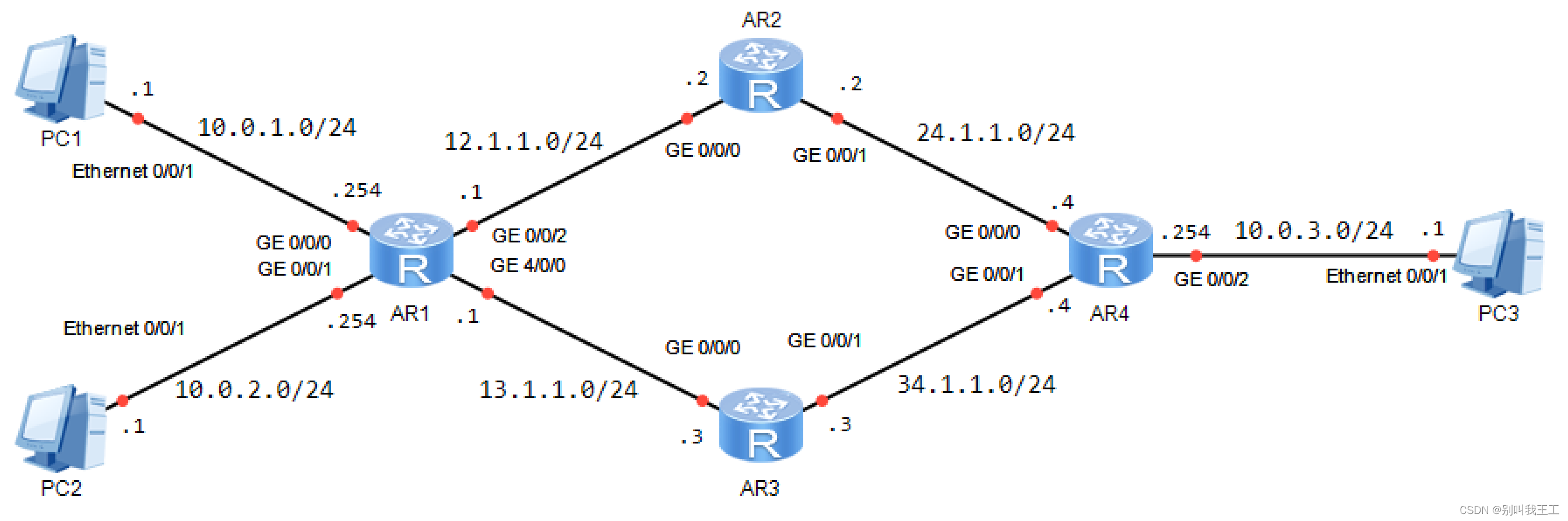

2.     实验拓扑

实验拓扑如图所示：



3.     实验步骤

（1）     IP地址的配置

AR1的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname AR1

[AR1]int g0/0/0

[AR1-GigabitEthernet0/0/0]ip address 10.0.1.254 24

[AR1-GigabitEthernet0/0/0]quit

[AR1]int g0/0/1

[AR1-GigabitEthernet0/0/1]ip address 10.0.2.254 24

[AR1-GigabitEthernet0/0/1]quit

[AR1]int g0/0/2

[AR1-GigabitEthernet0/0/2]ip address 12.1.1.1 24

[AR1-GigabitEthernet0/0/2]quit

[AR1]int g4/0/0

[AR1-GigabitEthernet4/0/0]ip ad

[AR1-GigabitEthernet4/0/0]ip address 13.1.1.1 24

[AR1-GigabitEthernet4/0/0]quit

AR2的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname AR2

[AR2]int g0/0/0

[AR2-GigabitEthernet0/0/0]ip address 12.1.1.2 24

[AR2-GigabitEthernet0/0/0]quit

[AR2]int g0/0/1

[AR2-GigabitEthernet0/0/1]ip address 24.1.1.2 24

[AR2-GigabitEthernet0/0/1]quit

AR3的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname AR3

[AR3]int g0/0/0

[AR3-GigabitEthernet0/0/0]ip address 13.1.1.3 24

[AR3-GigabitEthernet0/0/0]quit

[AR3]int g0/0/1

[AR3-GigabitEthernet0/0/1]ip address 34.1.1.3 24

[AR3-GigabitEthernet0/0/1]quit

AR4的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname AR4

[AR4]int g0/0/0

[AR4-GigabitEthernet0/0/0]ip address 24.1.1.4 24

[AR4-GigabitEthernet0/0/0]quit

[AR4]int g0/0/1

[AR4-GigabitEthernet0/0/1]ip address 34.1.1.4 24

[AR4-GigabitEthernet0/0/1]quit

[AR4]int g0/0/2

[AR4-GigabitEthernet0/0/2]ip address 10.0.3.254 24

[AR4-GigabitEthernet0/0/2]quit

PC1的配置

PC1的配置如图所示：

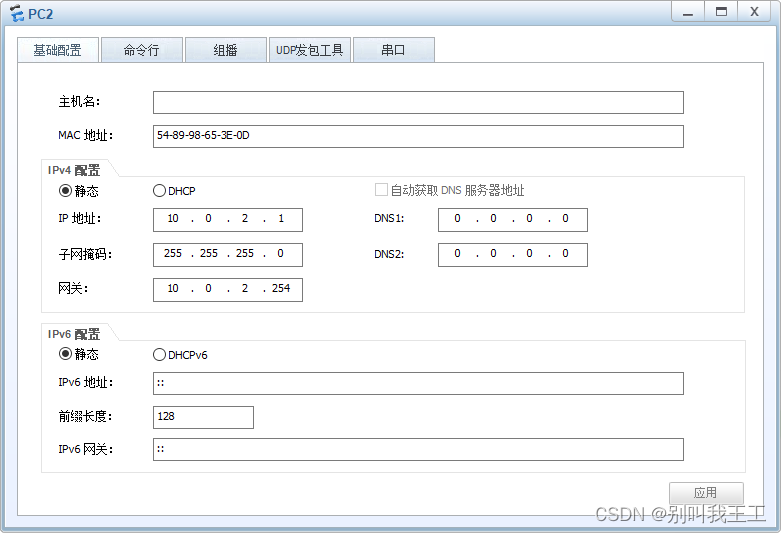

PC2的配置

PC2的配置如图所示：



PC3的配置

PC3的配置如图所示：

 想要华为数通配套实验拓扑和配置笔记的朋友们点赞+关注，评论区留下邮箱发给你!

（2）     配置OSPF

AR1的配置

[AR1]ospf router-id 1.1.1.1

[AR1-ospf-1]area 0

[AR1-ospf-1-area-0.0.0.0]network 10.0.1.0 0.0.0.255

[AR1-ospf-1-area-0.0.0.0]network 10.0.2.0 0.0.0.255

[AR1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

[AR1-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.255

[AR1-ospf-1-area-0.0.0.0]quit

AR2的配置

[AR2]ospf router-id 2.2.2.2

[AR2-ospf-1]area 0

[AR2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

[AR2-ospf-1-area-0.0.0.0]network 24.1.1.0 0.0.0.255

[AR2-ospf-1-area-0.0.0.0]quit

AR3的配置

[AR3]ospf router-id 3.3.3.3

[AR3-ospf-1]area 0

[AR3-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.255

[AR3-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255

[AR3-ospf-1-area-0.0.0.0]quit

AR4的配置

[AR4]ospf router-id 4.4.4.4

[AR4-ospf-1]area 0

[AR4-ospf-1-area-0.0.0.0]network 24.1.1.0 0.0.0.255

[AR4-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255

[AR4-ospf-1-area-0.0.0.0]network 10.0.3.0 0.0.0.255

[AR4-ospf-1-area-0.0.0.0]quit

（3）     查看AR1上的OSPF路由表

[AR1]display ip routing-table protocol ospf

Route Flags: R - relay, D - download to fib

------------------------------------------------------------------------------

Public routing table : OSPF

         Destinations : 3        Routes : 4

OSPF routing table status : <Active>

         Destinations : 3        Routes : 4

Destination/Mask    Proto   Pre  Cost   Flags    NextHop      Interface

       10.0.3.0/24   OSPF   10   3      D       12.1.1.2     GigabitEthernet0/0/2

                           OSPF   10   3      D       13.1.1.3     GigabitEthernet4/0/0

       24.1.1.0/24   OSPF   10   2      D       12.1.1.2     GigabitEthernet0/0/2

       34.1.1.0/24   OSPF   10   2      D       13.1.1.3     GigabitEthernet4/0/0

OSPF routing table status : <Inactive>

         Destinations : 0        Routes : 0

以上输出我们可以发现从AR1去往PC3存在等价路由，也就是说PC1去访问PC3的流量路径可能是PC1-AR1-AR2-AR4-PC3,也可能是PC1-AR1-AR3-AR4-PC3

（4）     配置MQC使得PC1访问PC3的流量路径为PC1-AR1-AR2-AR4-PC3，PC2访问PC3的流量路径为PC2-AR1-AR3-AR4-PC3

PC1访问PC3的的配置

[AR1]acl 3000

[AR1-acl-adv-3000]rule 5 permit ip source  10.0.1.1 0 destination 10.0.3.1 0

[AR1-acl-adv-3000]quit

[AR1]traffic classifier pc1-pc3 operator or   // 定义流分类

[AR1-classifier-pc1-pc3]if-match acl 3000

[AR1-classifier-pc1-pc3]quit

[AR1]traffic behavior pc1-pc3   //定义流行为

[AR1-behavior-pc1-pc3]redirect ip-nexthop 12.1.1.2

[AR1-behavior-pc1-pc3]quit

[AR1]traffic policy pc1-pc3   //绑定流分类和流行为

[AR1-trafficpolicy-pc1-pc3]classifier pc1-pc3 behavior pc1-pc3

[AR1-trafficpolicy-pc1-pc3]quit

[AR1]interface g0/0/0   //接口调用流策略

[AR1-GigabitEthernet0/0/0]traffic-policy pc1-pc3 inbound

[AR1-GigabitEthernet0/0/0]quit

PC2访问PC3的的配置

[AR1]acl 3001

[AR1-acl-adv-3001]rule 5 permit ip source 10.0.2.1 0 destination 10.0.3.1 0

[AR1-acl-adv-3001]quit

[AR1]traffic classifier pc2-pc3 operator or

[AR1-classifier-pc2-pc3]if-match acl 3000

[AR1-classifier-pc2-pc3]quit

[AR1]traffic behavior pc2-pc3

[AR1-behavior-pc2-pc3]redirect ip-nexthop 13.1.1.3

[AR1-behavior-pc2-pc3]quit

[AR1]traffic policy pc2-pc3

[AR1-trafficpolicy-pc2-pc3]classifier pc2-pc3 behavior pc2-pc3

[AR1-trafficpolicy-pc2-pc3]quit

[AR1]int g0/0/1

[AR1-GigabitEthernet0/0/1]traffic-policy pc2-pc3 inbound

[AR1-GigabitEthernet0/0/1]quit

4.     实验调试

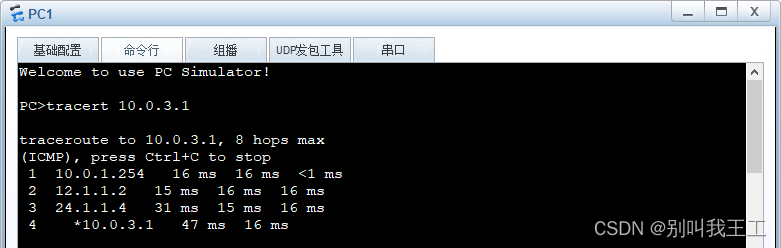

（1）在PC1上tracert  10.0.3.1

PC1的配置如图所示：

通过以上输出可以看到PC1访问PC3的路径为PC1-AR1-AR2-AR4-PC3

（2）在PC2上tracert  10.0.3.1

PC2的配置如图所示：

通过以上输出可以看到PC2访问PC3的路径为PC2-AR1-AR3-AR4-PC3
