IPv6基础知识与核心功能详解

一、IPv6地址类型

IPv6地址分为单播地址、组播地址、任播地址

1、单播地址

        ①全球单播地址

                全球唯一地址，类似于IPv4的公网IP地址，以2000:: /3开头

        ②链路本地地址

                以FE80::/10开头，用于同一链路内通信，不可路由

        ③唯一本地地址

                以FC00::/7开头，用于私有网络，避免地址冲突

        ④环回地址

                以::1/128,等同于IPv4中的127.0.0.1

        ⑤未指定地址

                以::/128开头，用于初始化或默认路由，等同于IPv4的0.0.0.0

2.组播地址

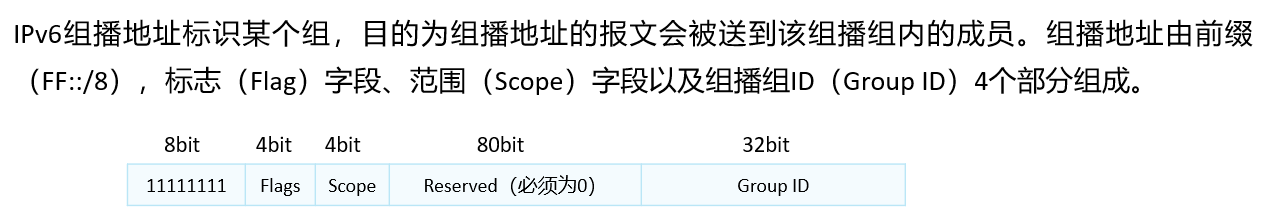

 地址结构：

 范围：FF00::/8    FF00--FFFF

       11111111：固定前缀8bit

• flags 4bit
  • 用来表示永久或临时组播地址
  • 0000表示永久组播地址
  • 0001表示临时组播地址
• Scope（范围）4bit



• Reserved（必须为0）80bit
• Group ID组播组 32bit

• IPv6组播有自己的MAC地址

  • 1、IPv4组播MAC地址的高24bit为0x01005E，第25bit为0，低23bit为IPv4组播地址的低23bit映射。
    • 由于IPv4组播地址的高4bit是1110，代表组播标识，而低28bit中只有23bit被映射到IPv4组播MAC地址，这样IPv4组播地址中就有5bit信息丢失。于是，就有32个IPv4组播地址映射到了同一个IPv4组播MAC地址上，因此在二层处理过程中，设备可能要接收一些本IPv4组播组以外的组播数据，而这些多余的组播数据就需要上层进行过滤了。
        2、IPv6组播MAC地址的前16bit为“33:33”，是专门为IPv6组播预留的MAC地址前缀。后               32bit从组播IPv6地址的后32bit直接映射而来。

 3、任播地址

作用：可以实现最优路径备份

一般用在DNS和HTTP

不开启DAD（重复地址检测）功能

二、无状态地址自动配置（SLAAC）

1、原理：

       设备通过接收路由器发送的路由器通告（RA）报文，获取网络前缀（Prefix）和默认网关信息，结合自身接口标识符（EUI-64或随机生成）生成IPv6地址。

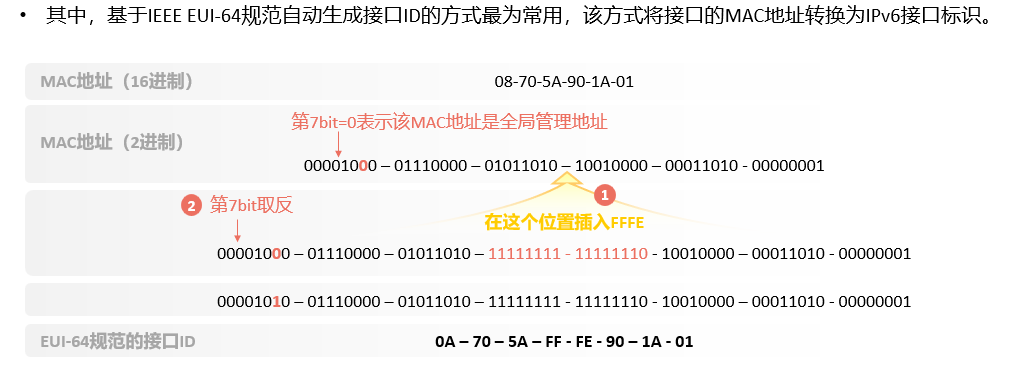

2、怎么使用EUI-64生成接口？

• 从MAC地址中间插入FFFE，组成64bit，将第七bit取反，生成64bit接口标识
• MAC地址，第1bit为0，叫做全局管理地址
• MAC地址，第1bit为1，叫做本地管理地址
• 华为设备中第7bit不管是0还是1，进行EUI-64规范时，要求取反
• 思科设备中，不管是0还是1，都要变成1

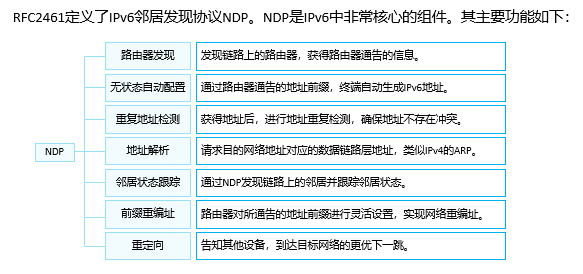

三、邻居发现协议（NDP）

功能：

替代IPv4的ARP和ICMP路由发现，实现地址解析，重复地址检测（DAD），路由器发现等

关键报文：

路由器请求（RS）：主机请求路由器发送RA报文

路由器通告（RA）：路由器广播网络前缀和参数

邻居请求（NS）：解析链路层地址或检测地址冲突

邻居通告（NA）：响应NS或主动更新链路层地址

四、地址冲突检测（DAD）

类似于IPv4的ARP报文

原理：

设备在配置地址前，发送NS报文（目标地址为待配置地址）若收到其他节点的NA报文（源地址相同），则地址冲突需重新配置。

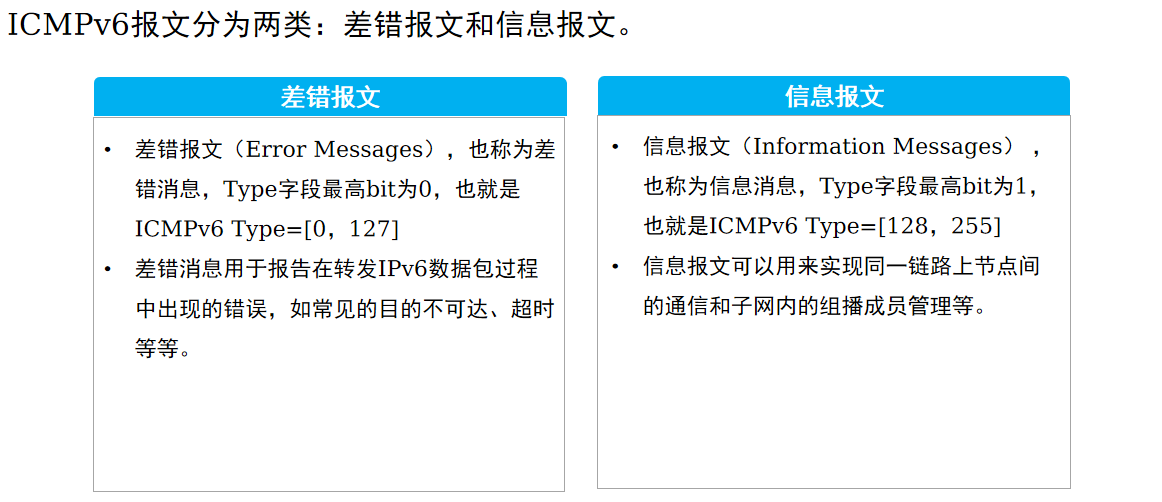

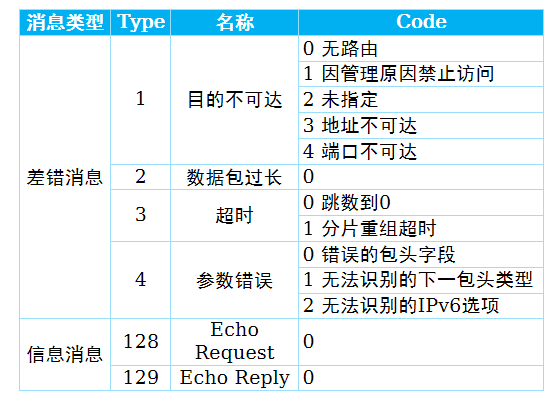

五、ICMP不同消息类型

1、差错消息（0-127）

        1---目的不可达：数据包无法送达

        2---数据包过长：数据包超过链路MTU

        3---超时：跳数限制耗尽

        4---参数错误

2、信息消息（128-255）

        128/129---回显请求/应答：类似于IPv4的ping

        133/134---路由器请求/通告：NDP核心功能

        135/136---邻居请求/通告：地址解析和可达性确认

        137---重定向：路由器通知主机更优路劲
