从零开始使用EVE-NG

一、EVE-NG是什么

EVE-NG（Emulated Virtual Environment - Next Generation）翻译成中文就是下一代网络虚拟仿真环境。是一种功能强大的网络模拟器和实验平台。

二、EVE-NG的起源与发展

它的前身为 Unetlab，后来发展成为 EVE-NG。最初是为了满足网络工程师对网络模拟和实验的需求而开发的，随着技术的不断发展，其功能和性能不断提升，逐渐成为网络研究、教育和培训领域的重要工具。

三、EVE-NG功能特性

1、多厂商设备模拟

 能够模拟众多网络设备厂商的产品，如 Cisco、Juniper、F5、Check Point、Fortinet 等的网络设 备操作系统，这使得用户可以在一个平台上对不同厂商的设备进行配置、管理和测试，方便进行技术学习和对比。

2、多种操作系统支持

不仅可以模拟网络设备，还能运行 Windows、Ubuntu、CentOS、macOS 等主机操作系统，以及 VMware、OpenStack、Proxmox VE 等虚拟化 / 云计算操作系统，为用户提供了丰富的实验环境。

3、高仿真度

提供高度仿真的网络环境，能够模拟真实网络中的各种场景，如网络拓扑结构、设备配置、数据传输等，帮助用户更好地理解和掌握网络技术。

4、灵活的交互模式

与传统的网络模拟器相比，EVE-NG 在交互模式上更具优势。它采用类似于 C/S（客户端 / 服务器）的模型，EVE-NG 作为服务端，用户端可以是支持 HTTP/HTTPS 的任意操作系统，方便用户进行远程访问和管理。

四、EVE-NG应用场景

1、网络安全研究

• 可以模拟复杂的网络安全场景，如网络攻击、漏洞利用等，帮助研究人员测试和验证新的网络安全技术和策略，提高网络的安全性。
• 网络性能优化：通过模拟不同的网络环境和负载情况，用户可以分析网络的性能瓶颈，优化网络配置，提高网络的性能和可靠性。
• 网络协议开发和测试：能够模拟各种网络协议，使开发人员能够在仿真环境中测试和验证新的网络协议和算法，减少实际网络环境中的测试成本和风险。
• 教育和培训：为网络工程专业的学生和培训人员提供了一个实践平台，帮助他们更好地理解和掌握网络技术，提高实际操作能力。

五、EVE-NG的安装与使用

1、安装EVE-NG所需环境

(1)VMWare      (2)EVE-NG镜像     (3)Xshell      (4)XFTP

2、VMWare的下载

由于VMWare被博通收购，需要在VMWare官网跳转到博通官网进行下载

 博通官网：www.broadcom.com

VMWare官网:www.vmware.com

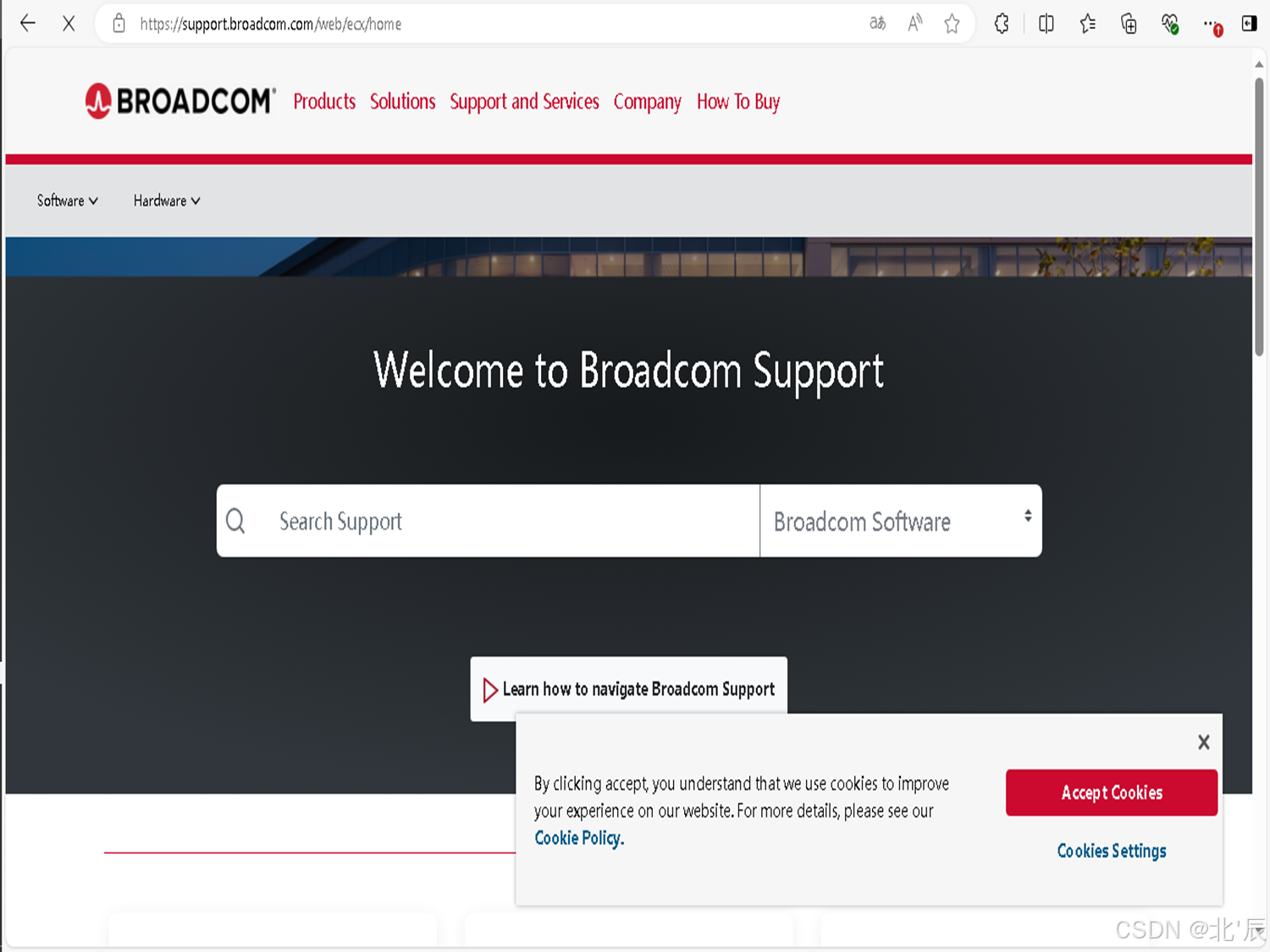

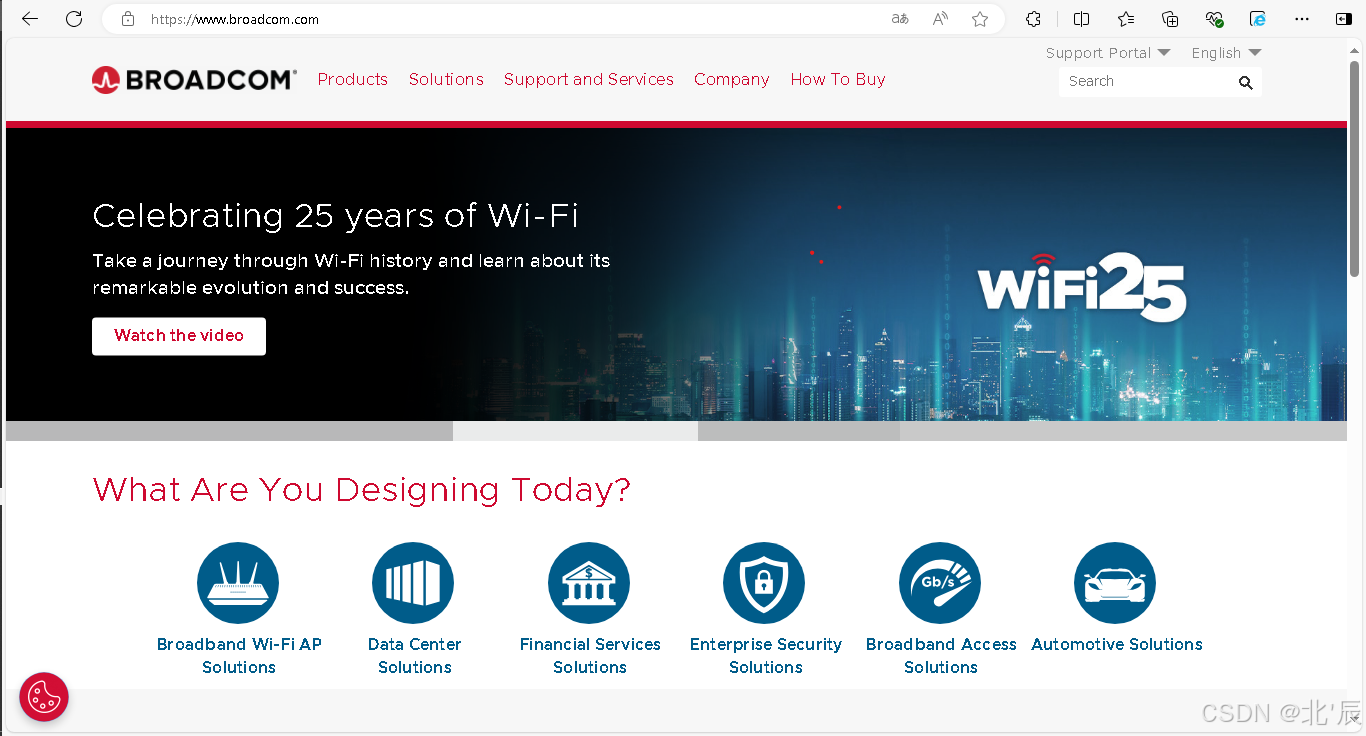

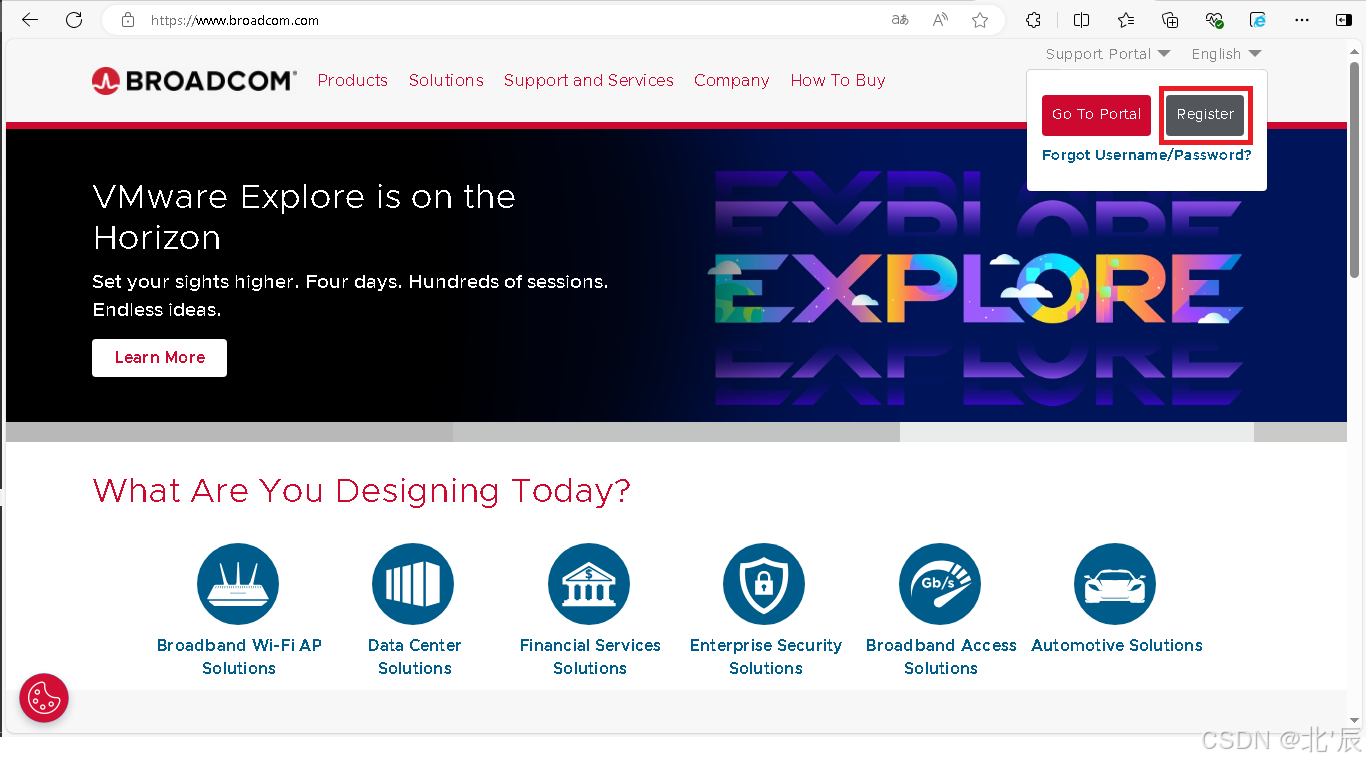

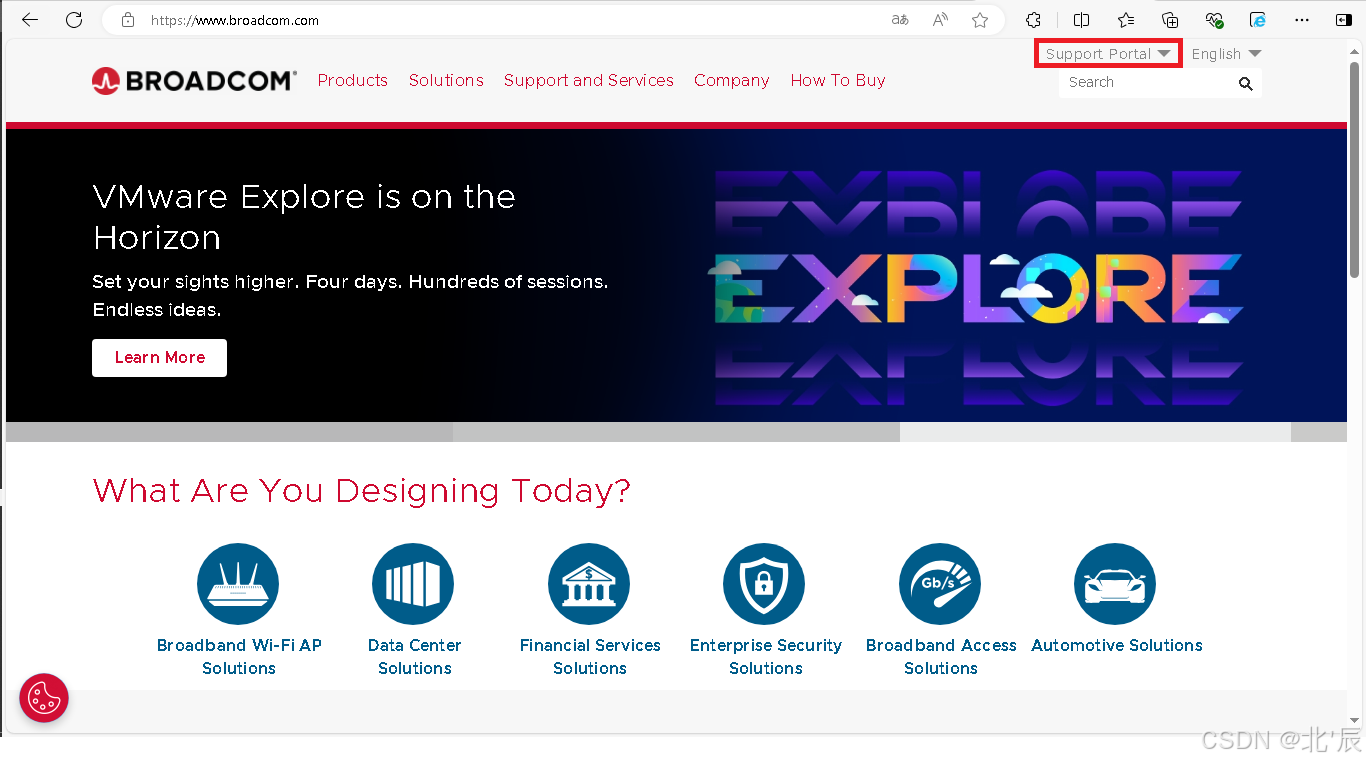

(1)打开博通官网注册账号

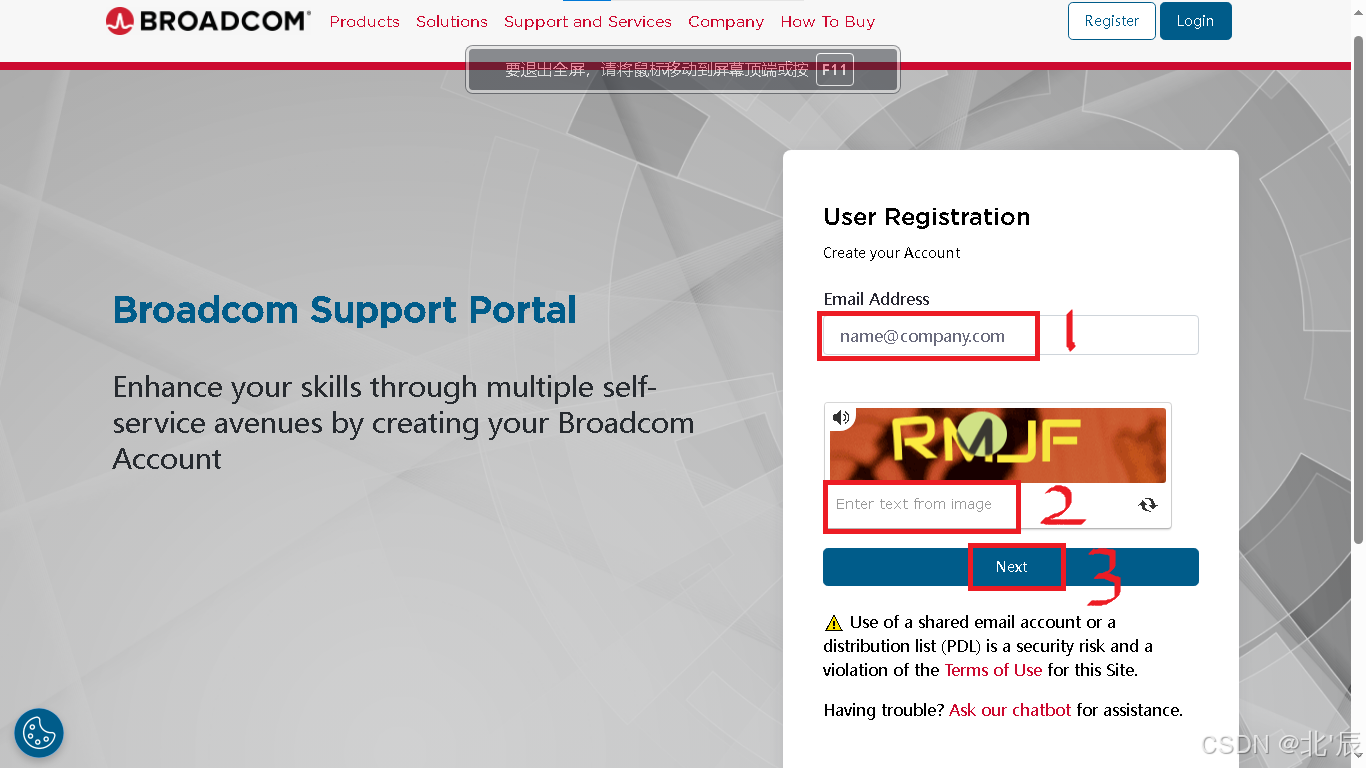

填写电子邮箱和验证码：

输入验证码：

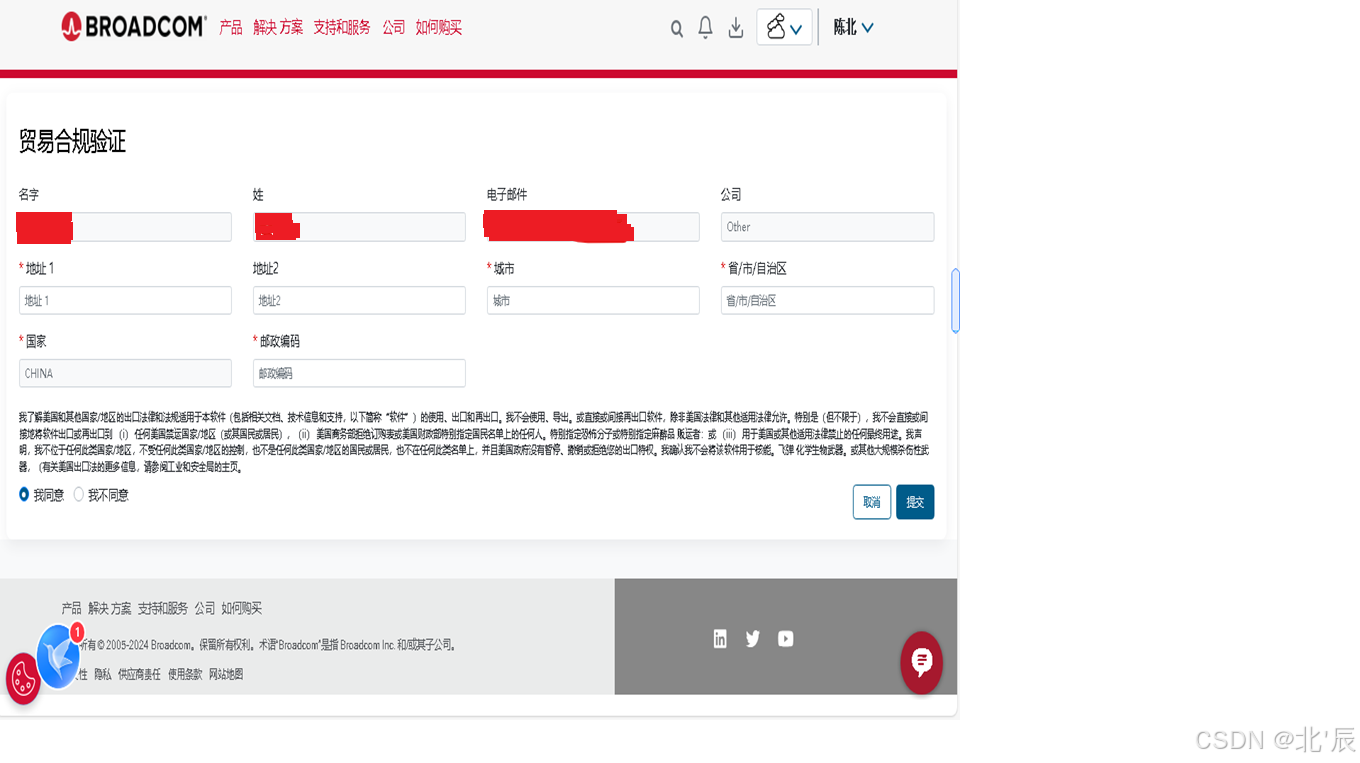

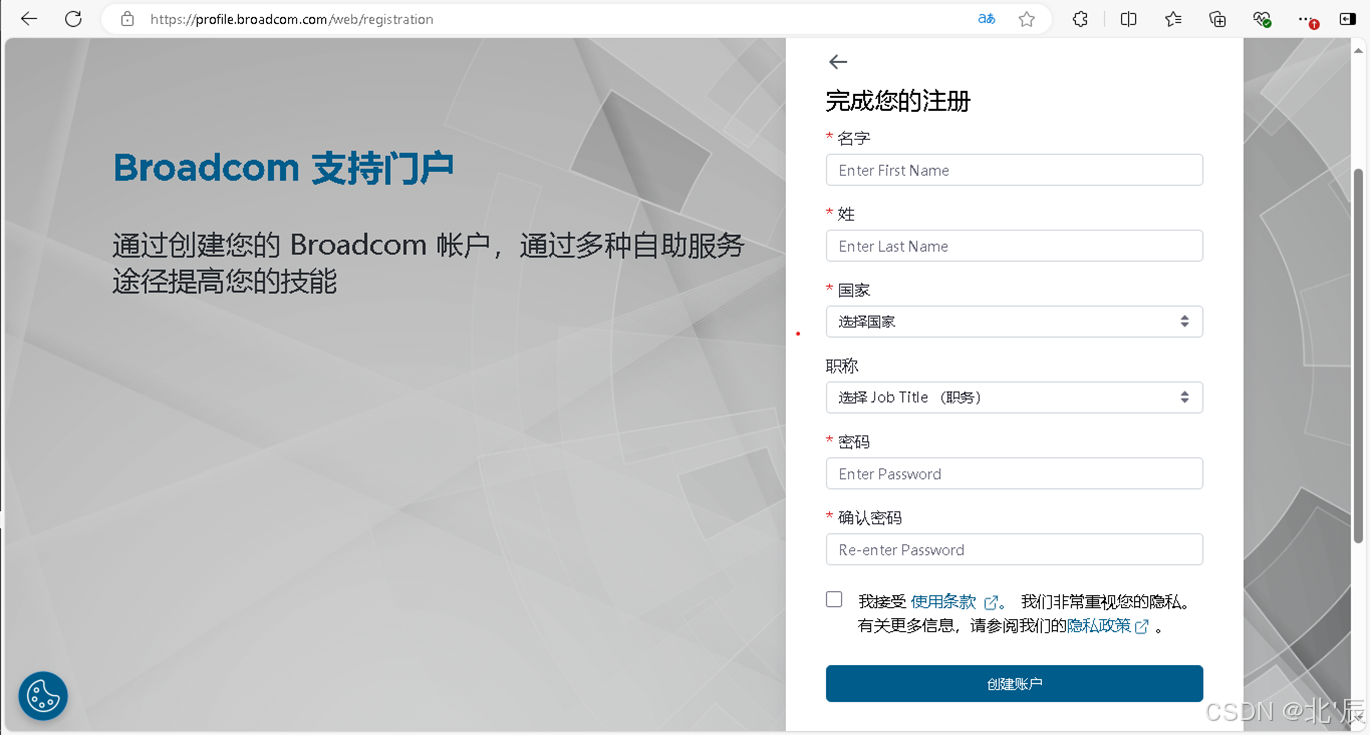

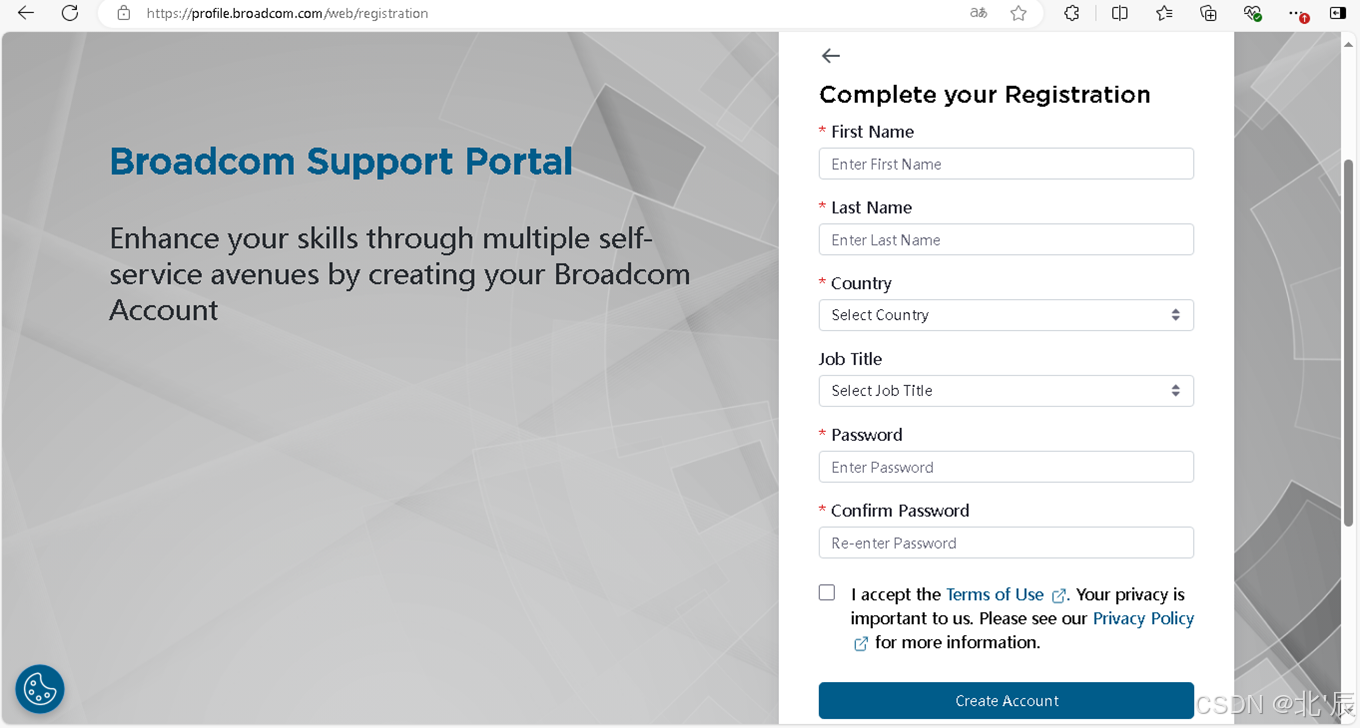

填写个人信息：

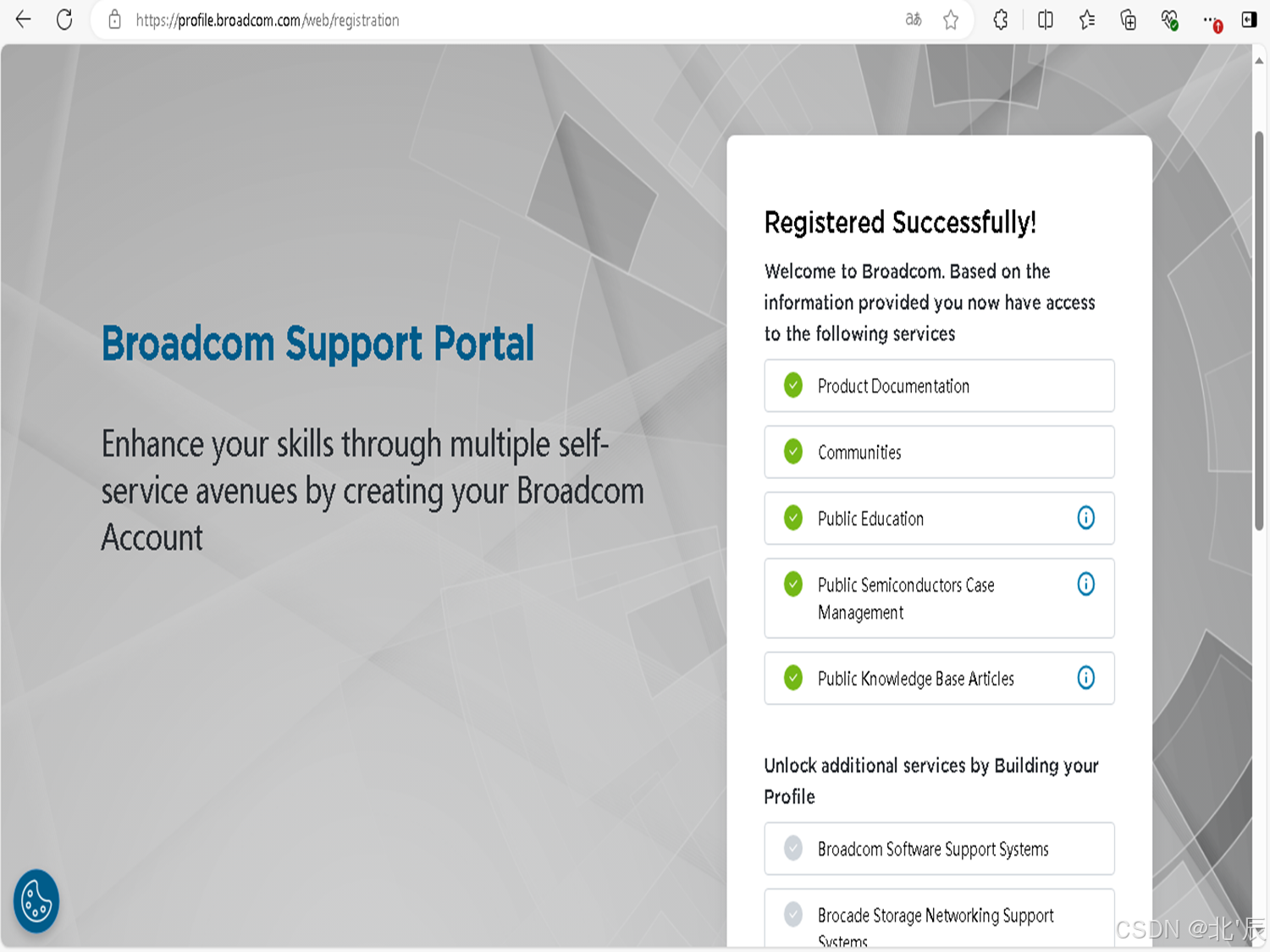

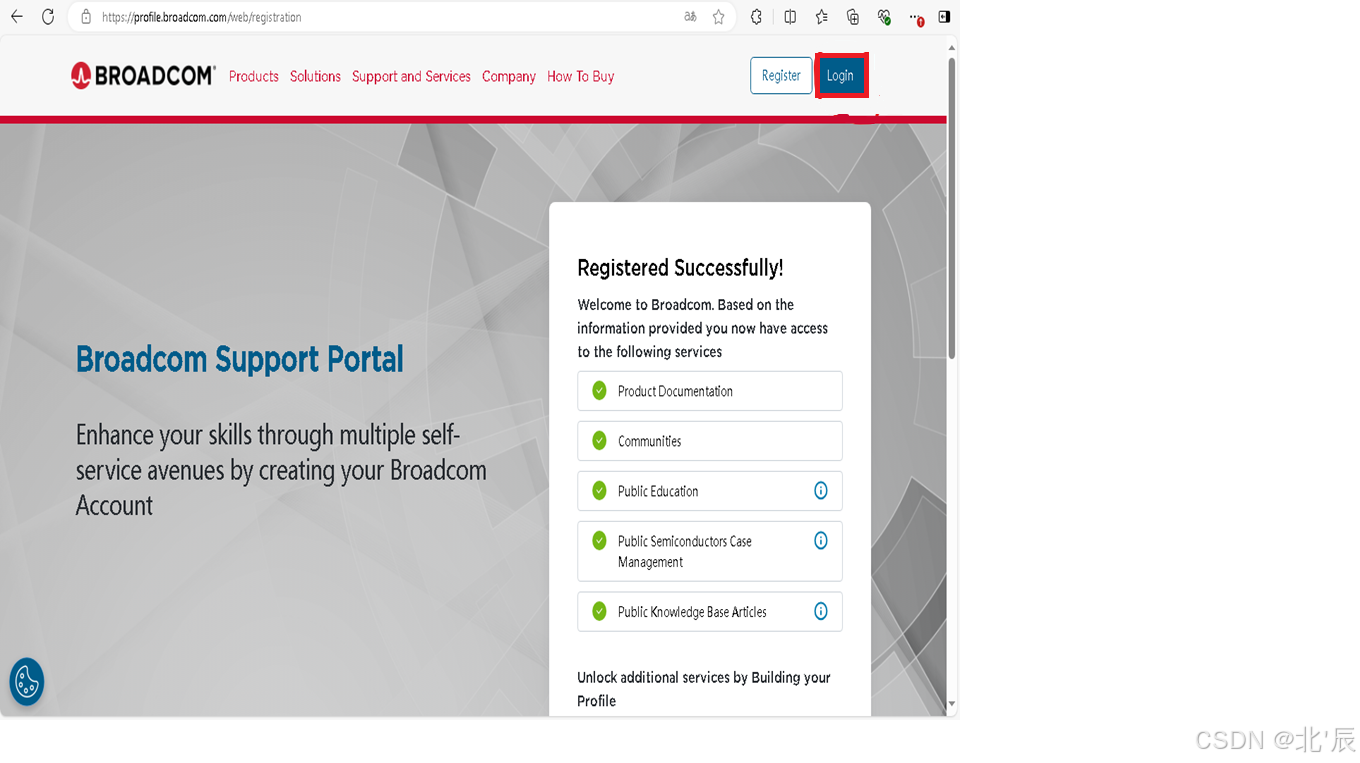

注册成功：

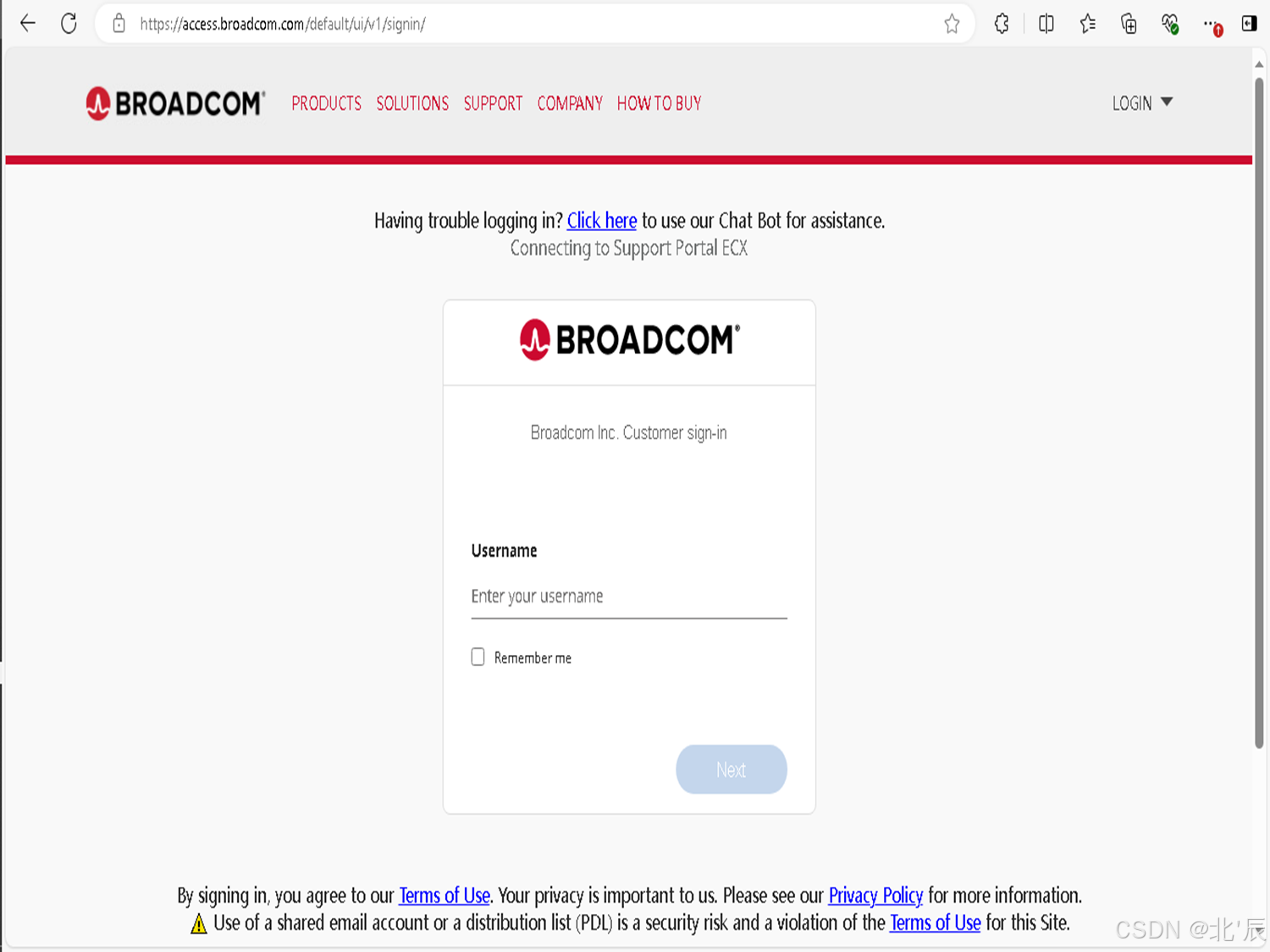

点击右上角进行登录：

填写邮箱地址：

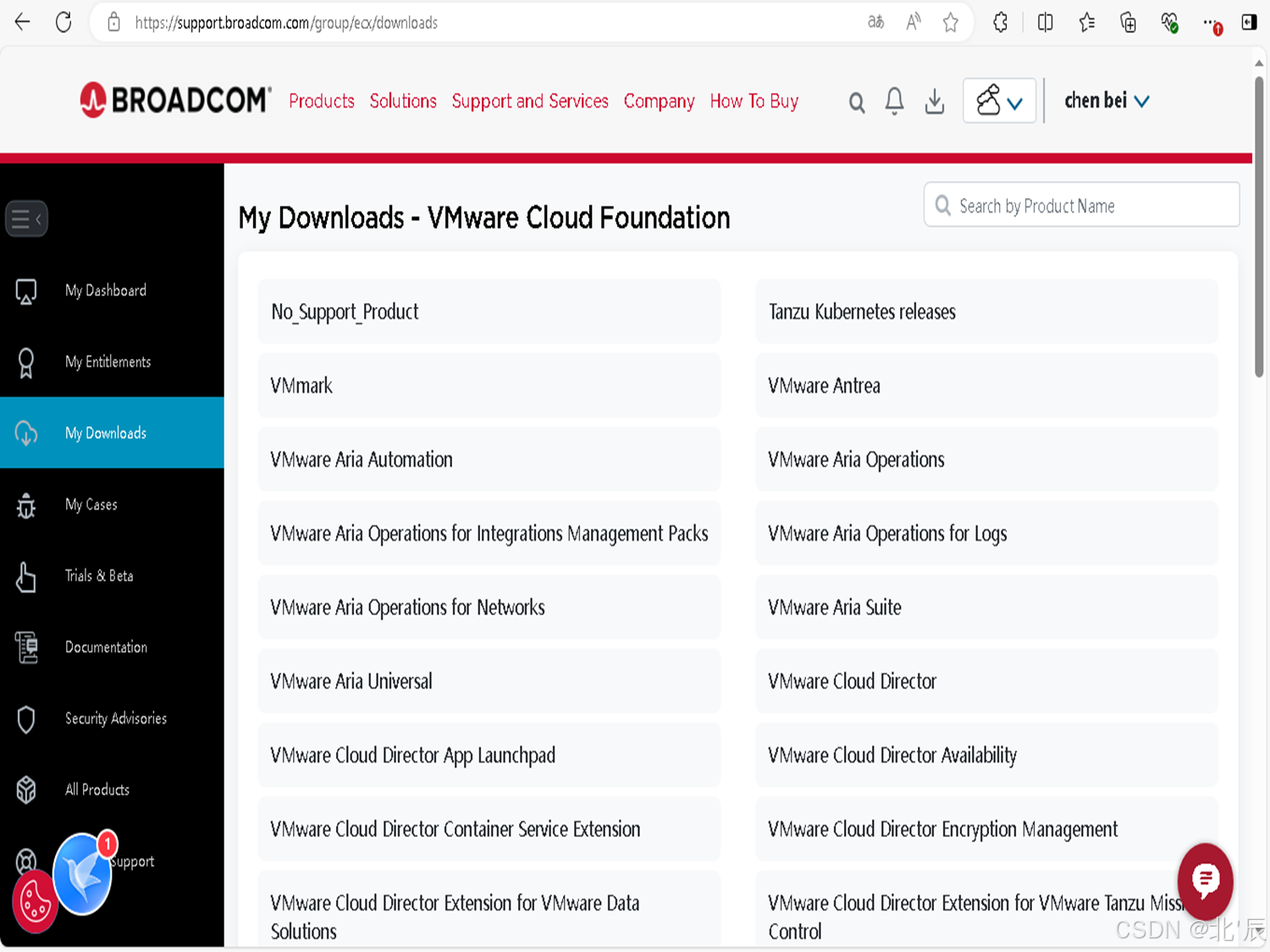

登陆成功：

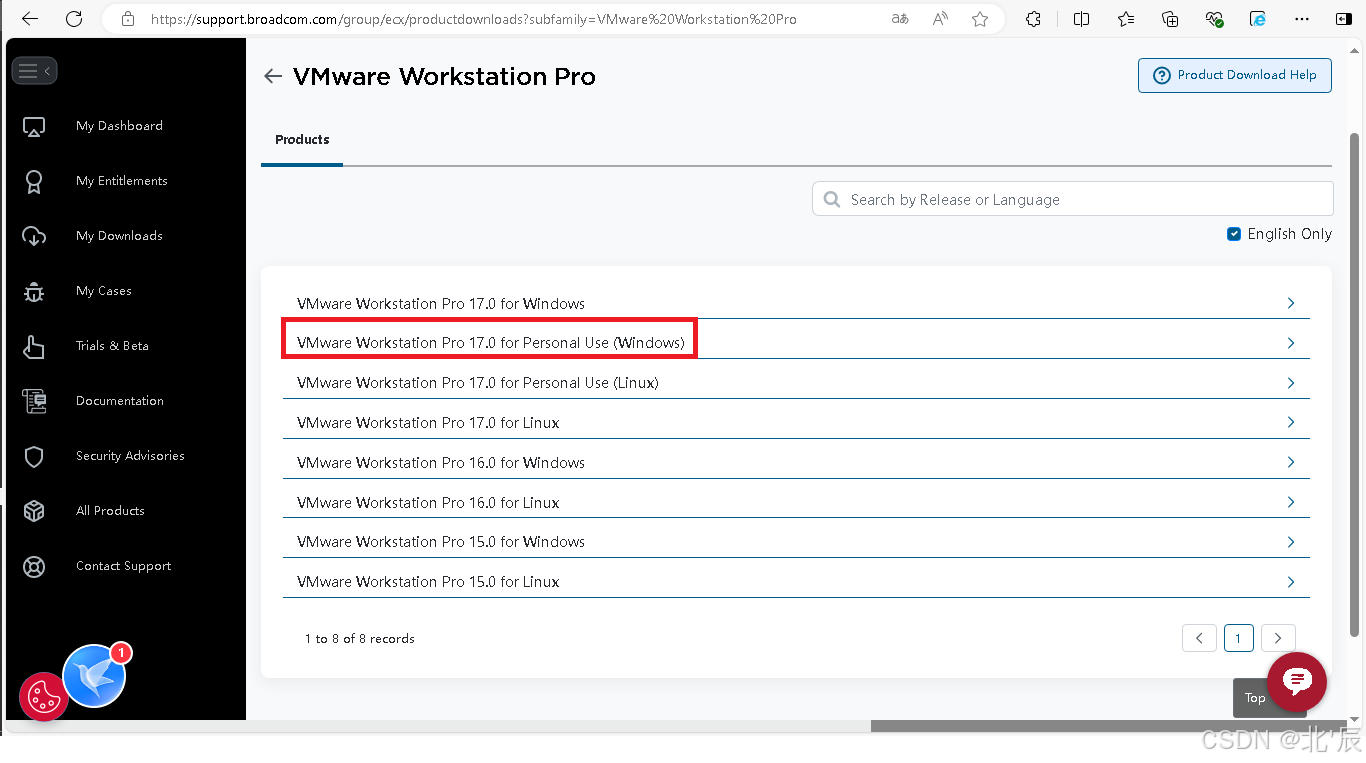

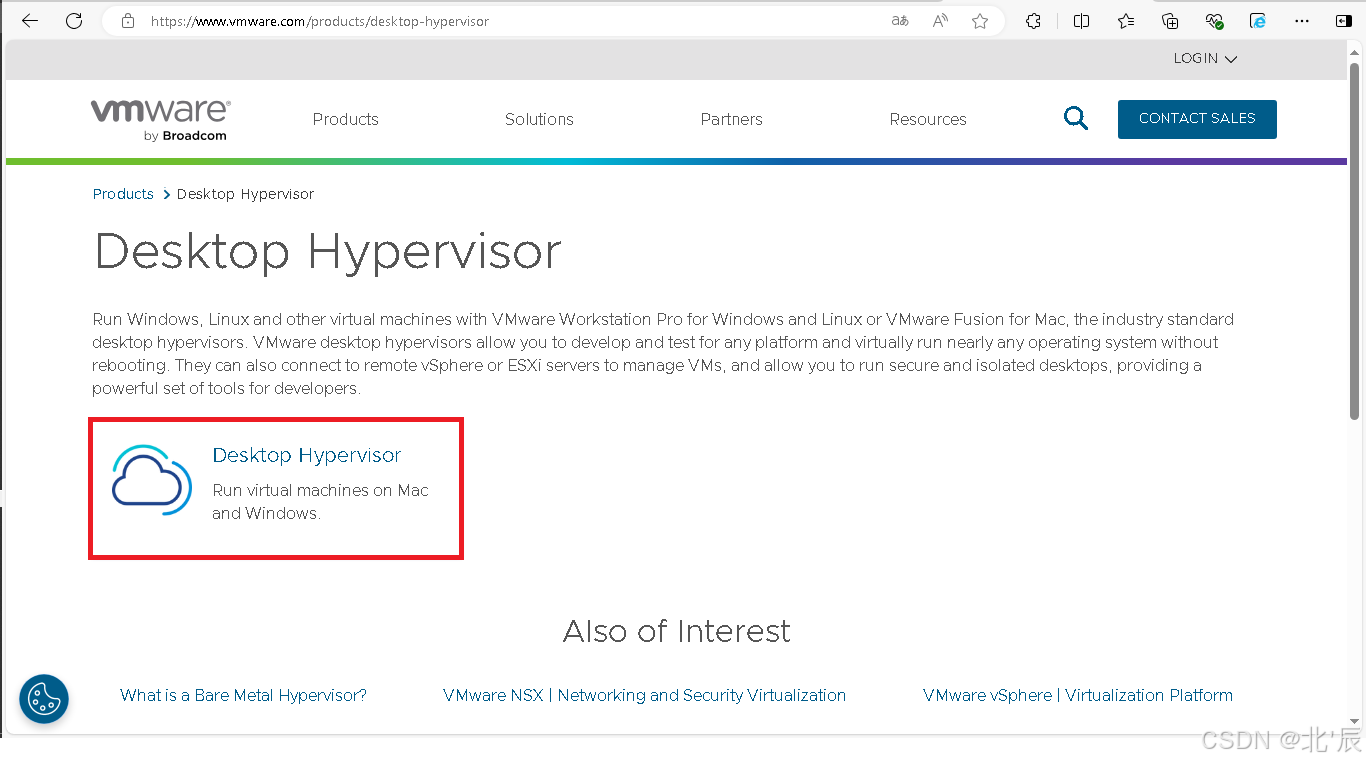

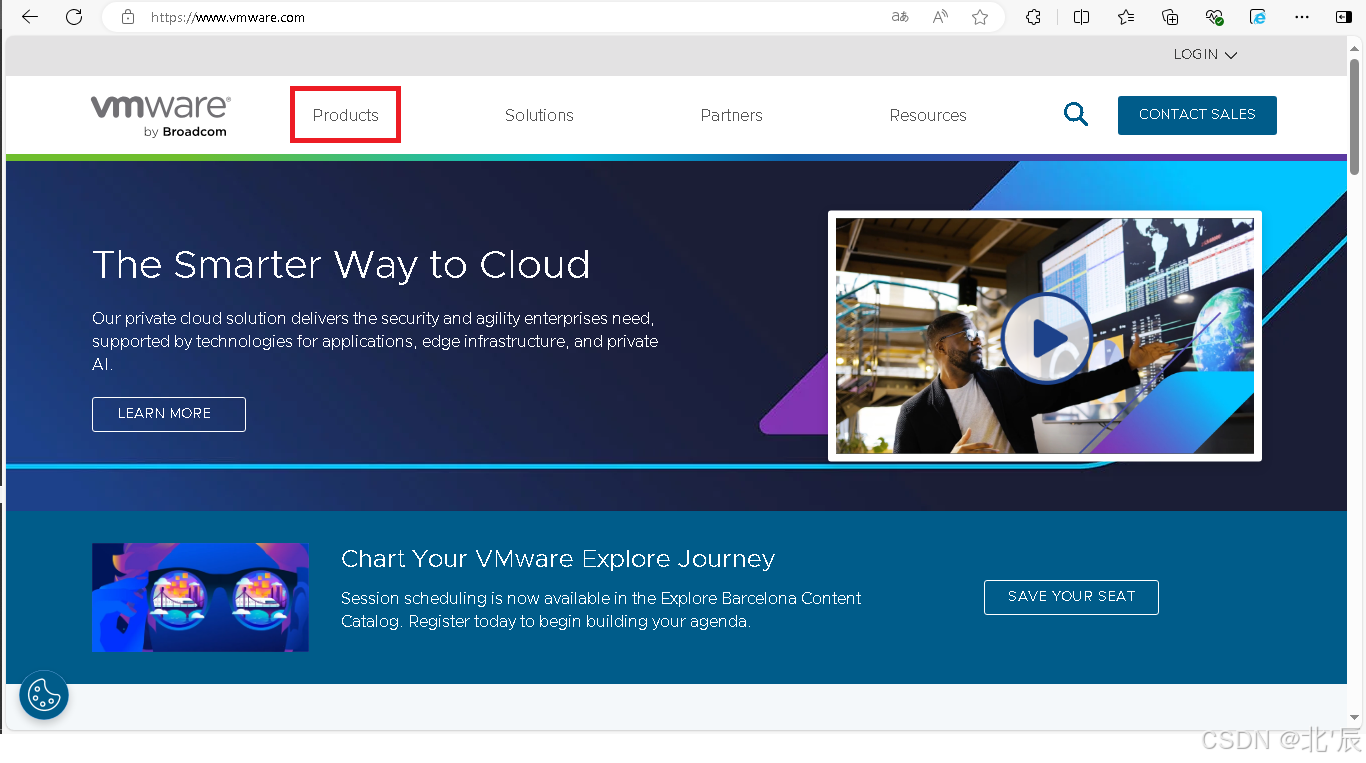

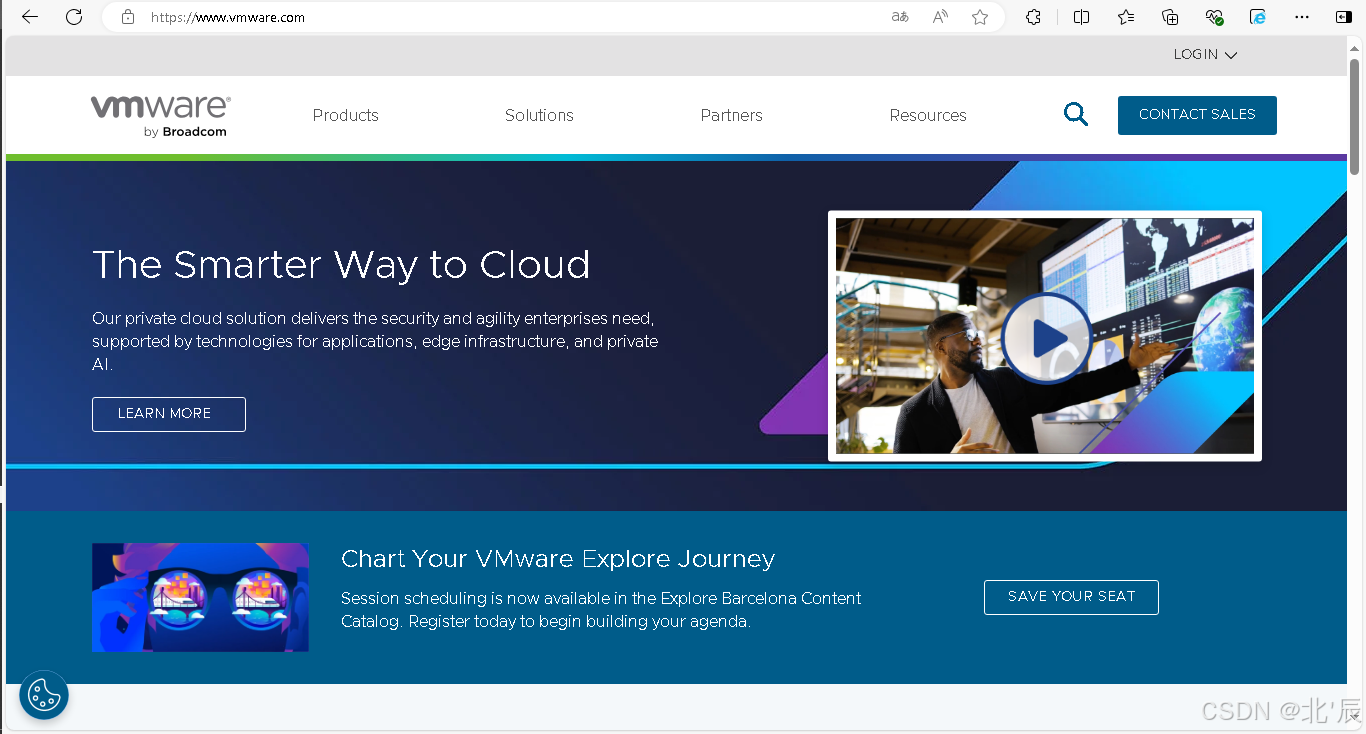

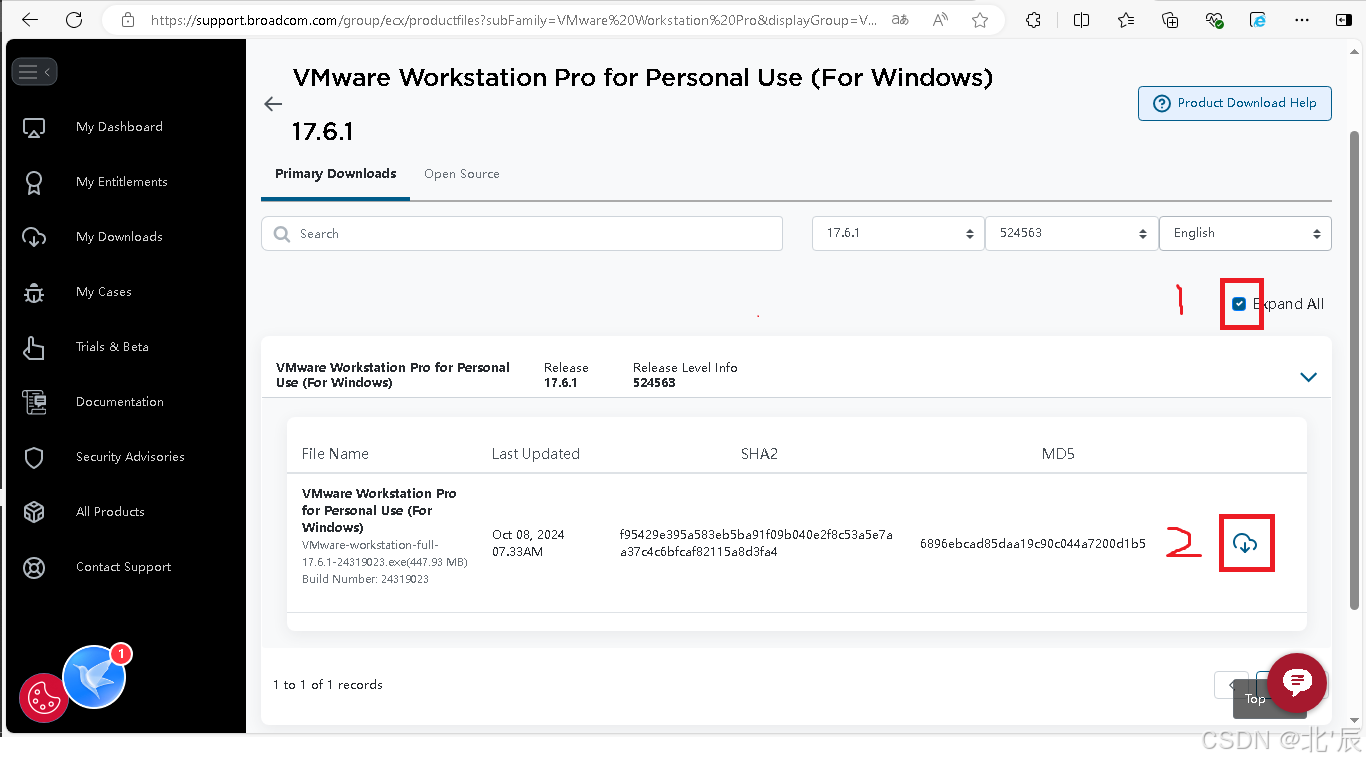

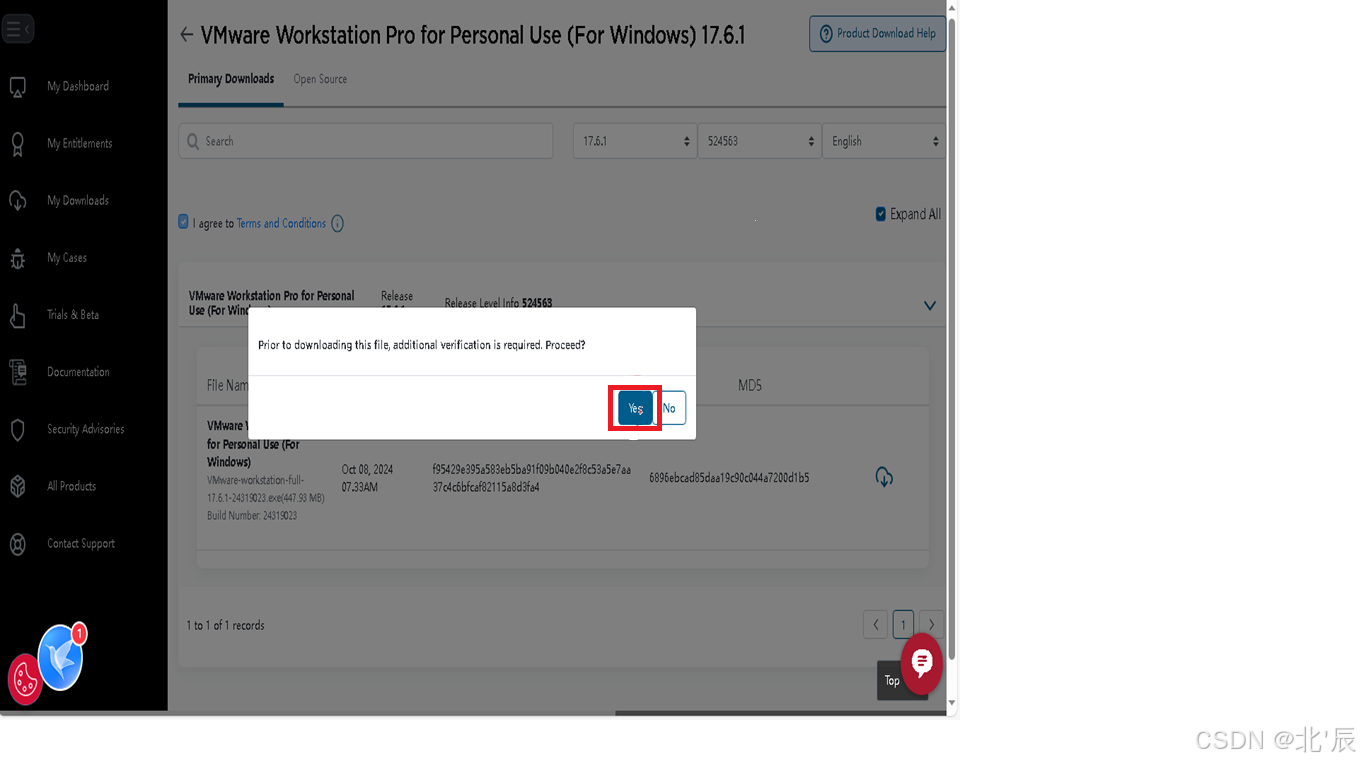

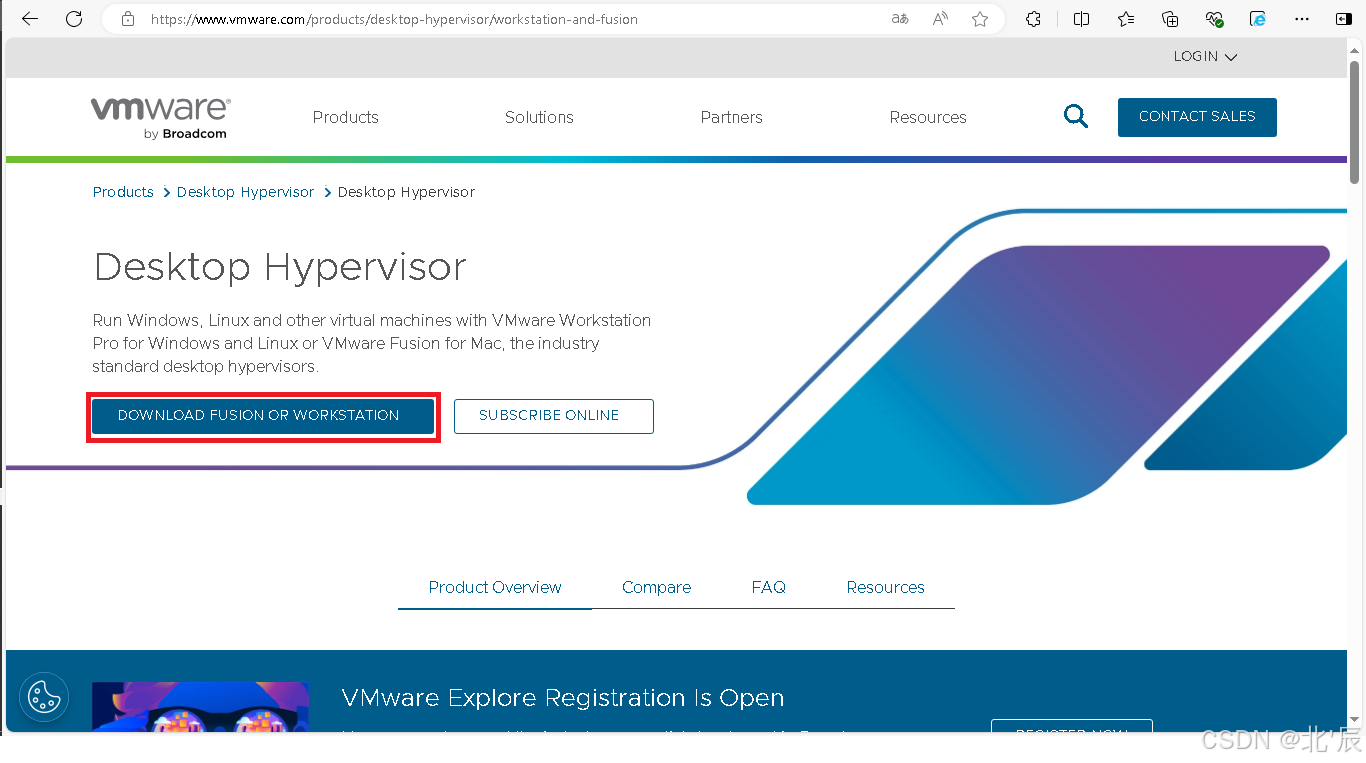

(2)打开VMWare官网

VMWare官网：www.vmware.com

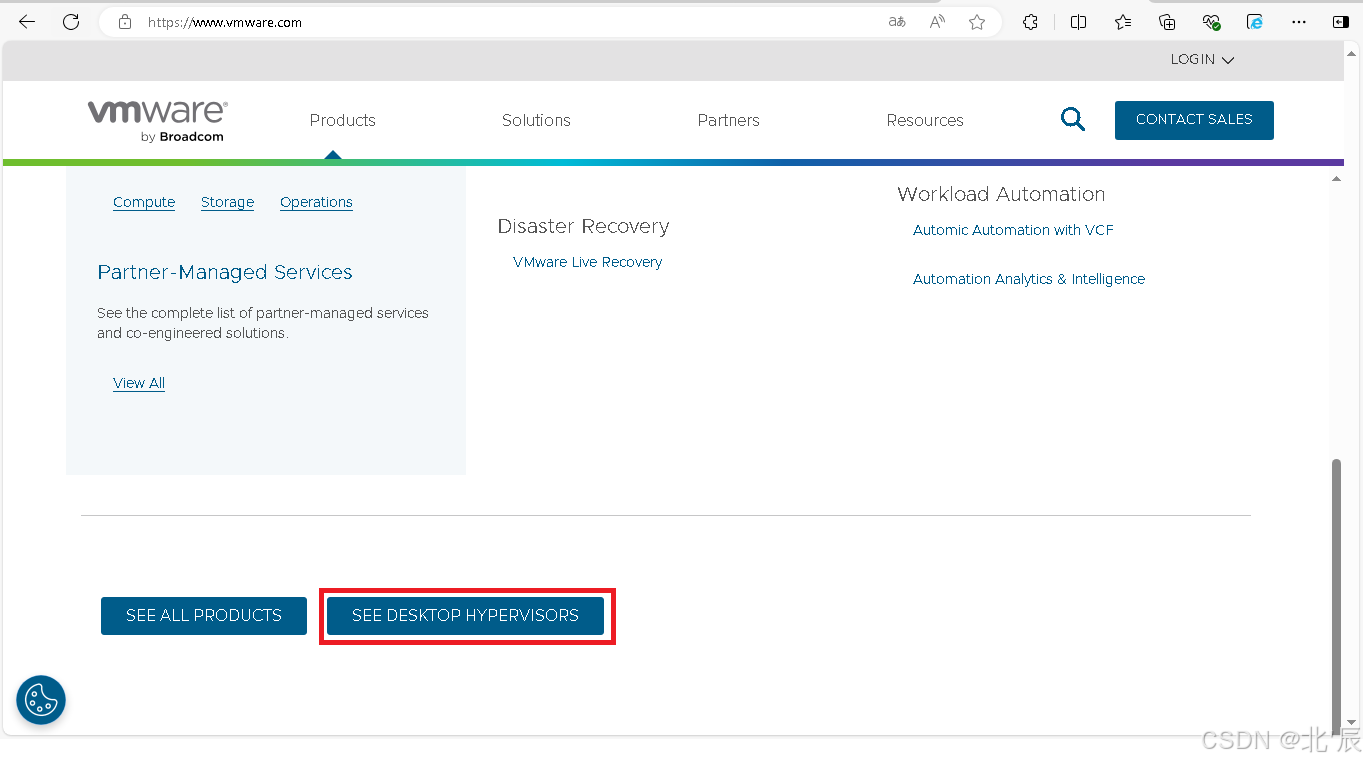

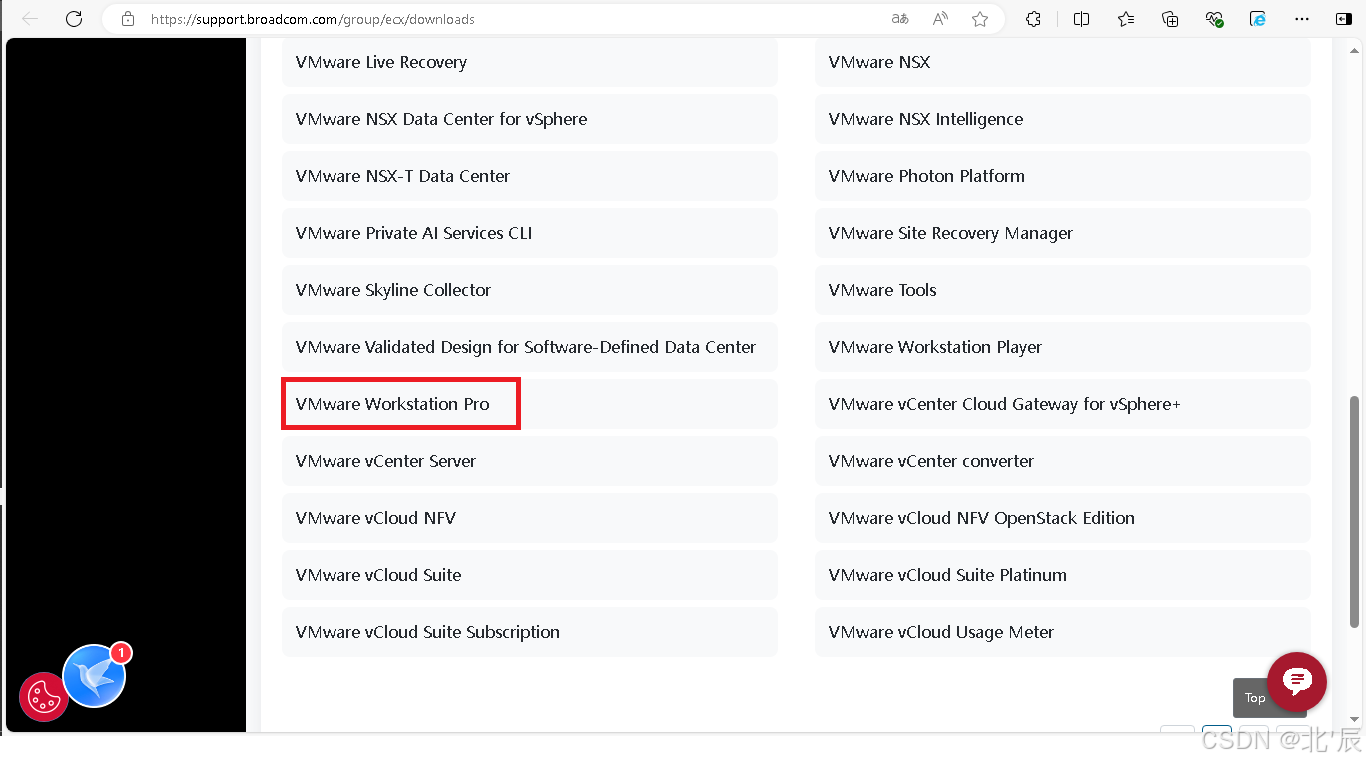

下拉：

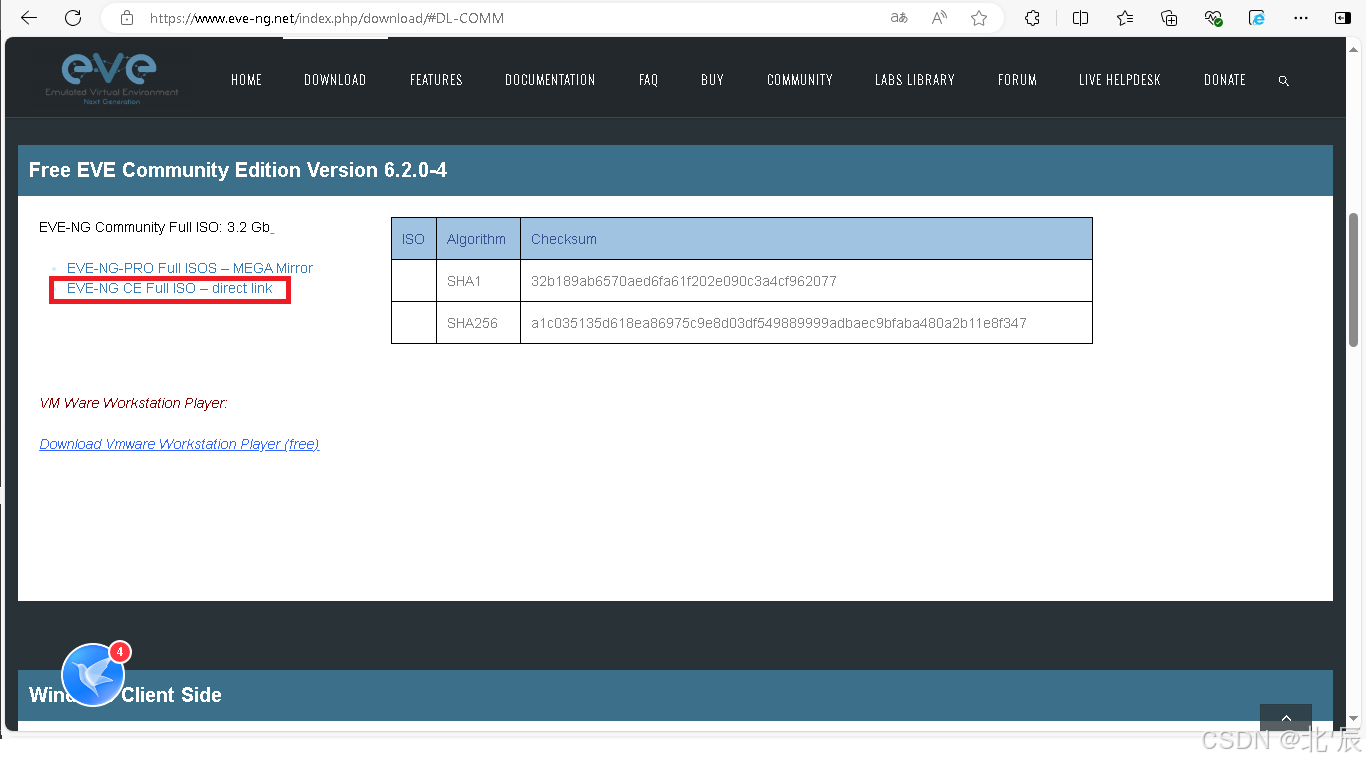

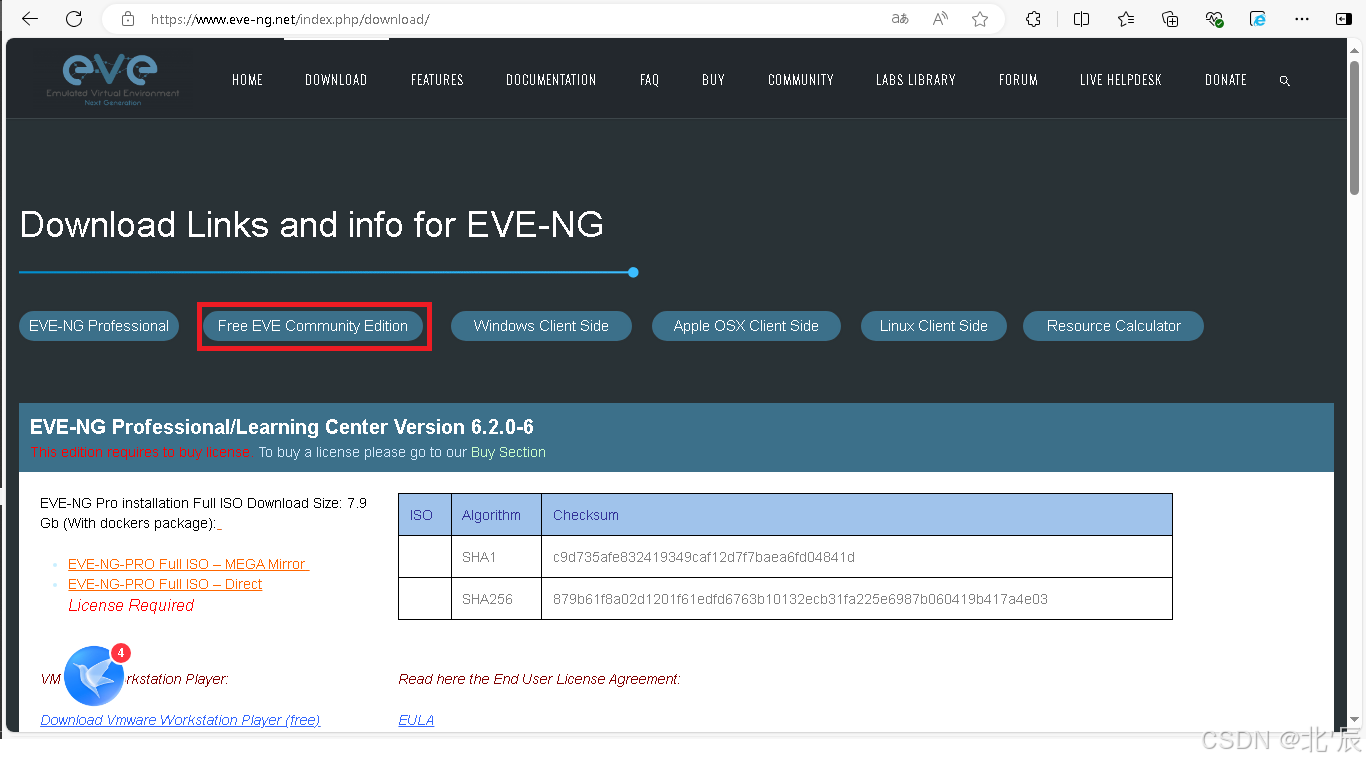

3、EVE-NG的下载

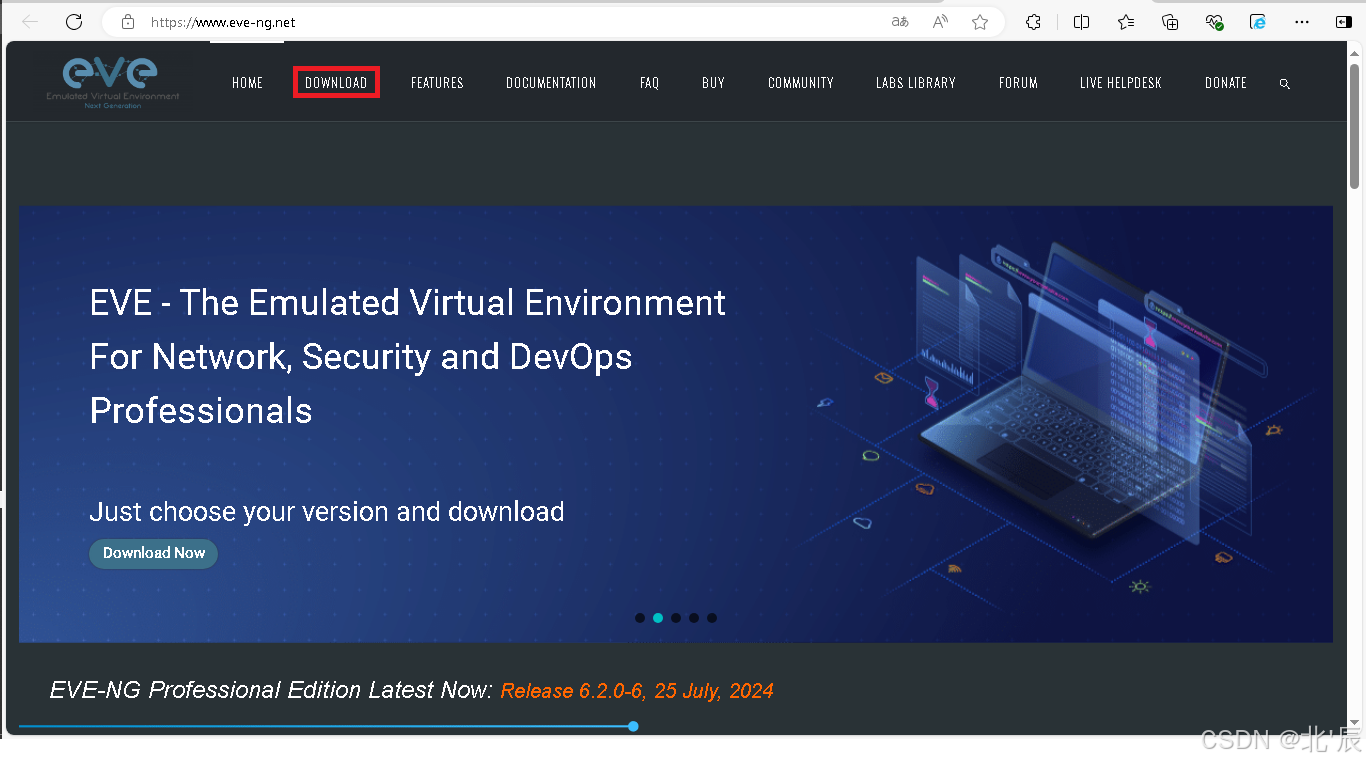

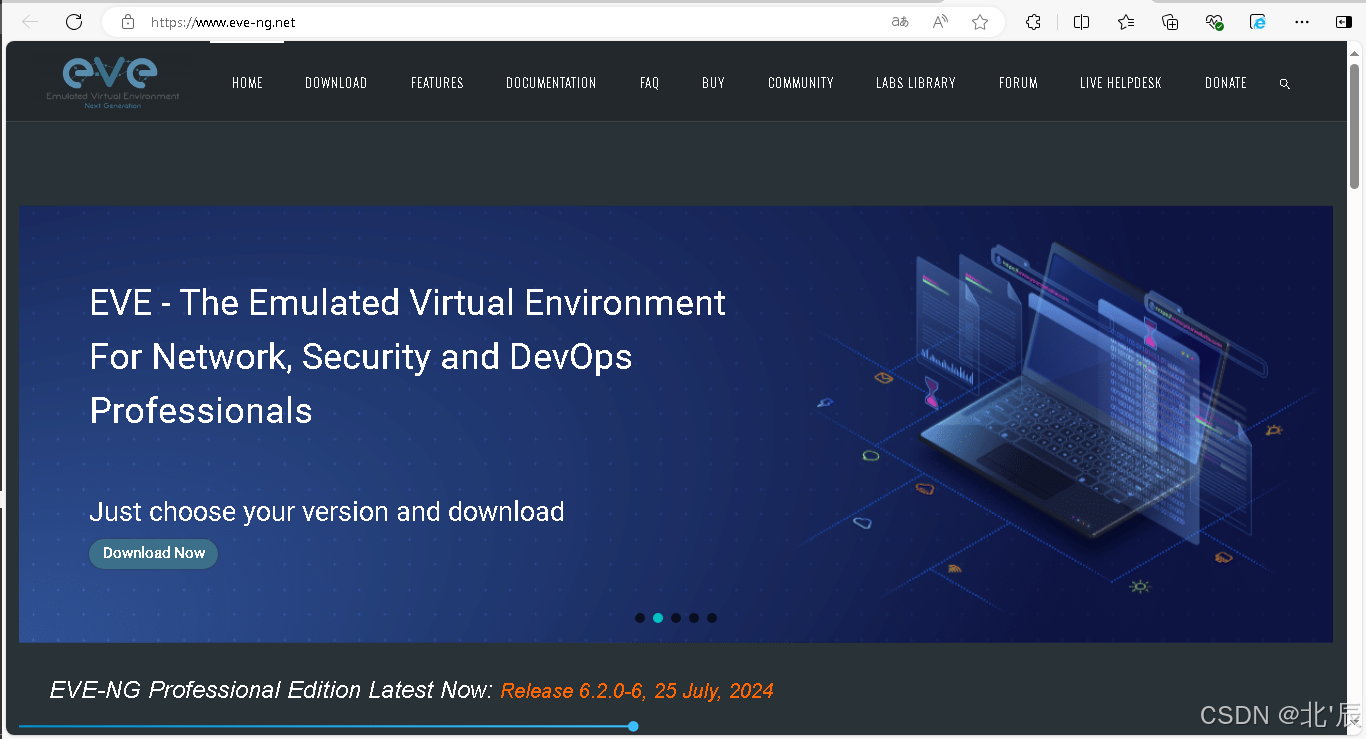

EVE-NG官网：www.eve-ng.net

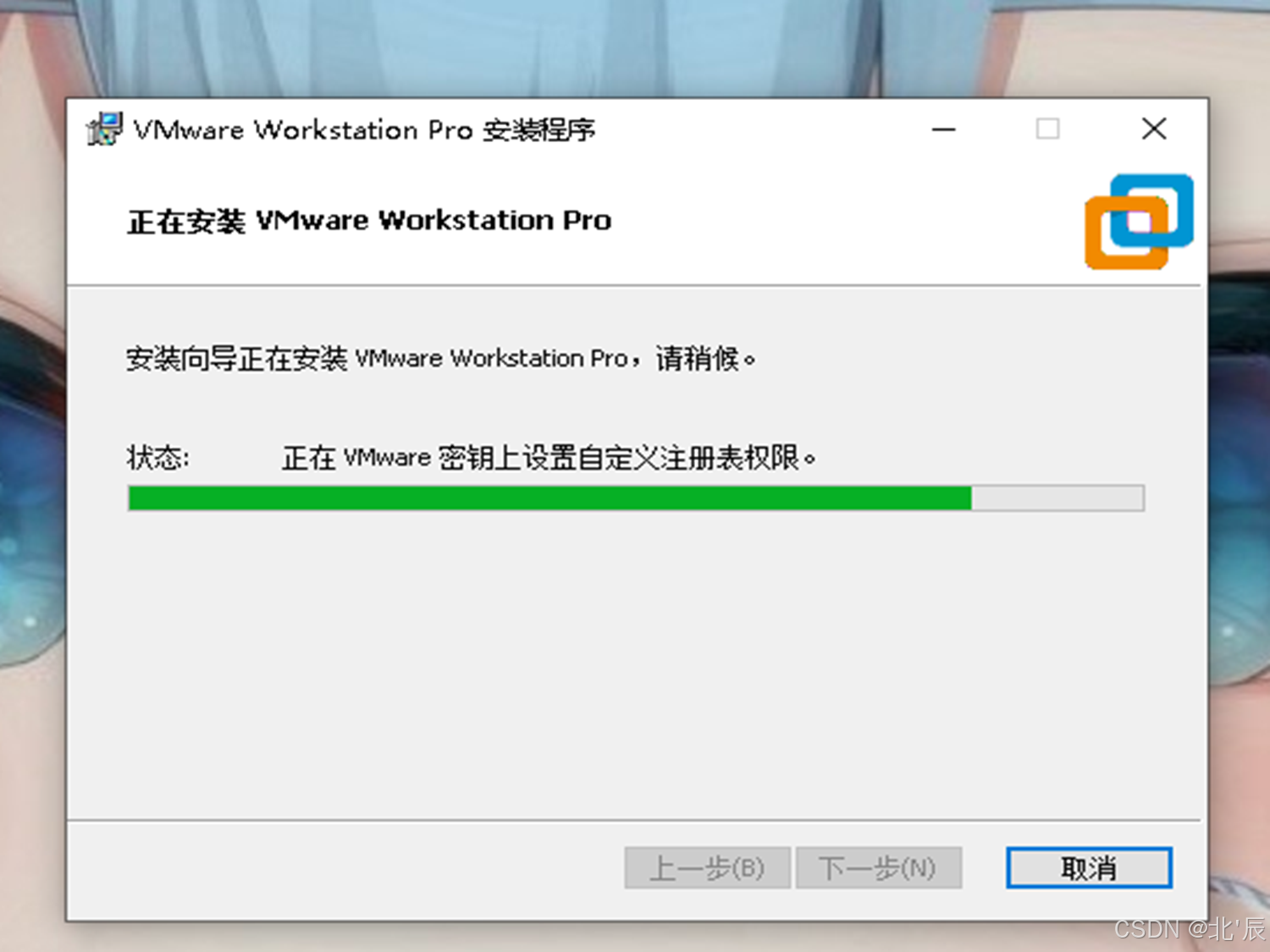

4、VMWare的安装

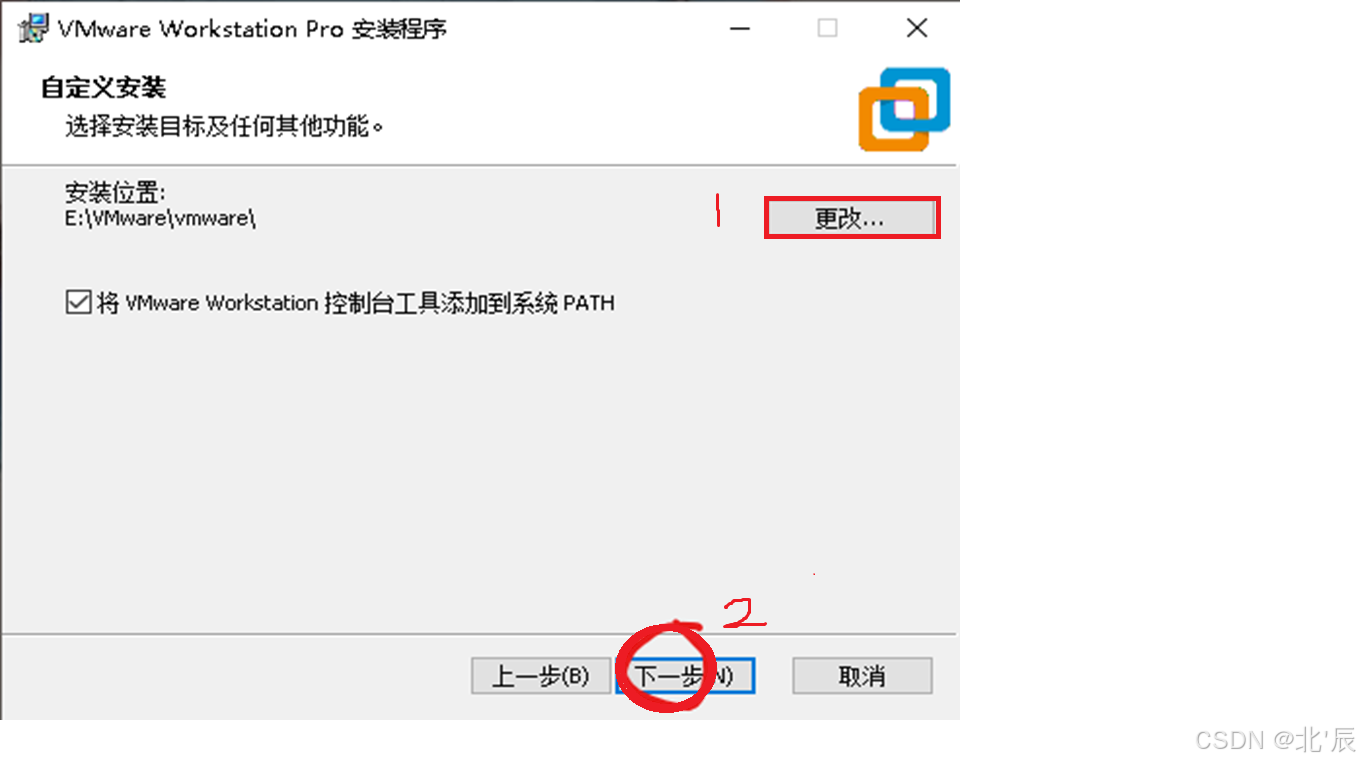

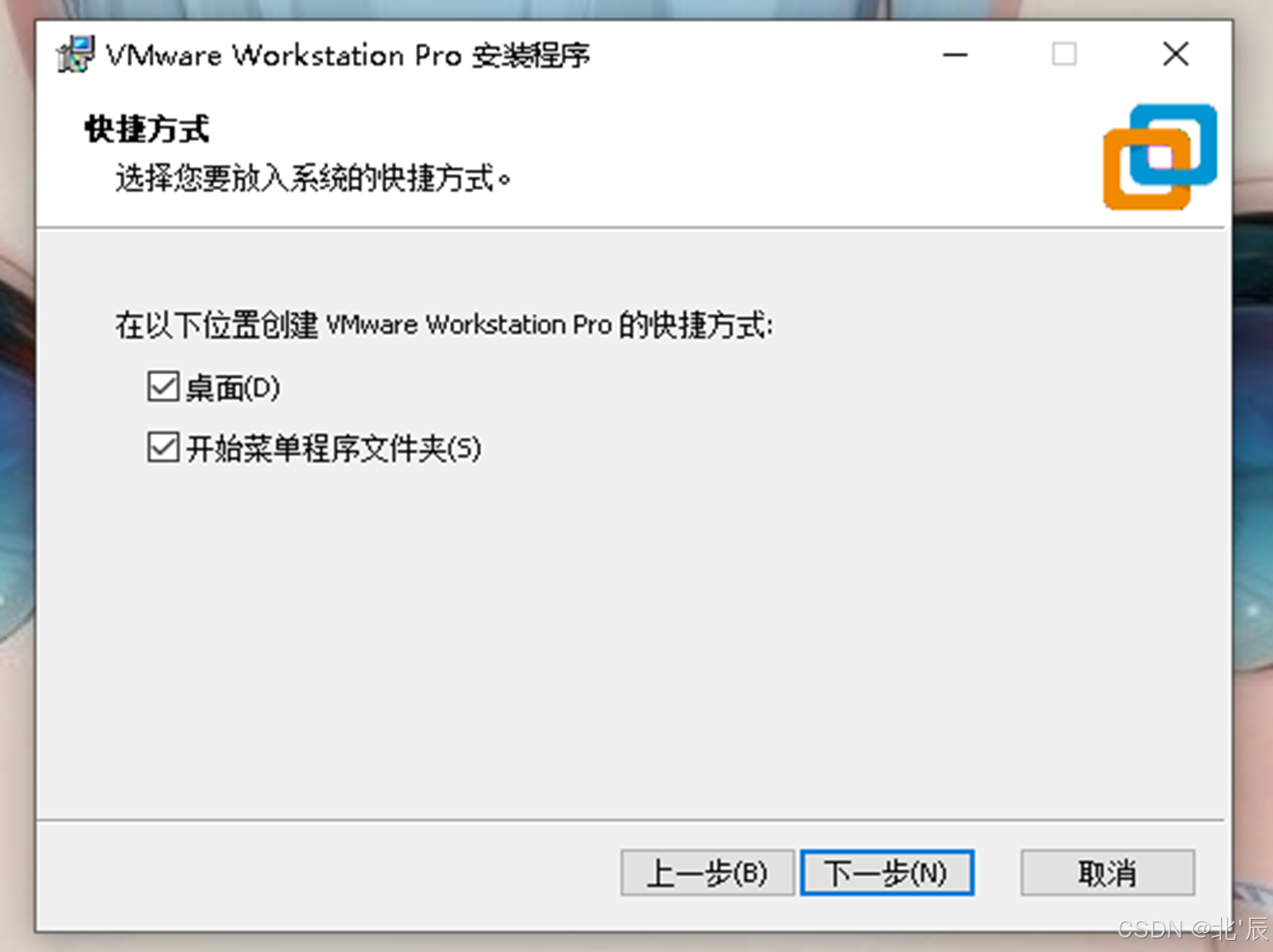

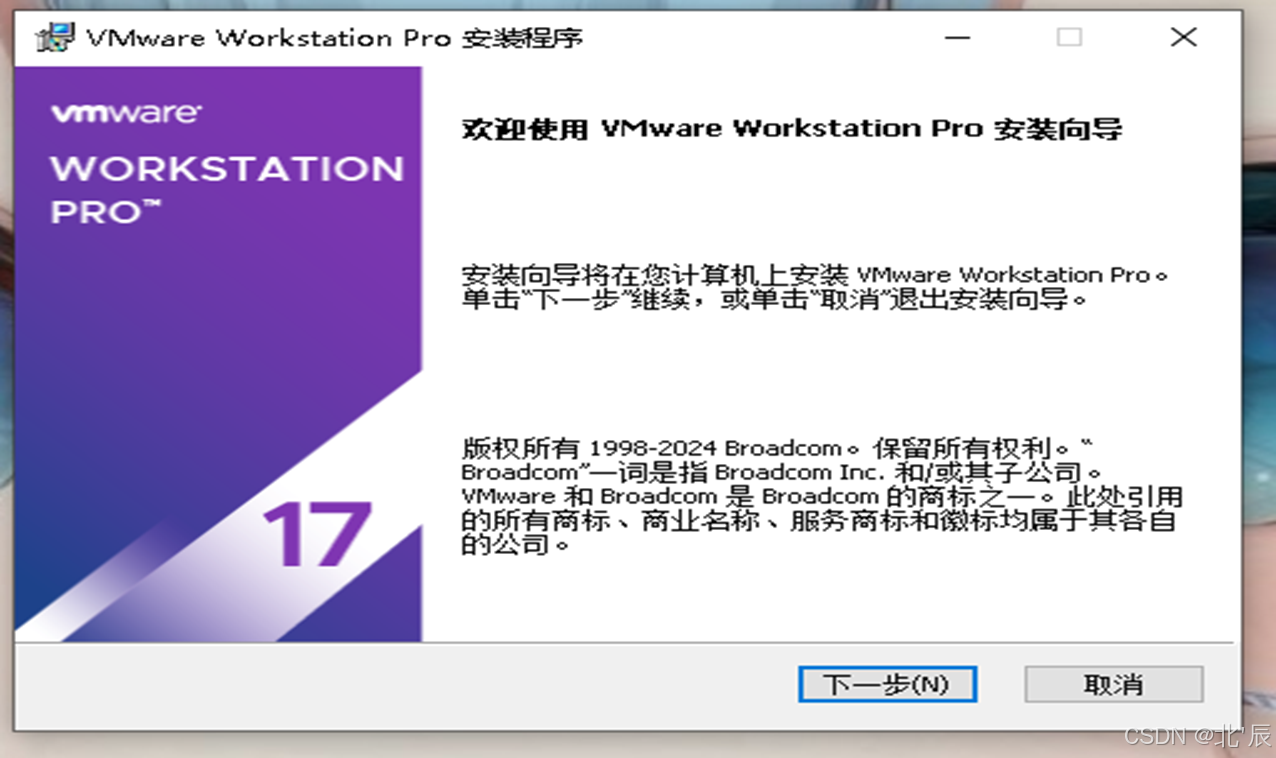

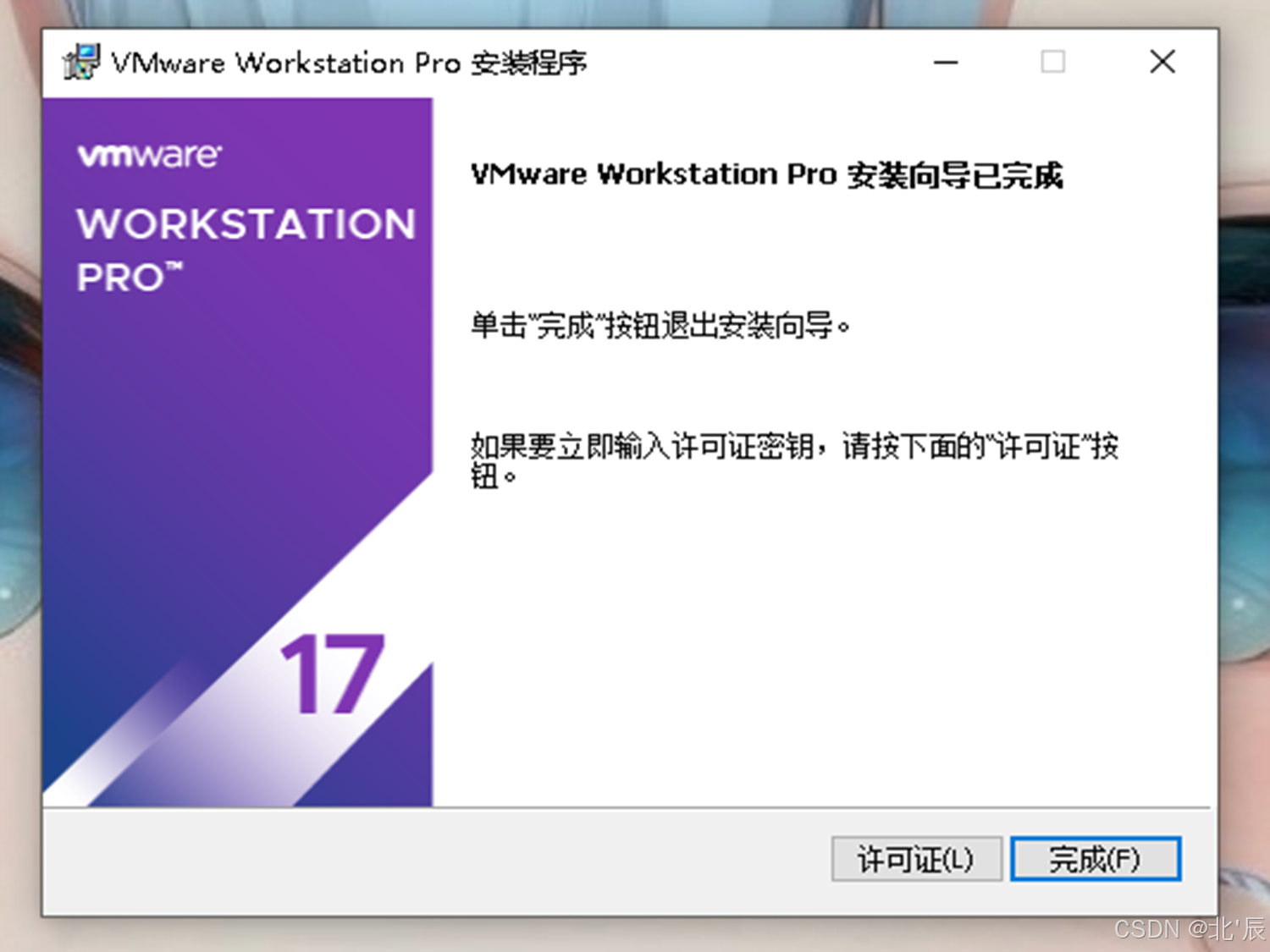

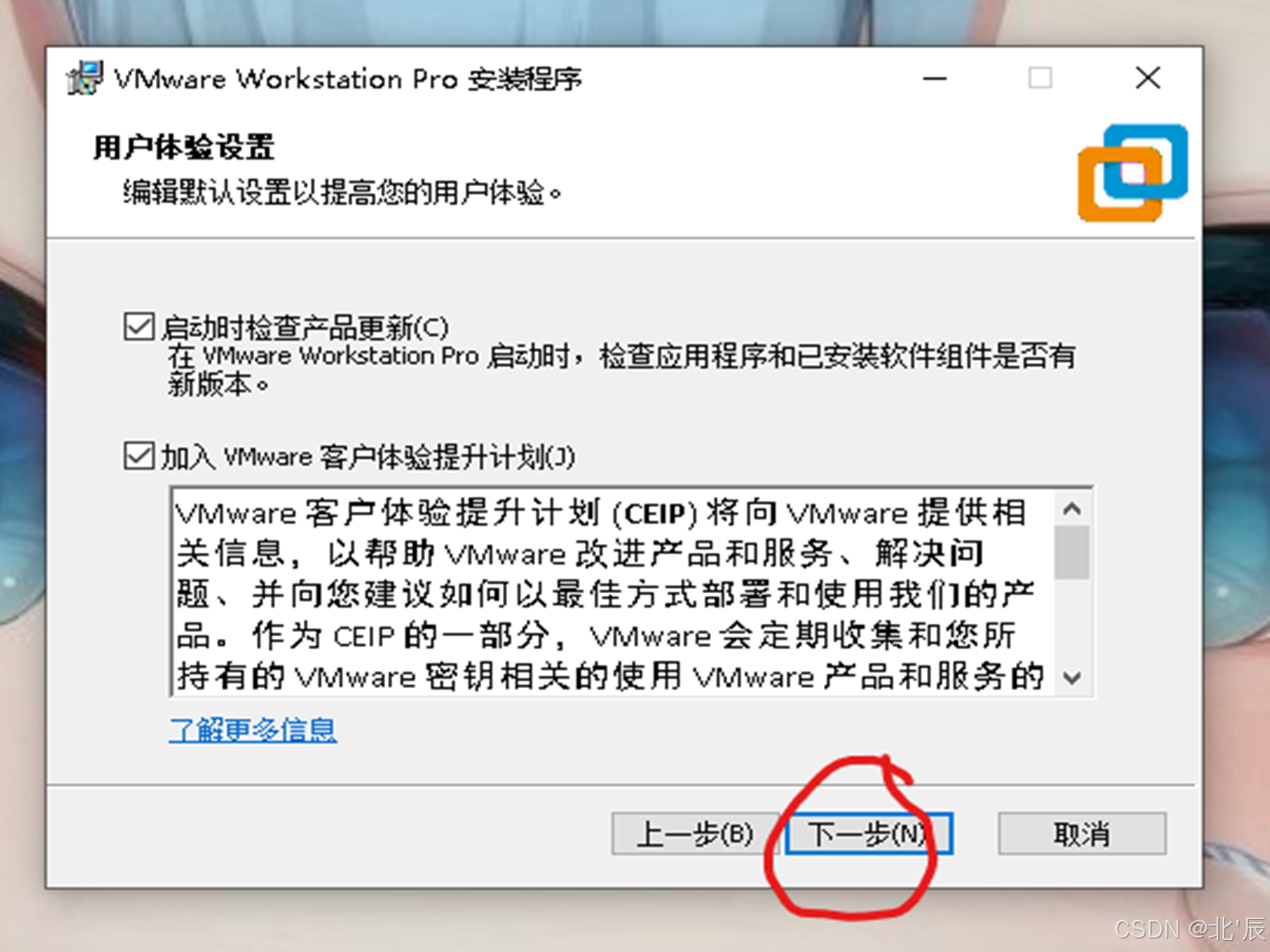

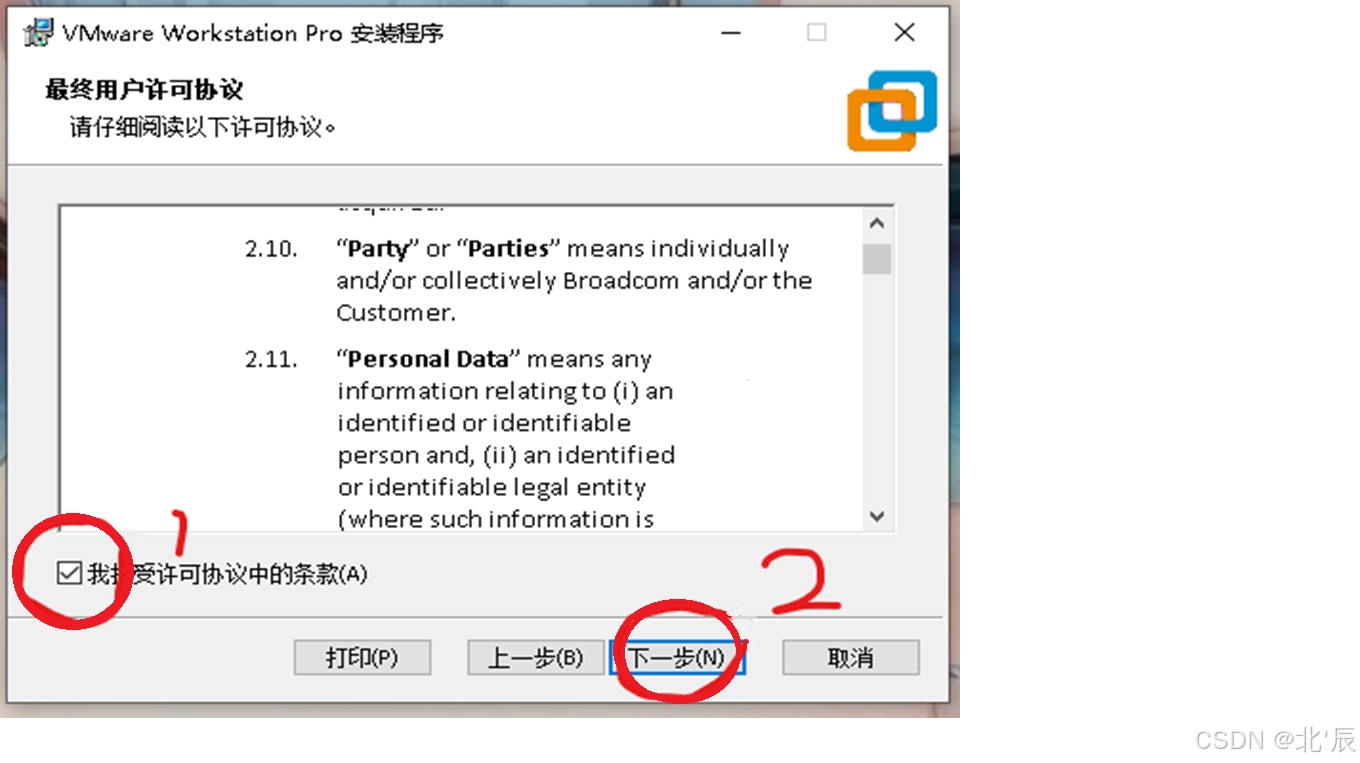

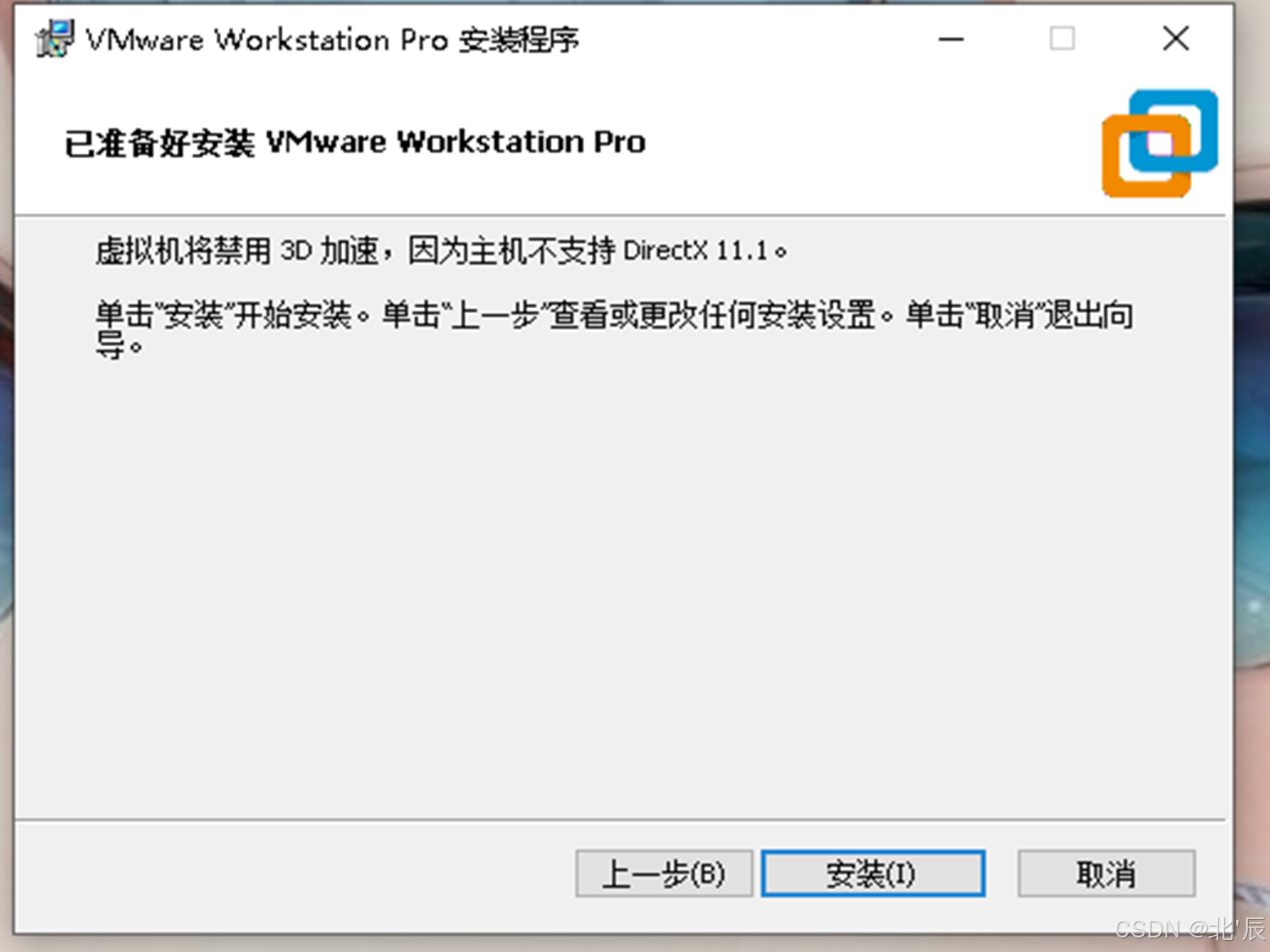

打开VMWare的安装程序

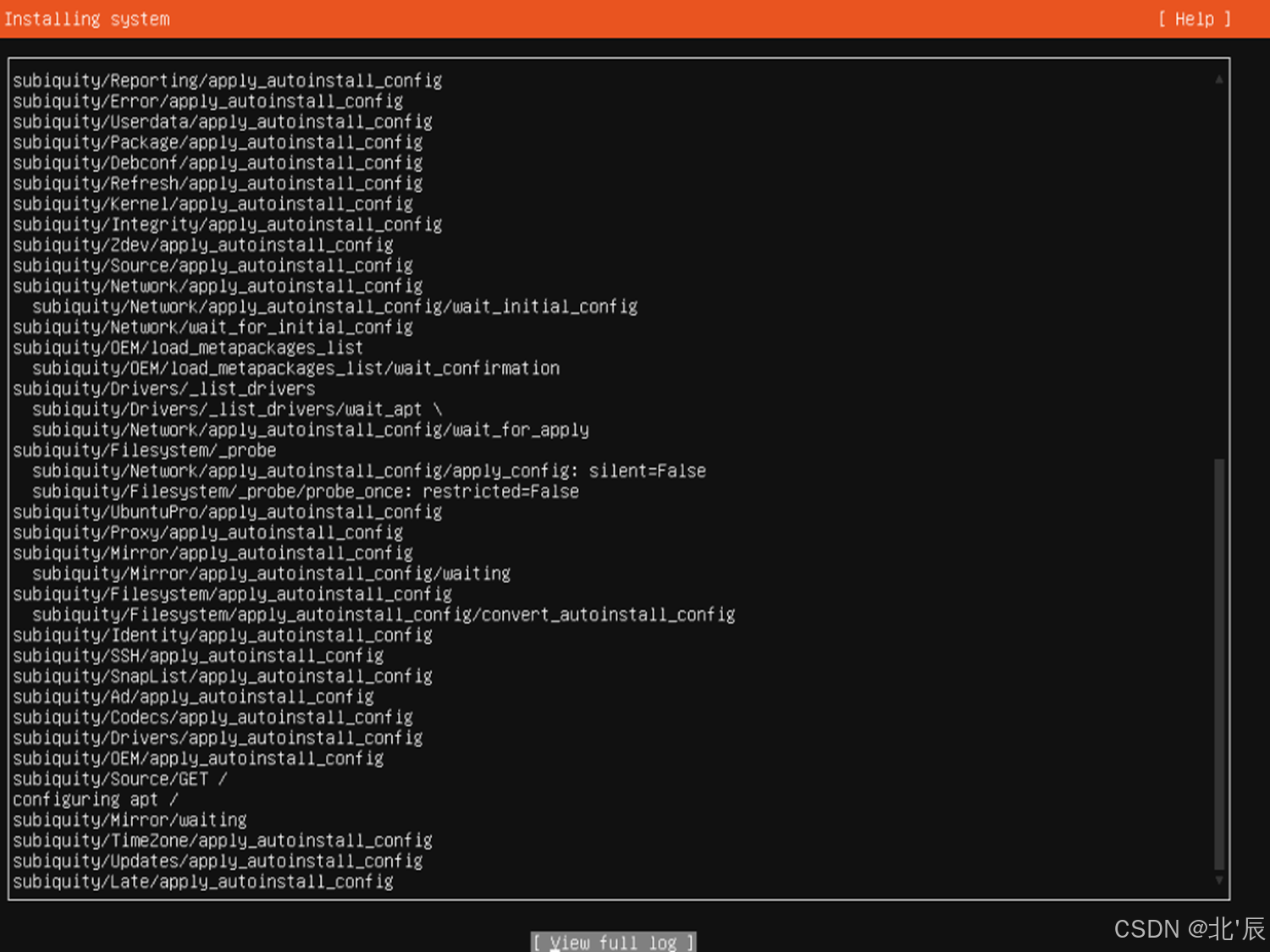

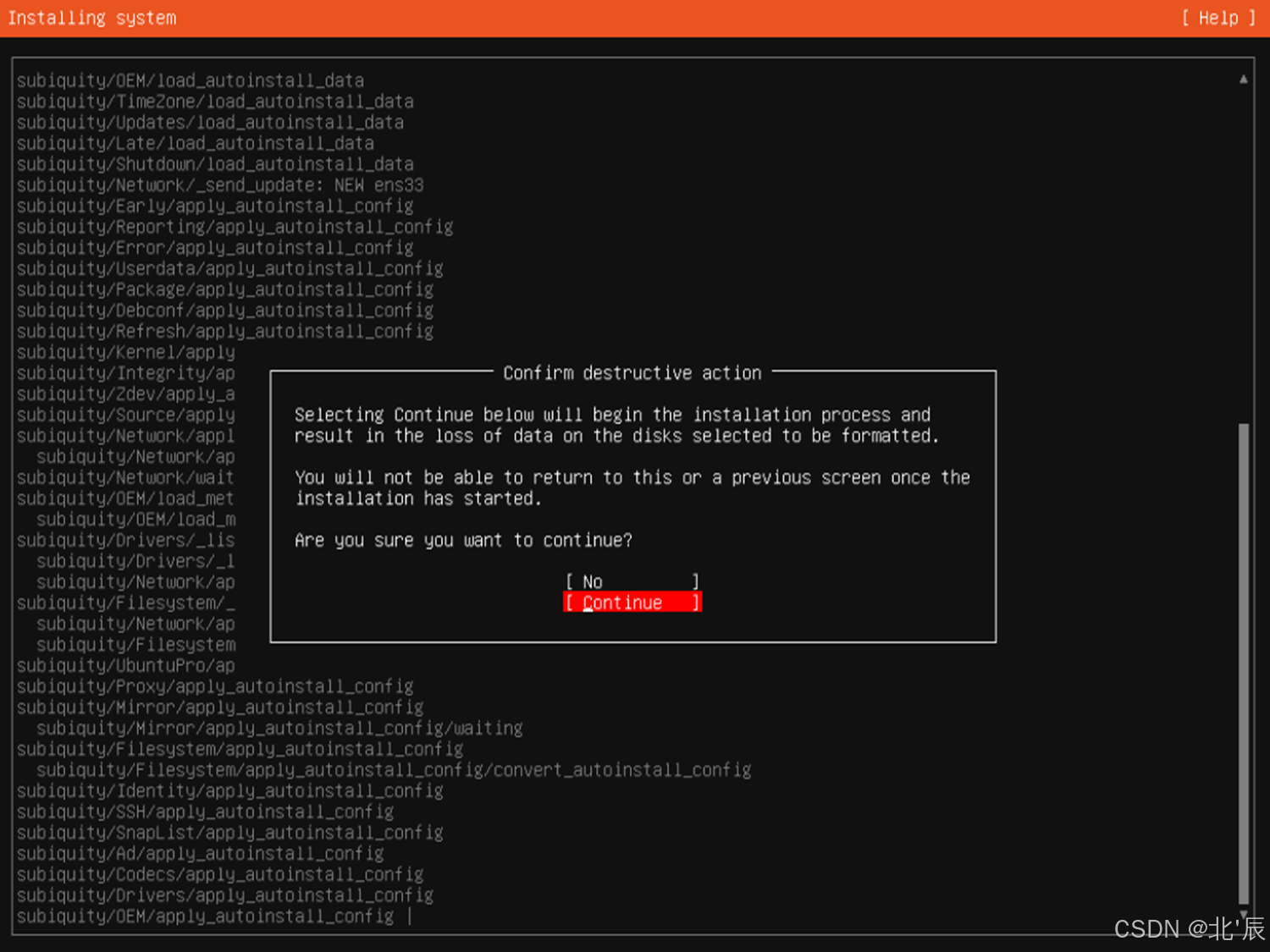

5、EVE-NG的安装

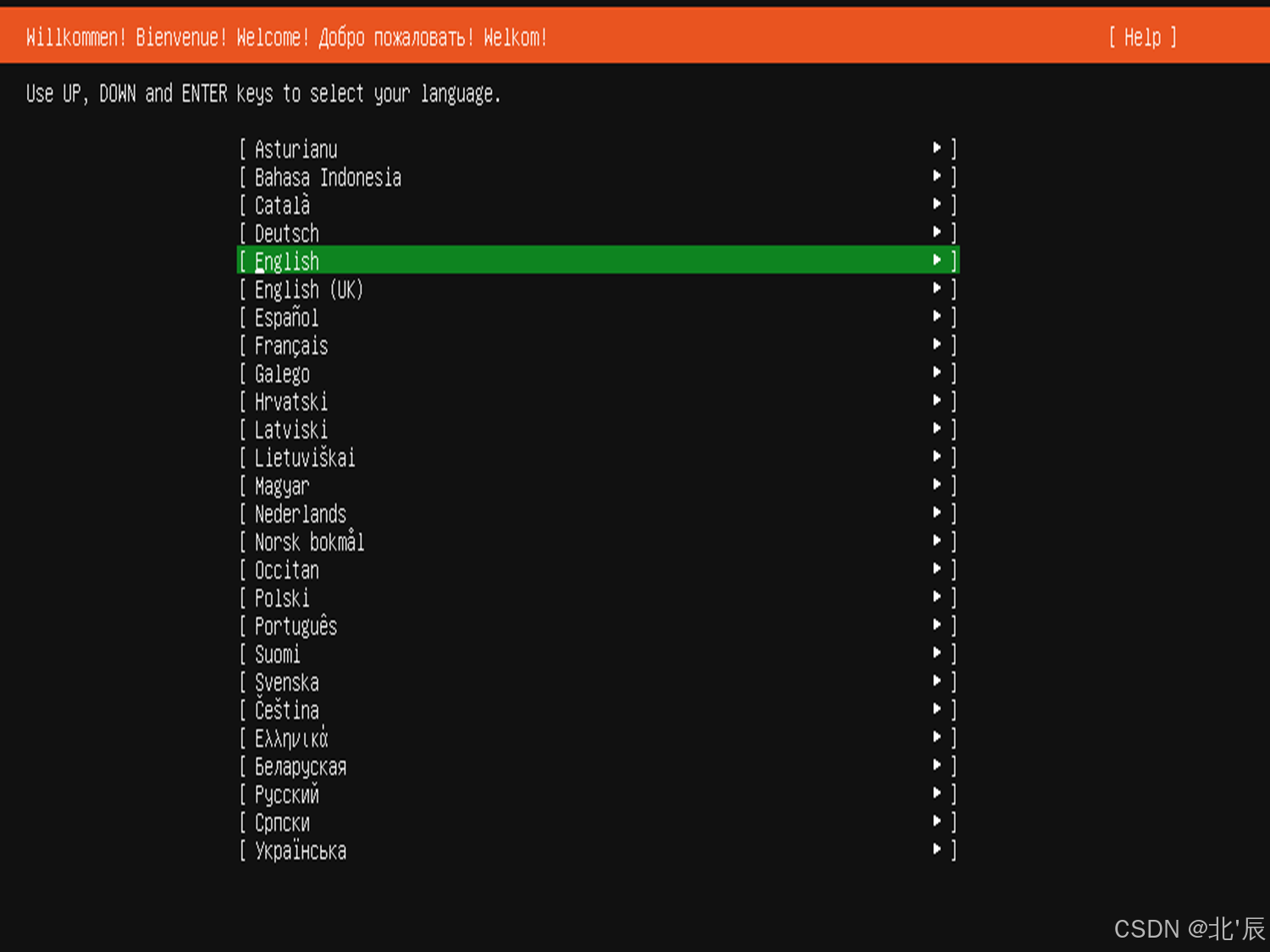

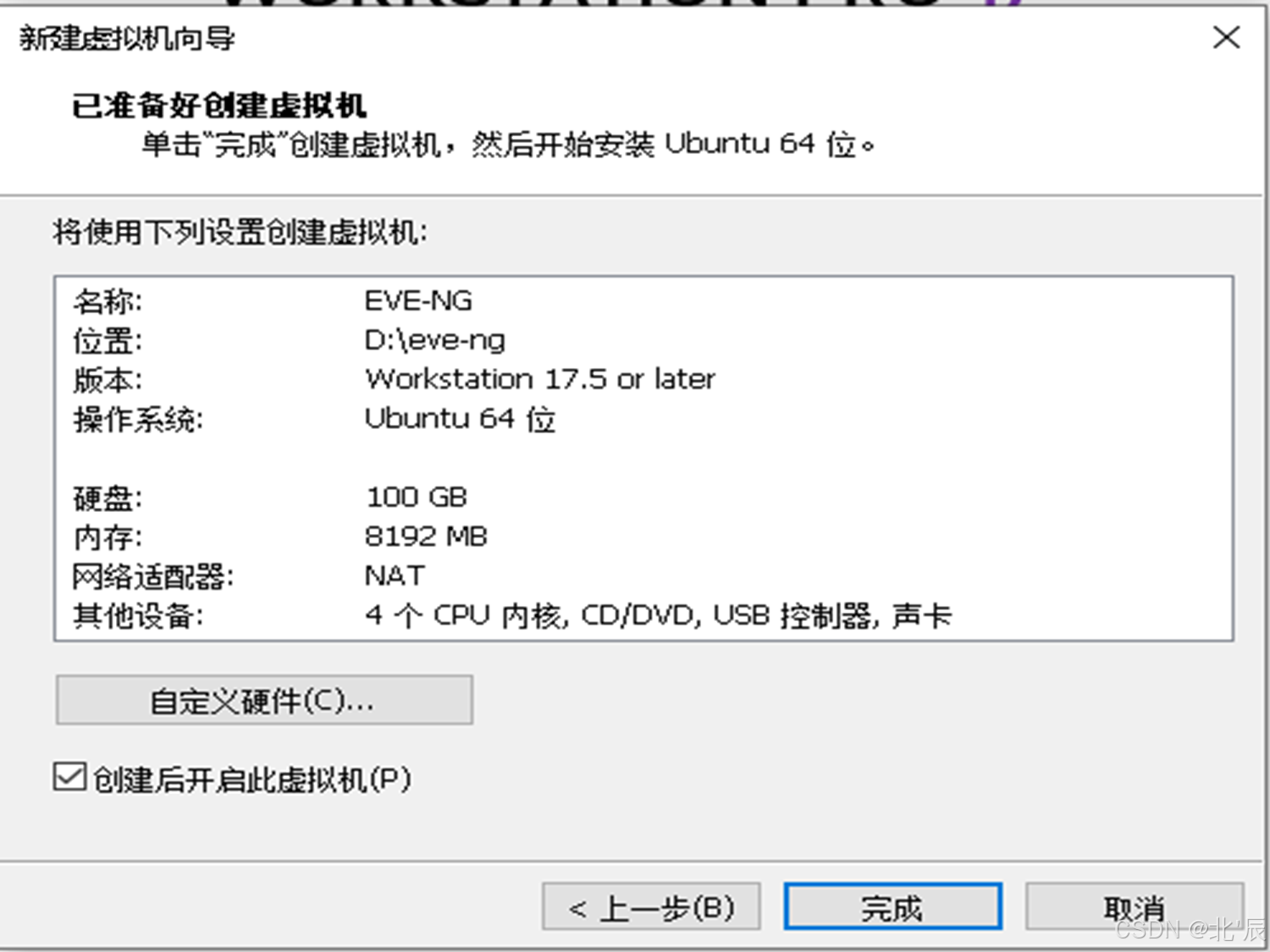

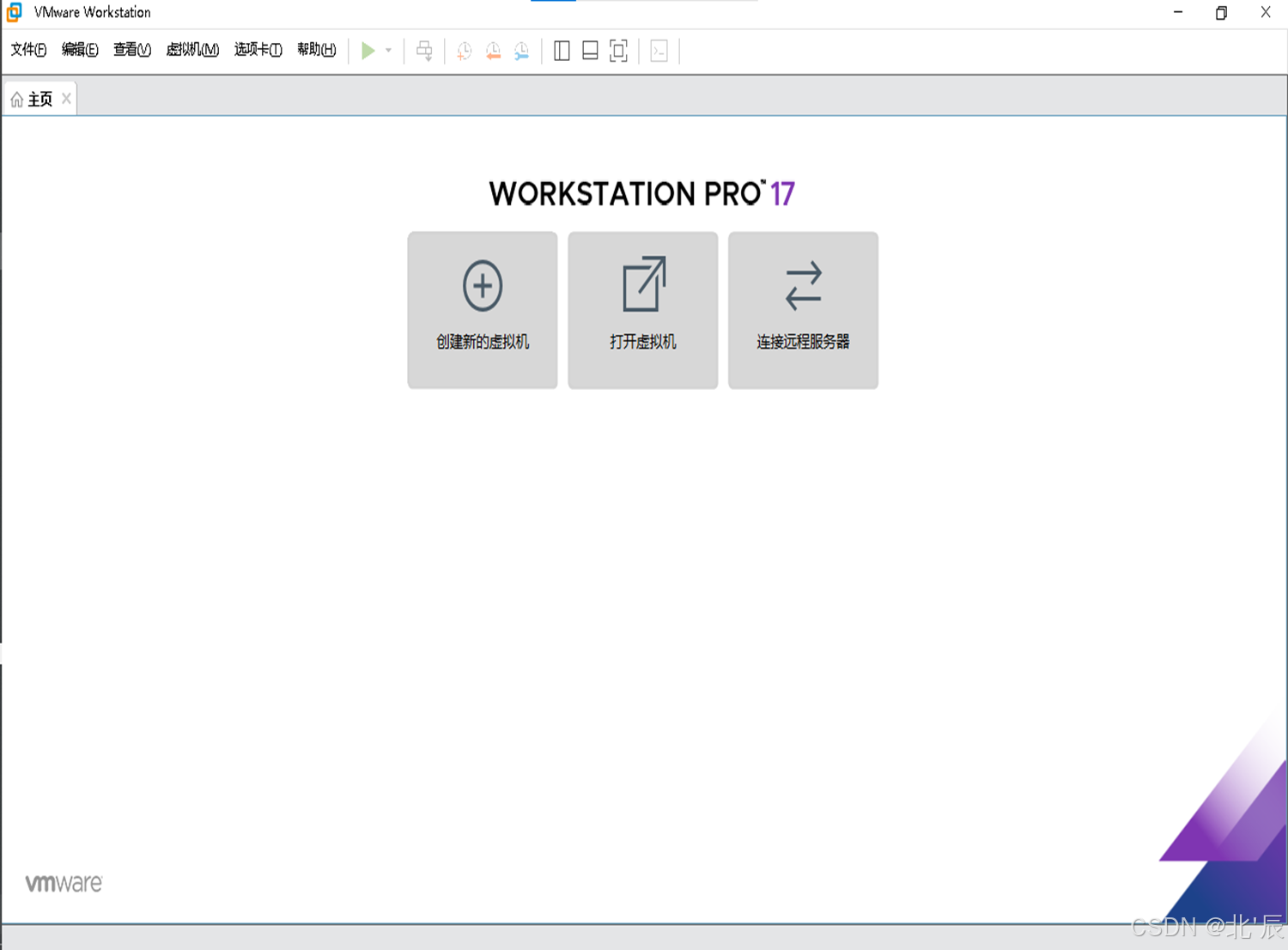

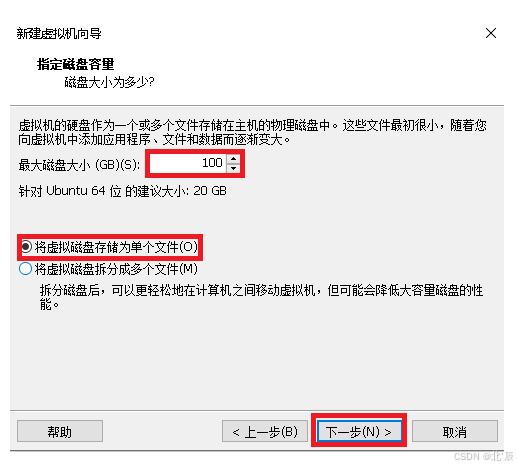

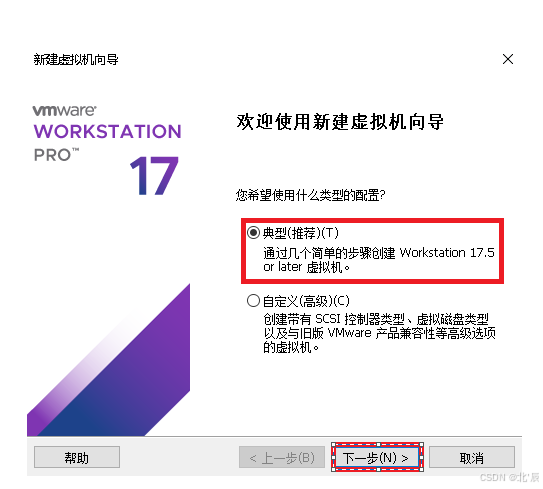

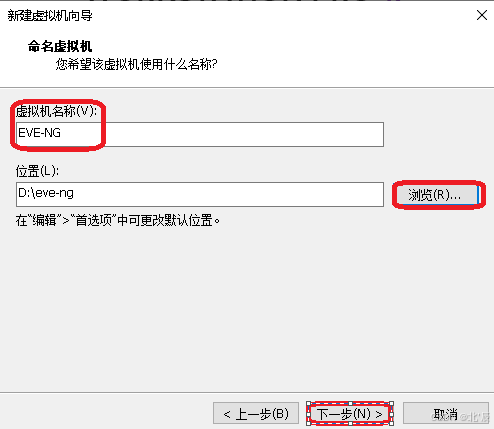

打开VMware：

找到自己下载的镜像的位置：

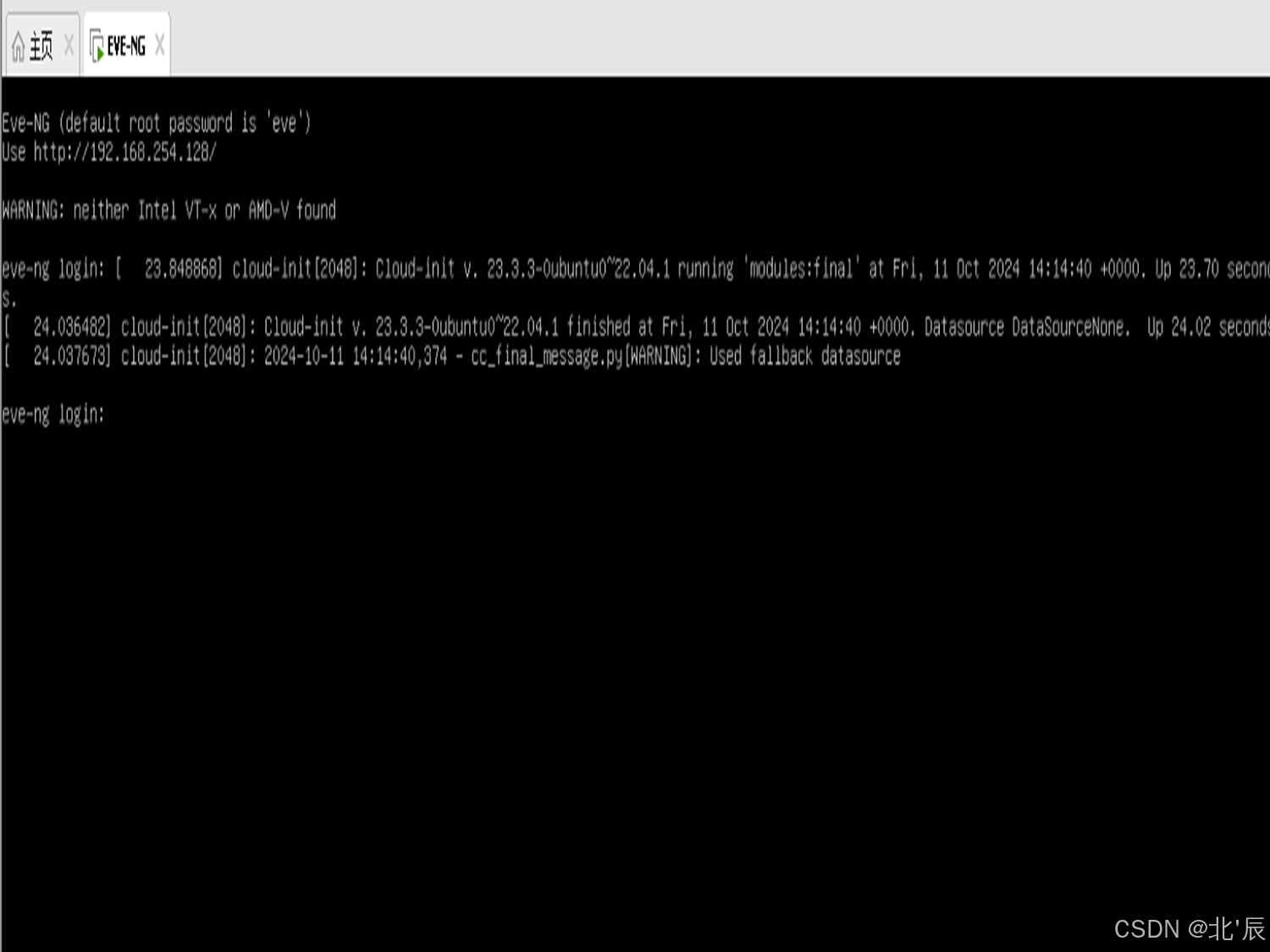

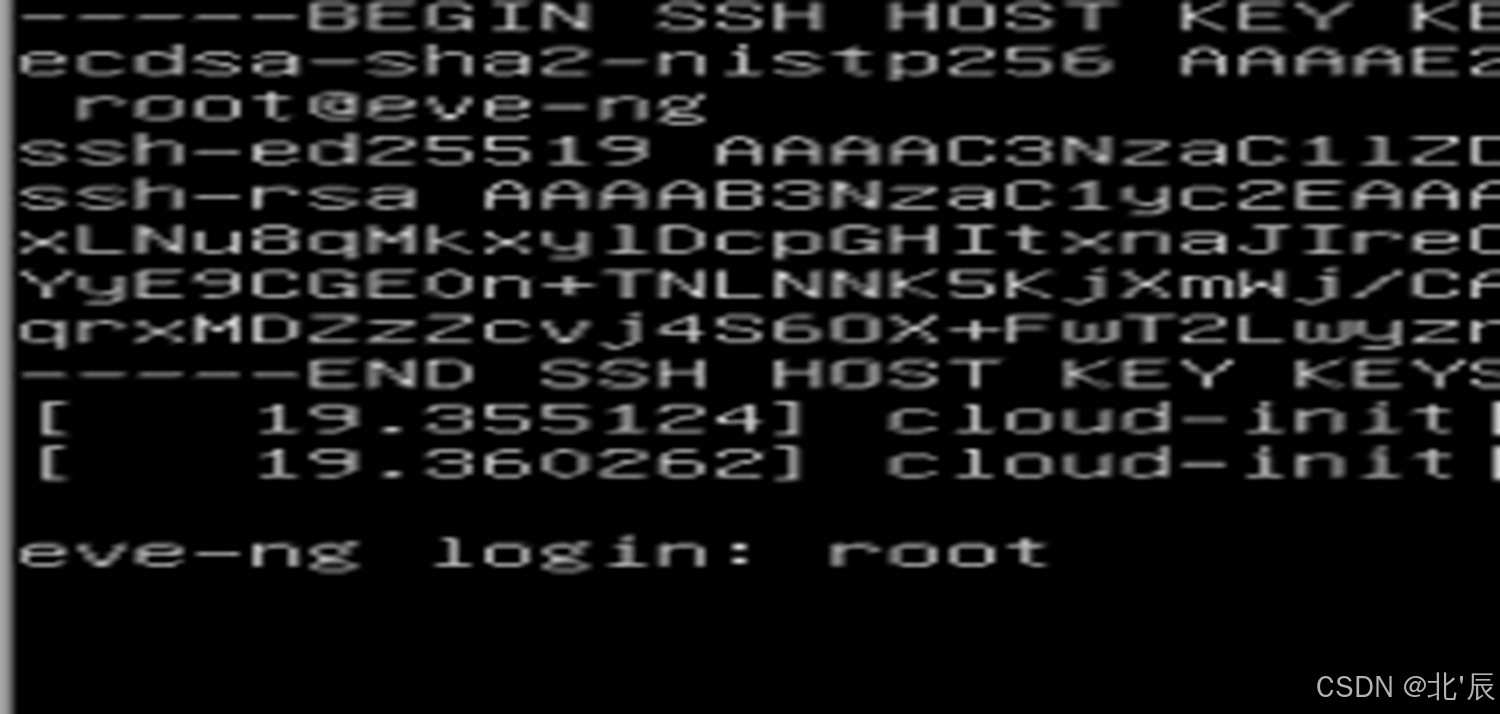

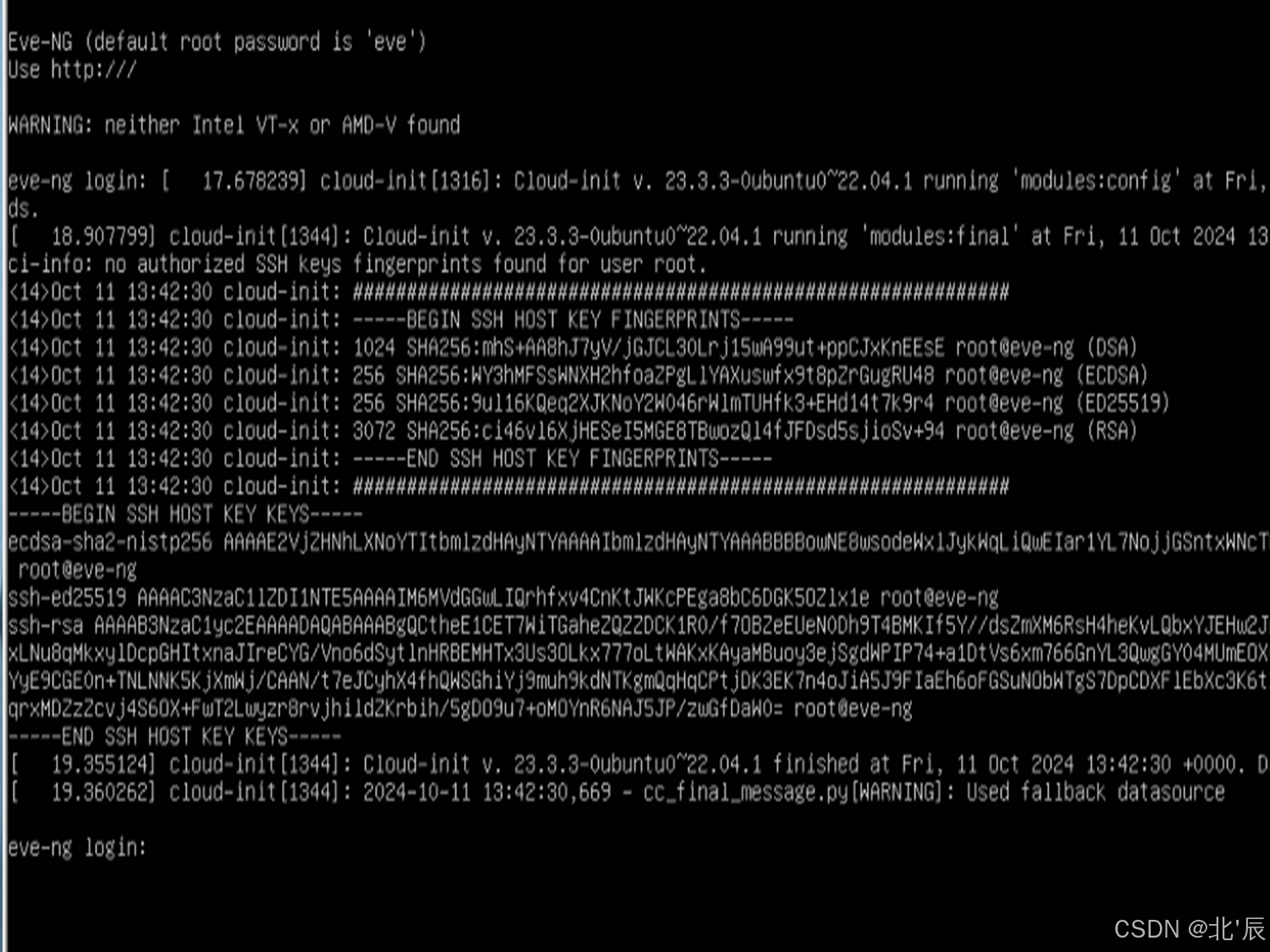

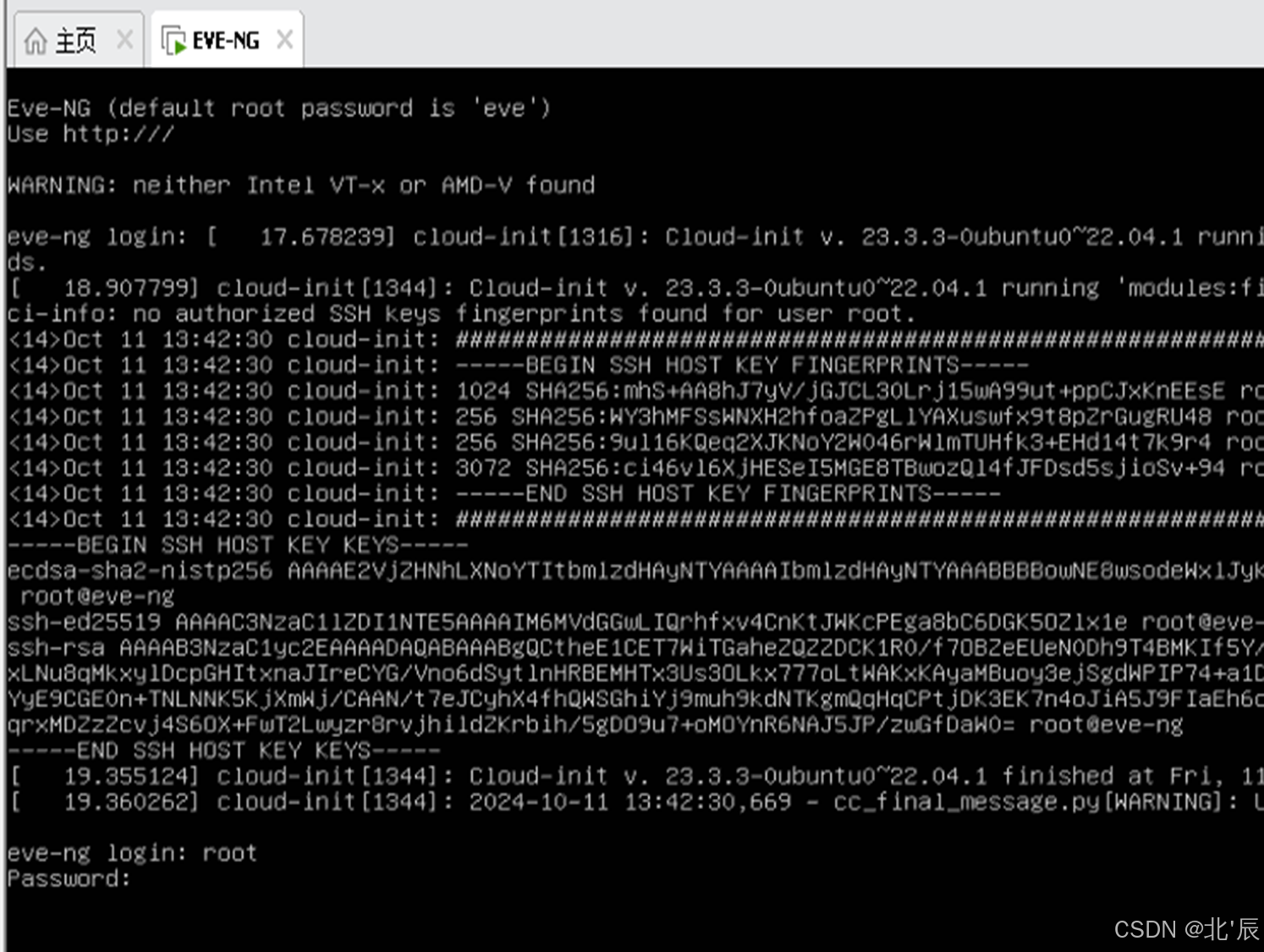

初始用户名：root      初始密码：eve

初次进入会要求修改密码, 怕忘记的可以继续使用eve作为密码，输入密码不会显示，输完后直接按【回车】

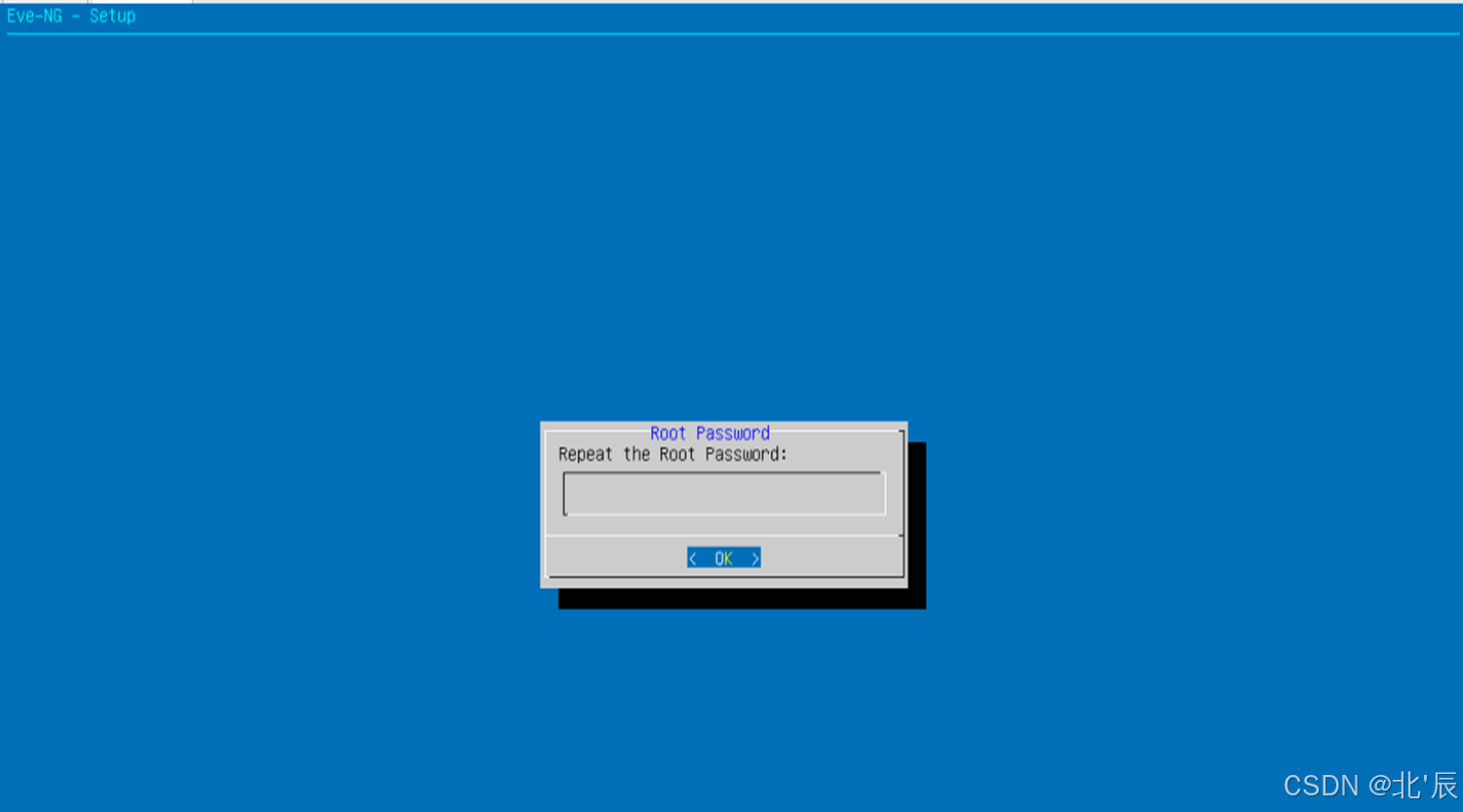

再次输入密码

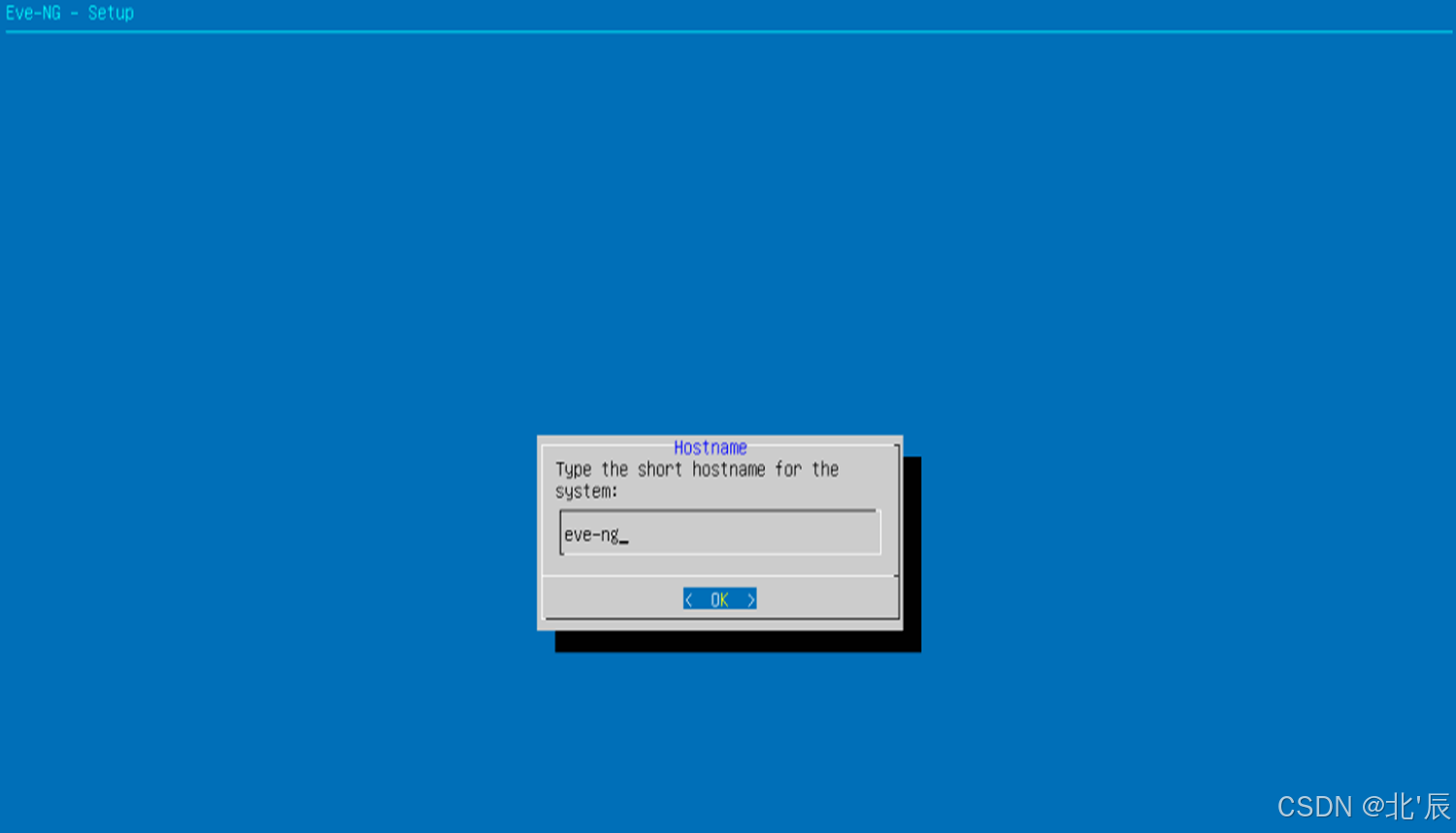

主机名默认即可

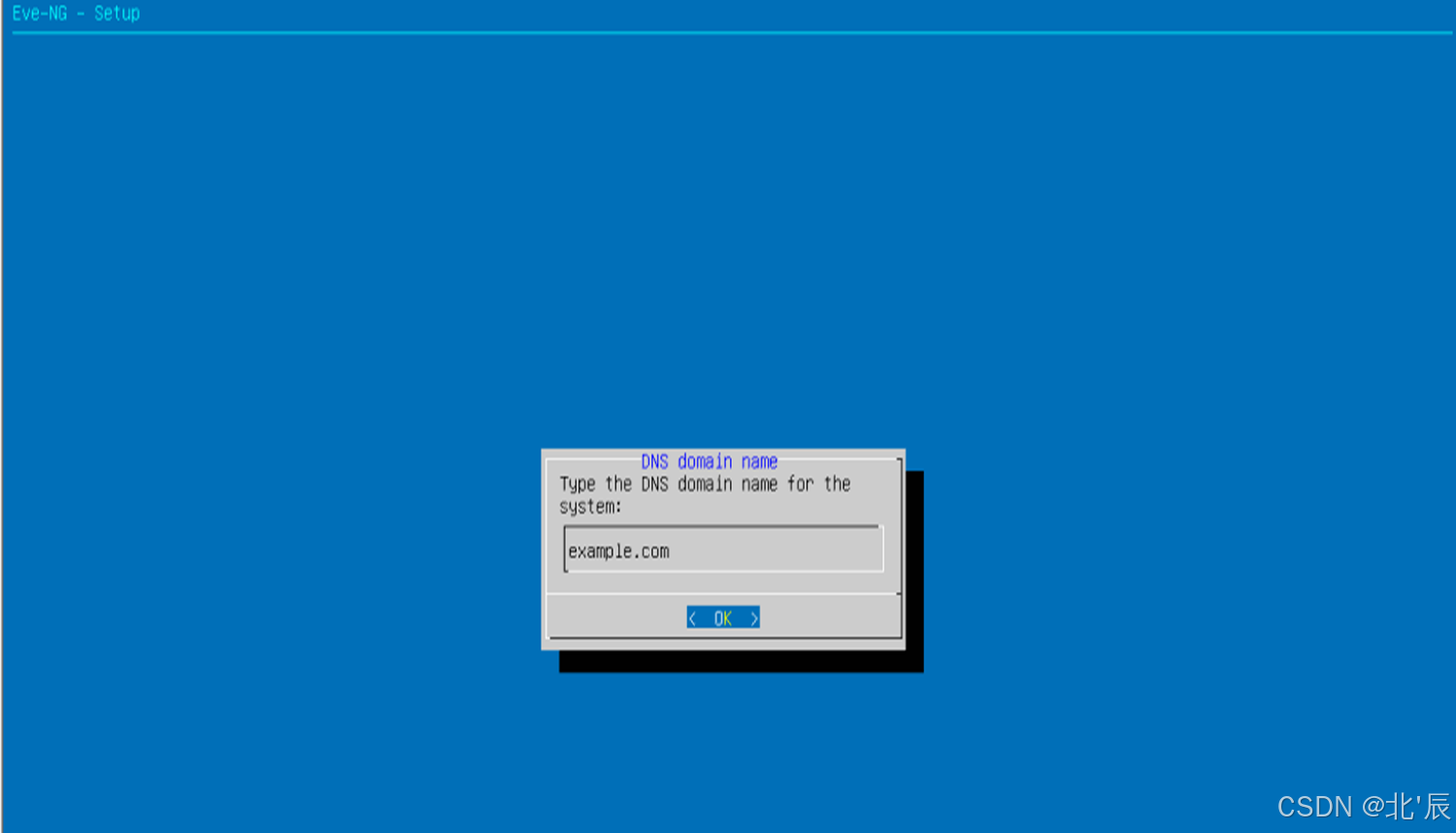

域名默认即可

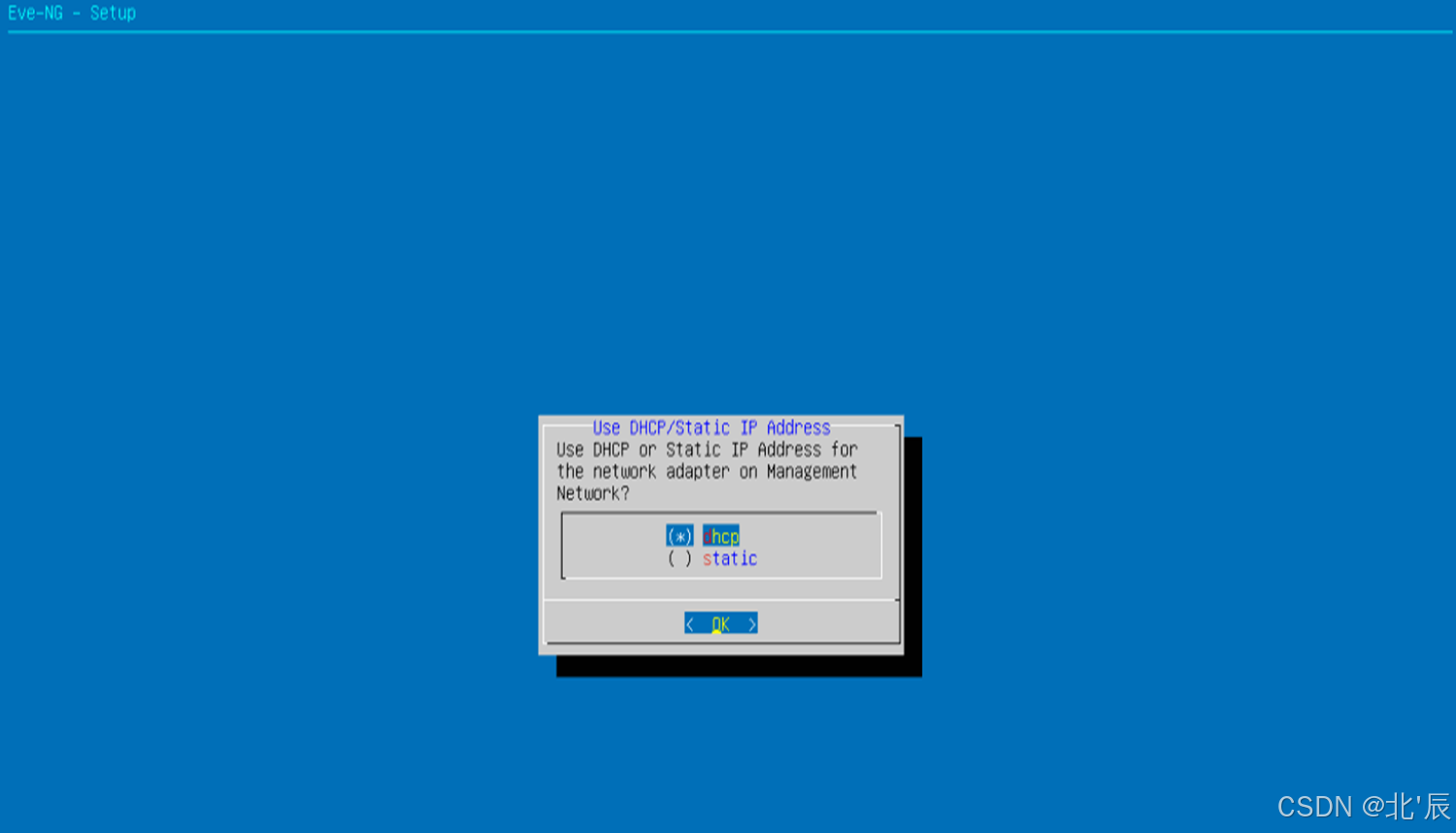

IP选DHCP

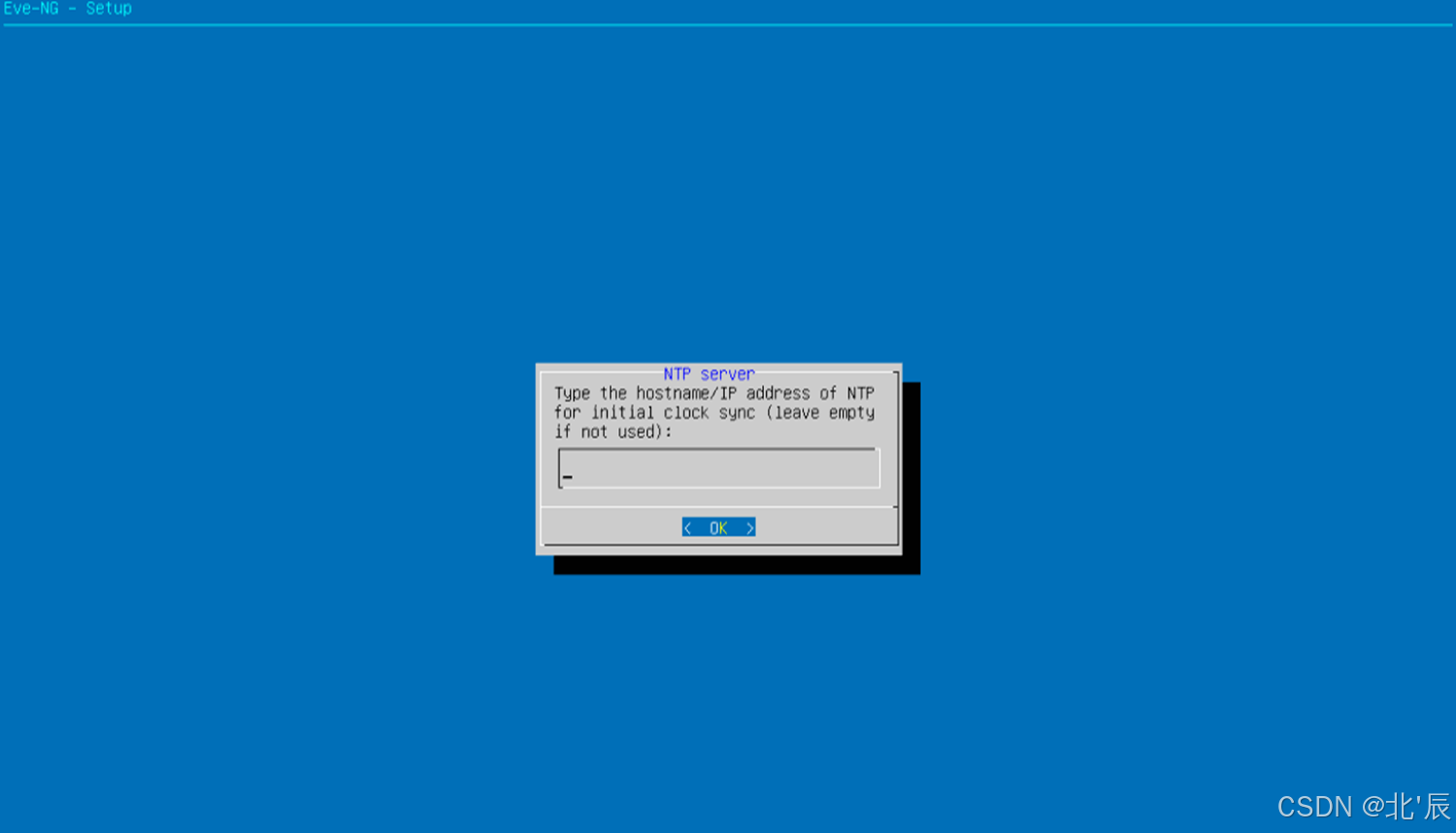

指定NTP时间同步服务器，直接回车即可

网络连接方式默认即可

6、EVE-NG的使用

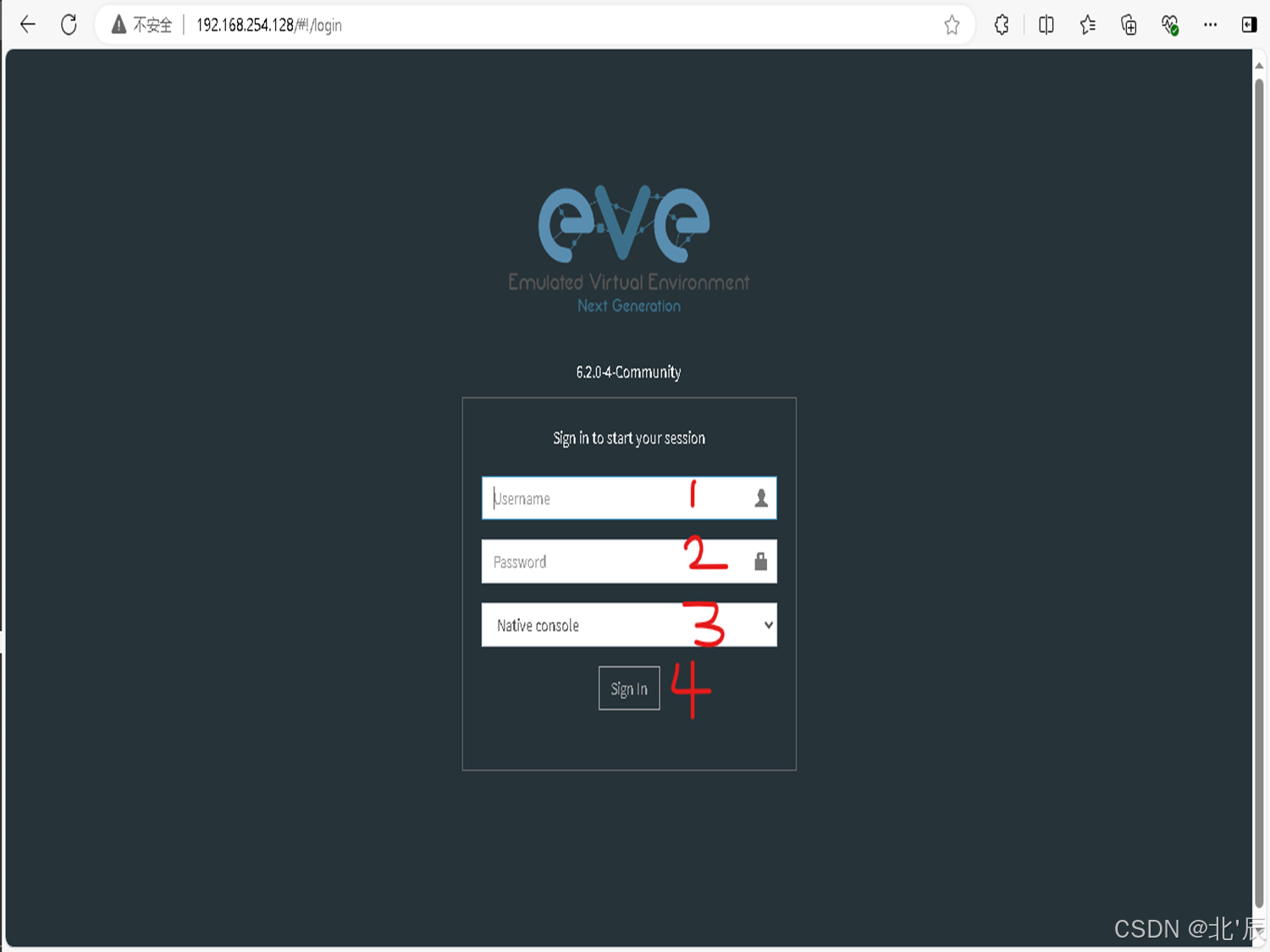

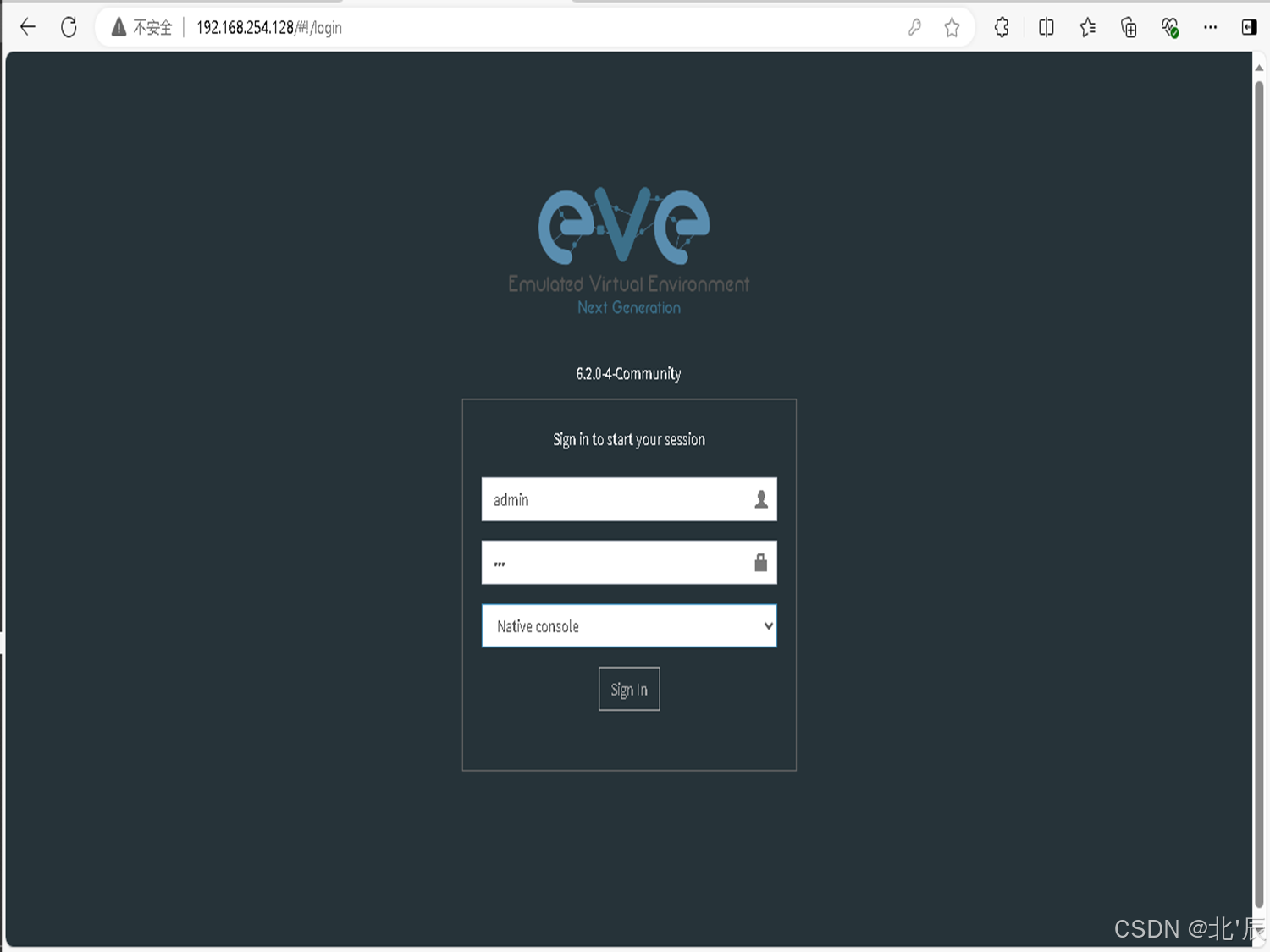

在浏览器中输入EVE-NG的IP地址：

默认用户名admin, 密码eve, 点击Sign in。

Native Console（需要安装SecureCRT、Xshell等终端软件）。
Html5 Console （不需要安装SecureCRT、Xshell等终端软件即可连接设备，但是操作不便）。

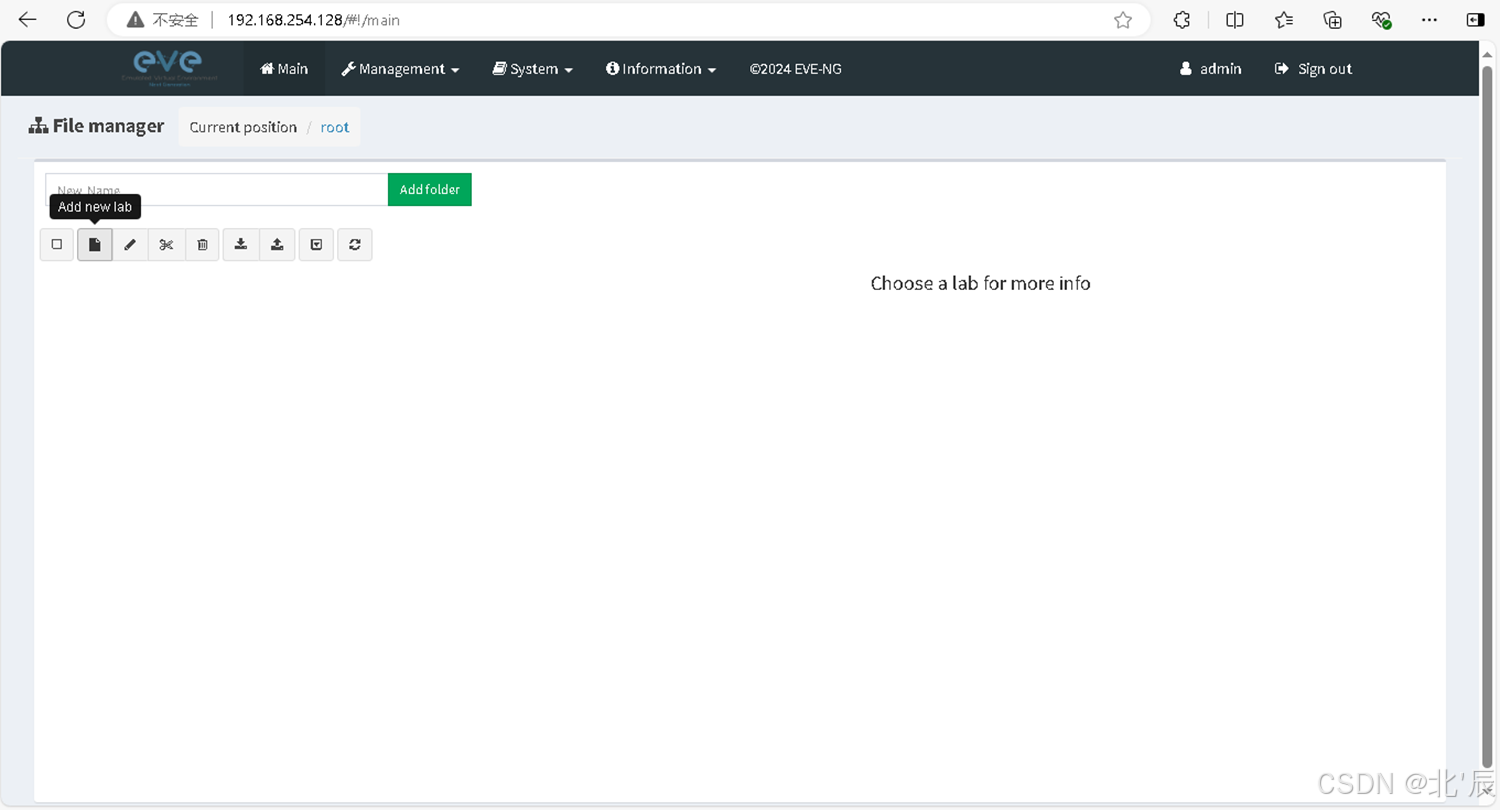

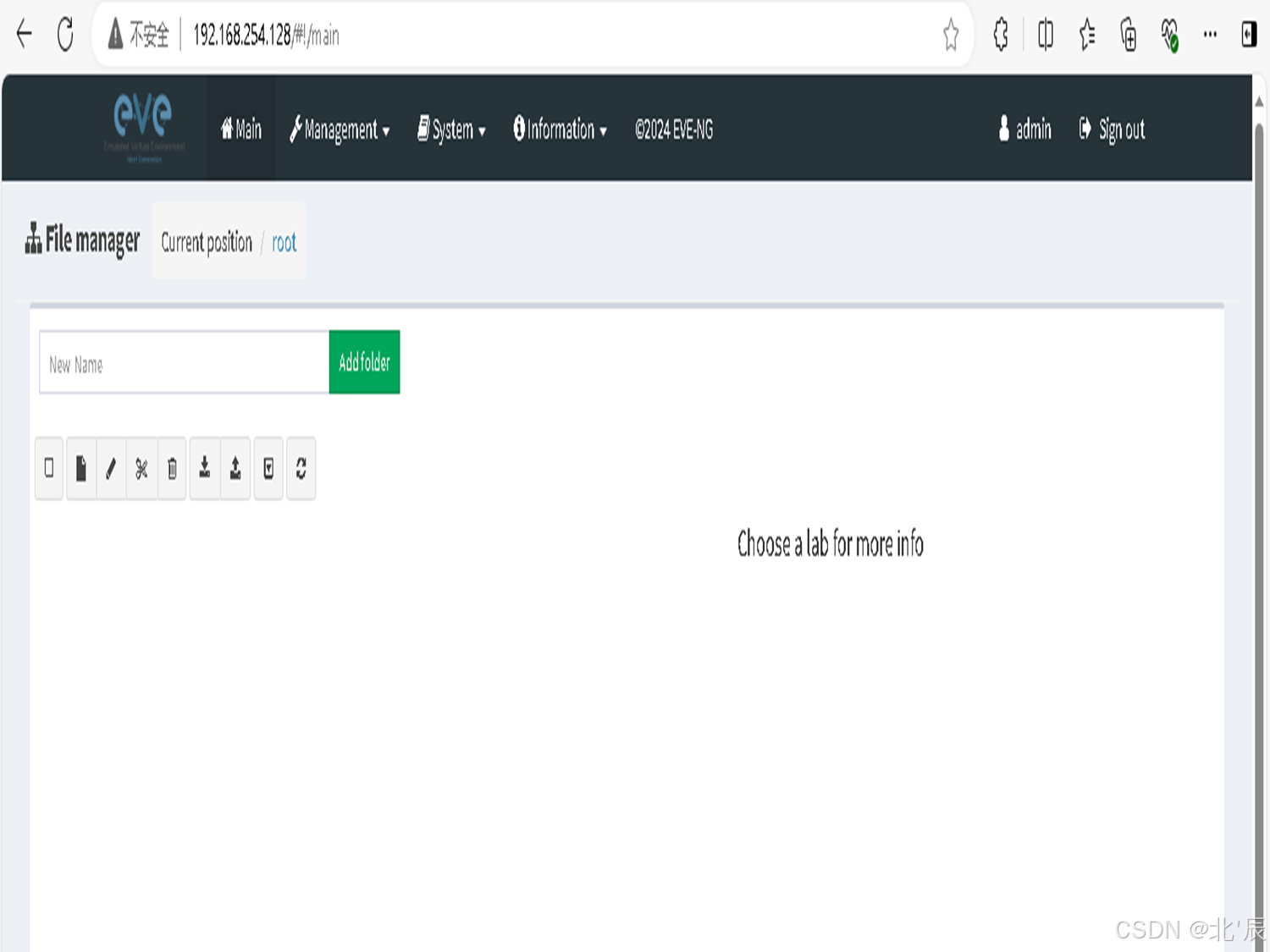

登录进去后先创建项目，选择Add new lab。

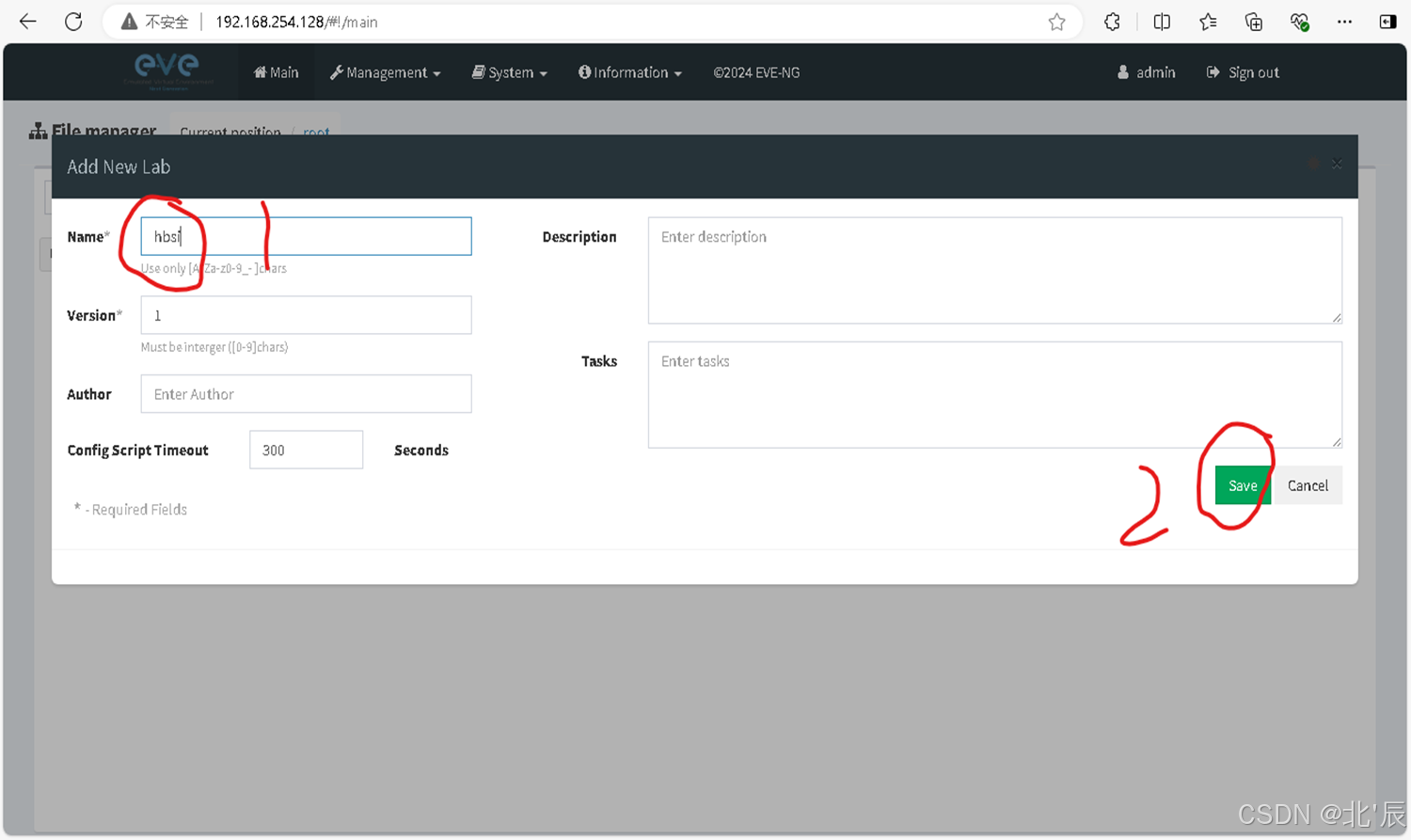

这里创建一个名为hbsi的项目：

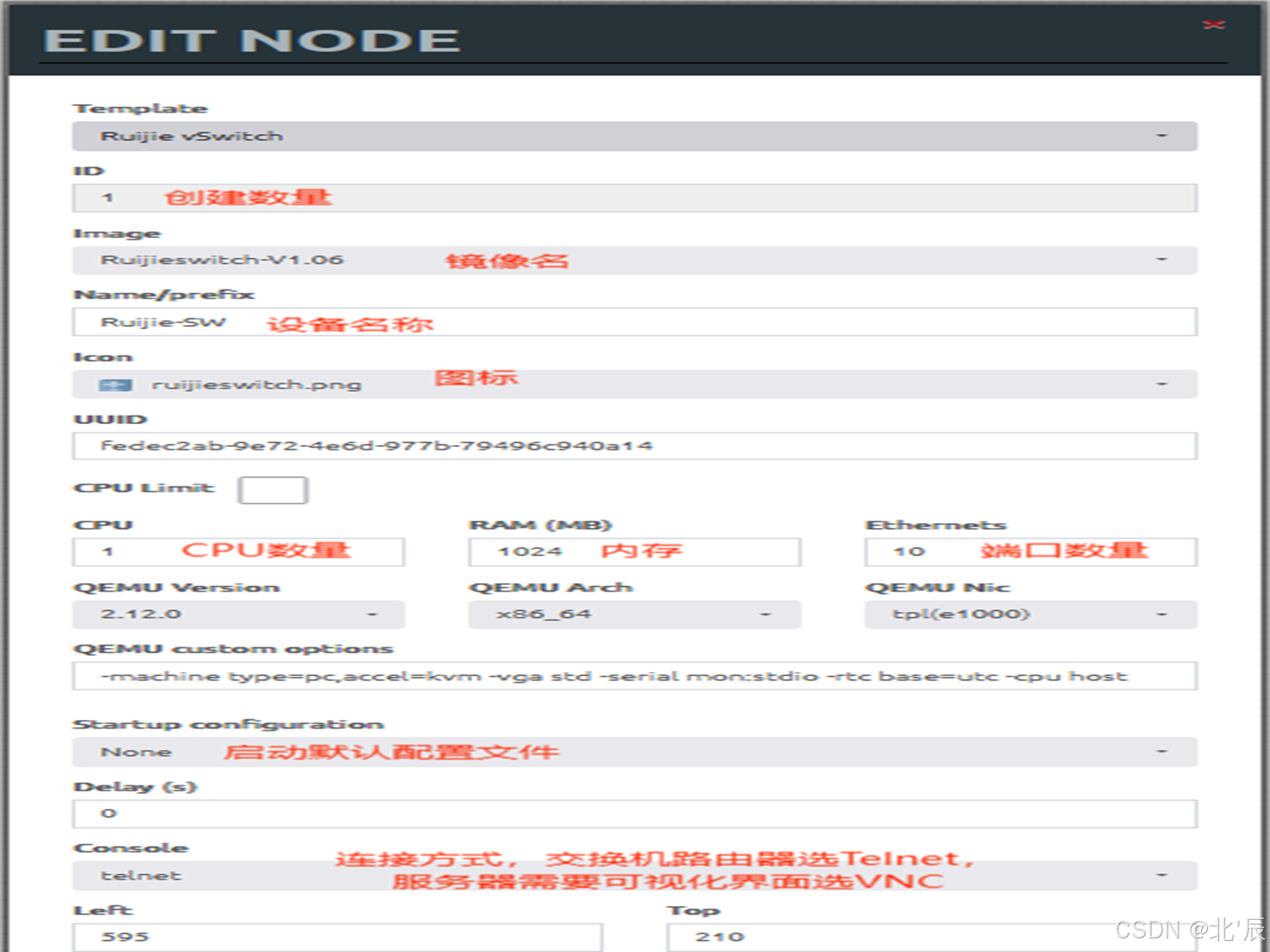

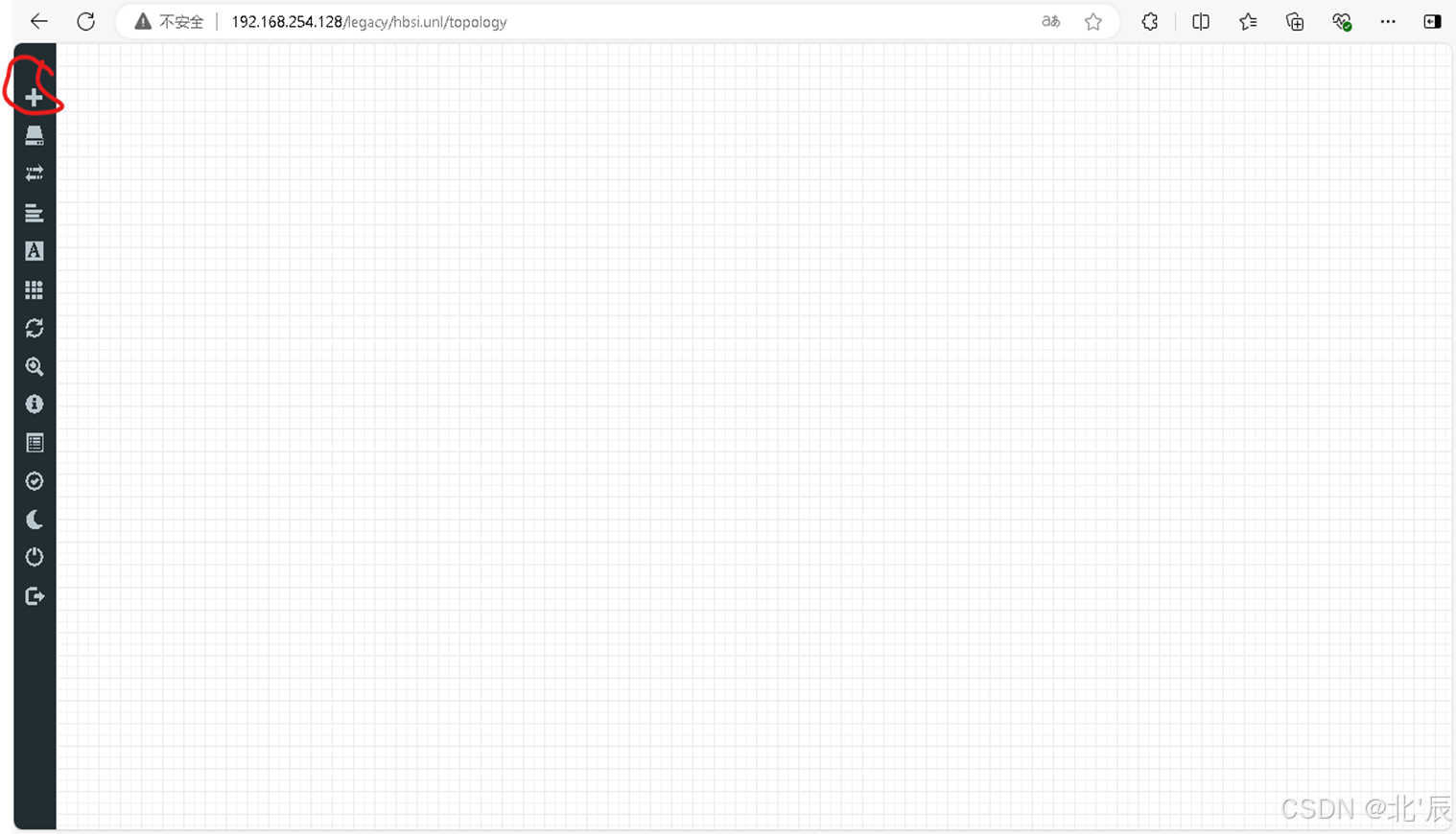

添加设备可以选择左侧的“+”号，也可以在空白处右键选择“Node”

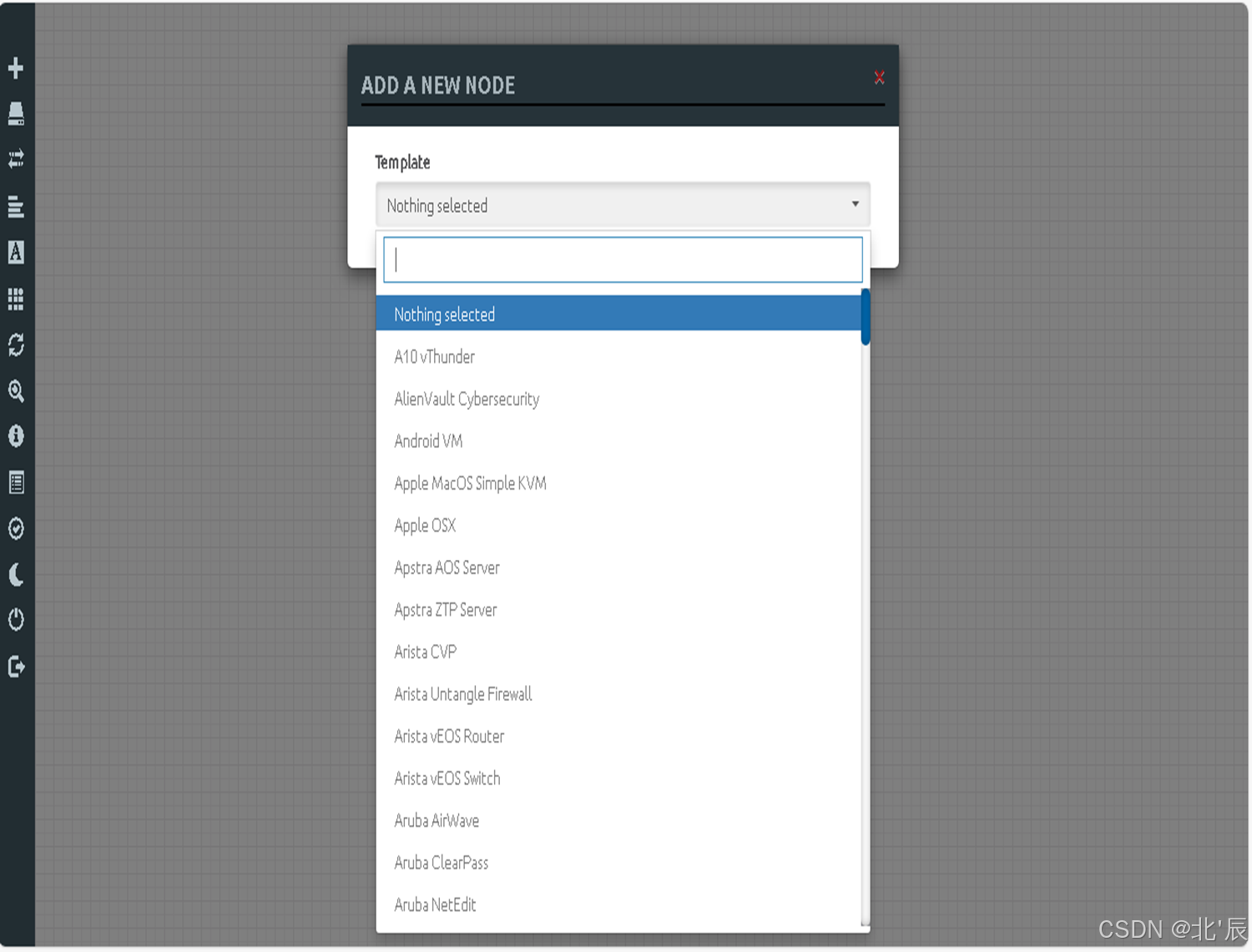

在弹出的下拉列表选择对应的设备镜像，目前因为是刚安装的还没有可以使用的设备镜像
下面介绍如何添加设备镜

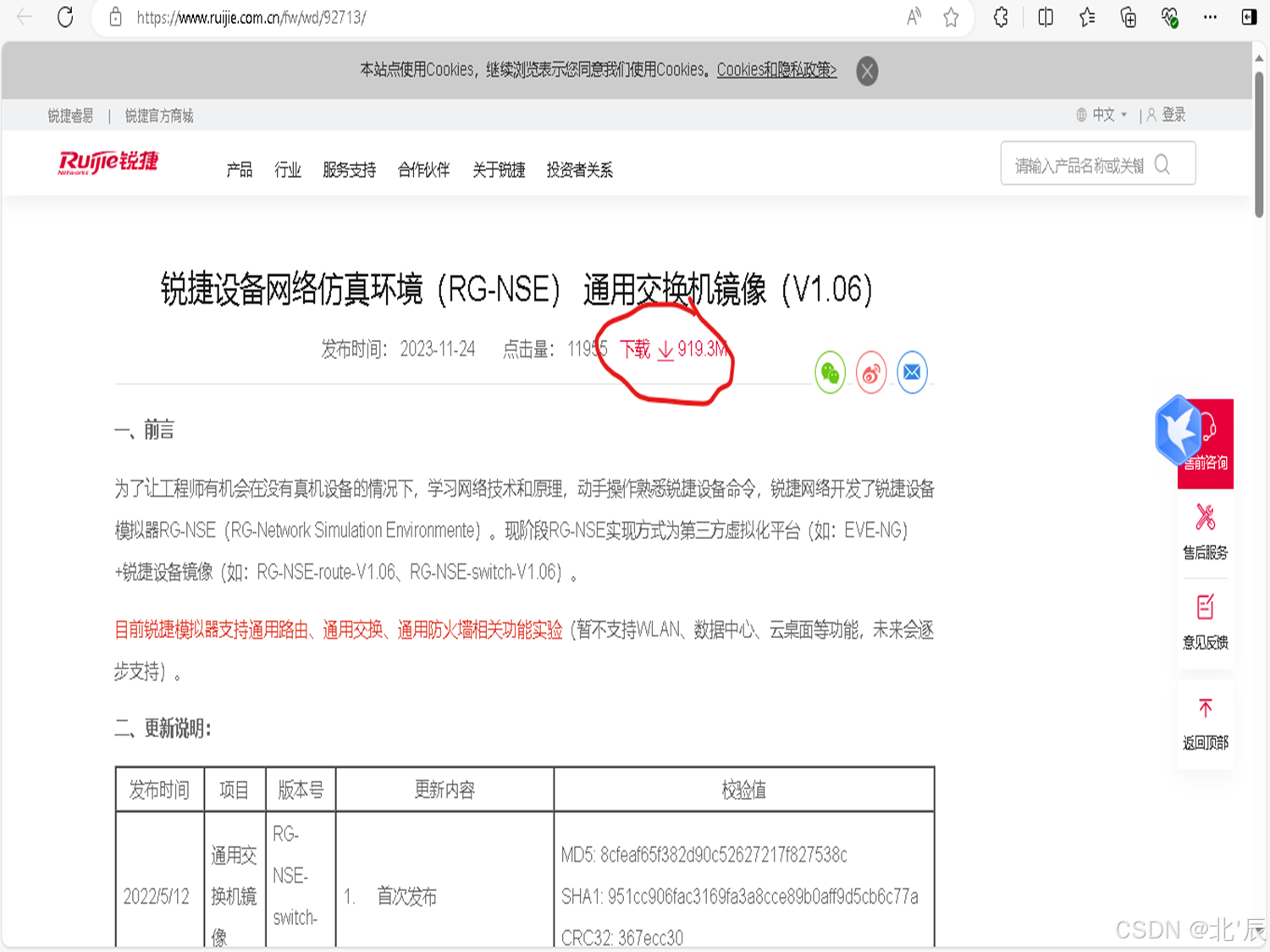

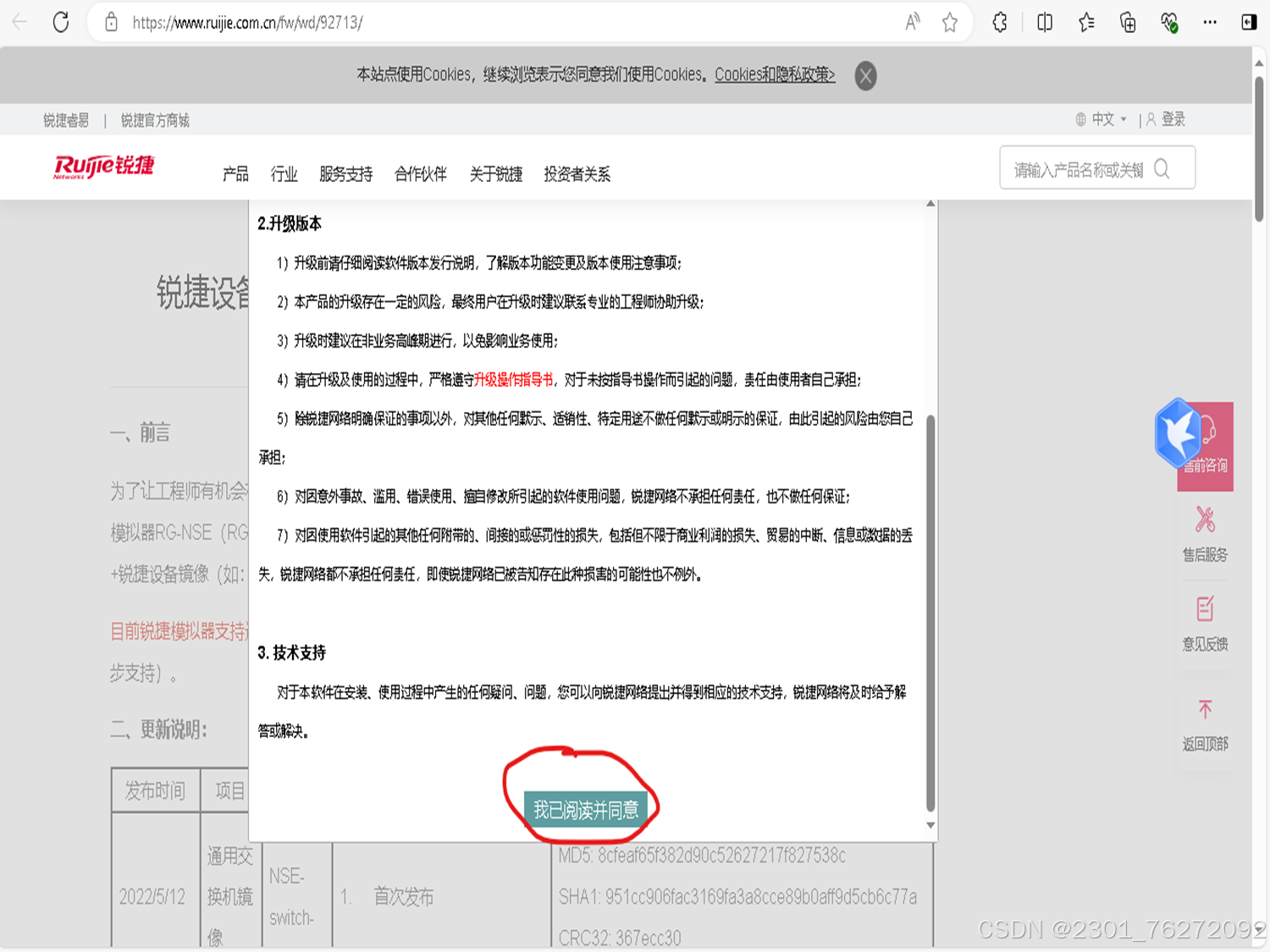

首先去下载设备镜像，这里以锐捷为例：

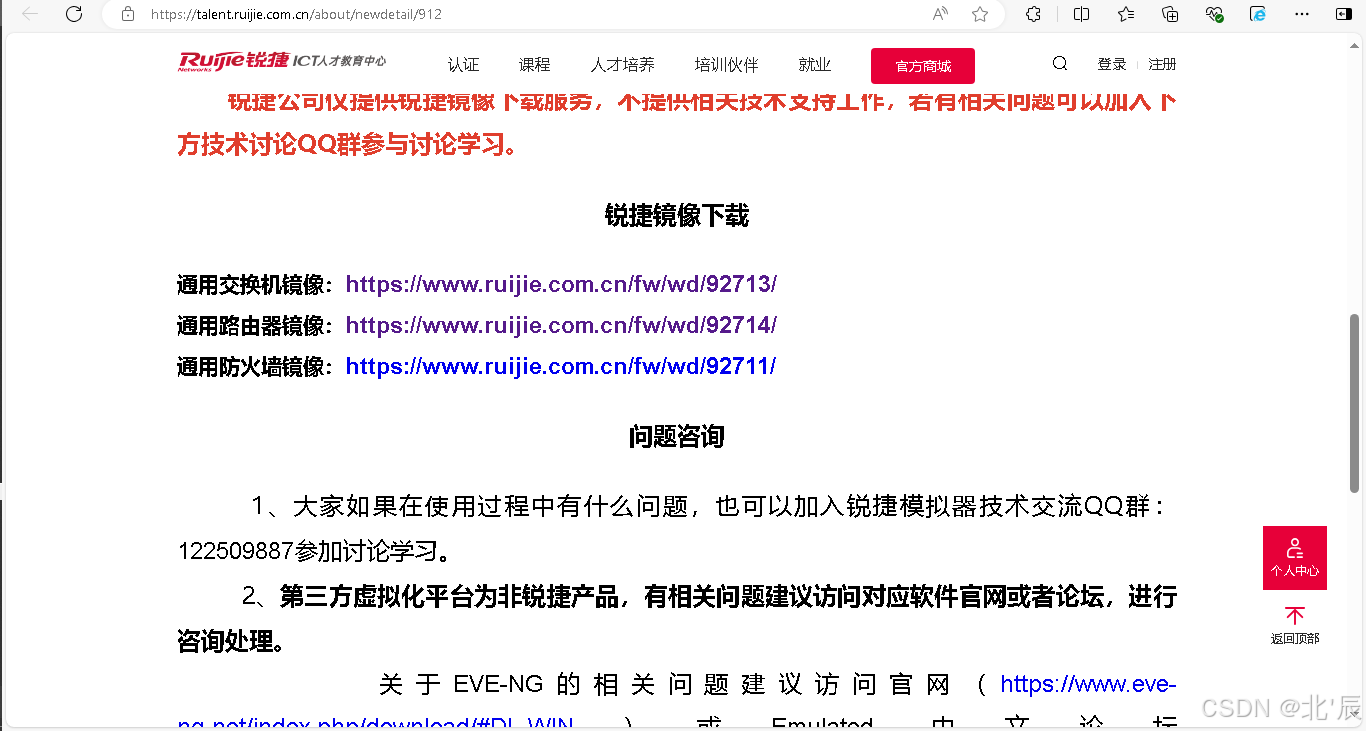

锐捷镜像下载：https://talent.ruijie.com.cn/about/newdetail/912

下载完成后打开Xshell，选择ssh登录到EVE后台，这里使用的是root账户

这里以交换机为例：

解压文件后：

文件构成：

1、启动镜像：运行时加载的磁盘镜像文件；

2、图标：在拓扑中显示的图片；

3、模板：对镜像的硬件信息，CPU、RAM、接口进行描述，关联图标、配置脚本和启动信息；

4、配置脚本：用于导出配置，这个文件不是必须的，可以没有。

上传模板：

1、主机为amd平台，上传 模板 到 /opt/unetlab/html/templates/amd

2、主机为intel平台，上传 模板 到 /opt/unetlab/html/templates/intel

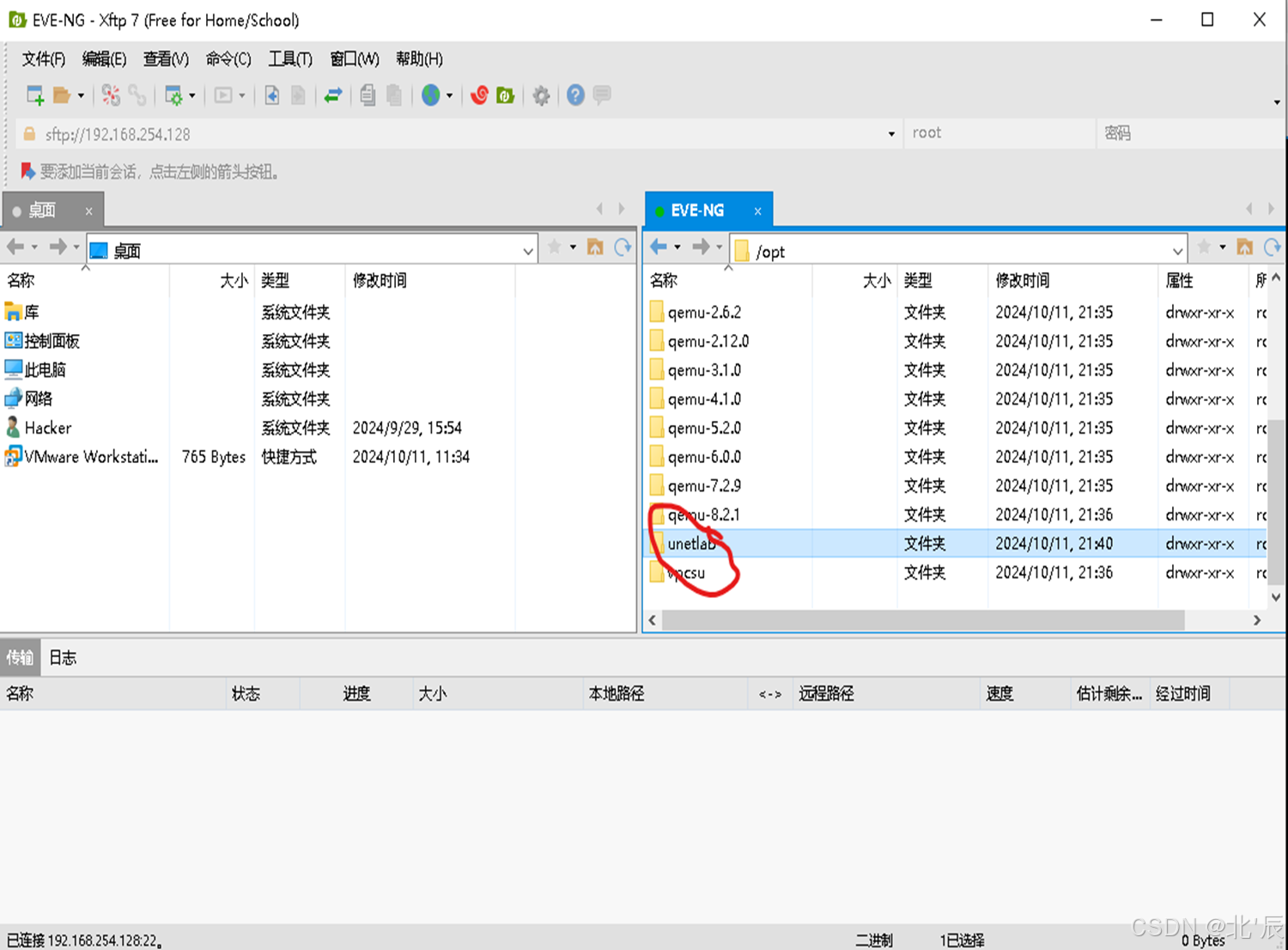

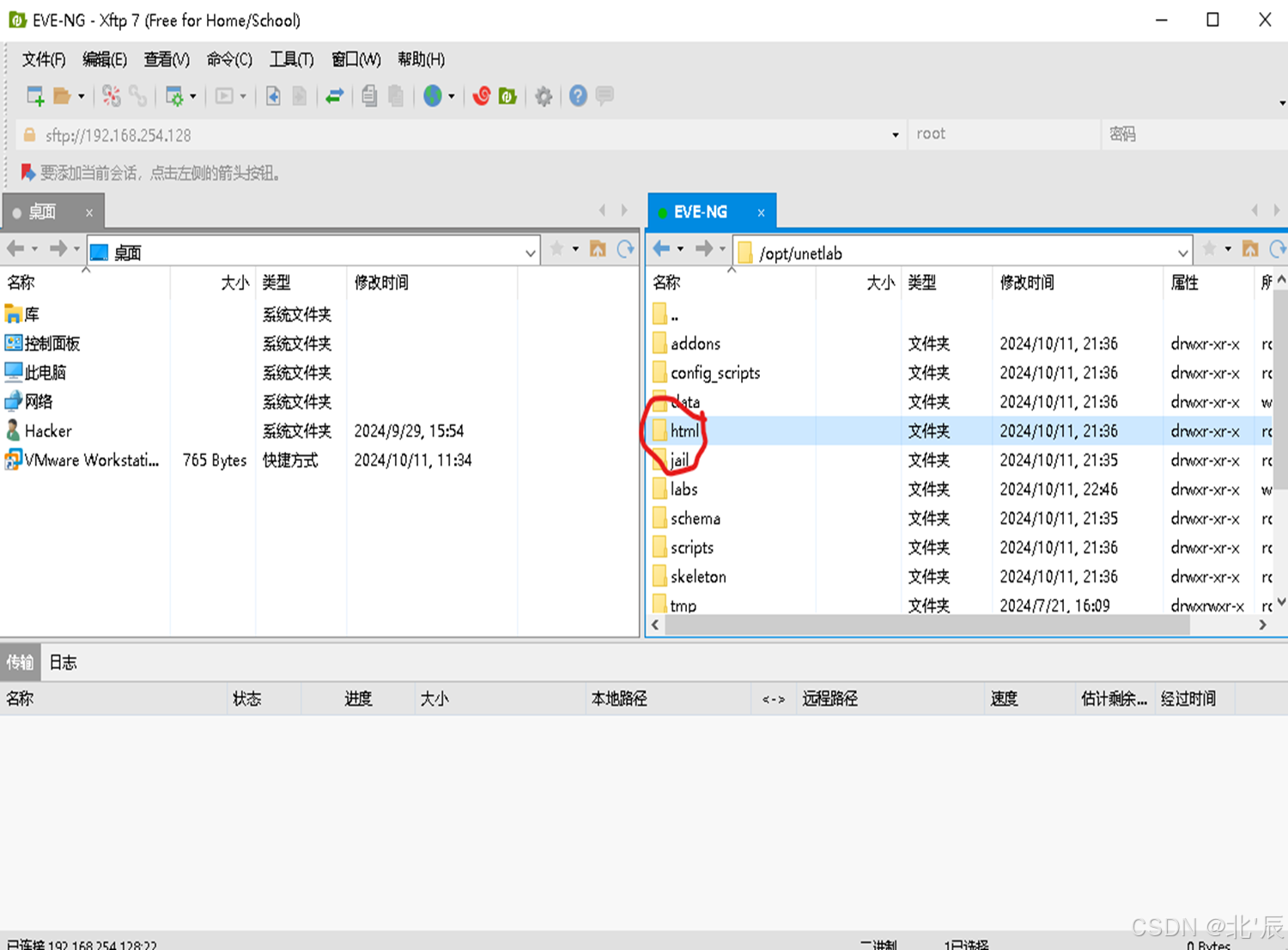

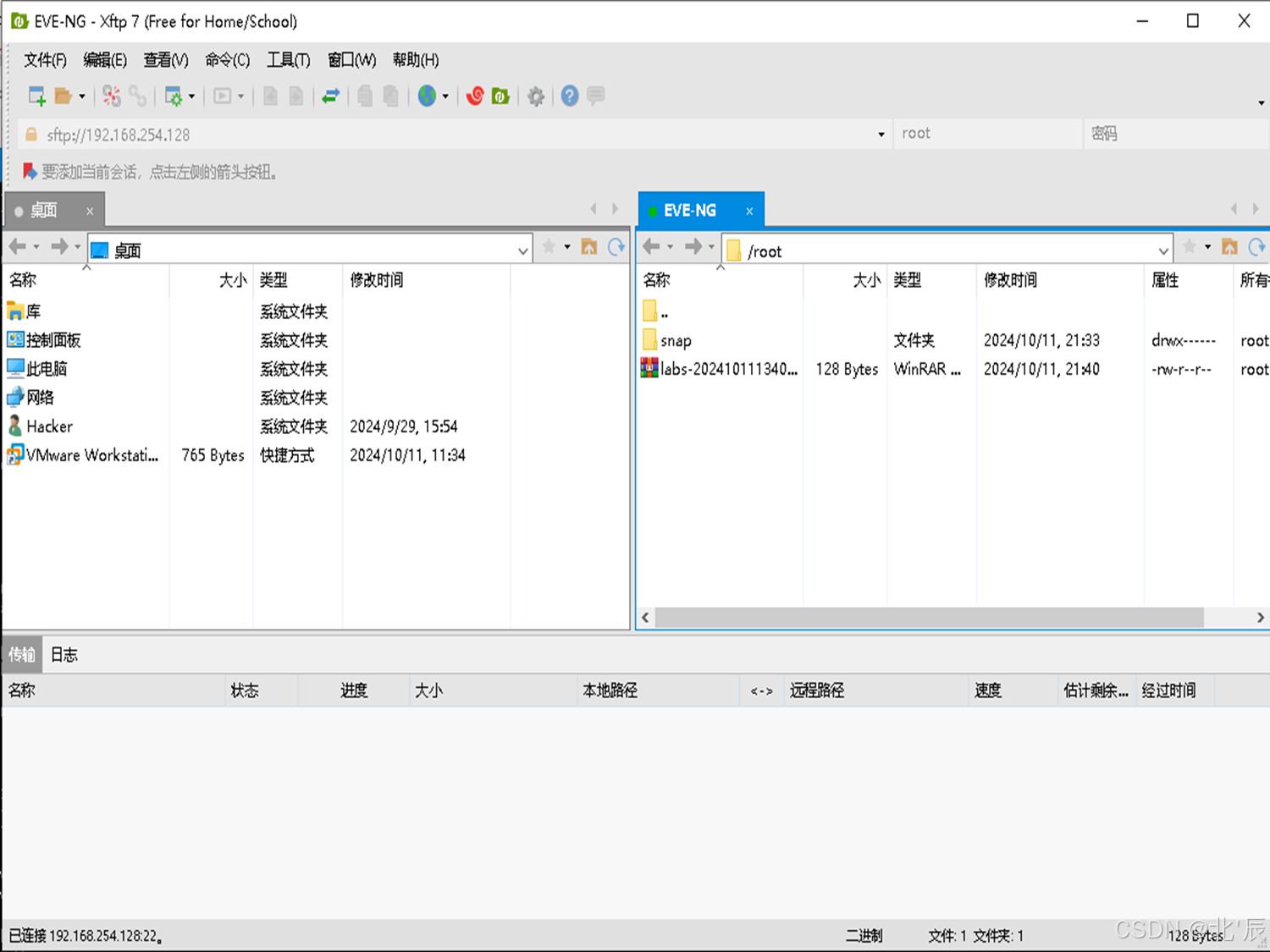

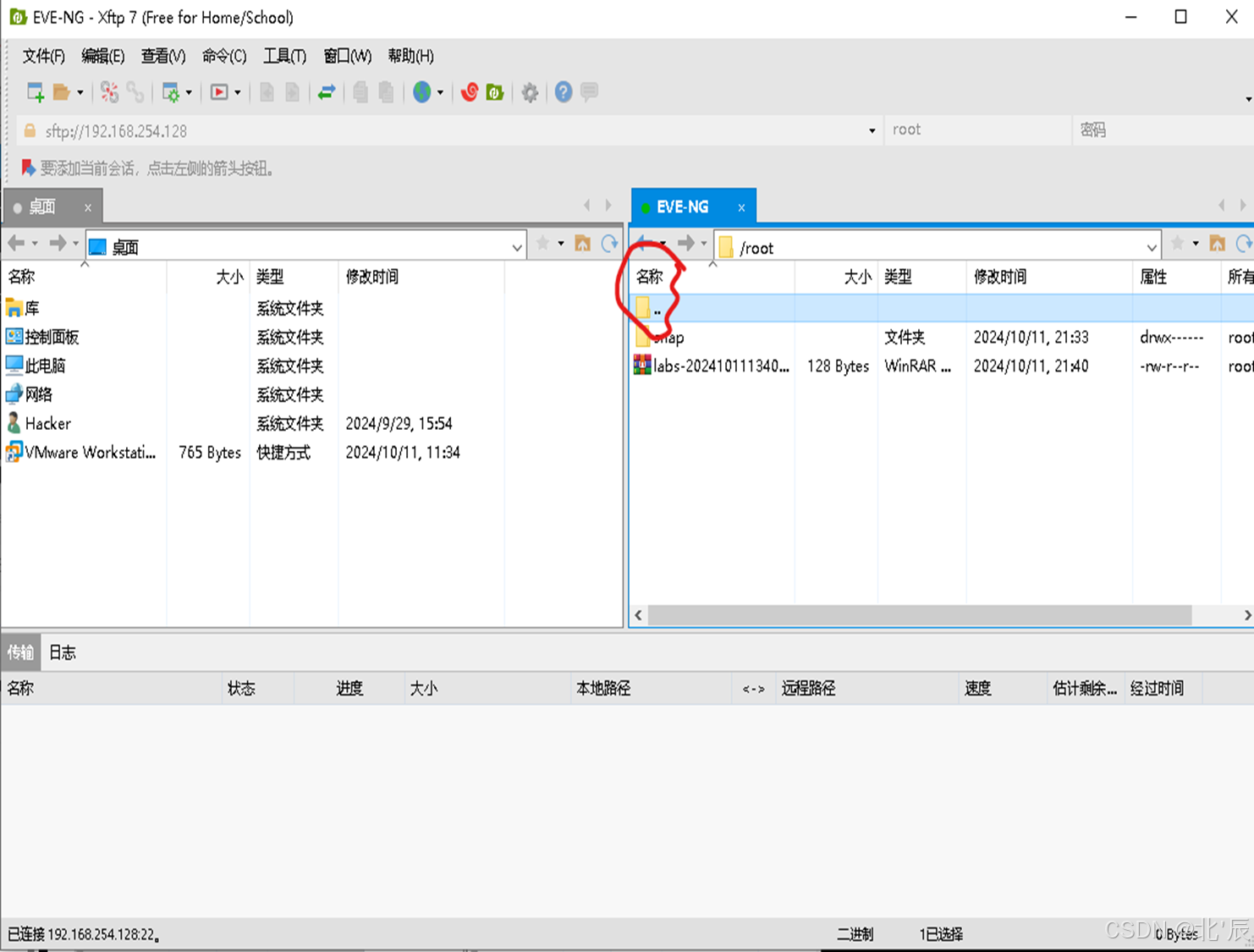

3、我的电脑是intel的，在Xshell中使用Xftp上传文件到EVE中

XShell：

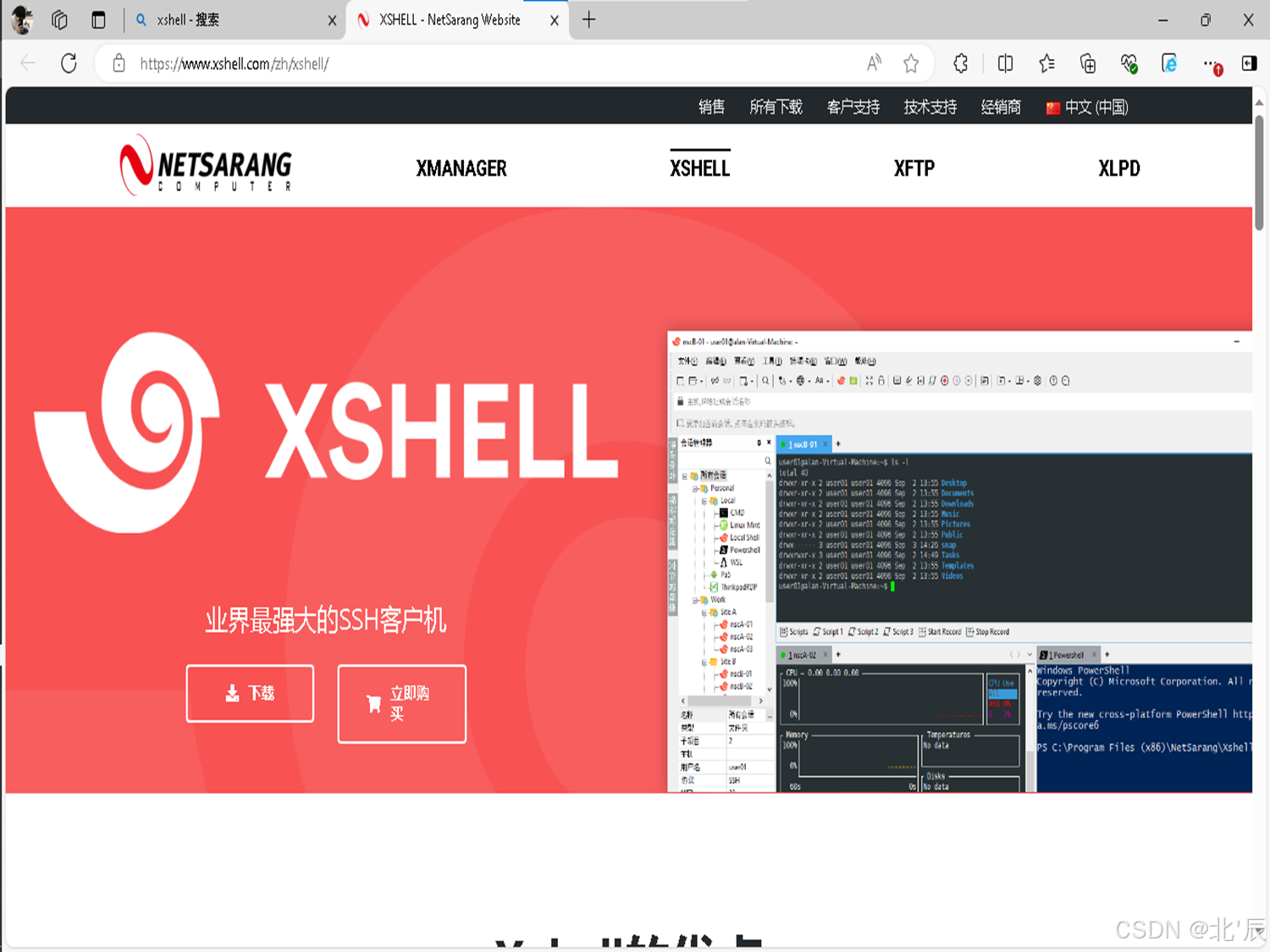

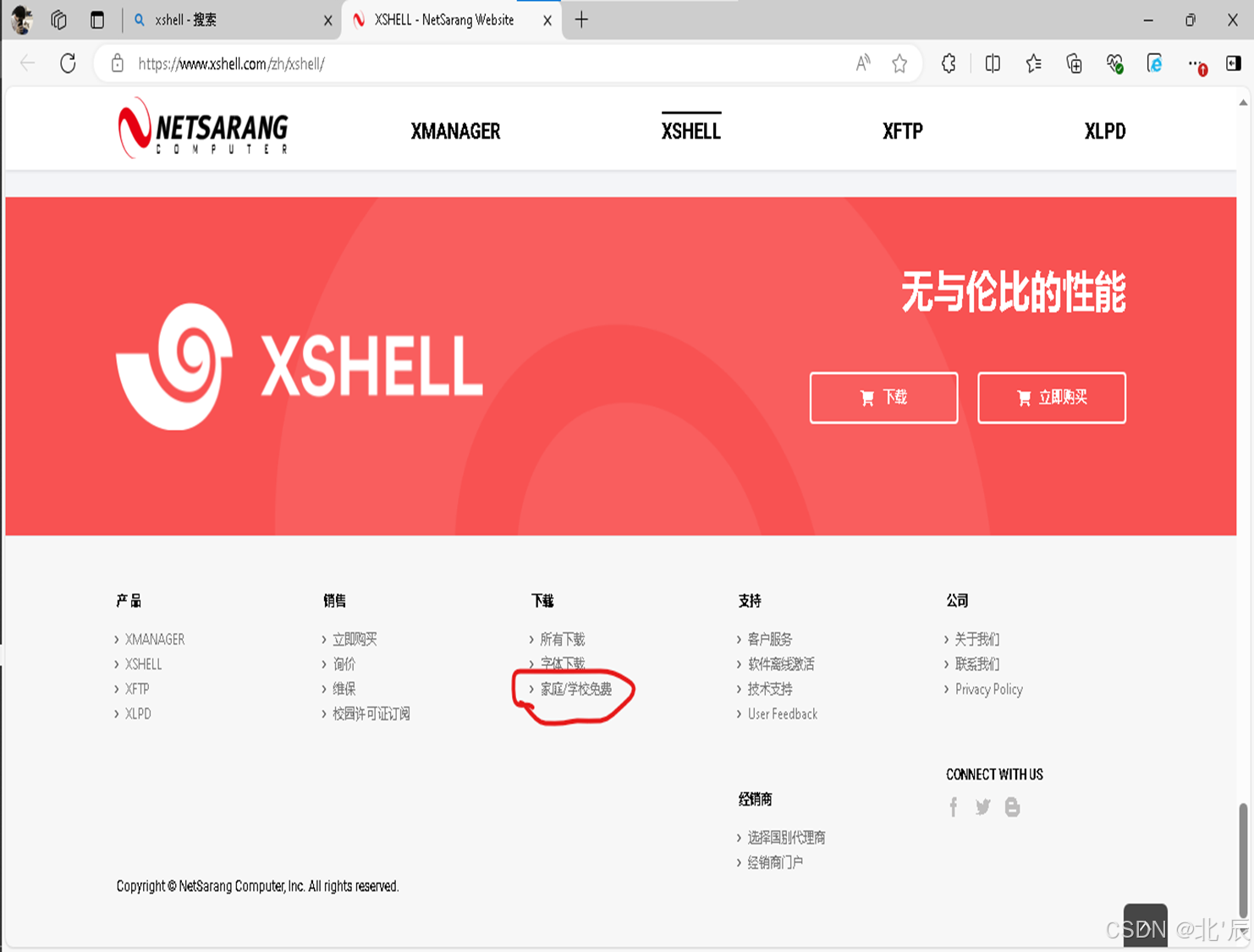

Xshell官网：https://www.xshell.com/zh/xshell/

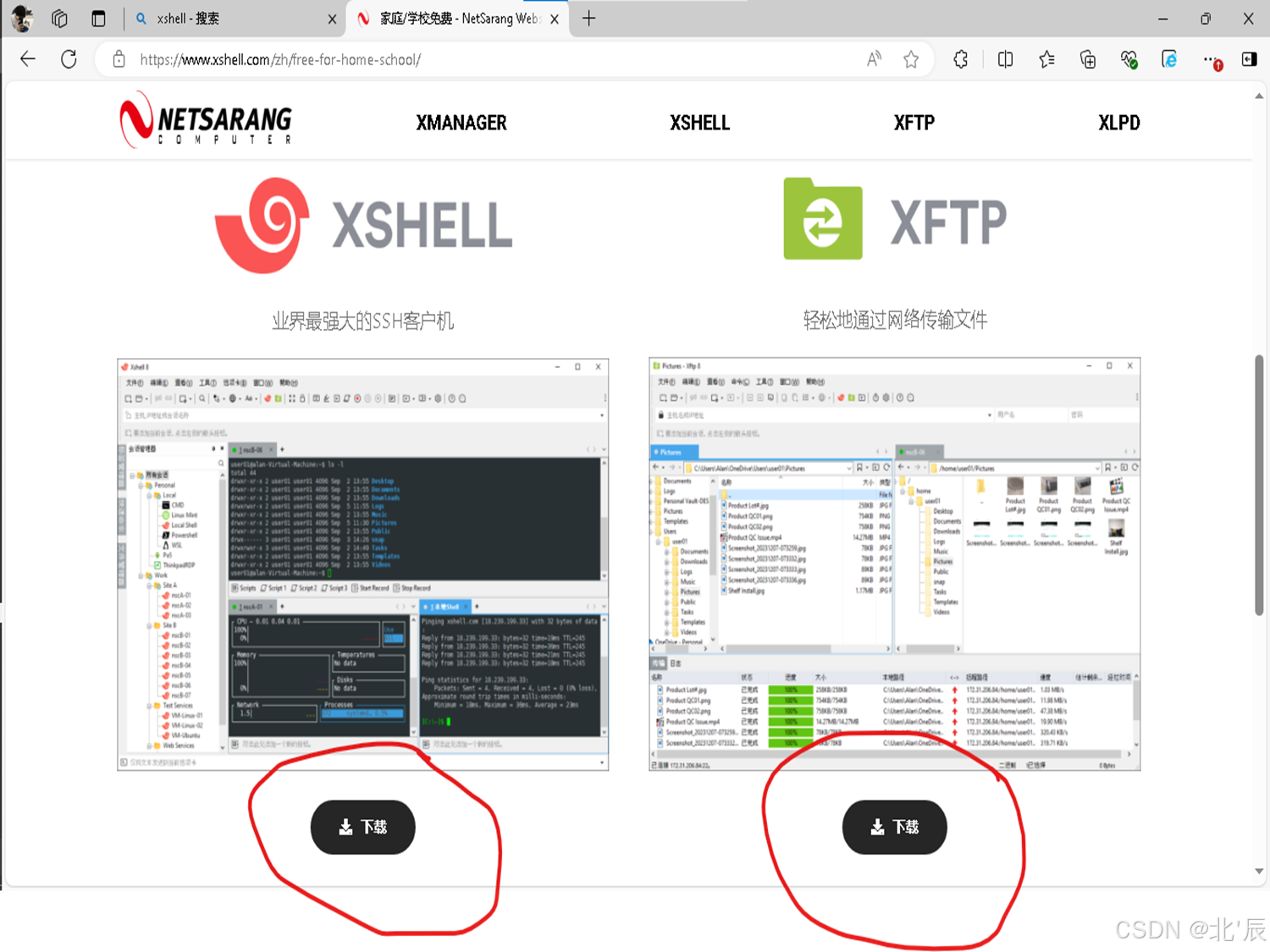

XShell的下载：

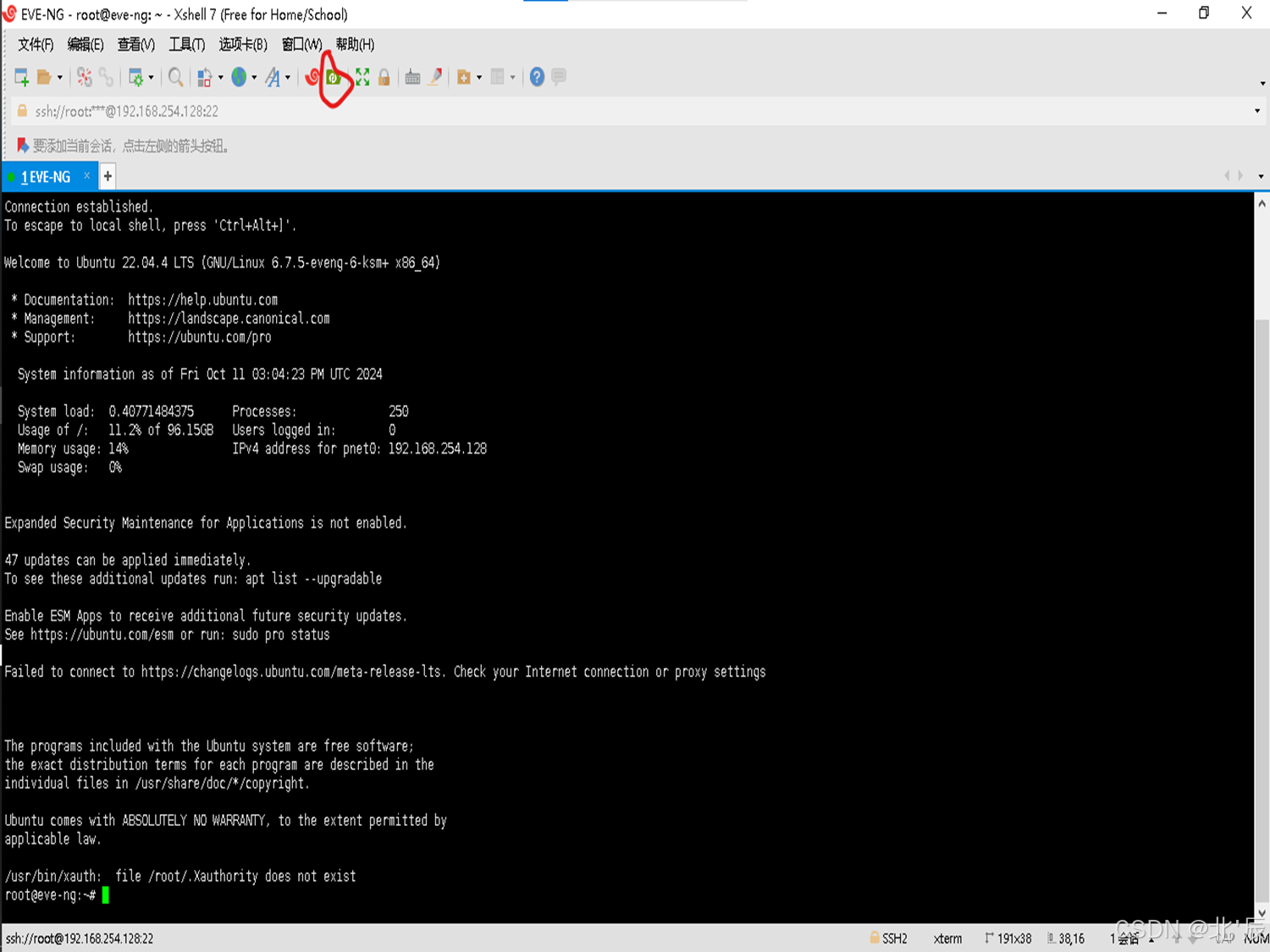

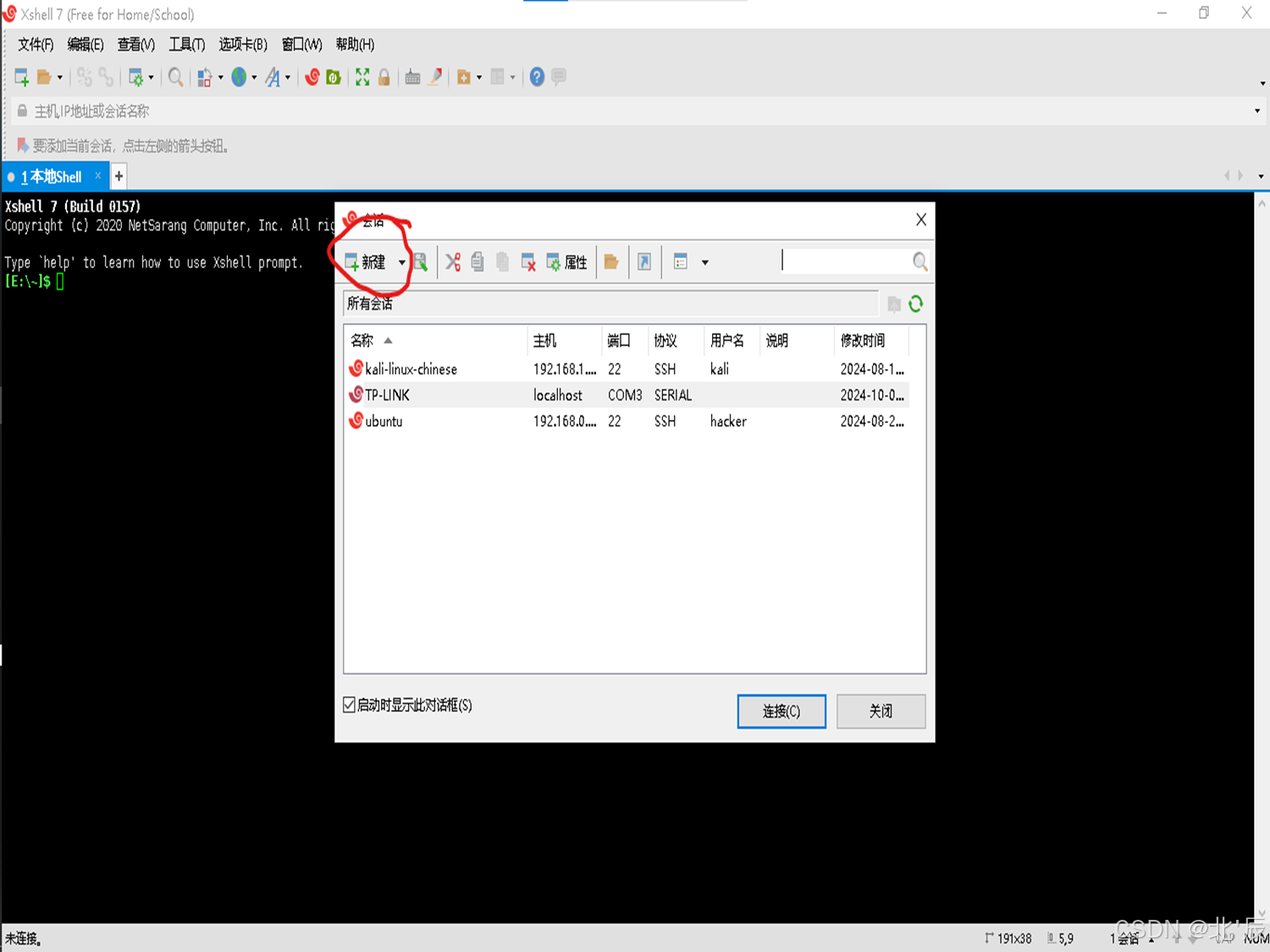

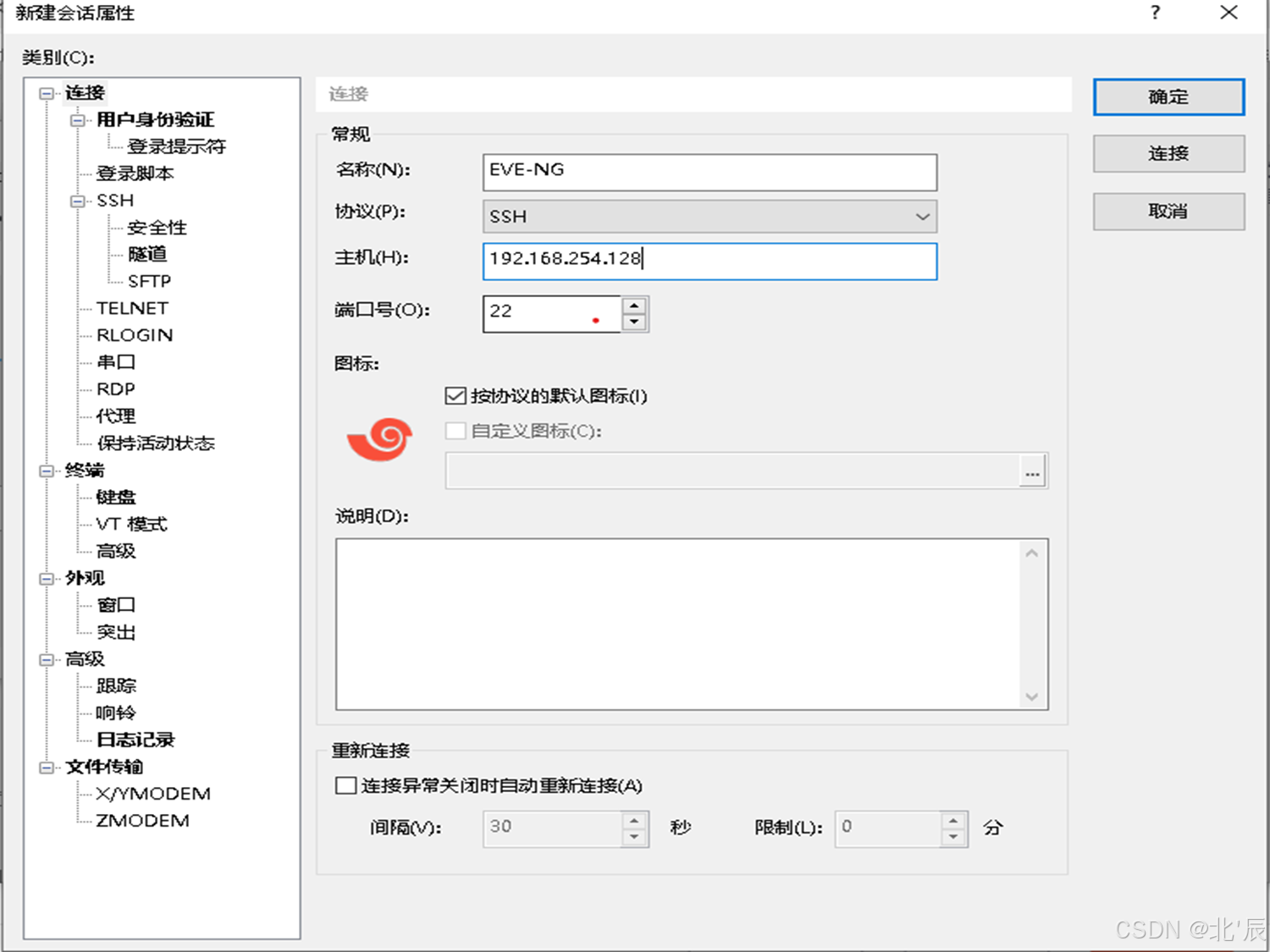

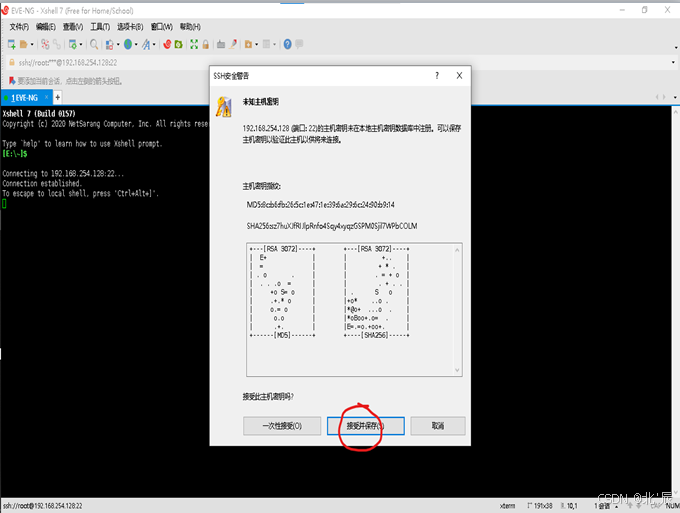

下载安装完成后打开XShell：

名称：自己喜欢的名字

主机：EVE-NG的IP

端口：22

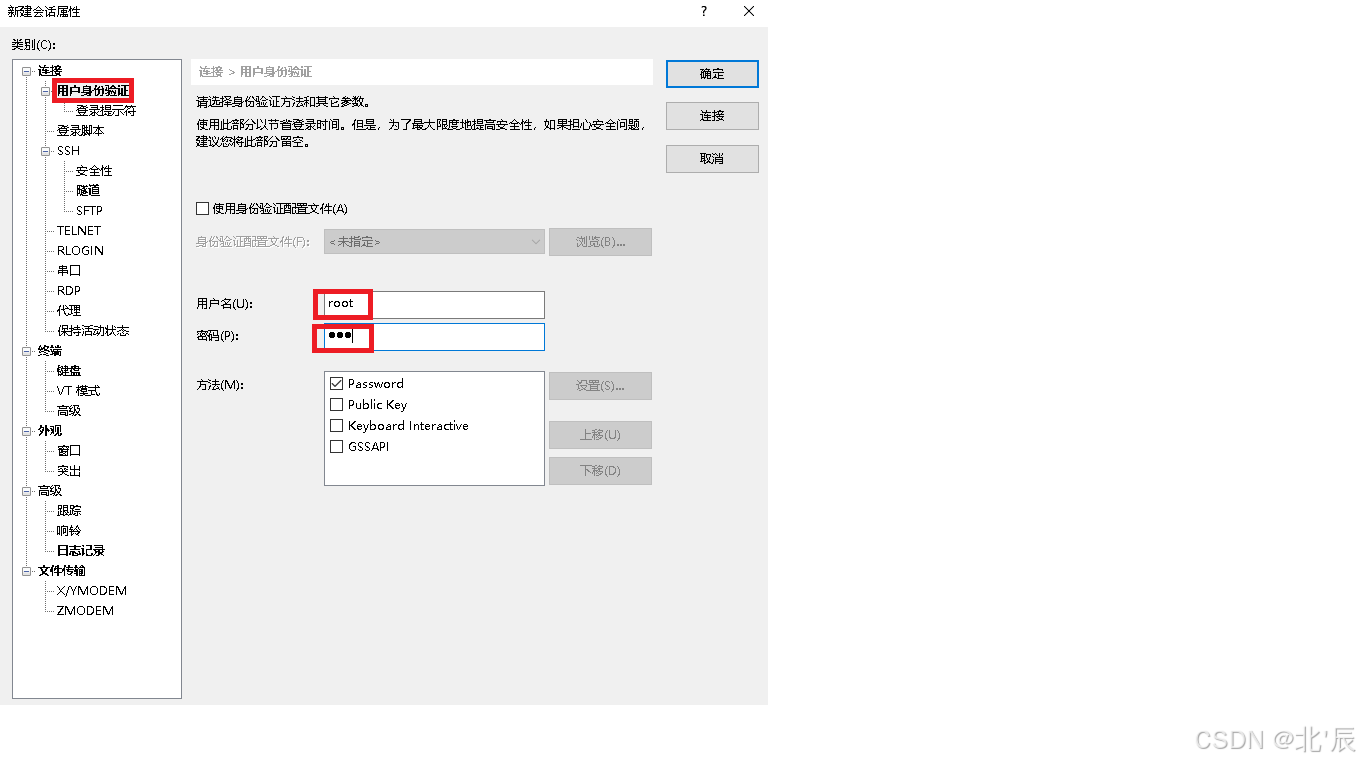

用户名：root

密码：eve

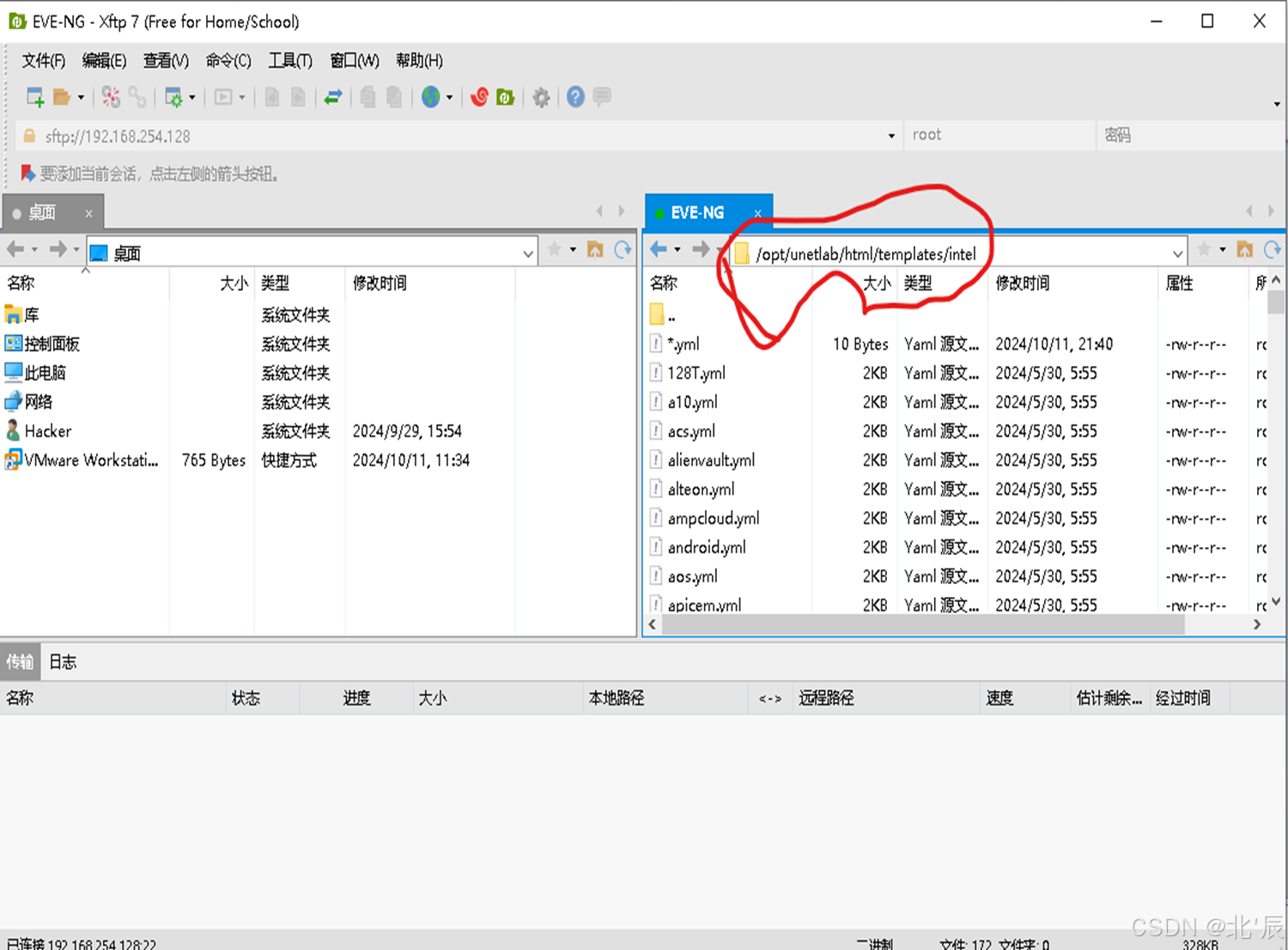

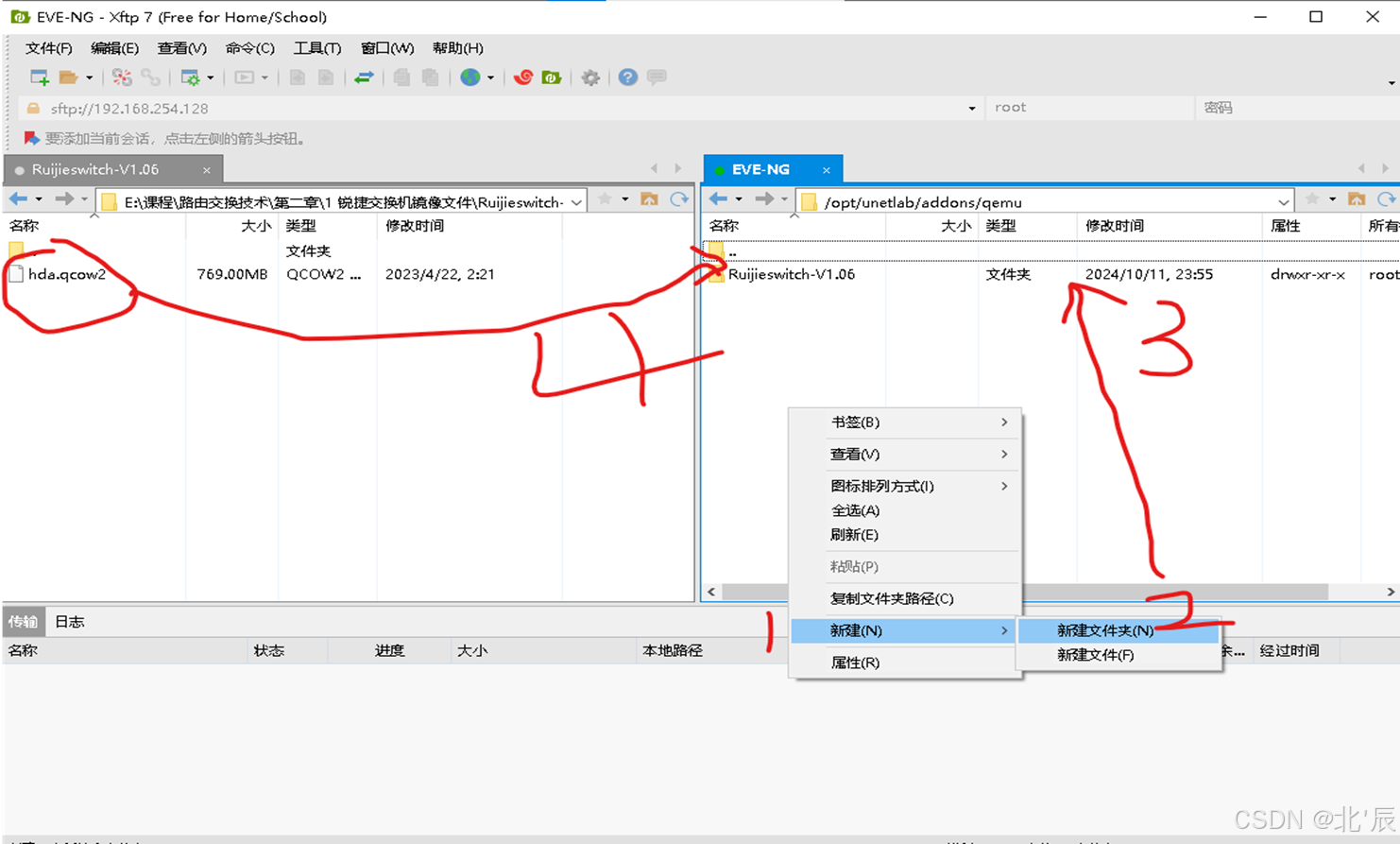

Ruijieswitch.yml上传到 /opt/unetlab/html/templates/intel

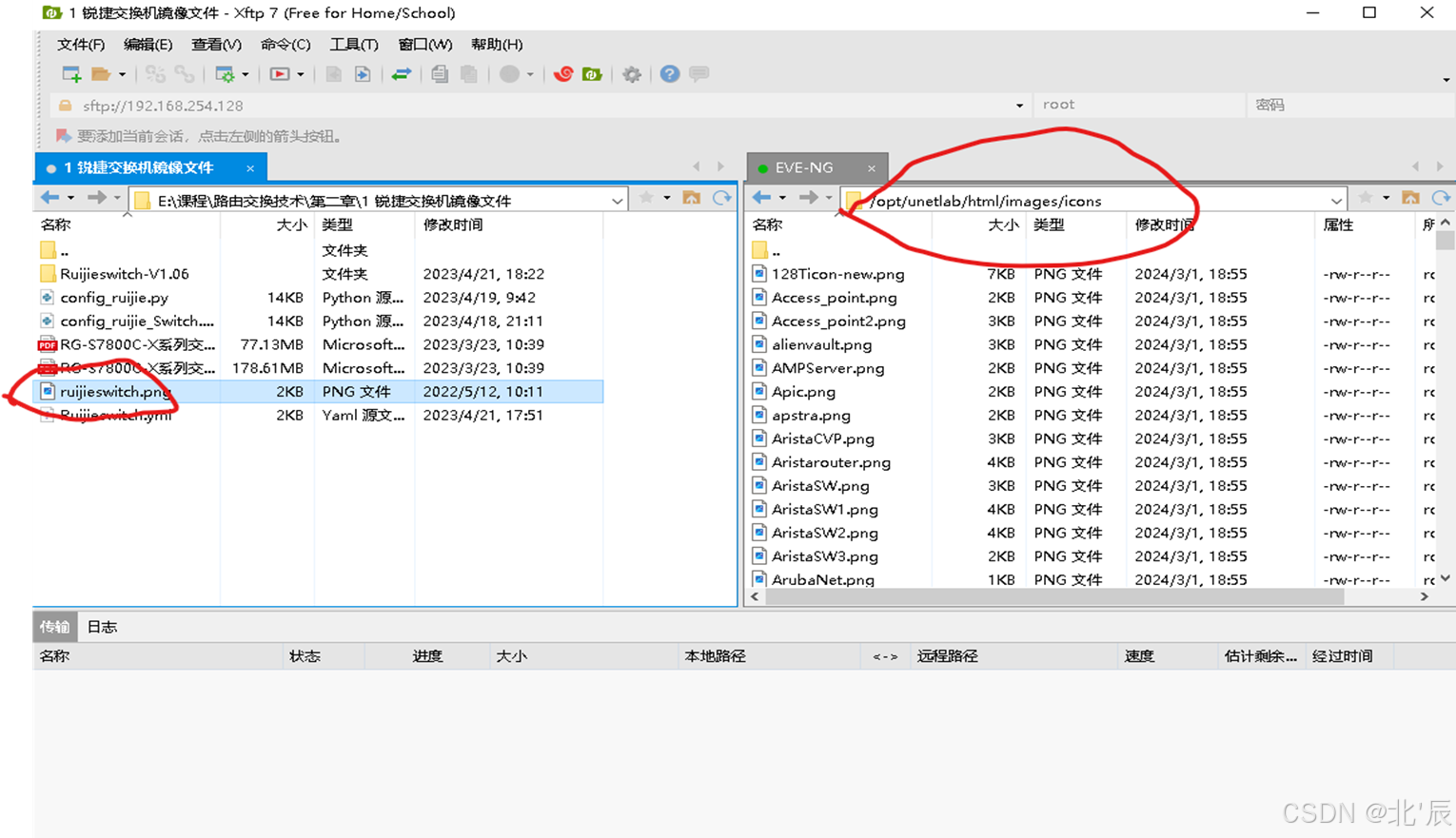

ruijieswitch.png上传到 /opt/unetlab/html/images/icons

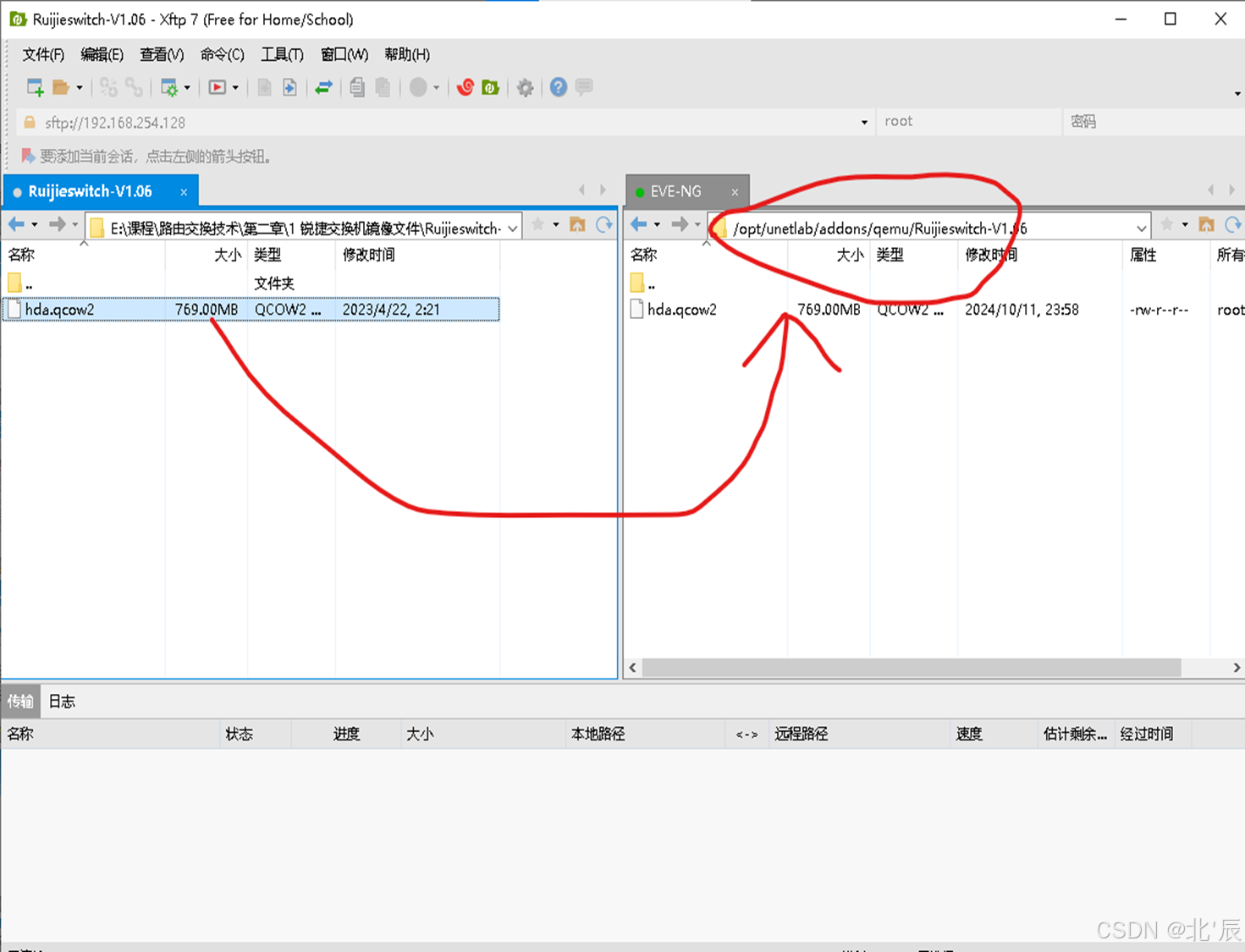

hda.qcow2上传到/opt/unetlab/addons/qemu/

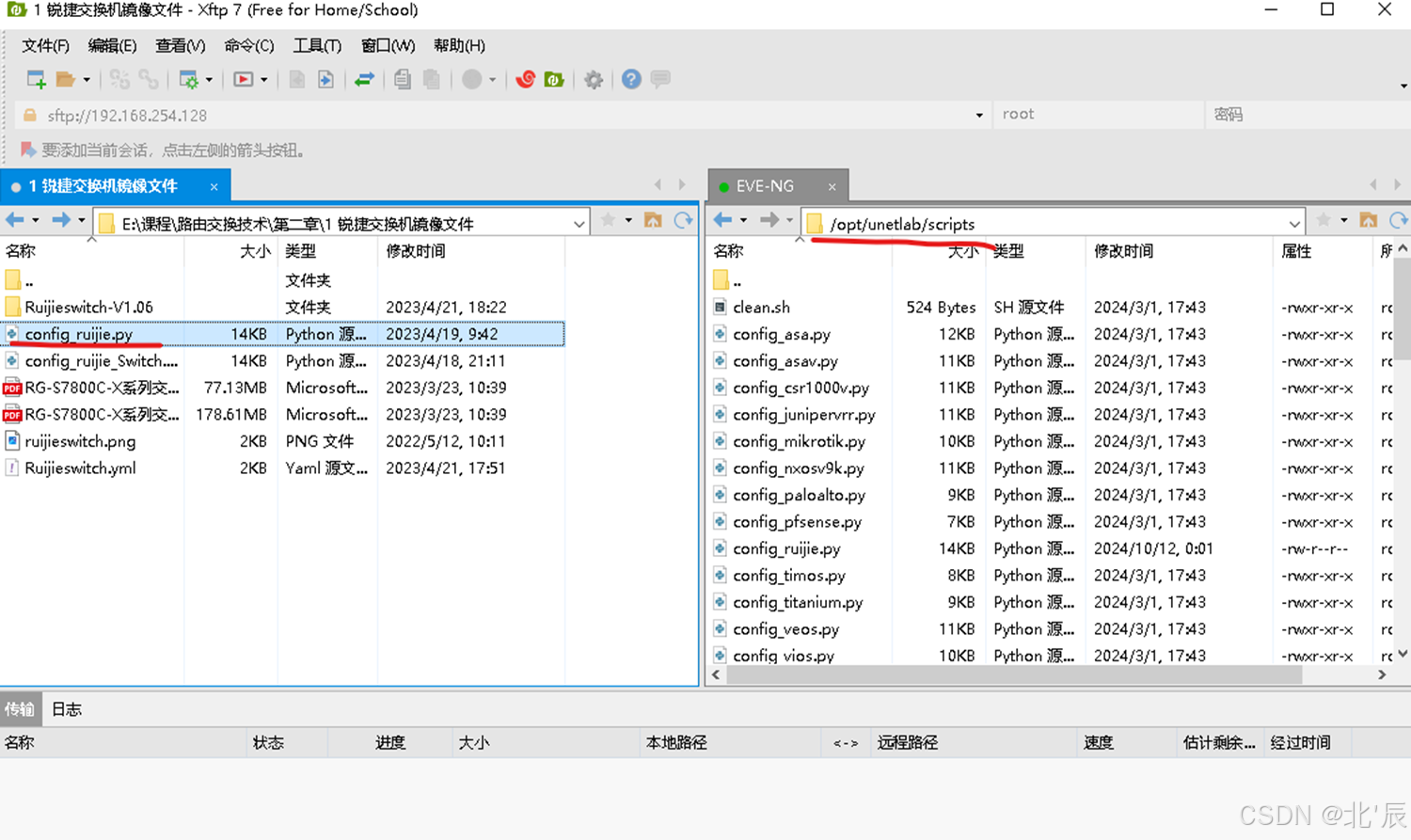

config_ruijie.py上传到/opt/unetlab/scripts

全部配置完成后，需要输入命令修复相关权限。
修复命令：unl_wrapper -a fixpermissions

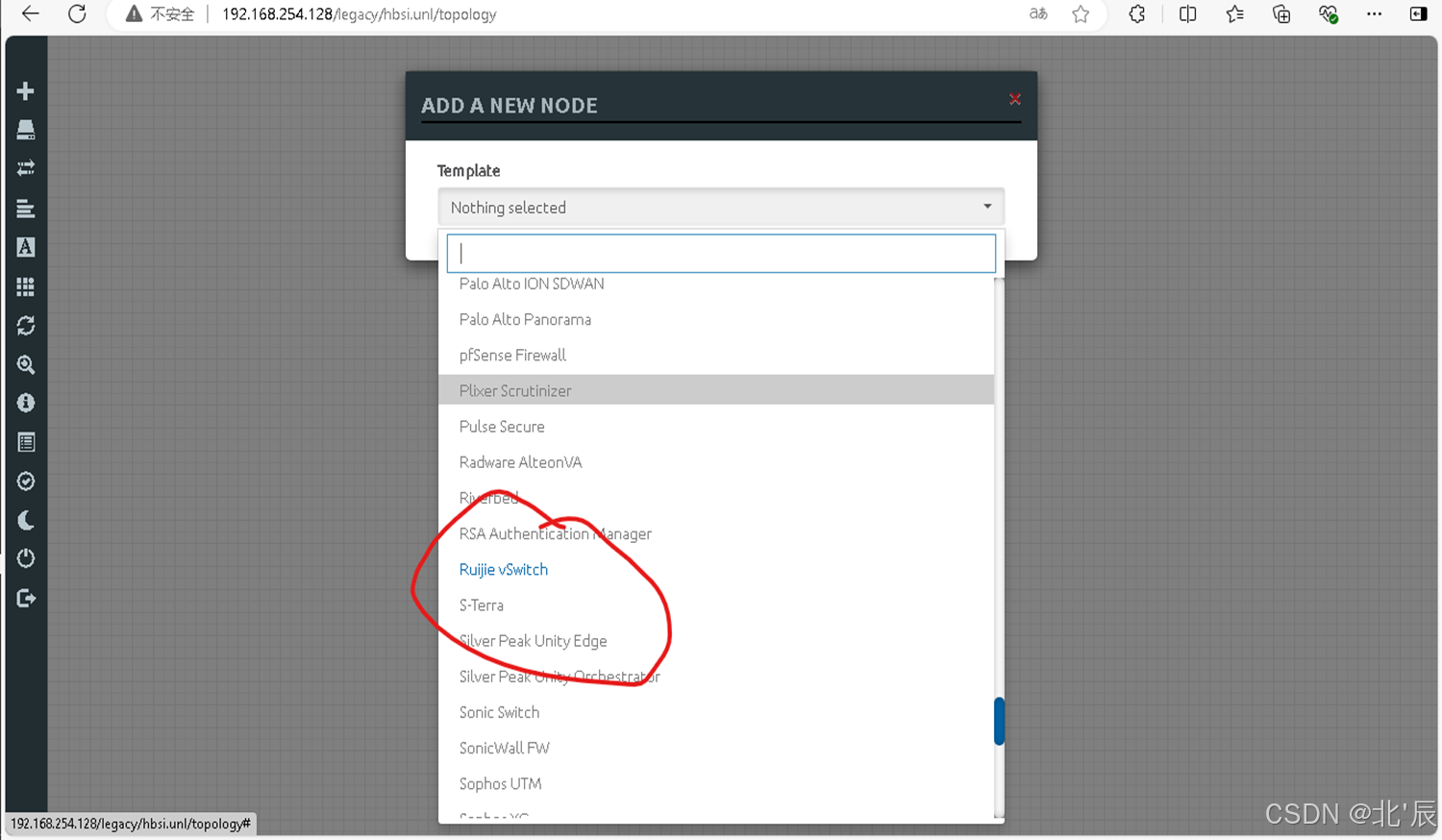

这里锐捷交换机镜像有颜色显示表示镜像添加完成，下面可以添加设备了。

六、项目配套资源

通过百度网盘分享的文件：EVE-NG
链接：https://pan.baidu.com/s/1s9xdeHoanVWwEHby8OZcLg
提取码：8b1d
其中EVE-LAN-disk1.vmdk是EVE镜像集合磁盘文件，包含华为、新华三、思科等
