 WLAN的无线综合实验

题目很简单，详细的知识点这里就不多说了，如果有需要，后面文章在补充

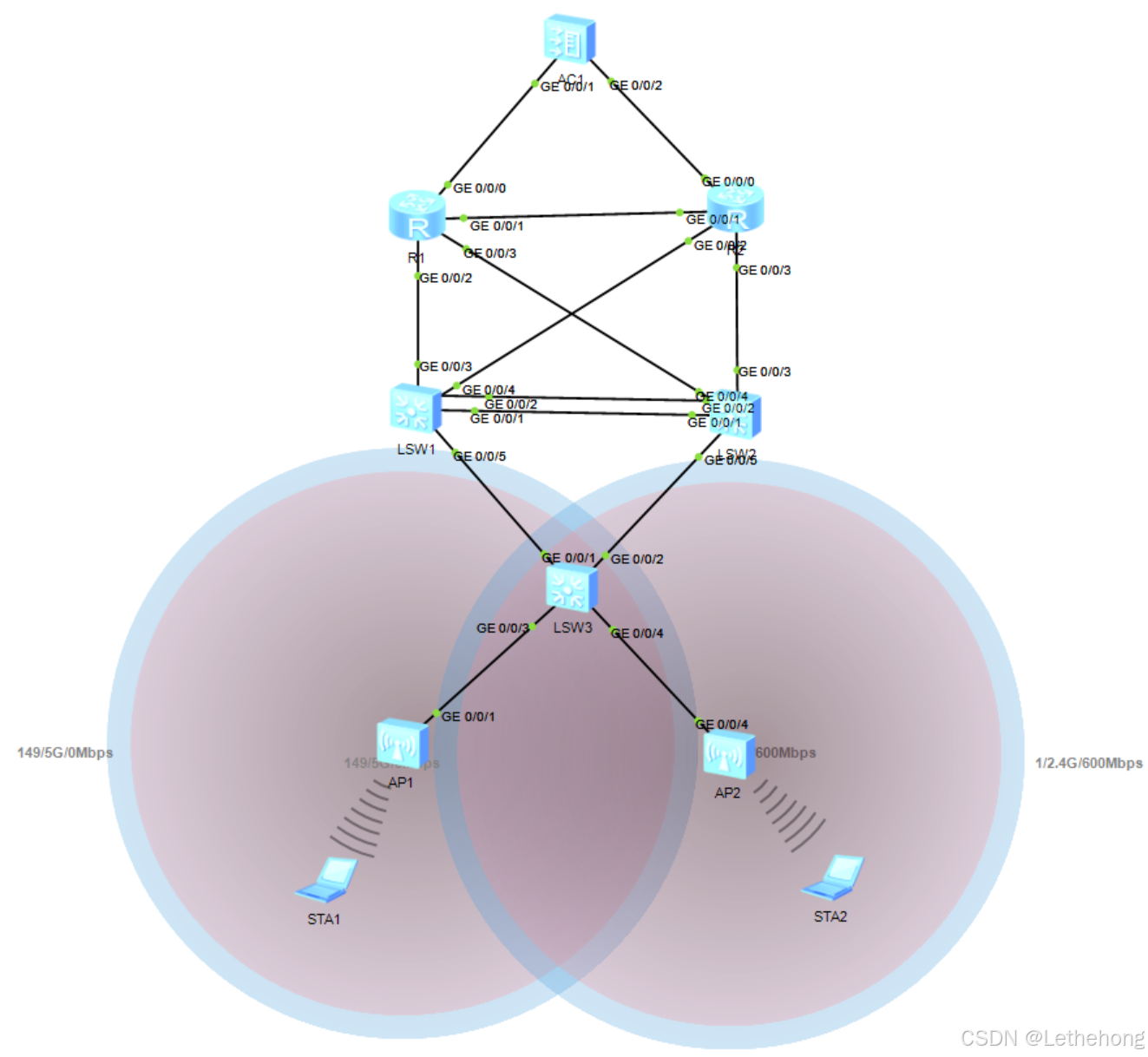

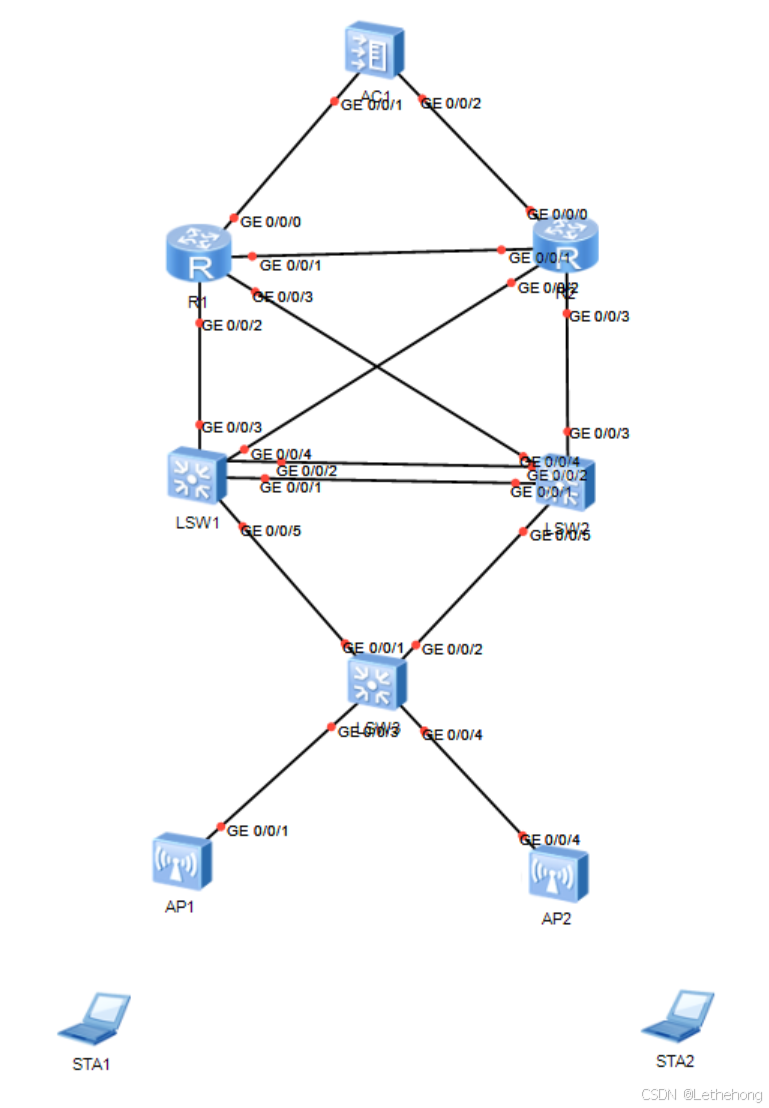

实验拓扑

IP地址规划设计

1、用户vlan的IP地址
vlan20:172.16.20.0/24
vlan30:172.16.30.0/24
2、管理vlan的IP地址
vlan200:172.16.20.0/24
3、AP vlan的IP地址
vlan2:172.16.2.0/24
vlan3:172.16.3.0/24
4、路由接口的IP地址
（一）-（七）：172.16.101.0/30-172.16.107.0/30


一、分析网络拓扑图中的设备层次、功能、配置思路


（一）二层交换机LSW3的功能：存储转发、vlan隔离、身份


1、划分vlan
2、接口处理
3、管理vlan的身份IP配置（IP、子网掩码、网关）
4、MSTP配置

LSW3：

vl ba 2 3 30 20 200

int gi 0/0/1
port link-t trunk
port trunk al vl all
int gi 0/0/2
port link-t trunk
port trunk al vl all
int gi 0/0/3
port link-t trunk
port trunk al vl all
port trunk pvid vlan 2
int gi 0/0/4
port link-t trunk
port trunk al vl all
port trunk pvid vlan 3

int vlan 200
ip add 172.16.200.1 24
quit
ip route-static 0.0.0.0  0.0.0.0 172.16.200.254

stp mode mstp
stp region-configuration
region-name hc
revision-level 1
instance 1 vlan 2 20
instance 2 vlan 3 30 200
active region-configuration

stp instance 1 root secondary
stp instance 2 root secondary

（二）三层设备AC1的功能：路由转发、路由、AC管理


1、接口处理（路由口、唯一身份）
2、多区域ospf配置
3、AP管理配置
3.1AP上线
3.2AP参数

第一步:配置基础有线网络

vl ba  102
int gi 0/0/1
port link-t acc
port def vlan 102
int vlan 102
ip add 172.16.102.2 30

vl ba  107
int gi 0/0/2
port link-t acc
port def vlan 107
int vlan 107
ip add 172.16.107.2 30

int LoopBack 0
ip add 3.3.3.3 32


ospf 1 router-id 3.3.3.3
 area 0.0.0.100
  network 172.16.102.0 0.0.0.3
  network 172.16.107.0 0.0.0.3
  network 3.3.3.3  0.0.0.0


第二步:创建ssid(无线网络的名字)

wlan                                                         进入无线配置
ssid-profile name admin                            创建一个ssid的配置文件，的文件名叫admin
ssid admin                                                 这个ssid配置文件，的含义，是放出wifi为admin的无线信号

第三步:创建vap(放出几个wifi，就创建一个vap)

vap-profile name admin                              创建一个vap配置文件
service-vlan vlan-pool admin                      vlanid与用户vlan要一致，当有多个vlan的时候可以用vlanPOOL或者建立多个vap模板

ssid-profile admin                                      含义，关联ssid的admin

第四步:创建ap-group(ap组)，并且，把vap关联到ap组

ap-group name admin                                         创建一个ap组，名字叫admin
vap-profile admin wlan 1 radio all                        这个ap组里，下发任务，vap admin的任务

wlan 1                       一个编号。如果想让他多做几件事，多几个不同wlan123456
radio all                    全频。wifi，2.4G，5G，都发

第五步:把ap加进来

查到ap的mac地址
dis int vlan 1
00e0-fcc3-4d10

wlan回车
ap-mac 00e0-fcc3-4d10              把这个mac加入ac
ap-group admin                              把ap加入ap组

第六步: 设置-下ac和ap对接的接口

ac相当于一台三层交换机，可能有多个ip地址，设置用哪个接口回包

capwap source ip-address 3.3.3.3


想要设置密码：
在以上基础上加上密码模版
security-profile name admin                                                     创建密码名称admin
security wpa-wpa2 psk pass-phrase admin aes      创建WiFi密码admin

vap-profile name admin                                                             进入vap
security-profile admin                                                               在vap里面关联密码模版


增加一个ap，将ap加入到组：
ap-mac 00e0-fc3d-5980                                                        添加新加ap的mac地址
ap-group name admin                                                               将新加的ap加入到admin组

（三）三层核心R1和R2的功能：路由转发、路由、身份


1、接口处理（路由口、唯一身份）
2、多区域ospf配置


R1：

vl ba  101 102  103  104

int gi 0/0/5
port link-t acc
port def vlan 102
int vlan 102
ip add 172.16.102.1 30

int gi 0/0/3
port link-t acc
port def vlan 103
int vlan 103
ip add 172.16.103.2 30

int gi 0/0/4
port link-t acc
port def vlan 104
int vlan 104
ip add 172.16.104.2 30

int LoopBack 0
ip add 1.1.1.1 32

int eth 10
trun gi 0/0/2
trun gi 0/0/1
port link-t acc
port def vlan 101
int vlan 101
ip add 172.16.101.2 30

ospf 1 router-id 1.1.1.1
 area 0.0.0.100
  network  172.16.102.0 0.0.0.3
  area 0.0.0.0
  network  172.16.101.0 0.0.0.3
  network 1.1.1.1  0.0.0.0
  area 0.0.0.3
 network   172.16.103.0 0.0.0.3
 network   172.16.104.0 0.0.0.3

R2：

vl ba  101 105 106  107

int gi 0/0/4
port link-t acc
port def vlan 105
int vlan 105
ip add 172.16.105.2 30

int gi 0/0/3
port link-t acc
port def vlan 106
int vlan 106
ip add 172.16.106.2 30

int gi 0/0/5
port link-t acc
port def vlan 107
int vlan 107
ip add 172.16.107.1 30

int eth 10
trun gi 0/0/2
trun gi 0/0/1
port link-t acc
port def vlan 101
int vlan 101
ip add 172.16.101.1 30

int LoopBack 0
ip add 2.2.2.2 32


ospf 1 router-id 2.2.2.2
 area 0.0.0.100
  network  172.16.107.0 0.0.0.3
  area 0.0.0.0
  network  172.16.101.0 0.0.0.3
  network 2.2.2.2  0.0.0.0
  area 0.0.0.3
 network   172.16.105.0 0.0.0.3
 network   172.16.106.0 0.0.0.3

（四）三层汇聚LSW1和LSW2的功能：存储转发、vlan隔离、身份、网关、路由


1、划分vlan
2、接口处理
3、管理vlan的主或备网关配置（IP、子网掩码、虚拟网关、优先级、抢占）
4、AP vlan的主或备网关配置（IP、子网掩码、虚拟网关、优先级、抢占）
5、用户vlan的主或备网关配置（IP、子网掩码、虚拟网关、优先级、抢占）
6、MSTP配置
7、DHCP服务器配置（vlan2和vlan20走左边，vlan3和vlan30走右边）

LSW1：

vl ba 2 3 20 30  200

vlan ba 103
int gi 0/0/3
port link-t acc
port def vlan 103
int vlan 103
ip add 172.16.103.1 30

vlan ba 105
int gi 0/0/4
port link-t acc
port def vlan 105
int vlan 105
ip add 172.16.105.1 30

int gi 0/0/5
port link-t trunk
port trunk al vl all


int eth 10
trun gi 0/0/1
trun gi 0/0/2
port link-t trunk
port trunk al vl all


int vlan 2
ip add 172.16.2.252 24
vrrp vrid 1 virtual-ip 172.16.2.254
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 30

int vlan 20
ip add 172.16.20.252 24
vrrp vrid 1 virtual-ip 172.16.20.254
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 30

int vlan 3
ip add 172.16.3.252 24
vrrp vrid 1 virtual-ip 172.16.3.254


int vlan 30
ip add 172.16.30.252 24
vrrp vrid 1 virtual-ip 172.16.30.254

int vlan 200
ip add 172.16.200.252 24
vrrp vrid 1 virtual-ip 172.16.200.254

stp mode mstp
stp region-configuration
region-name hc
revision-level 1
instance 1 vlan 2 20
instance 2 vlan 3 30 200
active region-configuration

stp instance 1 root primary
stp instance 2 root secondary

dhcp enable
ip pool vlan2
network 172.16.2.0 mas 24
gate     172.16.2.254
option 43 sub-option 3 ascii 3.3.3.3

ip pool vlan20
network 172.16.20.0 mas 24
gate     172.16.20.254
dns 8.8.8.8


int vlan 2
dhcp select gl

int vlan 20
dhcp select gl

int loopback0
ip add 4.4.4.4 32

ospf 1 router-id 4.4.4.4
  area 0.0.0.3
 network  172.16.103.0 0.0.0.3
 network  172.16.105.0 0.0.0.3
  network  4.4.4.4 0.0.0.0
  network 172.16.2.0 0.0.0.255
network 172.16.20.0 0.0.0.255


LSW2：

vl ba 2 3 20 30 200
vl ba 104 106

int gi 0/0/3
port link-t acc
port def vlan 106
int vlan 106
ip add 172.16.106.1 30

int gi 0/0/4
port link-t acc
port  def vlan 104
int vlan 104
ip add 172.16.104.1 30

int gi 0/0/5
port link-t trunk
port trunk al vl all


int eth 10
trun gi 0/0/1
trun gi 0/0/2
port link-t trunk
port trunk al vl all


int vlan 2
ip add 172.16.2.253 24
vrrp vrid 1 virtual-ip 172.16.2.254


int vlan 20
ip add 172.16.20.253 24
vrrp vrid 1 virtual-ip 172.16.20.254

int vlan 200
ip add 172.16.200.253 24
vrrp vrid 1 virtual-ip 172.16.200.254
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 30

int vlan 3
ip add 172.16.3.253 24
vrrp vrid 1 virtual-ip 172.16.3.254
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 30

int vlan 30
ip add 172.16.30.253 24
vrrp vrid 1 virtual-ip 172.16.30.254
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 30

stp mode mstp
stp region-configuration
region-name hc
revision-level 1
instance 1 vlan 2 20
instance 2 vlan 3 30 200
active region-configuration

stp instance 2 root primary
stp instance 1 root secondary

dhcp enable
ip pool vlan30
network 172.16.30.0 mas 24
gate     172.16.30.254
dns 8.8.8.8

ip pool vlan3
network 172.16.3.0 mas 24
gate     172.16.3.254
option 43 sub-option 3 ascii 3.3.3.3

int vlan 3
dhcp select gl

int vlan 30
dhcp select gl

int loopback0
ip add 3.3.3.2 32

ospf 1 router-id 5.5.5.5
  area 0.0.0.3
 network  172.16.104.0 0.0.0.3
 network  172.16.106.0 0.0.0.3
  network 5.5.5.5  0.0.0.0
  network 172.16.3.0 0.0.0.255
network 172.16.30.0 0.0.0.255

（五）测试

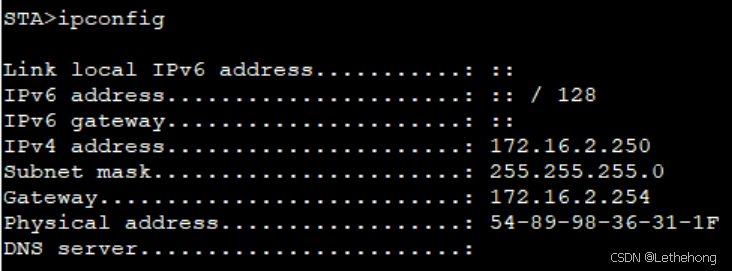

AP1：

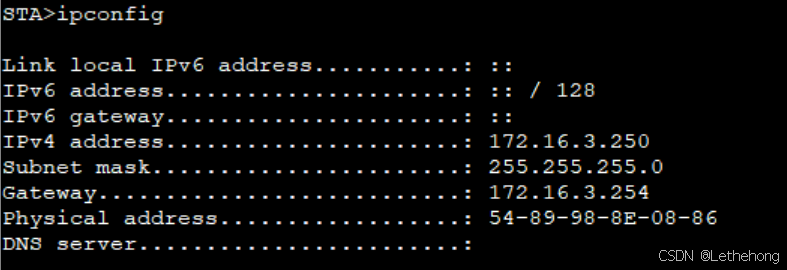

AP2：

测试完毕，实验结束
