子网掩码和交换机的功能以及部分基础命令

文章目录

• 前言
• 一、子网掩码
• 二、交换机的作用以及部分基础命令
  • 1.交换机的功能
  • 2.交换机部分基础命令
• 总结

---

前言

一、子网掩码

子网掩码是必须和IP地址结合使用的一种工具，该工具是为了划分子网而创建的，就是将IP地址分为网络位和主机位，并说明该地址是在局域网还是在远程网上。

1.子网掩码分为三类

1.A10.0.0.1/8

2.B172.16.1.1/16

3.C192.168.1.1/24

子网掩码必须是连续的1代表网络位并且1的位置一定是高位。

如下（示例）：

A类10.0.0.1/8

IP地址：    0000 1010.0000 0000.0000 0000.0000 0001

子网掩码： 1111 1111.0000 0000.0000 0000.0000 0000

8代表网络位是8个1，主机位是24个0。

B类172.16.1.1/16

IP地址：   1010 1100.0001 0000.0000 0001.0000 0001

子网掩码：1111 1111.1111 1111.0000 0000.0000 0000

C类192.168.1.1/24

IP地址：  1100 0000.1010 1000.0000 0001.0000 0001

子网掩码：1111 1111.1111 1111.1111 1111.0000 0000

一、如何判断两台主机能否互通

A主机192.168.1.8/22

B主机192.168.1.66/26

第一步先将IP地址转换为2进制数

第二步将子网掩码写在IP地址下面

第三步将IP地址与子网掩码相与（类似与乘法，0与1是0，1与1是1）

第四步得出结果并转换成10进制看是否相同

A主机

1100 0000.1010 1000.0000 0001.0000 1000

1111 1111.1111 1111.1111 1100.0000 0000

相与得出

1100 0000.1010 1000.0000 0000.0000 0000

转换成10进制

192.168.0.0

B主机

1100 0000.1010 1000.0000 0001.0100 0010

1111 1111.1111 1111.1111 1111.1100 0000

相与得出

1100 0000.1010 1000.0000 0001.0100 0000

转换成10进制

192.168.1.64

得出结果两台主机不相通

二、192.168.2.0/24平均分配给四个部门使用，如何分配。

四个部门就是2的平方，也就是说要借两位主机位出去变成

192.168.2.xx 000000/24

192.168.2.0/26

如下

部门一：1100 0000.1010 1000.0000 0010.00  00 0000

1100 0000.1010 1000.0000 0010.00  11 1111

转换成192.168.2.0-192.168.2.63

去掉网段和广播地址

192.168.2.1-192.168.2.62

部门二：1100 0000.1010 1000.0000 0010.01  00 0000

1100 0000.1010 1000.0000 0010.01  11 1111

转换成192.168.2.64-192.168.2.127

去掉网段和广播地址

192.168.2.65-192.168.2.126

部门三：1100 0000.1010 1000.0000 0010.10  00 0000

1100 0000.1010 1000.0000 0010.10  11 1111

转换成192.168.2.128-192.168.2.191

去掉网段和广播地址

192.168.2.129-192.168.2.190

部门四：1100 0000.1010 1000.0000 0010.11  00 0000

1100 0000.1010 1000.0000 0010.11  11 1111

转换成192.168.2.192-192.168.2.255

去掉网段和广播地址

192.168.2.193-192.168.2.254

二、交换机的功能

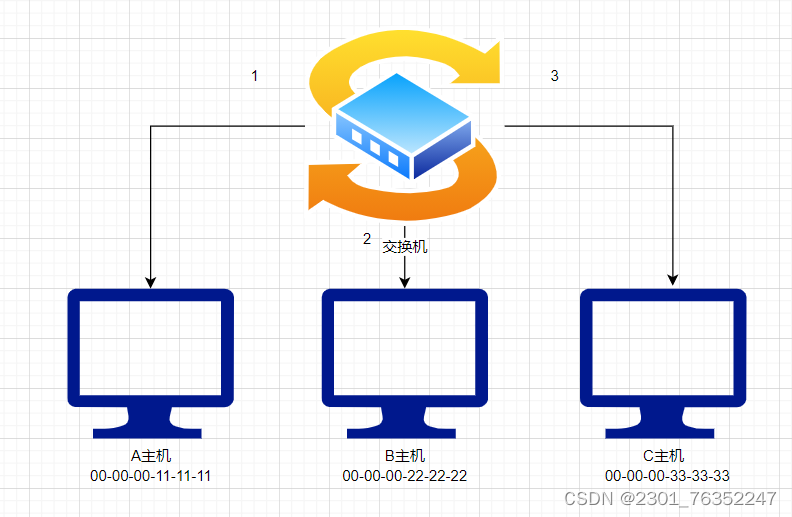

一交换机的四大功能

1.学习功能：数据帧经过交换机，交换机会自动学习数据的源mac地址。

2.转发功能：数据帧经过交换机，会在mac表中查找数据帧的目的mac地址，查找成功会从相应的接口转发数据。

3.查询功能（泛洪）：数据帧经过交换机，会在mac表中查找数据帧的目的mac地址，查找失败，会从所有接口转发相同数据（泛洪）。

4.刷新功能：交换机默认300s刷新一次mac地址表。

二、交换机的部分基础命令

一、交换机的三种模式

1.用户视图：基本操作，查看信息（只能看，不能操作）。

2.系统视图：进阶操作，配置静态路由，动态路由，rip、ospf、BGP（既能看又能操作）。

3.接口模式：配置IP地址操作（配置IP地址时使用）。

二、部分基础命令

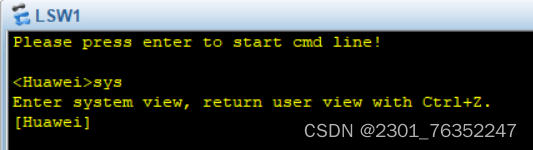

进入系统视图 sys

退出各种模式 q

进入接口模式需要在系统视图下输入int

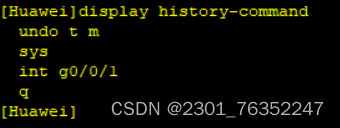

历史命令查询display history-command

改名 sysname

关闭提示信息 undo t m 或 u t m

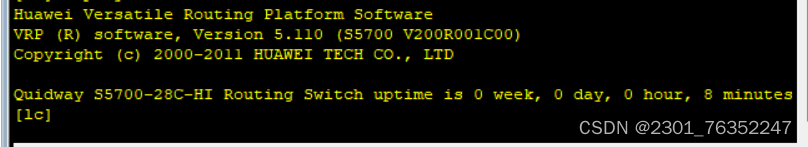

查看版本号 display ve

保存 save 需要在用户视图下使用

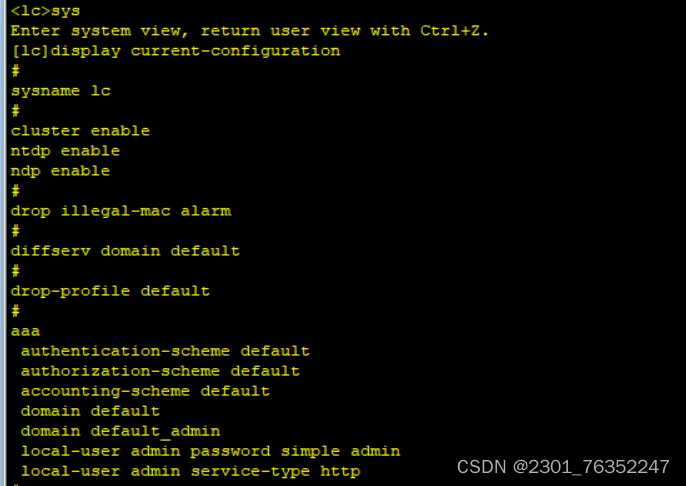

查看 display current-configuration

查看当前保存的配置 display saved-configuration

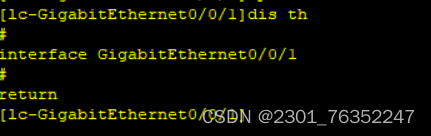

查看接口信息 display this 或 dis th

翻页 空格键

---

总结

以上就是今天要讲的内容，本文仅仅简单介绍了子网掩码的作用以及划分网段的方法，交换机四大作用以及介绍部分基础命令的作用。
