PXE远程装机

PXE远程装机

1 PXE优势

• 规模化 同时装配多台服务器
• 自动化 自动安装系统配置各种服务
• 远程实现 不需要光盘、U盘等安装介质

预启动执行环境在操作系统之前运行
允许客户机通过网络从远程服务器下载引导镜像

2 前提条件

客户端

• 支持PXE协议（集成BOOTROM芯片）且主板支持网络引导
• 只需要在BIOS设置允许从Network或LAN启动

服务端

• 网络中有一台DHCP服务器以便为客户机自动分配地址、指定引导文件位置
• 服务器要通过TFTP服务（简单文件传输协议）来提供系统内核和引导镜像文件的下载

3 操作步骤

3.1 安装启用TFTP服务

yum -y install tftp-server xineted

##修改TFTP服务配置文件
vim /etc/xinetd.d/tftp

wait=yes##代表一台一台传输
server_args=/var/lib/tftpboot 根目录

systemctl enable --now xinetd tftp

3.2 安装并启用DHCP服务

yum -y install dhcp
cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

3.3 修改DHCP服务的配置文件

vim /etc/dhcp/dhcpd.conf
ddns-update-style none;
#注释掉禁止反向解析和更新
添加next-server 192.168.80.10
#指定TFTP服务器地址

添加filename "pxelinux.0";
#指定引导文件

subnet 192.168.80.0 netmask 255.255.255.0 {
#声明要分配的网段地址
range 192.168.80.100 192.168.80.200;
#设置地址池
option routers 192.168.80.10 默认网关地址指向TFTP

systemctl enable --now dhcpd

3.4 配置启动菜单文件

yum -y install syslinux
cp /var/share/sysliux/ pxelinux.0 /var/lib/tftpboot

vim /var/lib/tftpboot/pxelinux.cfg/default启动菜单文件
default auto
prompt 1 1代表等待用户选择 0不等待

图形安装默认引导入口 label用来定义启动项
label auto
kernel vmlinuz
append initrd=initrd.img method=ftp://192.168.80.10/centos7

#文本安装引导入口
label linux text
kernel vmlinuz
append initrd=initrd.img method=ftp://192.168.80.10/centos7

#救援模式引导入口
label rescue
kernel vmlinuz
append rescue initrd=rescue initrd.img method=ftp://192.168.80.10/centos7

3.5 关闭防火墙

systemctl stop firewalld
setenforce 0

再次创建虚拟机就可以自动安装了

不需要镜像文件，但是要求客户端内存不能低于2G

---

4 Kickstart 无人值守安装

4.1 准备安装应答文件

##安装system-config-kickstart 工具
yum install -y system-config-kickstart

4.2 启动Kickstart 配置程序

通过桌面菜单“应用程序”-->“系统工具”-->“Kickstart” 打开
或
执行 “system-config-kickstart” 命令打开

4.3 配置kickstart选项

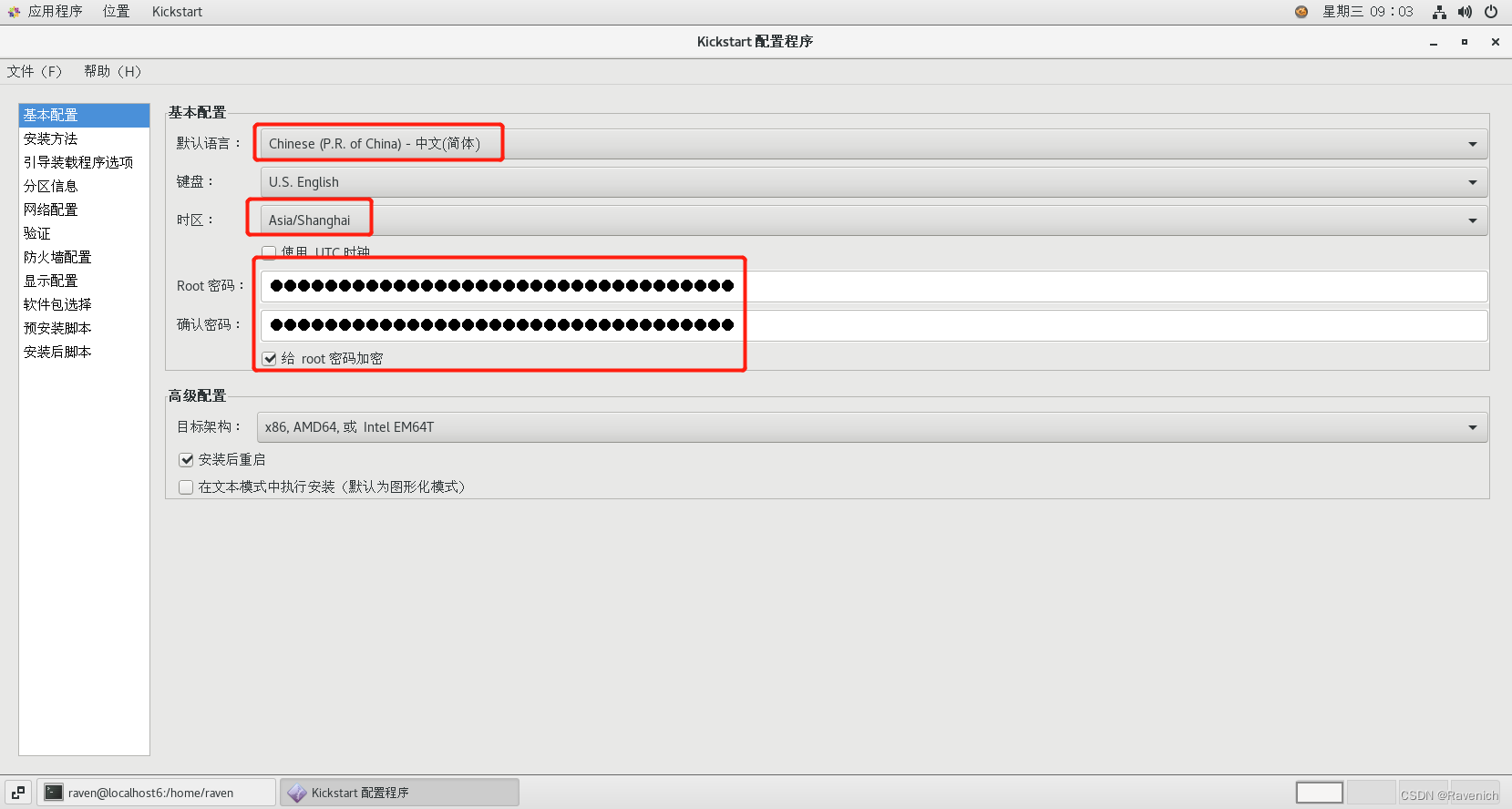

• 基本配置
  默认语言设为“中文（简体）”
  时区设为“Asia/Shanghai”
  设置root密码
  高级配置中勾选“安装后重启”

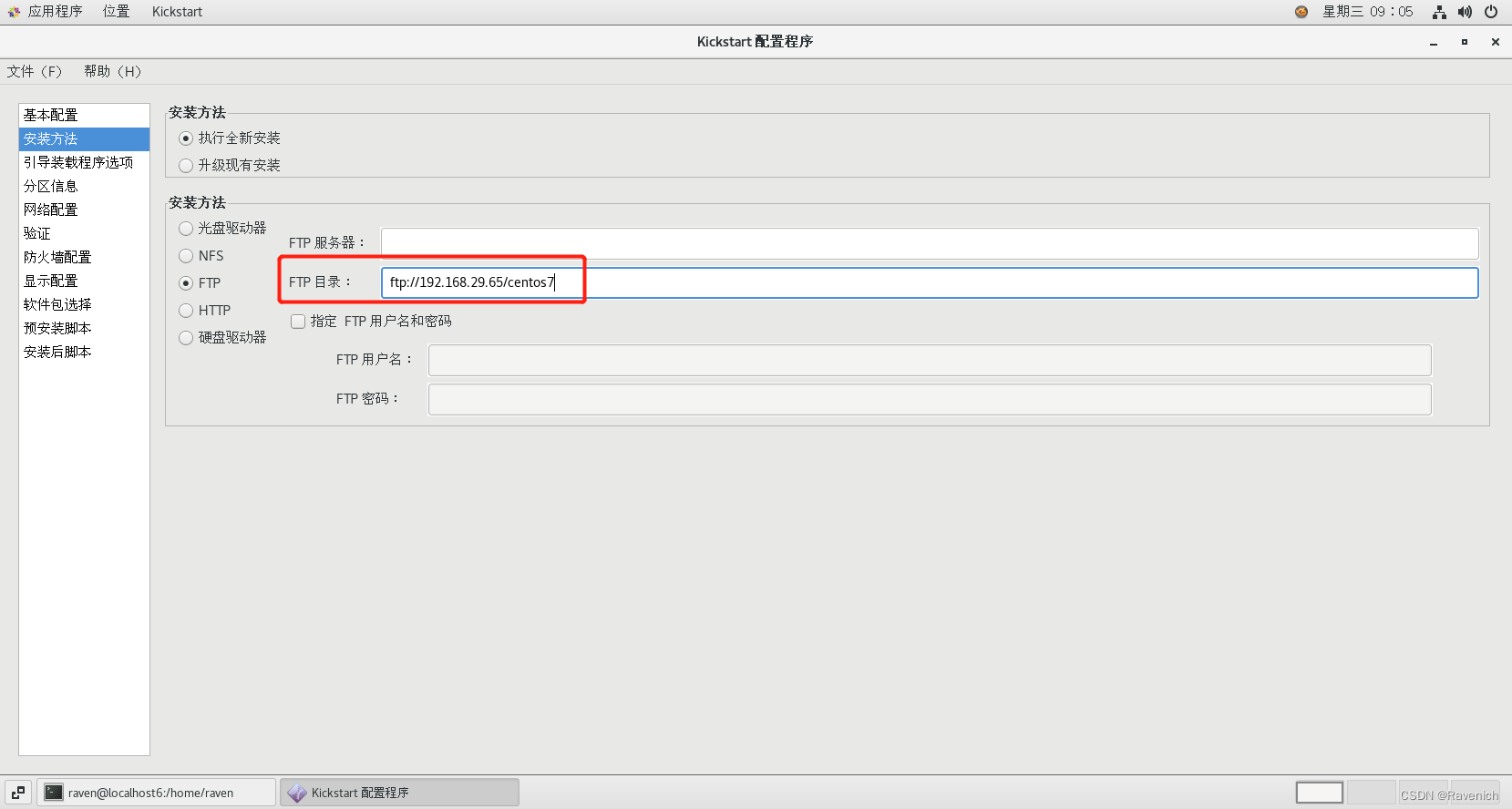

• 安装方法
  • 选FTP
    FTP服务器：ftp://主机IP
    FTP目录：centos7

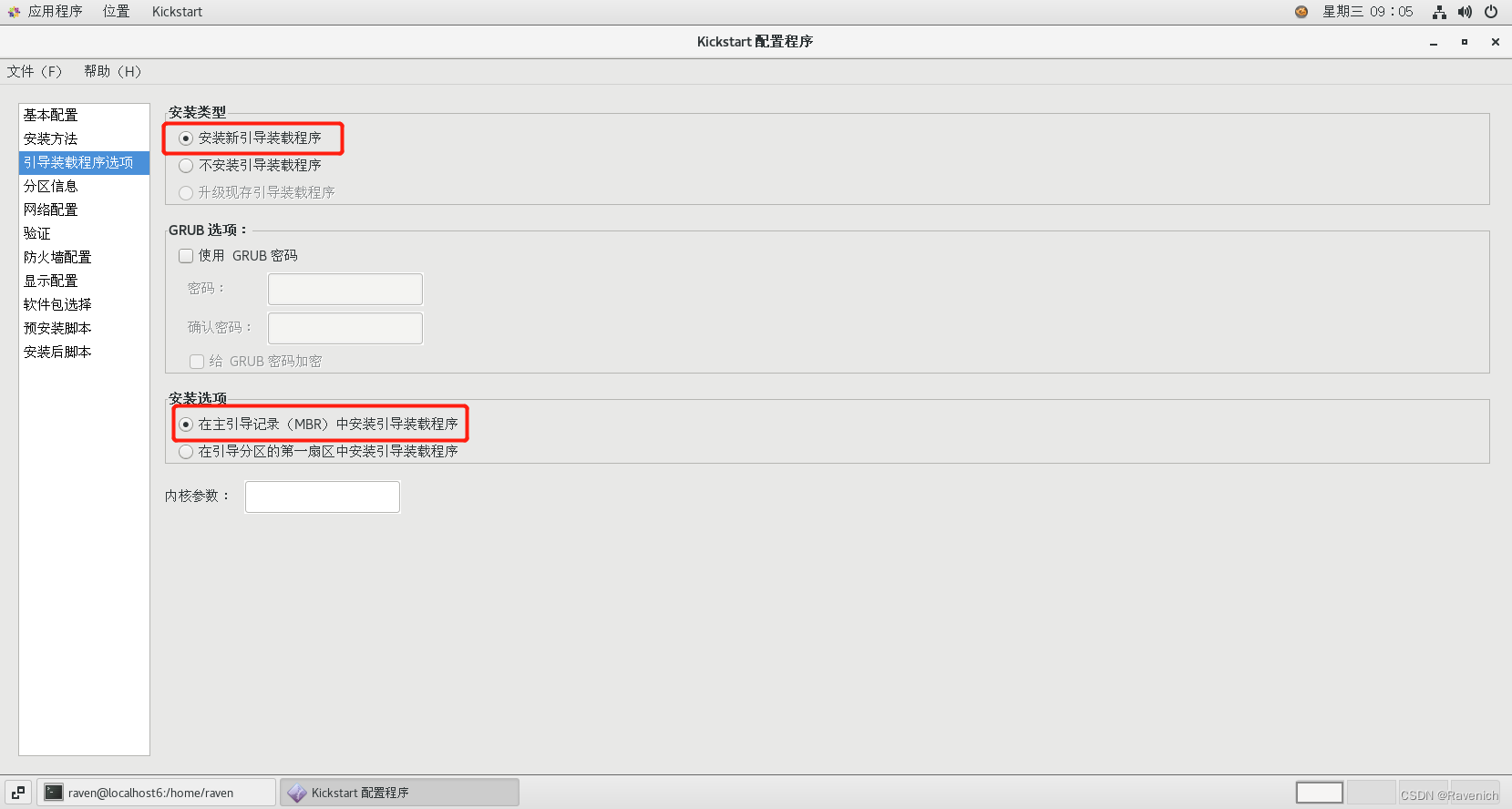

• 引导装载程序选项
  “安装类型”：安装新引导装载程序
  “安装选项”：在主引导记录（MBR）中安装引导装载程序

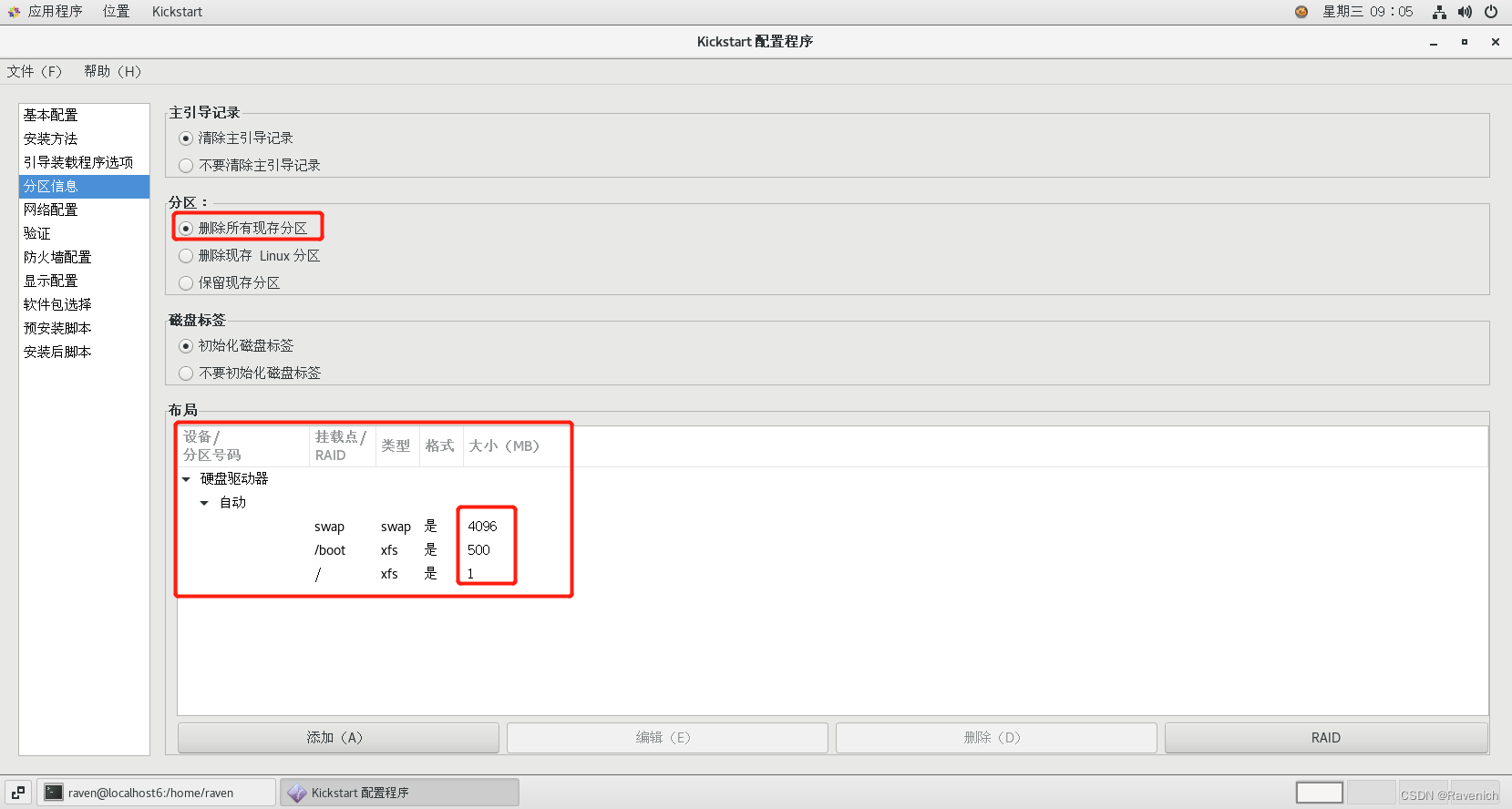

• 分区信息
  主引导记录：清除主引导记录
  分区：删除所有现存分区
  磁盘标签：初始化磁盘标签
  布局：添加分区

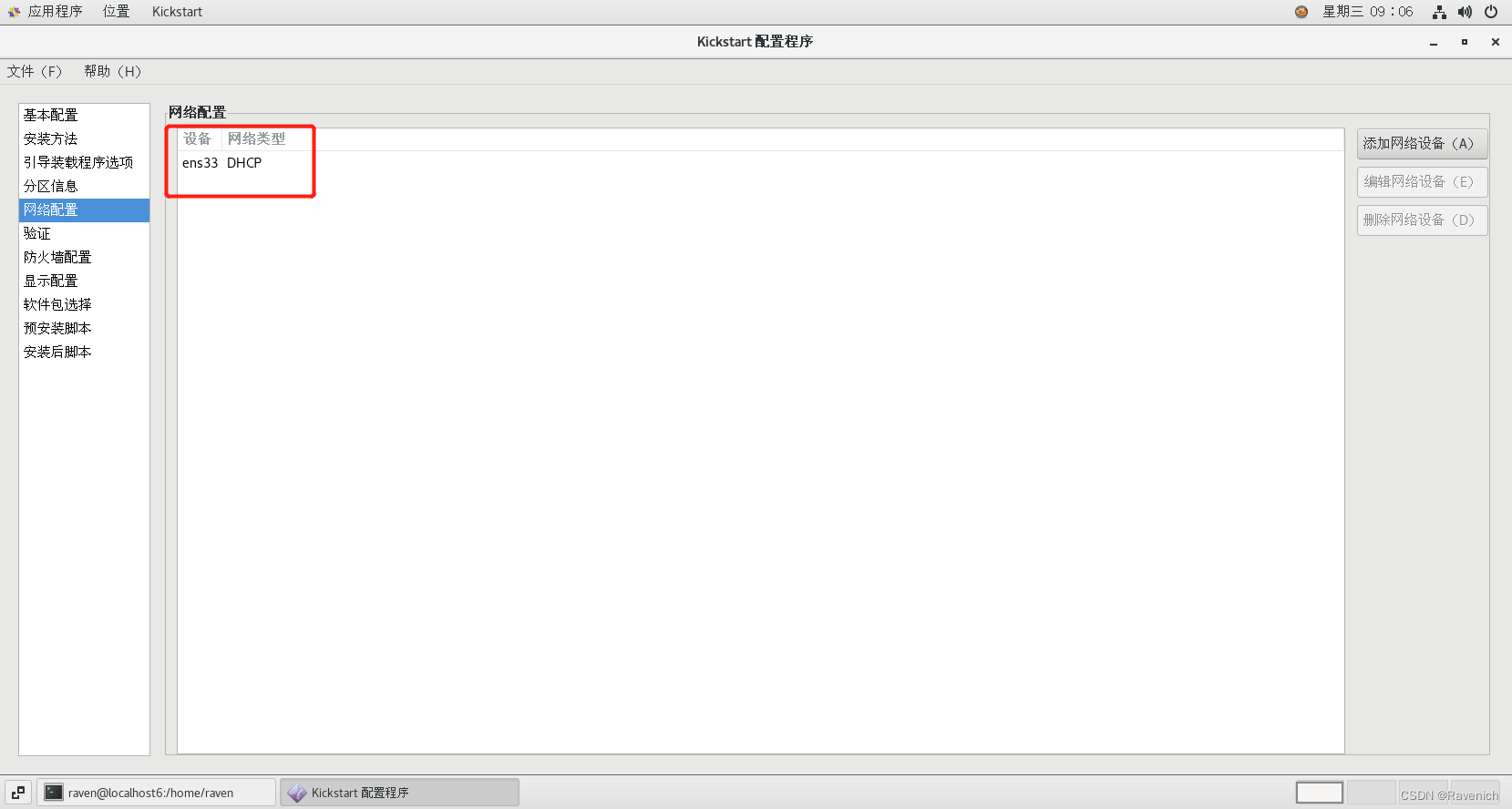

• 网络配置
  添加网络设备“ens33”
  网络类型设为“DHCP”

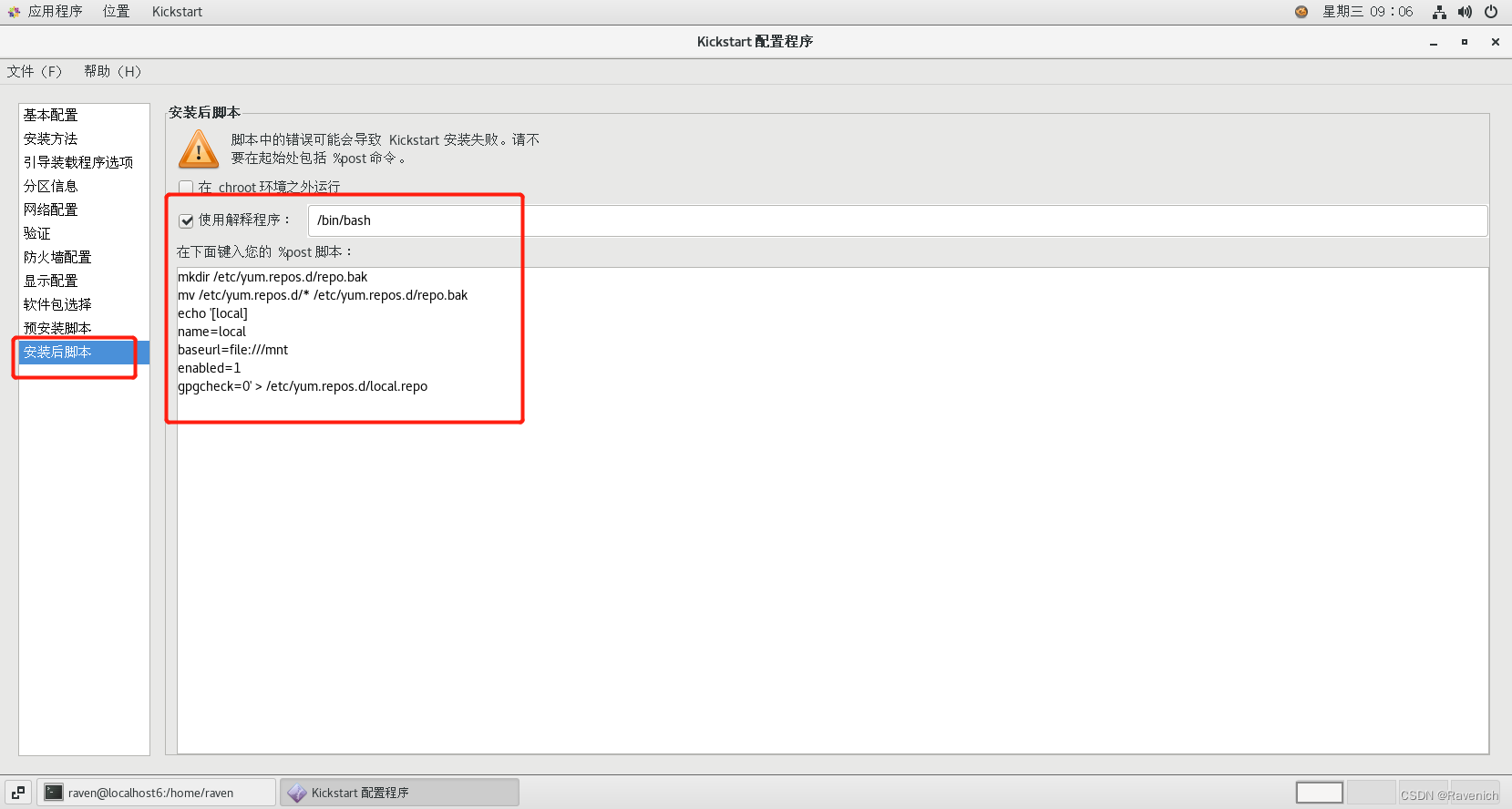

• 安装后脚本
  勾选“使用解释程序”：/bin/bash
  rm -rf /etc/yum.repos.d/*
  echo ‘[local]
  name=local
  baseurl=ftp://192.168.80.10/centos7
  enabled=1
  gpgcheck=0’ > /etc/yum.repos.d/local.repo

  其它选项保持默认设置即可

4.4 保存自动应答文件

选择“Kickstart 配置程序”窗口的“文件”-->“保存”命令，选择指定保存位置，文件名为ks.cfg
默认保存在/root/ks.cfg
cp /root/ks.cfg /var/ftp/ks.cfg

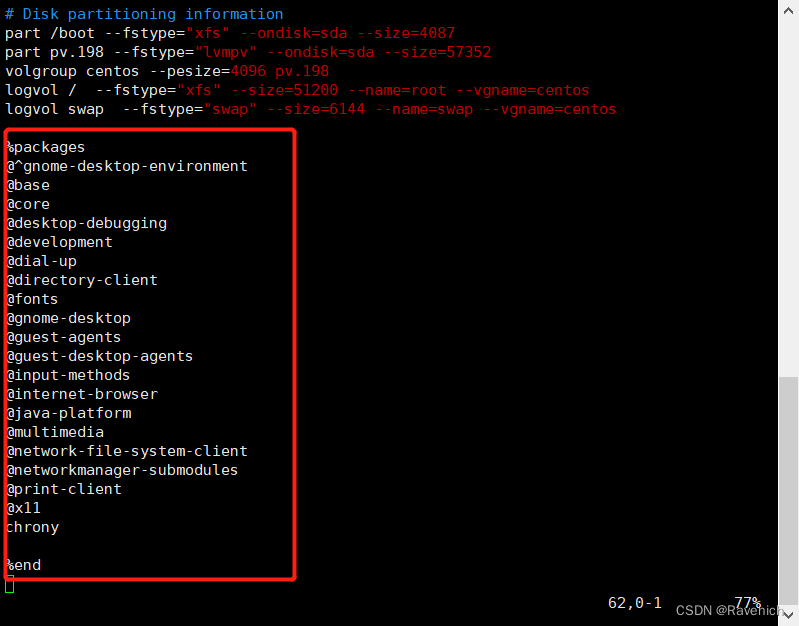

4.5 配置需要安装的软件包

可以根据需要将/root/anaconda-ks.cfg 的软件包安装脚本复制到 ks.cfg文件中，只需要复制%packages 到%end 部分即可。

如要求最小化安装，可复制下面内容：
vim ks.cfg
%packages
@^minimal
%end

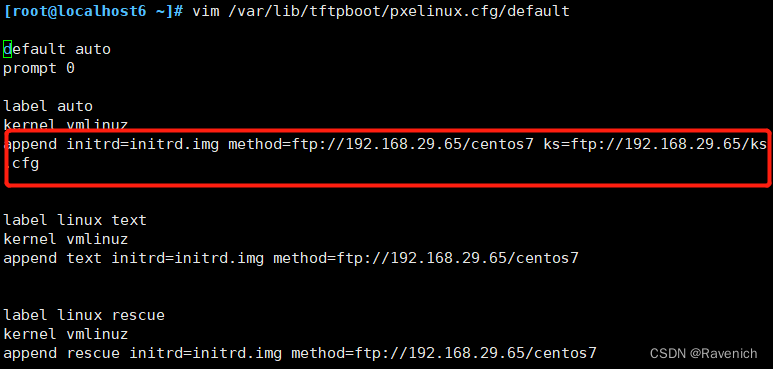

4.8 编辑引导菜单文件

vim /var/lib/tftpboot/pxelinux.cfg/default

label auto
kernel vmlinuz							#kernel 和 append用来定义引导参数
append initrd=initrd.img method=ftp://192.168.80.10/centos7 ks=ftp://192.168.80.10/ks.cfg
#添加 ks 引导参数以指定 ks.cfg 应答文件的 URL 路径
