服务器硬件及RAID配置实战

文章目录

服务器硬件及RAID配置实战

一.华为:

TaiShan Server 官方视频https://support.huawei.com/enterprise/zh/computing/taishan-server-pid-9856629/multimedia

TaiShan 200

https://info.support.huawei.com/computing/server3D/index_zh.html

二.RAID磁盘阵列介绍

是Redundant Array of independent Disks的缩写，中文简称为独立冗余磁盘阵列

    把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据备份技术

    组成磁盘阵列的不同方式成为RAID级别（RAID Levels）

常用的RAID级别
RAID 0、RAID 1、RAID 5、RAID 6、RAID 1+0等

三、RAID 0磁盘阵列介绍

RAID 0（条带化存储）

RAID 0连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输效率，但它没有数据冗余
RAID 0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据
RAID 0不能应用于数据安全性要求高的场合

四、RAID 1磁盘阵列介绍

RAID 1（镜像存储）

通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据
当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此RAID 1可以提高读取性能
RAID 1是磁盘阵列中单位成本最高的，但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，而不需要重组失效的数据

五、RAID 5 磁盘阵列介绍

RAID 5

①N（N≥3）块盘组成阵列，一份数据产生N-1个条带，同时还有一份校验数据，共N分数据在N块盘上循环均衡存储

②N块盘同时读写，读性能很高，但由于有校验机制问题，写性能相对不高

③（N-1）/N磁盘利用率，最后一块存储盘校验数据

④可靠性高，允许坏一块盘，不影响所有数据

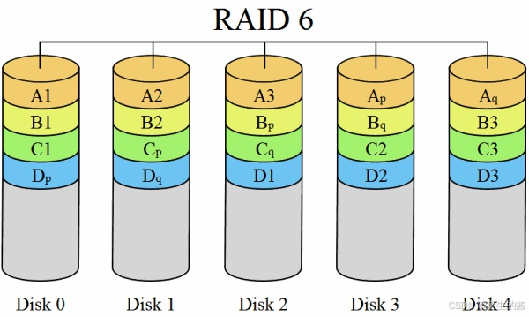

六、RAID 6 磁盘阵列介绍

RAID 6

①N（N≥4）块盘组成阵列，（N-2）/N磁盘利用率

②与RAID5相比，RAID6增加了第二个独立的奇偶校验信息块，提升了容灾能力

③两个独立的奇偶系统使用不同的算法，即使两块磁盘同时失效也不会影响数据的使用

④相对于RAID5有更大的“写损失”，因此写性能较差

在这里插入图片描述

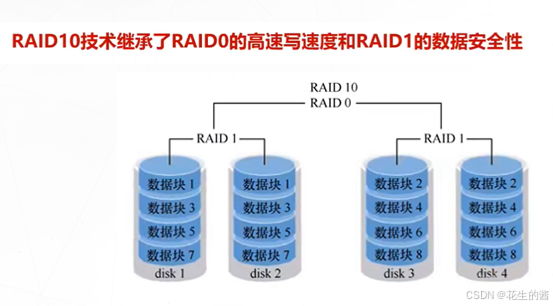

七、 RAID1+0——先做镜像，再做条带磁盘阵列介绍

RAID 1+0

①N（偶数。N≥4）块盘两两镜像后，再组合成一个RAID0

②N/2磁盘利用率

③N/2块盘同时写入，N块盘同时读取

④性能高，可靠性高

在这里插入图片描述

八、RAID0+1——先做条带，再做镜像磁盘阵列介绍

①读写性能与RAID10相同

②安全性低于RAID10

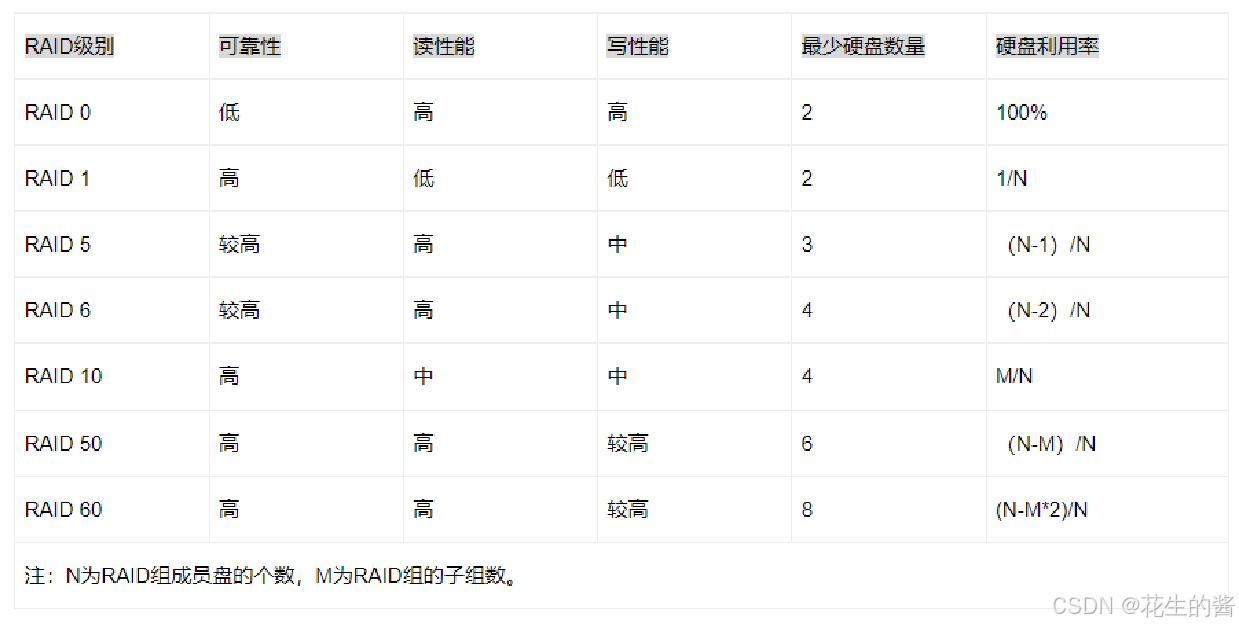

总结

在这里插入图片描述

九、阵列卡介绍

1、阵列卡是用来实现RAID功能的板卡

2、通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的

3、不同的RAID卡支持的RAID功能不同

例如支持RAID0、RAID1、RAID5、RAID10等

4、RAID卡的接口类型

IDE接口、SCSI接口、SATA接口和SAS接口
三、配置磁盘阵列

十、前置环境准备

1.1准备4块50GB硬盘sdb、sdc、sdd、sde

[root@xiaolei ~]# lsblk
NAME            MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sda               8:0    0   300G  0 disk
├─sda1            8:1    0     1G  0 part /boot
└─sda2            8:2    0   299G  0 part
  ├─centos-root 253:0    0    50G  0 lvm  /
  ├─centos-swap 253:1    0   7.9G  0 lvm  [SWAP]
  └─centos-home 253:2    0 241.1G  0 lvm  /home
sdb               8:16   0    50G  0 disk
sdc               8:32   0    50G  0 disk
sdd               8:48   0    50G  0 disk
sde               8:64   0    50G  0 disk               ###4块硬盘，每块50GB
sr0              11:0    1   4.4G  0 rom

1.2每块磁盘创建4个分区，每个分区10GB

1.2.1为sdb磁盘创建第一块sdb1磁盘分区

[root@xiaolei ~]# fdisk /dev/sdb                        ###创建磁盘分区
Command (m for help): n                                 ###n新建磁盘分区
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p                                   ###p主要分区
Partition number (1-4, default 1):                      ###1分区号默认从1开始
First sector (2048-104857599, default 2048):            ###第一扇区默认从2048开始
Using default value 2048
Last sector, +sectors or +size{
   K,M,G} (2048-104857599, default 104857599): +
Partition 1 of type Linux and of size 10 GiB is set     ###+10GB添加大小为10G的第1分区

Command (m for help): p                               ###p打印分区列表查看分区情况
Disk /dev/sdb: 53.7 GB, 53687091200 bytes, 104857600 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x8a7899a3

   Device Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048    20973567    10485760   83  Linux
/dev/sdb2        20973568    41945087    10485760   83  Linux
/dev/sdb3        41945088    62916607    10485760   83  Linux
/dev/sdb4        62916608    83888127    10485760   83  Linux
                                                         ###4个分区创建成功
Command (m for help): w                               ###w将列表写入磁盘保存并退出
The partition table has been altered!

Calling ioctl() to re-read partition table.
Syncing disks.

第一块sdb1分区创建成功，如上方法创建sdb2~4分区

1.2.2为剩下三块sdc、sdd、sde用同样方法各创建四个分区

[root@xiaolei ~]# lsblk
NAME            MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sda               8:0    0   300G  0 disk
├─sda1            8:1    0     1G  0 part /boot
└─sda2            8:2    0   299G  0 part
  ├─centos-root 253:0    0    50G  0 lvm  /
  ├─centos-swap 253:1    0   7.9G  0 lvm  [SWAP]
  └─centos-home 253:2    0 241.1G  0 lvm  /home
sdb               8:16   0    50G  0 disk
├─sdb1            8:17   0    10G  0 part
├─sdb2            8:18   0    10G  0 part
├─sdb3            8:19   0    10G  0 part
└─sdb4            8:20   0    10G  0 part
sdc               8:32   0    50G  0 disk
├─sdc1            8:33   0    10G  0 part
├─sdc2            8:34   0    10G  0 part
├─sdc3            8:35   0    10G  0 part
└─sdc4            8:36   0    10G  0 part
sdd               8:48   0    50G  0 disk
├─sdd1            8:49   0    10G  0 part
├─sdd2            8:50   0    10G  0 part
├─sdd3            8:51
