Android平台投屏Sink端实现的研究

背景与需求

由于日常学习的需求, 手机、平板电脑和电视等设备之间的互联互通对我变得尤为重要, 所以我希望通过Wi-Fi将手机屏幕投射到另一台 Android 大屏设备上，实现同屏显示。由于我对投屏技术还不够熟悉，最初构思了一个方案，即开发两个应用程序，分别安装在手机和 Android 设备上，手机应用实时进行录屏，并将视频数据通过 Wi-Fi 发送到 Android 设备进行播放。然而，这个方案存在一些问题：

每台手机都需安装应用，使用不便。
录屏可能会造成延迟，无法实现实时传输。
从零开始开发这一功能比较复杂。
因此，我决定探索现有的解决方案。经过一番查找，我发现许多手机自带投屏功能。例如，荣耀300用户可以通过以下步骤轻松实现投屏：打开手机设置，进入“连接与共享”中的“投屏”选项即可将手机屏幕投射到支持相关协议的设备上，这种投屏技术主要基于 Miracast。

现有投屏解决方案

目前，主流的投屏技术主要有三种：AirPlay、DLNA 和 Miracast。其中：

AirPlay：通常仅适用于认证的苹果设备，主要支持苹果自家的产品。
DLNA：主要功能为将手机中的照片和视频分享到大屏幕。
Miracast：支持无线分享视频画面，具有类似于 AirPlay 的镜像功能，能够直接将手机屏幕内容投放到高清电视上，此外，该协议还支持反向控制功能。

Miracast技术的选择

综合考虑，Miracast 技术最符合我的需求，它确保大多数 Android 手机都可以顺利实现投屏。为了提前体验 Miracast 的功能，我尝试将手机投屏到 Windows 11 电脑上，因为 Windows 11 本身支持 Miracast。这一过程也相对简单：首先将手机和 Windows 11 电脑连接到同一 Wi-Fi 网络，在电脑上打开自带的“连接”应用程序，然后启动手机的投屏功能进行搜索。如果一切顺利，手机会找到电脑，点击连接即可启动投屏，同时，如果电脑支持蓝牙，还可以将手机的声音通过蓝牙实时传输到电脑，轻松实现在电脑屏幕上观看手机影片的乐趣。

接下来，我们将深入探讨Miracast是如何实现投屏的。

在Miracast的架构中，设备被分为两类：传送端（Source）和接收端（Sink）。传送端负责对视频流进行编码并输出传输流（TS流），而接收端则负责解码并显示这些流媒体内容。在这个框架中，传送端可以被视为服务器（Server），负责提供服务；而接收端则作为客户端（Client），用于进行展示。

在我们的场景中，手机充当传送端，而Android设备担任接收端。因此，我们需要在Android设备上实现Sink功能，以确保其能够有效地接收和展示来自手机的投屏内容。

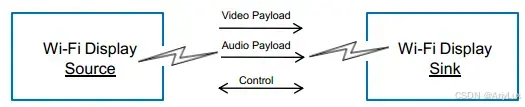

Wi-Fi Display架构图

实现Miracast Sink端功能

自Android 4.2起，Android系统便支持Miracast投屏协议，用户通常可以通过“设置-投屏”选项将手机屏幕镜像到大屏设备上。在这个过程中，手机作为Miracast协议的传送端（Source），而Android设备则充当接收端（Sink）。需要注意的是，自Android 4.2.2版本后，谷歌移除了原生Sink端的实现，因此我们必须自行开发该功能。

Miracast其实也被称为WiFi Display，这两者的关系可由官方定义概括为：WiFi Display（WFD）是WiFi联盟基于现有技术所提出的新概念，旨在加速视频及音频的传输分享。为此，WiFi联盟设立了Miracast认证项目，用以确认设备是否支持WiFi Display功能。

在Android平台中，虽然提供了操作WFD的相关接口，但SDK中有一些接口被隐藏。为了使用这些功能，我们可以借助反射机制来调用相关代码。

Miracast协议依赖于Wi-Fi P2P，两个设备需要通过Wi-Fi实现直接连接。自Android 4.0版本后，Wi-Fi P2P得到了支持。在这种连接中，Source作为Group Owner，而Sink则扮演Client的角色。

一旦Wi-Fi P2P连接成功，Source和Sink将建立一个Miracast会话，基于TCP连接并使用RTSP协议来进行管理和控制。RTSP协议完成协商后，我们便可以开始传输音视频数据。Sink会建立UDP连接，使用RTP协议，而Source端的音视频数据经过MPEG-2 TS编码后，通过RTP协议发送给Sink，后者将解码接收到的数据并最终在屏幕上显示出来。

实现步骤总结

基于上述原理，实现Android Sink端功能的主要步骤如下：

1. 创建Wi-Fi P2P连接
2. 建立RTSP通信，并处理RTSP协议
3. 创建RTP/RTCP连接，接收音视频数据及数据流控制
4. 播放音视频数据

以上步骤必须按照顺序进行，只有前一步成功处理后，才能进行下一步操作。

详细的实现过程

如下（因代码量较大，此处仅列出关键代码及核心步骤）：

一、需要的权限

android.permission.ACCESS_NETWORK_STATE
android.permission.ACCESS_WIFI_STATE
android.permission.CHANGE_WIFI_STATE
android.permission.INTERNET

二、建立Wi-Fi P2P连接

1.WifiP2pManager初始化

   Channel initialize(Context srcContext
