SRWE 期末技能考试 (PTSA)

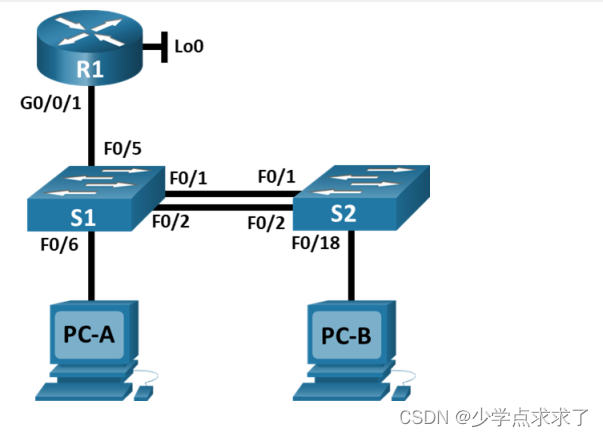

拓扑结构

VLAN Table

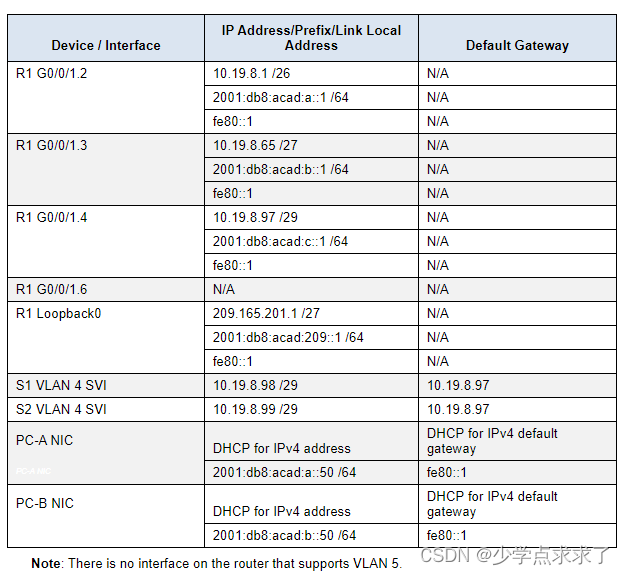

Addressing Table

评估目标

• 第 1 部分：组装网络
• 第 2 部分：配置初始设备设置
• 第 3 部分：配置网络基础设施设置（VLAN、Trunking、EtherChannel）
• 第 4 部分：配置主机

介绍

在此 PT技能评估 (PTSA) 中，您将在小型网络中配置设备。 您必须配置路由器、交换机和 PC，以支持受支持主机的 IPv4 和 IPv6 连接。 您的路由器和交换机也必须得到安全管理。 您将配置 VLAN 间路由、DHCP、Etherchannel 和端口安全。
您的所有任务都将在 PT 物理模式下执行。 您将无法访问此评估的逻辑拓扑。 网络设备必须通过直接控制台连接进行配置。

指导

 第 1 部分：组装网络

• a.      将所需设备移至设备机架中。
• b.      将电脑放在桌子上。

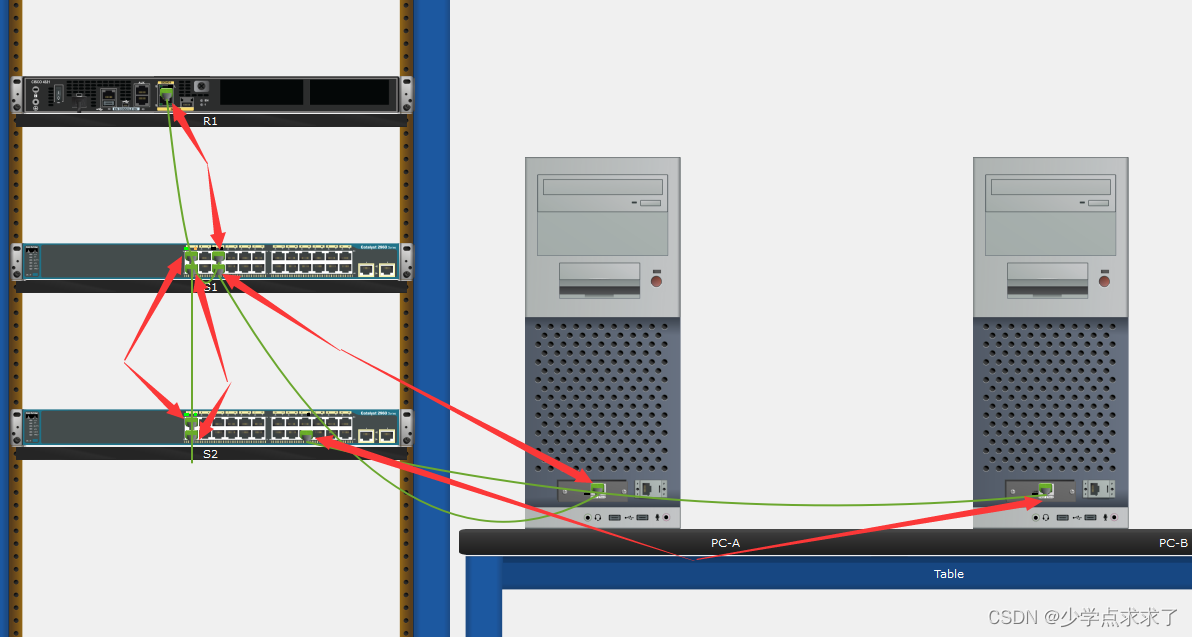

• c.      根据拓扑图连接设备。

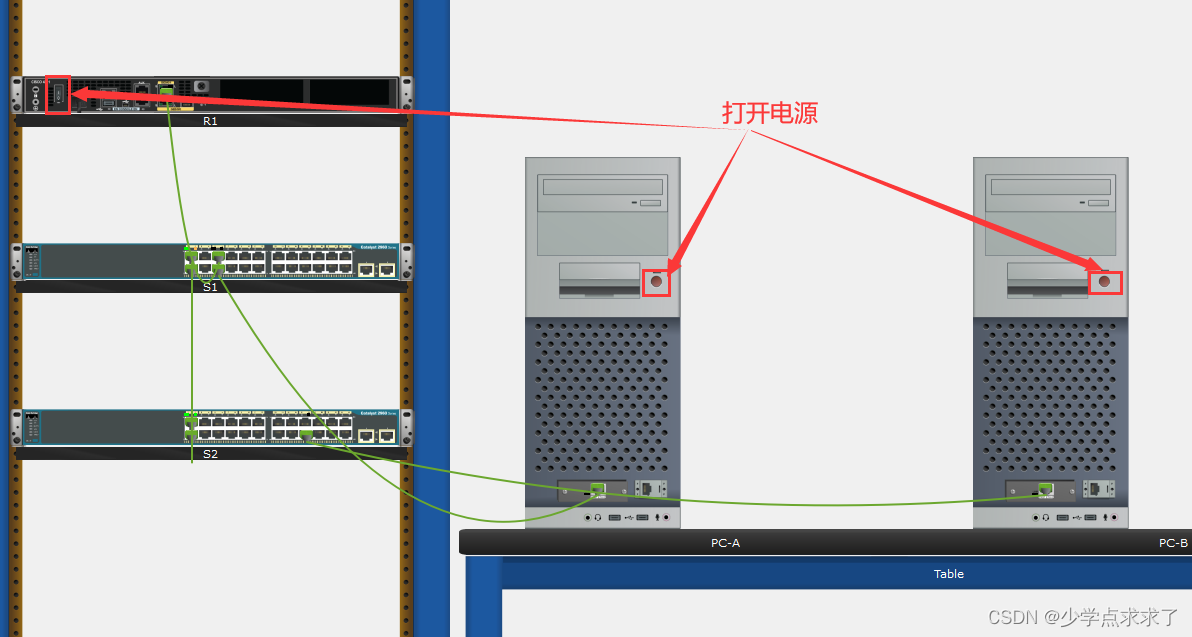

 打开电源

第 2 部分：配置初始设备设置

所有 IOS 设备配置必须通过直接连接console进行

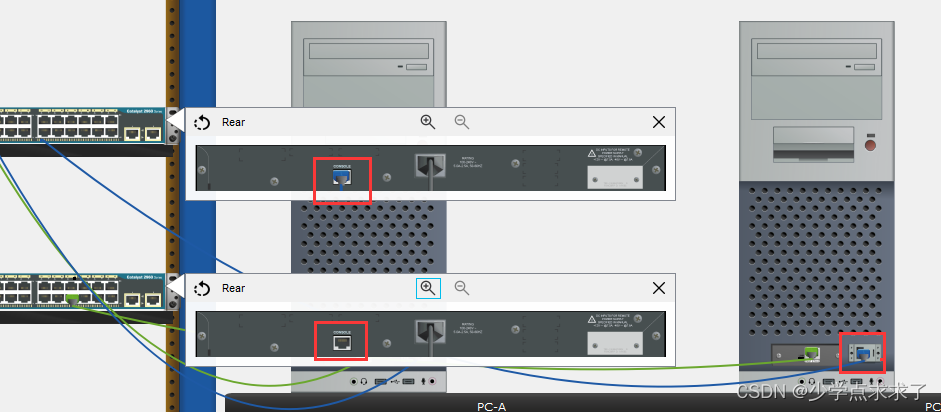

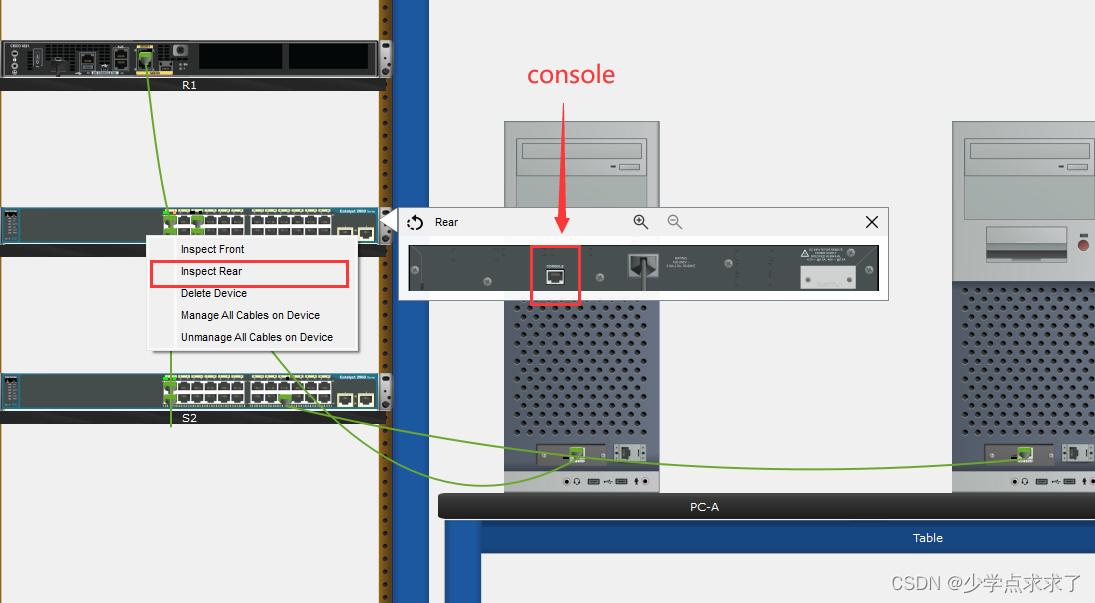

要显示交换机上的 console port，请右键单击交换机 –> Inspect Rear  –> console port

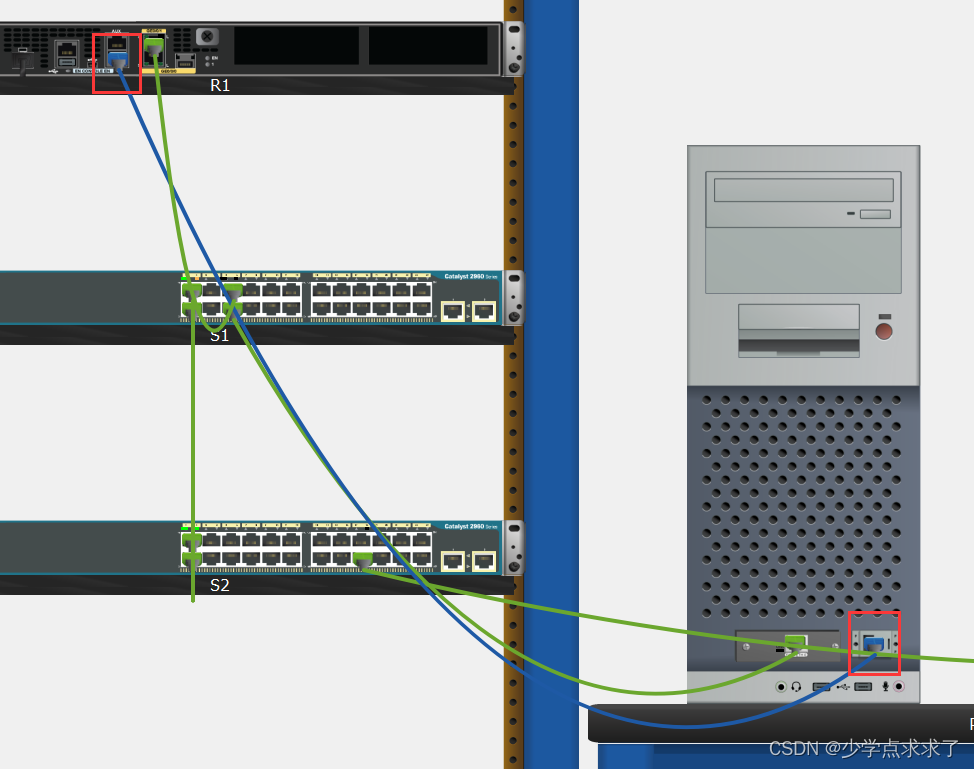

R1 console 连接PC-A的RS 232

PC-B的RS 232分别连接S1 和 S2 console 进行配置

步骤1：配置R1基本设置和设备强化

• a.配置基本设置。
  • 防止路由器尝试将错误输入的命令解析为域名。
  • 配置 R1 主机名。
  • 配置适当的 MOTD 横幅。

Router(config)#no ip domain lookup
Router(config)#hostname R1
R1(config)#banner motd #Unauthorized Acess is Prohibited#

• b. 配置密码安全性。
  • 配置控制台密码并启用连接。
  • 配置启用秘密密码。
  • 加密所有明文密码。
  • 将新创建的密码的最小长度设置为 10 个字符。

R1(config)#line console 0
R1(config-line)#password ciscoconpass
R1(config-line)#login
R1(config-line)#exit
R1(config)#enable secret ciscoenpass
R1(config)#service password-encryption
R1(config)#security passwords min-length 10

• c.配置 SSH。
  • 在本地用户数据库中创建管理用户。
    • 用户名：管理员。
    • 加密密码：admin1pass
  • 配置域名为ccna-ptsa.com
  • 创建模数为 1024 位的 RSA 密钥。
  • 确保使用更安全的SSH版本。
  • 配置 vty 线路以根据本地用户数据库验证登录。
  • 将 vty 线路配置为仅接受通过 SSH 的连接。

R1(config)#username admin secret admin1pass
R1(config)#ip domain name ccna-ptsa.com
R1(config)#crypto key generate rsa 1024
R1(config)#ip ssh version 2
R1(config)#line vty 0 15
R1(config-line)#login local
R1(config-line)#transport input ssh
R1(config-line)#exit

步骤2：配置路由器接口。

• a.为 R1 配置环回接口。 根据地址表使用 IPv4 和 IPv6 寻址配置环回。 接口应准备好转发流量。

R1(config)#interf
