二层协议透明传输简介

介绍二层协议透明传输的定义和目的。

定义

二层协议报文透明传输（Layer 2 Protocol Tunneling）是利用二层隧道技术使不同地域私网用户的二层协议报文，通过运营商网络内的指定通道进行透明传输。

目的

在实际组网中，用户经常利用运营商提供的专线来构建自己的二层网络，这使同一用户私网的不同分支可能分布在运营商公网的两侧。如图1所示，用户A的网络分为网络1和网络2，二者通过运营商网络相连接。当网络1和网络2中共同运行某种二层协议（如MSTP协议）时，要求网络1和网络2中的二层协议报文能够穿越运营商网络，以完成二层协议的计算（如生成树的计算）。通常二层协议报文的目的MAC都是一样的，例如MSTP协议，其协议报文是BPDU报文，目的MAC均是0180-C200-0000。因此，当用户网络的二层协议报文到达运营商网络的PE设备时，PE不能识别该二层协议报文是来自用户网络还是来运营商网络，都会把收到的二层协议报文发送给CPU进行处理，完成生成树计算。

这样用户网络1的设备就和PE1完成了生成树计算功能，而不是和用户网络2的设备完成生成树计算。用户网络1的二层协议报文无法穿越运营商网络到达用户网络2中。

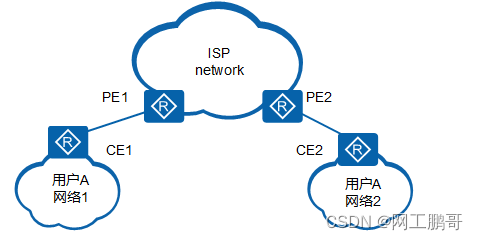

图1 二层协议在ISP网络透明传输


为了解决上述问题，就要求在运营商网络中能够透传用户网络的二层协议报文，过程如下：

1. PE1收到CE1发来的二层协议报文后，将二层协议报文的目的MAC地址替换成一个特定的组播MAC地址，然后在运营商网络中进行转发。
2. 运营商网络另一端的PE2收到报文，还原报文的目的MAC地址后，将报文发送给CE2。
