双出口PPPoe拨号

组网需求

如图1所示，设备作为企业出口网关，通过PPPoE拨号双上行接入Internet，链路1和链路2的出口路由采用等价路由进行负载分担。设备上配置NAT实现企业私网用户访问Internet。

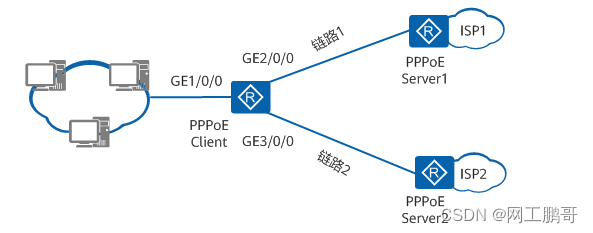

图1 设备作为PPPoE Client双链路负载分担组网图

配置思路

采用如下的配置思路：

1. 在Dialer1接口和Dialer2接口下配置CHAP认证，实现设备通过PPP认证分别与PPPoE Server1和PPPoE Server2建立连接。
2. 配置拨号方式为自动拨号方式，这样，连接断开后，每隔一段时间设备会自动再次尝试建立拨号连接。
3. 配置NAT功能，实现局域网内的用户可以访问外网。
4. 配置等价路由，基于源IP地址进行负载分担。

操作步骤

1. 配置Dialer1接口，用户名和密码为用户向运营商获取接入网络的用户名和密码

   <Huawei> system-view
   [Huawei] sysname Router
   [Router] interface dialer 1
   [Router-Dialer1] dialer user user2
   [Router-Dialer1] dialer bundle 1
   [Router-Dialer1] ppp chap user user1@system
   [Router-Dialer1] ppp chap password cipher YsHsjx_202206
   [Router-Dialer1] ip address ppp-negotiate
   [Router-Dialer1] quit

2. 配置Dialer2接口，用户名和密码为用户向运营商获取接入网络的用户名和密码

   [Router] interface dialer 2
   [Router-Dialer2] dialer user user2
   [Router-Dialer2] dialer bundle 2
   [Router-Dialer2] ppp chap user user1@system
   [Router-Dialer2] ppp chap password cipher YsHsjx_202206
   [Router-Dialer2] ip address ppp-negotiate
   [Router-Dialer2] quit

3. 建立PPPoE会话

   [Router] interface gigabitethernet 2/0/0
   [Router-GigabitEthernet2/0/0] pppoe-client dial-bundle-number 1
   [Router-GigabitEthernet2/0/0] quit
   [Router] interface gigabitethernet 3/0/0
   [Router-GigabitEthernet3/0/0] pppoe-client dial-bundle-number 2
   [Router-GigabitEthernet3/0/0] quit

4. 配置局域网用户通过NAT转换将私网地址转换为公网地址，进行拨号上网

   [Router] acl number 3002
   [Router-acl-adv-3002] rule 5 permit ip source 192.168.10.0 0.0.0.255
   [Router-acl-adv-3002] quit
   [Router] interface dialer 1
   [Router-Dialer1] nat outbound 3002
   [Router-Dialer1] quit
   [Router] interface dialer 2
   [Router-Dialer2] nat outbound 3002
   [Router-Dialer2] quit

5. 配置到PPPoE Server的等价路由，基于源IP地址进行负载分担

   [Router] ip route-static 0.0.0.0 0 dialer 1
   [Router] ip route-static 0.0.0.0 0 dialer 2
   [Router] ip load-balance hash src-ip

6. 配置Dialer1接口拨号失败时转换为Down状态，自动切换为Dialer2接口进行拨号

   [Router] interface dialer 1
   [Router-Dialer1] dialer number 1 autodial
   [Router-Dialer1] quit
   [Router] quit

7. 验证配置结果

   # 在PPPoE Client上执行命令display pppoe-client session summary，查看PPPoE会话状态和配置信息。根据显示信息判断会话状态是否正常（状态为UP表示正常）、配置是否正确（是否和之前的数据规划和组网一致）。

   <Router> display pppoe-client session summary
   PPPoE Client Session:
   ID   Bundle  Dialer  Intf             Client-MAC    Server-MAC    State
   1    1       1       GE2/0/0          00e0fc577510  0819a6cd0680  UP
   1    2       2       GE3/0/0          00e0fc577511  001109141bd3  UP
