使用matplotlib绘制折线图和柱形图

此内容将带领大家了解matplotlib.pyplot的绘图函数，使用这些函数绘制折线图和柱形图，并提供相应的源代码示例。

1、安装matplotlib

    在安装matplotlib前，需要先确保计算机中已经配置好Python开发环境。matplotlib的安装可以使用pip命令直接安装。

1丨pip install matplotlib

2、导入模块

       在我们开始前，让我们先导入matplotlib.pyplot和numpy模块，分别将这两个模块重命名为plt和np，这才能使用matplotlib库绘制一个简单的图表。

1丨import matplotlib.pyplot as plt
2丨import numpy as np

3、使用 plot() 绘制折线图

使用pyplot的 plot() 函数可以快速绘制折线图。plot() 函数的语法格式如下所示：

1丨matplotlib.pyplot.plot(*args,scalex=True,scaley=True,data=None,**kwargs)

• x ：表示 x 轴的数据。
• y ：表示 y 轴的数据。

       plot() 函数会返回一个包含Line2D类的对象（代表线条）的列表。

       使用pyplot的plot() 函数还可以绘制有多个线条的折线图

(1)、多次调用plot() 函数来绘制多个线条的折线图，示例代码如下：

1丨plt.plot(x1, y1)
2丨plt.plot(x2, y2)

 (2)、调用plot() 函数时传入一个二维码组来绘制具有多个线条的折线图。例如将二维数组 arr 的第一行数据作为 x 轴的数据、其他行数据全部作为 y 轴的数据，代码如下。

1丨arr = np.array([[1,2,3], [4,5,6], [7,8,9], [10,11,12]])
2丨plt.plot(arr[0], arr[1:])

  (3)、调用plot() 函数时传入多组数据来绘制具有多个线条的折线图，示例代码如下：

1丨plt.plot(x1, y1, x2, y2)

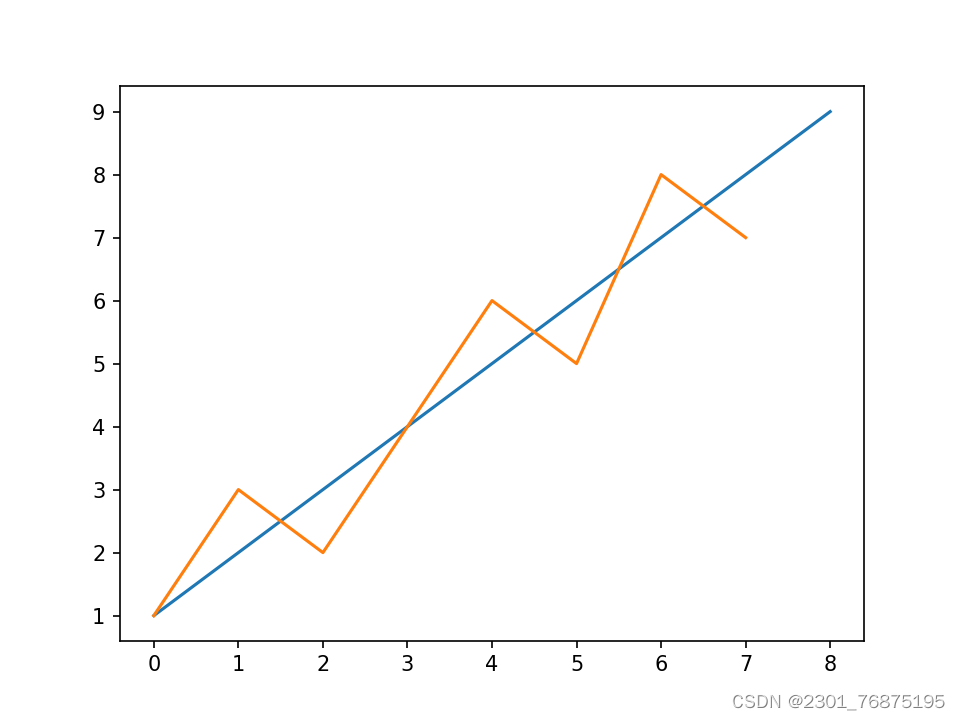

下面有简单的一个代码实例如下 ：

import matplotlib.pyplot as plt
import numpy as np
x = np.arange(1,10)
y = np.array([1,3,2,4,6,5,8,7])
plt.plot(x)
plt.plot(y)
plt.show()

 4、使用bar() 绘制柱形图

使用pyplot的bar() 函数可以快速绘制柱形图。bar() 函数的语法格式如下所示：

matplotlib.pyplot.bar(x, height, width=0.8, bottom=None, *, align='center', data=None, **kwargs)

该函数常用的参数的含义如下。

• x ：表示柱形的 x 坐标值。
• height：表示柱形的高度。
• width：表示柱形的宽度，默认值为0.8。
• bottom：表示柱形的对齐方式，有 ‘center’ 和 ‘edge’ 两个取值，其中 ‘center’ 表示将柱形与刻度线居中对齐；‘edge’ 表示将柱形的左边与刻度线对齐。
• tick_label：表示柱形对应的刻度标签。

bar() 函数会返回一个 BarContainer 类的对象。BarContainer 类的对象是一个包含矩形或误差棒的容器，它亦可以视为一个元组，可以遍历获取每个矩形条或误差棒。此外，BarContainer 类的对象也可以访问 patches 或 errorbar属性，从而获取图表中所有的矩形条或误差棒。

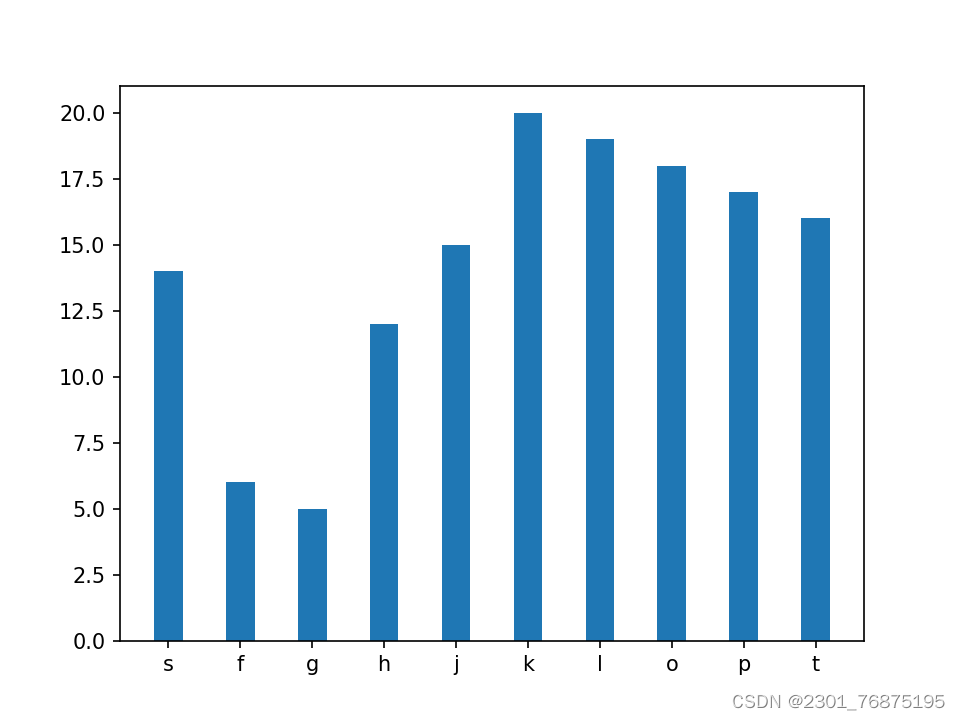

例如，使用bar() 函数绘制柱形图，代码如下。

import matplotlib.pyplot as plt
import numpy as np
x = np.arange(10)
y1 = np.array([14, 6, 5, 12, 15, 20, 19, 18, 17, 16])
#柱形的宽度
bar_width = 0.4
#绘制柱形图
plt.bar(x, y1, tick_label=['s', 'f', 'g', 'h', 'j', 'k', 'l', 'o', 'p', 't'], width=bar_width)
plt.show()
