IP数据包格式

1. 网络层的功能

异构网络互联

路由选择与分组转发（最佳路径）

拥塞控制

2. IP数据包

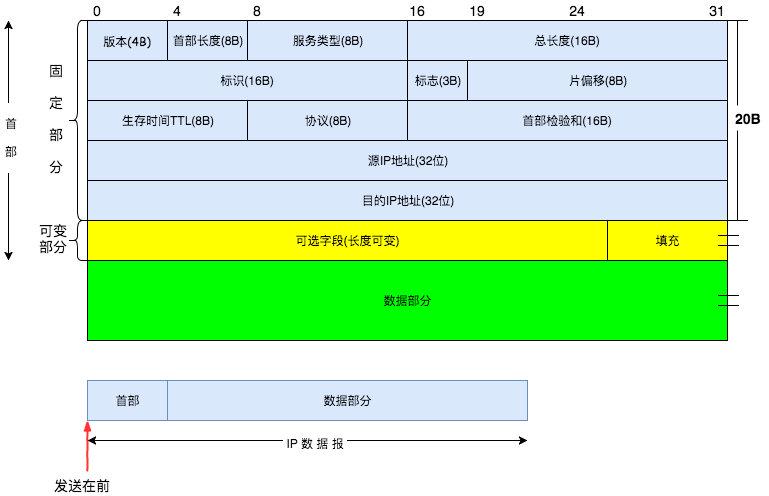

数据封装的时候在网络层会封装 ip 头部，形成 ip 数据包

1. 版本

占 4 位，表示 IP 协议的版本。通信双方使用的 IP 协议版本必须一致。目前广泛使用的IP协议版本号为 4，即 IPv4。

2. 首部长度

占 4 位，可表示的最大十进制数值是 15。这个字段所表示数的单位是 32 位字长（1 个 32 位字长是 4 字节）。因此，当 IP 的首部长度为 1111 时（即十进制的 15），首部长度就达到 60 字节。当 IP 分组的首部长度不是 4 字节的整数倍时，必须利用最后的填充字段加以填充。

数据部分永远在 4 字节的整数倍开始，这样在实现 IP 协议时较为方便。首部长度限制为 60 字节的缺点是，长度有时可能不够用，之所以限制长度为 60 字节，是希望用户尽量减少开销。最常用的首部长度就是 20 字节（即首部长度为 0101），这时不使用任何选项。

3. 区分服务

也被称为服务类型，占 8 位，用来获得更好的服务。这个字段在旧标准中叫做服务类型，但实际上一直没有被使用过。1998 年 IETF 把这个字段改名为区分服务（Differentiated Services，DS）。只有在使用区分服务时，这个字段才起作用。

4. 总长度

首部和数据之和，单位为字节。总长度字段为 16 位，因此数据报的最大长度为 2^16-1=65535 字节。

5. 标识

用来标识数据报，占 16 位。IP 协议在存储器中维持一个计数器。每产生一个数据报，计数器就加 1，并将此值赋给标识字段。当数据报的长度超过网络的 MTU，而必须分片时，这个标识字段的值就被复制到所有的数据报的标识字段中。具有相同的标识字段值的分片报文会被重组成原来的数据报。

6. 标志

占 3 位。第一位未使用，其值为 0。第二位称为 DF（不分片），表示是否允许分片。取值为 0 时，表示允许分片；取值为 1 时，表示不允许分片。第三位称为 MF（更多分片），表示是否还有分片正在传输，设置为 0 时，表示没有更多分片需要发送，或数据报没有分片。

7. 片偏移

占 13 位。当报文被分片后，该字段标记该分片在原报文中的相对位置。片偏移以 8 个字节为偏移单位。所以，除了最后一个分片，其他分片的偏移值都是 8 字节（64 位）的整数倍。

8. 生存时间

表示数据报在网络中的寿命，占 8 位。该字段由发出数据报的源主机设置。其目的是防止无法交付的数据报无限制地在网络中传输，从而消耗网络资源。

路由器在转发数据报之前，先把 TTL 值减 1。若 TTL 值减少到 0，则丢弃这个数据报，不再转发。因此，TTL 指明数据报在网络中最多可经过多少个路由器。TTL 的最大数值为 255。若把 TTL 的初始值设为 1，则表示这个数据报只能在本局域网中传送。

9. 协议

表示该数据报文所携带的数据所使用的协议类型，占 8 位。该字段可以方便目的主机的 IP 层知道按照什么协议来处理数据部分。不同的协议有专门不同的协议号。

例如，TCP 的协议号为 6，UDP 的协议号为 17，ICMP 的协议号为 1。

10. 首部检验和

用于校验数据报的首部，占 16 位。数据报每经过一个路由器，首部的字段都可能发生变化（如TTL），所以需要重新校验。而数据部分不发生变化，所以不用重新生成校验值。

11. 源地址

表示数据报的源 IP 地址，占 32 位。

12. 目的地址

表示数据报的目的 IP 地址，占 32 位。该字段用于校验发送是否正确。

13. 可选字段

该字段用于一些可选的报头设置，主要用于测试、调试和安全的目的。这些选项包括严格源路由（数据报必须经过指定的路由）、网际时间戳（经过每个路由器时的时间戳记录）和安全限制。

14. 填充

由于可选字段中的长度不是固定的，使用若干个 0 填充该字段，可以保证整个报头的长度是 32 位的整数倍。

15. 数据部分

表示传输层的数据，如保存 TCP、UDP、ICMP 或 IGMP 的数据。数据部分的长度不固定。

1. 字节的转换

1. 1B（字节）=8b（位）

2. 1 KB = 1024 B

3. 1 MB = 1024 KB

4. 1 GB = 1024 MB

5. 1TB = 1024GB

3. ICMP协议

1. ICMP的功能

Internet控制报文协议。它是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。ICMP协议是一种面向无连接的协议，用于传输出错报告控制信息。 它是一个非常重要的 协议 ，它对于 网络安全 具有极其重要的意义。 它属于 网络层协议 ，主要用于在主机与路由器之间传递控制信息，包括报告错误、交换受限控制和状态信息等

2. 基于ICMP协议的命令

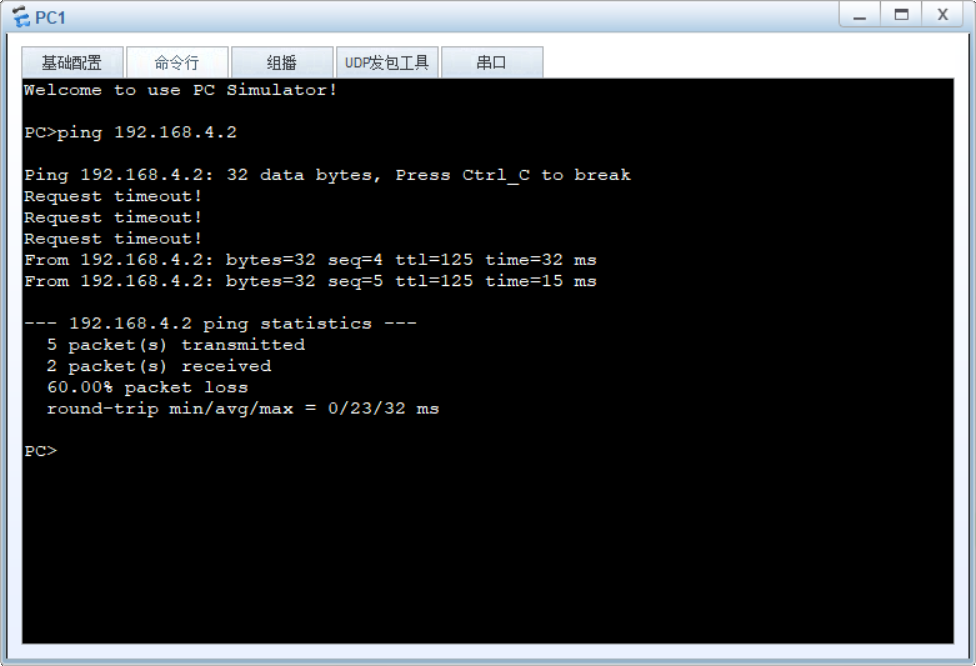

1. ping

该命令我们都比较熟悉了，通常会用来检测目标ip是否存活、发送包传递时间等

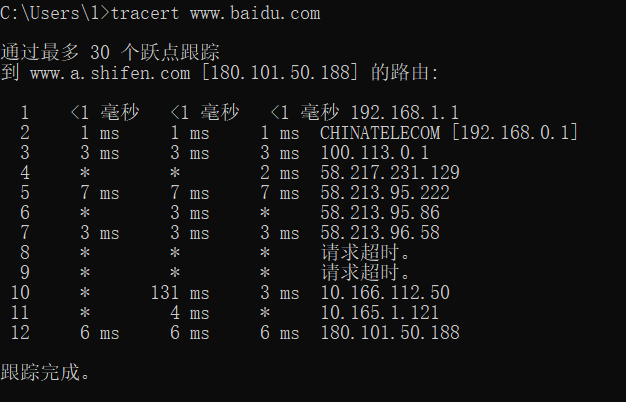

2. tracert

该命令能够打印出当前主机发送数据包到目标ip主机中经历了多少路由器

4. ARP

地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议

ARP的工作原理

PC1发数据给PC2 首先要查看自己的ARP缓存表中是否有PC2的IP和MAC的地址记录，如果有直接进行单播通信，如果没有记录 ，PC1会通过广播的方式给交换机发ARP请求消息，交换机接收请求消息会进行广播泛洪，只有拥有数据中相同的IP地址的PC2才会接收到ARP请求消息，其他主机会丢弃ARP请求消息 。PC2会根据ARP消息学习PC1的IP和MAC地址并记录在自己的arp缓存表中。PC2通过单播回复ARP的
