Ansys workbench在实体上添加路径，并导出该路径上变形/应力/应变

在Ansys Workbench中，你可以在实体上添加路径，并导出该路径上的变形、应力或应变数据。以下是一般步骤：

1. 在Workbench中打开模型。
2. 转到Mechanical模块。
3. 在Model选项卡中，点击“Construction Geometry”添加。

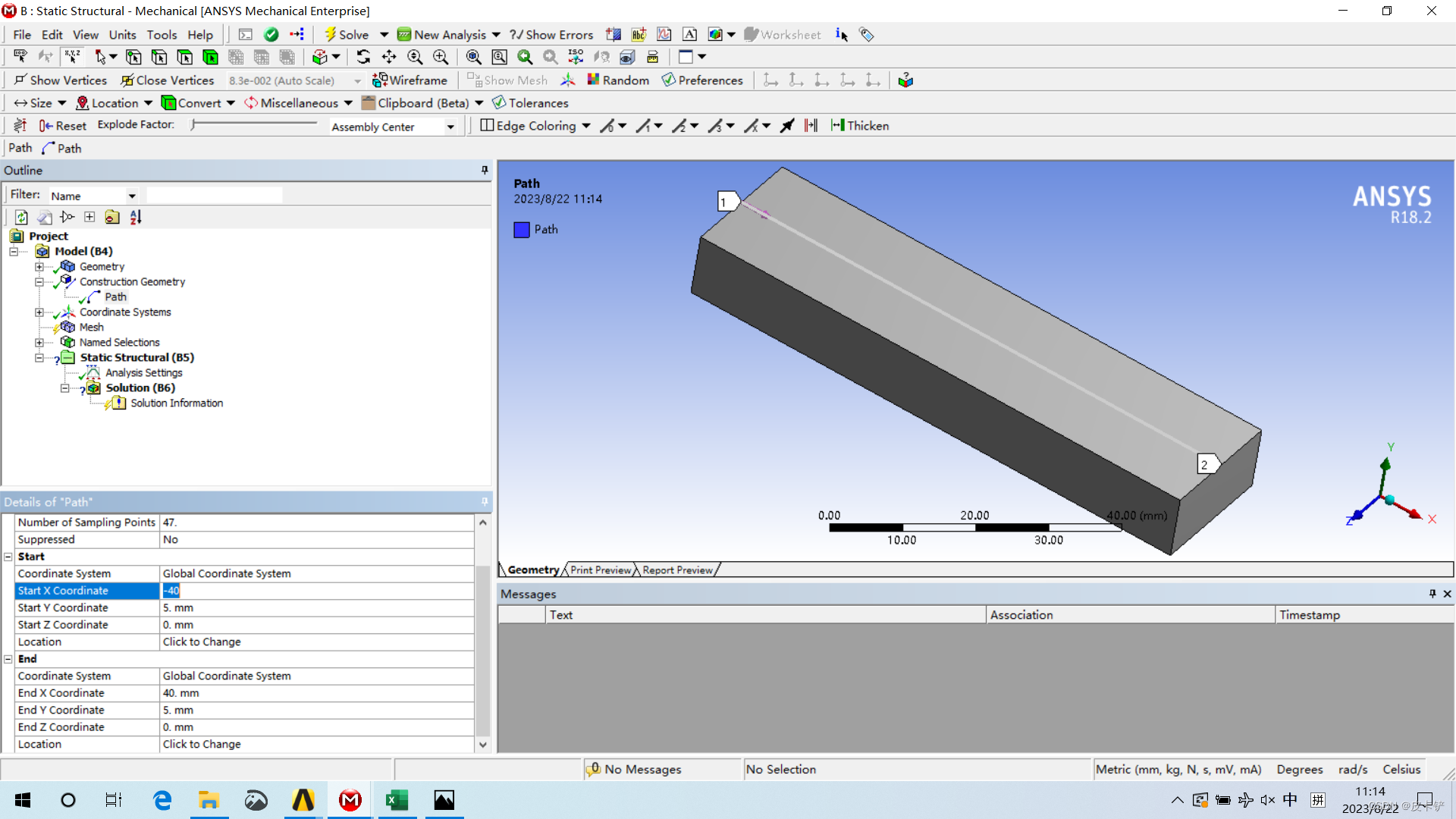

4. 点击"Path"按钮创建新的路径。
5. 在"Path Definition"部分，定义“two points”两点作为起点和终点，这里设置的是直线路径。
6. 定义两个点的位置坐标。
7. 画网格。
8. 根据需要，定义加载在实体上的力和固定支撑。

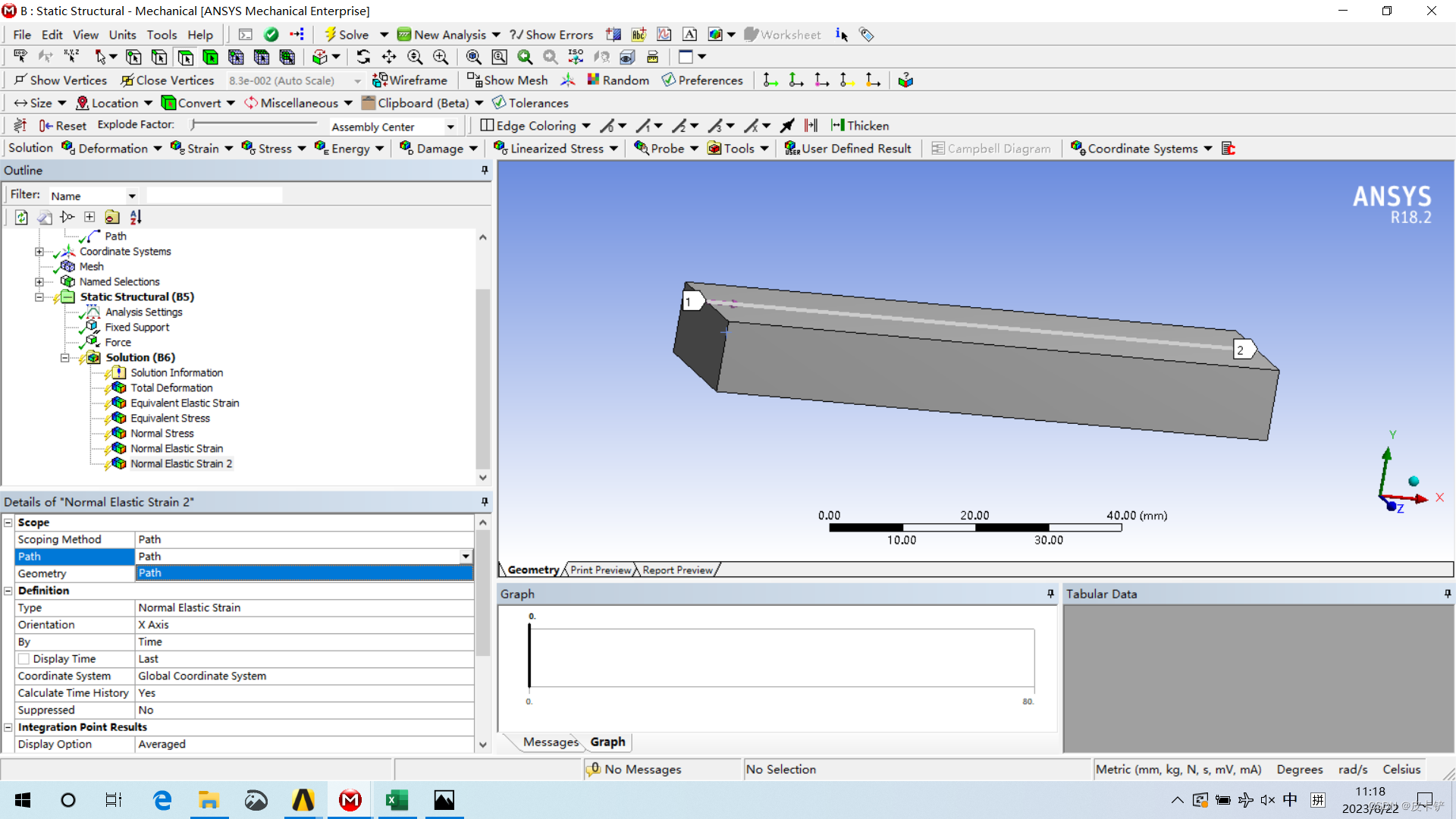

9. 在Solution中添加Deformation、Strain和Stress等，在你想要求解路径的设置里更改Scop ing Methond，选择Path。
10. 现在你可以运行你的分析并求解模型。

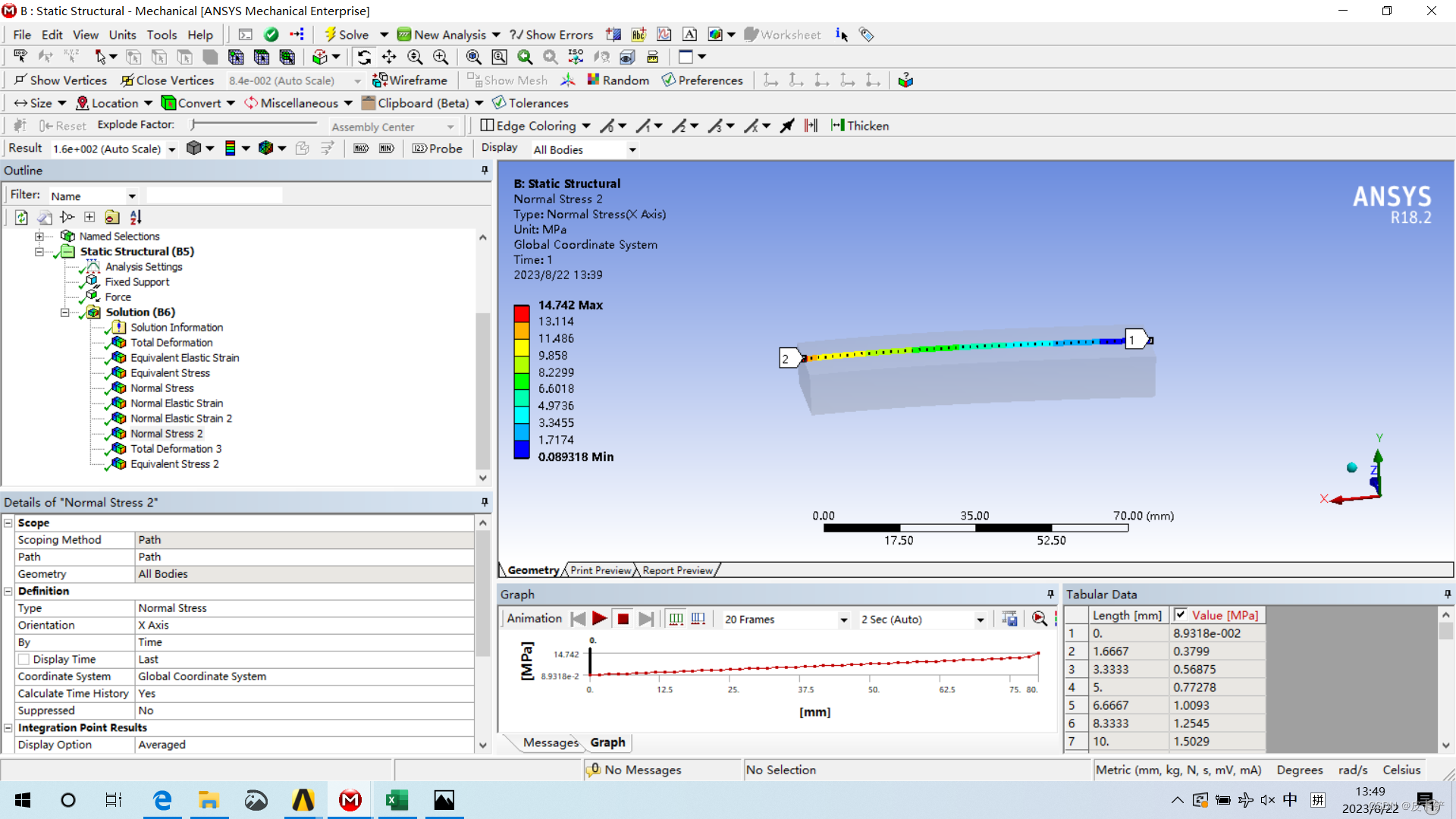

11. 在后处理模块中，选择"Path Results"。
12. 在右侧的结果浏览器中，选择变形、应力或应变结果。
13. 你可以选择创建线图或面图，并调整轴和标签以适应你的结果。
14. 完成后，你可以导出图表或结果数据以供进一步分析。
