DHCP工作原理

#国庆发生的那些事儿#
在这里插入图片描述

一、前言

  1. 什么是DHCP
    DHCP全称是Dynamic Host Configuration Protocol，中文全称为动态主机配置协议。
    DHCP通常被应用在大型的局域网络环境中，主要作用是集中管理和分配IP地址，使网络环境中的主机动态地获得IP地址、Gateway地址、DNS服务器地址等信息，并能够提升地址的使用率。

  2. DHCP解决的问题。
    DHCP可以解决手工分配IP地址的问题，可以避免IP地址冲突的问题，可以自动分配IP地址，使其能达到最佳的网络性能。此外，DHCP还可以保护网络环境中的主机不被未知的代理程序所干扰。

二、DHCP原理

DHCP工作原理

DHCP协议的工作原理：
服务器在监听状态下等待客户端的请求
客户端发出请求寻找服务器上的IP和其他网络配置信息。
服务器根据客户端的请求，返回相应的IP和其他网络配置信息。
客户端根据服务器返回的信息，自动更新其本地配置，使得后续的网络连接能够正常进行。

DHCP的IP地址分配方式。

DHCP的IP地址分配方式主要有两种，分别是“静态分配”和“动态分配”。

  1. 静态分配是手动指定IP地址和客户端（MAC地址），适用于主机固定的场景。
  2. 动态分配是由服务器集中管理和分配IP地址，客户端每次连接网络时都可以获得不同的IP地址。

IP地址的分配是以静态分配优先。

DHCP协议报文。

DHCP协议报文包括八种报文

报文作用
DHCP DISCOVERDHCP交互的第一个报文，用来寻找DHCP服务器
DHCP Offer服务器响应DHCP DISCOVER的请求，提供IP和其他配置信息
DHCP Request广播回应服务器的DHCP OFFER报文
DHCP ACK服务器对客户端的DHCP REQUEST报文的确认报文
DHCP NAK服务器对客户端的DHCP REQUEST报文的拒绝报文
DHCP Decline客户端发现服务器送来的IP发生冲突，会发送该报文
DHCP Release客户端主动释放IP地址，服务端可以重新利用
DHCP Inform客户端再请求更详细的上网参数的（网关、DNS等）

DHCP协议流程

DHCP协议流程主要包括四个阶段：如图
在这里插入图片描述

第一阶段：发现阶段

首次接入网络的DHCP客户端不知道DHCP服务器的IP地址
为了找到DHCP服务器，DHCP客户端以广播方式发送DHCP Discover报文（目的IP地址为255.255.255.255）给同一网段内的所有设备（包括DHCP服务器或中继）。
DHCP Discover报文中携带了客户端的MAC地址、需要请求的参数列表选项、广播标志位等信息。

第二阶段：提供阶段

与DHCP客户端位于同一网段的DHCP服务器
都会接收到DHCP Discover报文，DHCP服务器选择跟接收DHCP Discover报文接口的IP地址处于同一网段的地址池
并且从中选择一个可用的IP地址，然后通过DHCP OFFER报文发送给DHCP客户端。

此时的IP地址不一定是最终能用的IP地址
若等待DHCP Request报文超过16s，就将这个IP地址分配给别的客户端。

通常，DHCP服务器的地址池中会指定IP地址的租期，如果DHCP客户端发送的DHCP DISCOVER报文中携带了期望租期，二者进行进行比较，选择其中时间较短的租期分配给客户端。

为了防止IP地址冲突

DHCP服务器在发送DHCP OFFER报文前通过发送源地址为DHCP服务器IP地址、目的地址为预分配出去IP地址的ICMP
ECHO REQUEST报文对分配的IP地址进行地址冲突探测。
如果在指定的时间内没有收到应答报文，表示网络中没有客户端使用这个IP地址，可以分配给客户端；
如果指定时间内收到应答报文，表示网络中已经存在使用此IP地址的客户端，则把此地址列为冲突地址。

第三阶段：选择阶段

如果有多个DHCP服务器向DHCP客户端回应DHCP Offer报文，则DHCP客户端一般只接收第一个收到的DHCP Offer报文，然后以广播方式发送DHCP Request报文，该报文中包含客户端想选择的DHCP服务器标识符和客户端IP地址。

DHCP客户端广播发送DHCP Request报文通知所有的DHCP服务器，它将选择某个DHCP服务器提供的IP地址，其他DHCP服务器可以重新将曾经分配给客户端的IP地址分配给其他客户端。

第四阶段 确认阶段

当DHCP服务器收到DHCP客户端发送的DHCP REQUEST报文后，DHCP服务器回应DHCP ACK报文，表示DHCP REQUEST报文中请求的IP地址分配给客户端使用。

当DHCP服务器收到DHCP客户端发送的DHCP Request报文后，如果DHCP服务器由于某些原因（例如协商出错或者由于发送Request过慢导致服务器已经把此地址分配给其他客户端）无法分配DHCP Request报文中的IP地址，则发送DHCP NAK报文作为应答，通知DHCP客户端无法分配此IP地址。DHCP客户端需要重新发送DHCP Discover报文来申请新的IP地址。

客户端检测IP地址是否冲突：

  1. DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址，如果在指定时间内没有收到回应，表示客户端可以使用此地址。如果收到了回应，说明有其他终端使用了此地址，客户端会向服务器发送DHCP Decline报文，并重新向服务器请求IP地址，同时，服务器会将此地址列为冲突地址。当服务器没有空闲地址可分配时，再选择冲突地址进行分配，尽量减少分配出去的地址冲突。

  2. DHCP服务器通常会在内部维护一个IP地址池，记录已经分配给客户端的IP地址和其他设备正在使用的IP地址。当接收到一个新的DHCP请求时，服务器会检查该请求中的IP地址是否已经存在于已分配IP地址列表中。如果该地址已经被使用，服务器会发送一个DHCP NAK消息给客户端，指示该地址冲突，并重新提供一个可用的IP地址。

在这里插入图片描述

三、DHCP 配置

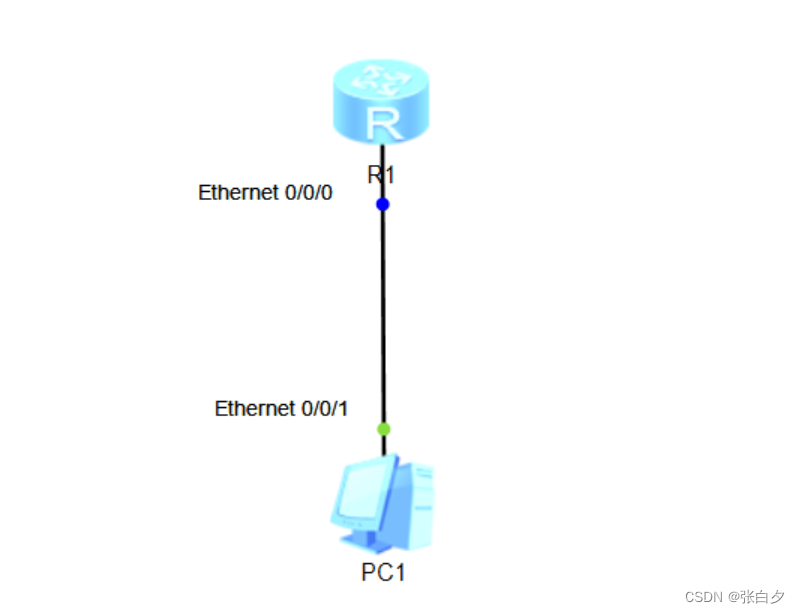

拓扑

在这里插入图片描述

R1

基本配置

[R1]undo info-center enable    ## 关闭自动弹出的日志信息

[R1]int e0/0/0
[R1-Ethernet0/0/0]ip address 192.168.10.254 24
[R1-ip-pool-R1]qu

DHCP 动态服务端

[R1]dhcp enable    ## 开启DHCP功能

[R1]ip pool PC1
[R1-ip-pool-PC1]network 192.168.10.0 mask 24	  ## 下发的IP地址范围
[R1-ip-pool-PC1]gateway-list 192.168.10.254	      ## 网关
[R1-ip-pool-PC1]dns-list 8.8.8.8                  ## dns
[R1-ip-pool-PC1]excluded-ip-address 192.168.10.201 192.168.10.253   ## 排除地址范围
[R1-ip-pool-PC1]qu

## 华为需要进入接口启用DHCP
[R1]int e0/0/0
[R1-Ethernet0/0/0]dhcp select global              ## 开启dhcp全局模式

DHCP 静态服务端

[R1]ip pool PC3
[R1-ip-pool-PC3]network 192.168.20.0 mask 24
[R1-ip-pool-PC3]gateway-list 192.168.20.254
[R1-ip-pool-PC3]dns-list 8.8.8.8
[R1-ip-pool-PC3]static-bind ip-address 192.168.20.100 mac-address 5489-9839-1A58   ## MAC绑定IP地址
[R1-ip-pool-PC3]qu

[R1]int e0/0/1
[R1-Ethernet0/0/1]dhcp select global       ## 全局开启
[R1-Ethernet0/0/1]qu

PC1（动态获取）

DHCP 客户端

在这里插入图片描述

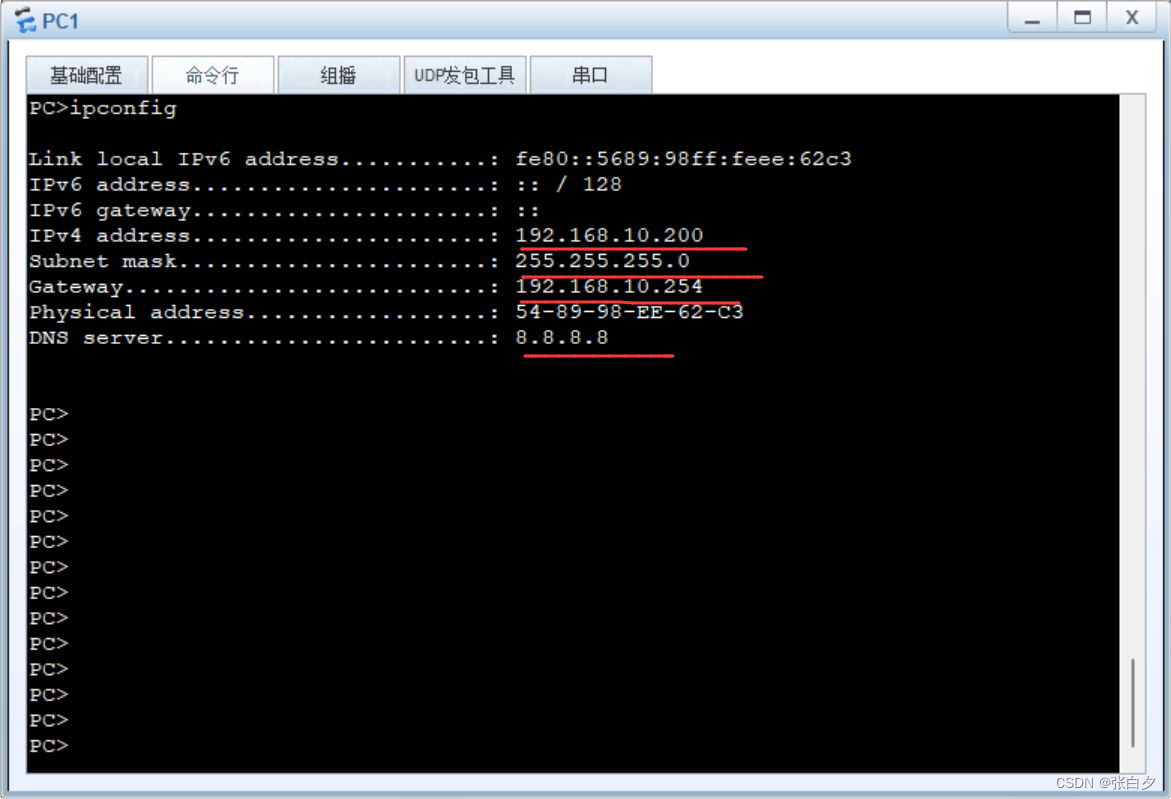

验证

地址分配成功
在这里插入图片描述

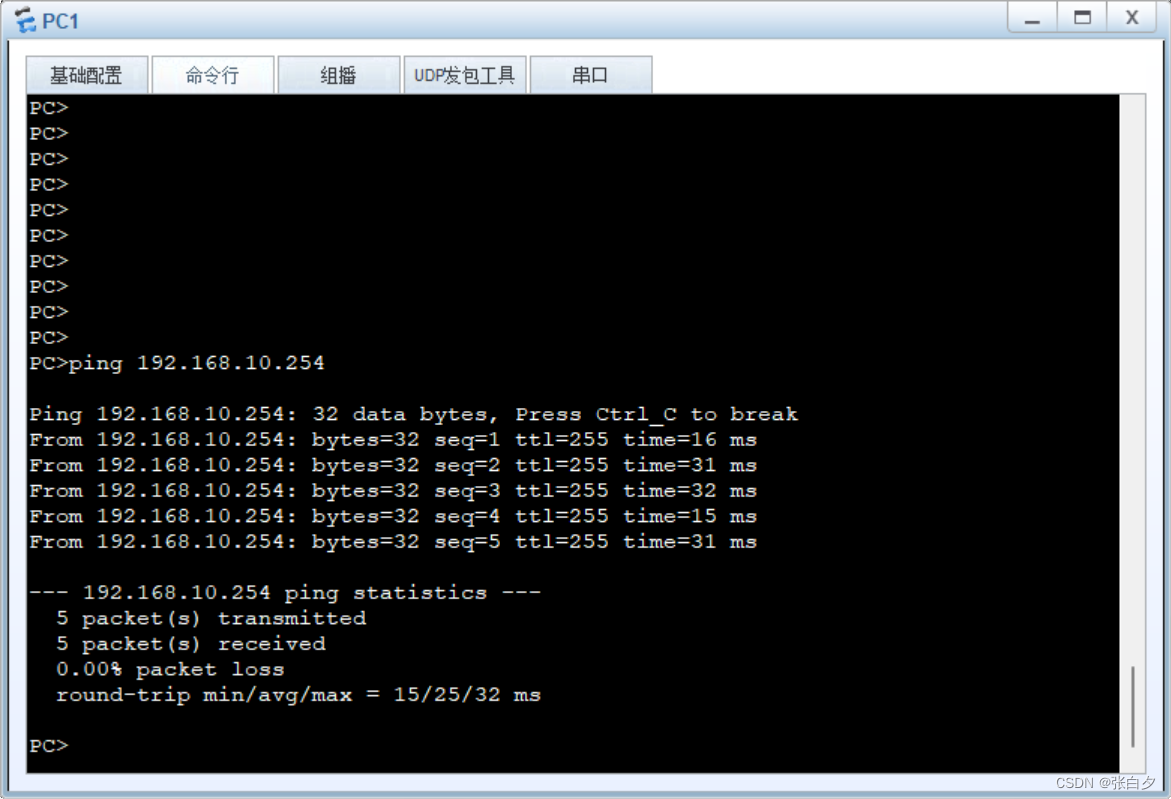

Ping 通网关
在这里插入图片描述

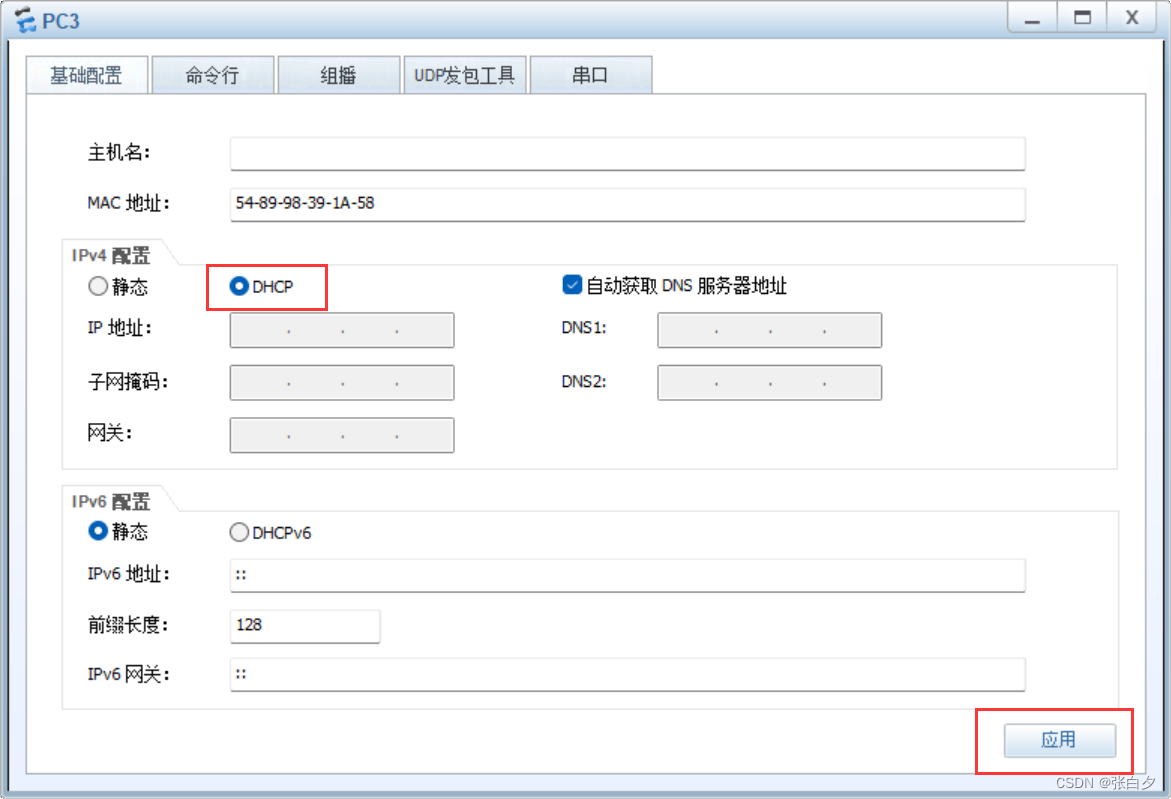

PC2 （静态获取）

DHCP客户端

在这里插入图片描述

验证

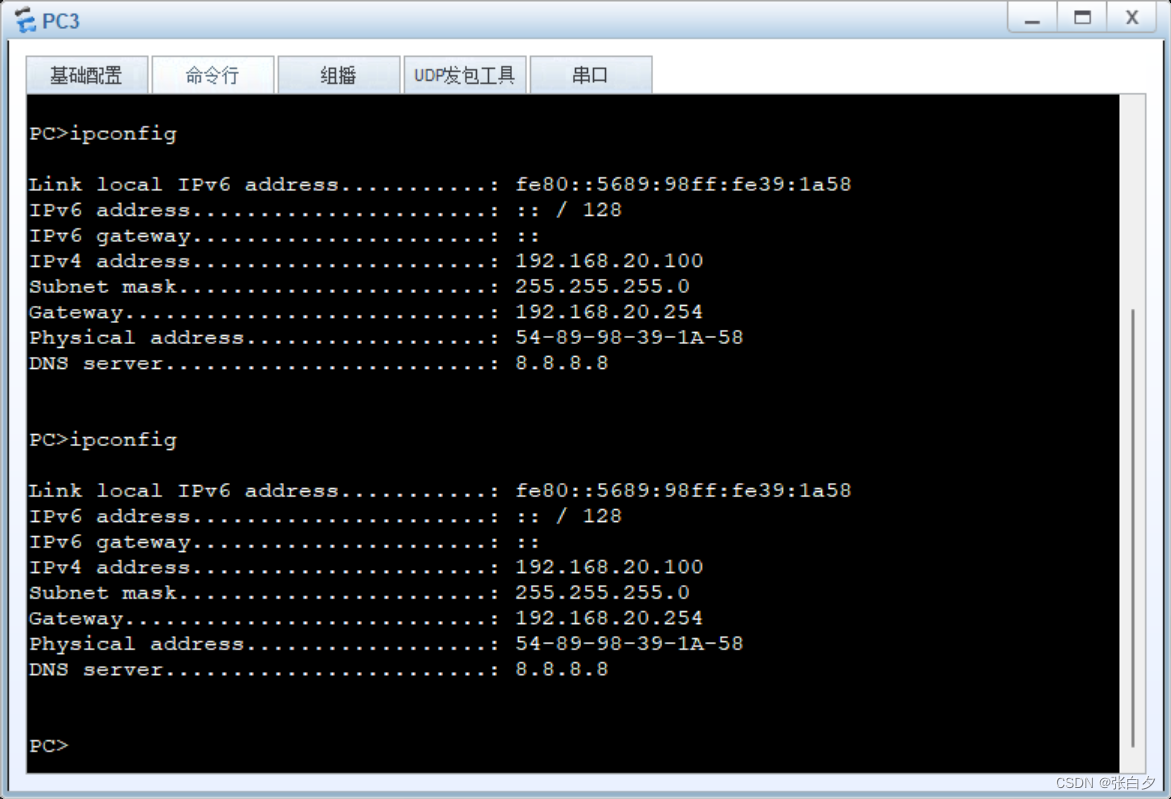

获取静态IP地址成功
ipconfig
在这里插入图片描述

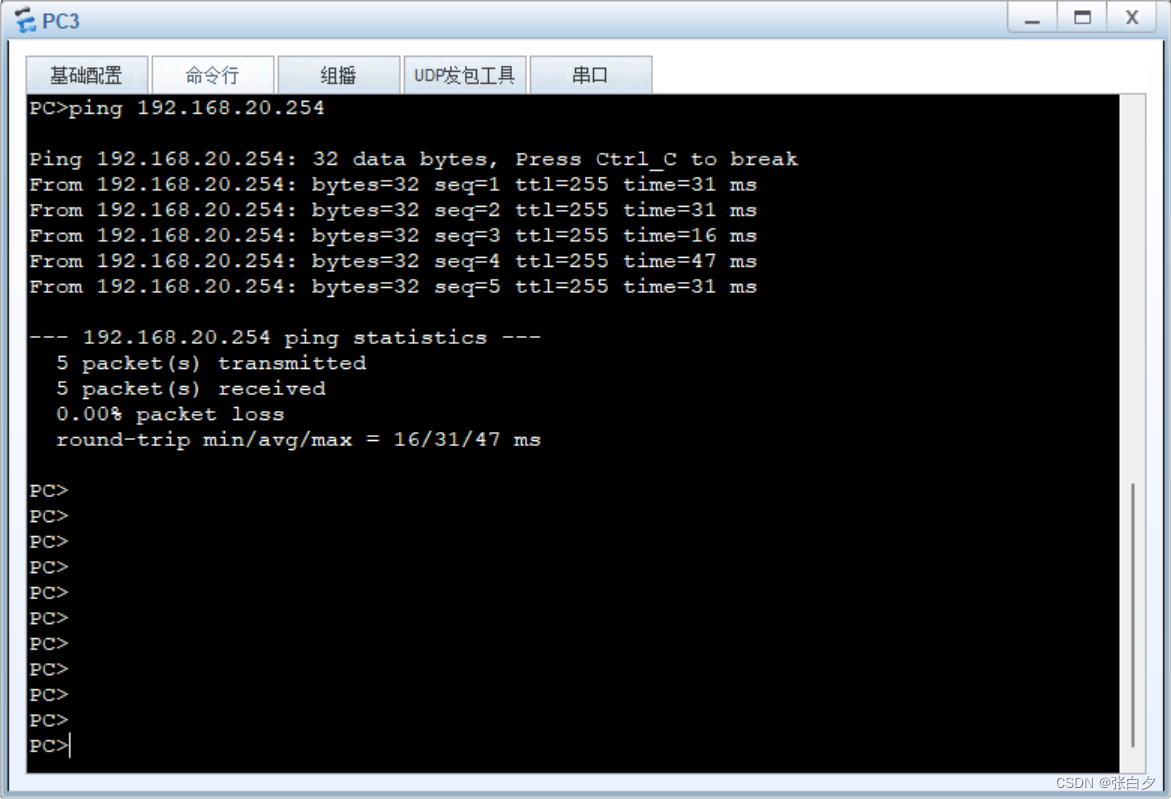

“Ping通网关”
在这里插入图片描述

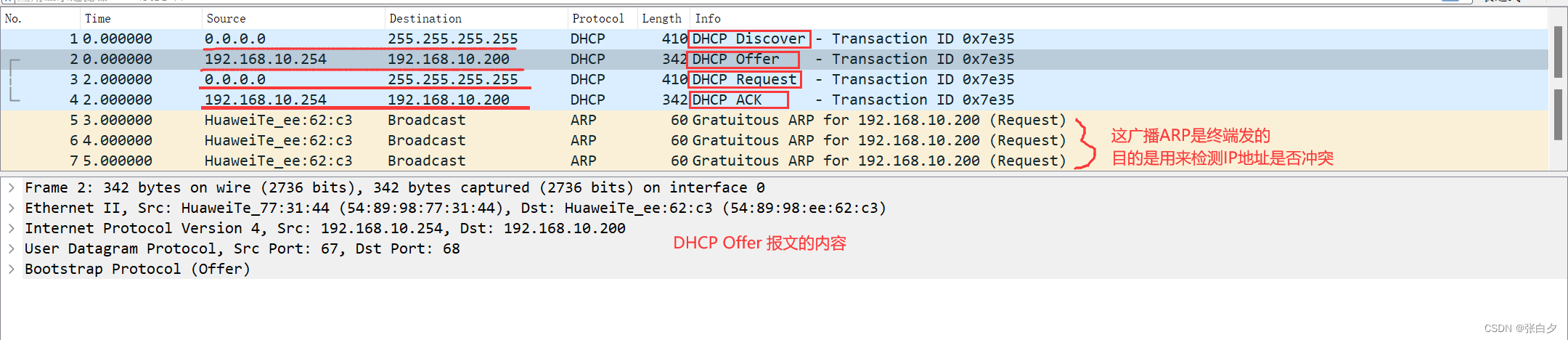

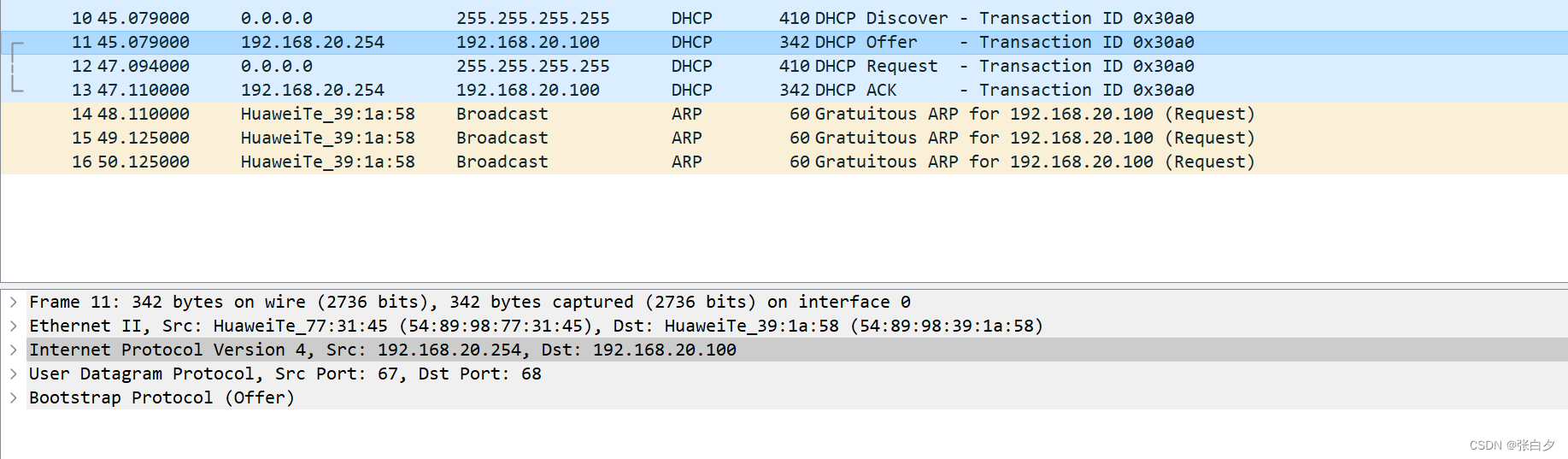

抓包

在这里插入图片描述

四、DHCP的优势

DHCP的优势主要有以下几点：
① 集中管理和分配IP地址，使资源得到更加合理的利用；
② 保护网络环境中的主机不被未知的代理程序所干扰；
③ 解决了手工分配IP地址的问题，避免了IP地址冲突的问题；
④ 自动分配IP地址，提升网络性能。

DHCP的未来发展趋势。随着网络技术的不断发展，DHCP也将会不断改进和完善。未来，DHCP可能会引入更多的功能和特性，比如更高效的IP地址分配算法、更灵活的网络配置方式、更安全的用户认证机制等。

五、配置文件

R1

#
ip pool PC1
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 excluded-ip-address 192.168.10.201 192.168.10.253
 dns-list 8.8.8.8
#
ip pool PC3
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 static-bind ip-address 192.168.20.100 mac-address 5489-9839-1a58
 excluded-ip-address 192.168.20.254
 dns-list 8.8.8.8
#
interface Ethernet0/0/0
 ip address 192.168.10.254 255.255.255.0
 dhcp select global
#
interface Ethernet0/0/1
 ip address 192.168.20.254 255.255.255.0
 dhcp select global
#
