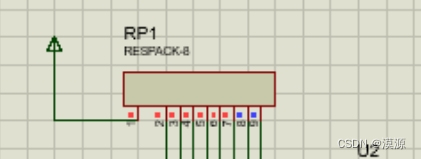

respack-8

respack-8是排阻，即网络电阻器。排阻是将若干个参数完全相同的电阻集中封装在一起，组合制成的。它们的一个引脚都连到一起，作为公共引脚。

其余引脚正常引出。所以如果一个排阻是由n个电阻构成的，那么它就有n+1只引脚，一般来说，最左边的是公共引脚。它在排阻上一般用一个色点标出来。排阻具有装配方便、安装密度高等优点，目前已大量应用在电视机、显示器、电脑主板、小家电中。

排阻通常都有一个公共端，在封装表面用一个小白点表示。其颜色通常为黑色或黄色。排阻一般应用在数字电路上，比如:作为某个并行口的上拉或者下拉电阻用。使用排阻比用若干只固定电阻更方便。



负载阻抗等于信源内阻，即辐角与模相等，在负载阻抗上可以得到无失真的电压传输。负载阻抗等于信源内阻的共轭值，它们的模相等且辐角之和为零。在负载阻抗上可以得到最大功率。这种匹配条件称为共轭匹配。如果信源内阻和负载阻抗均为纯阻性，则两种匹配条件是等同的。

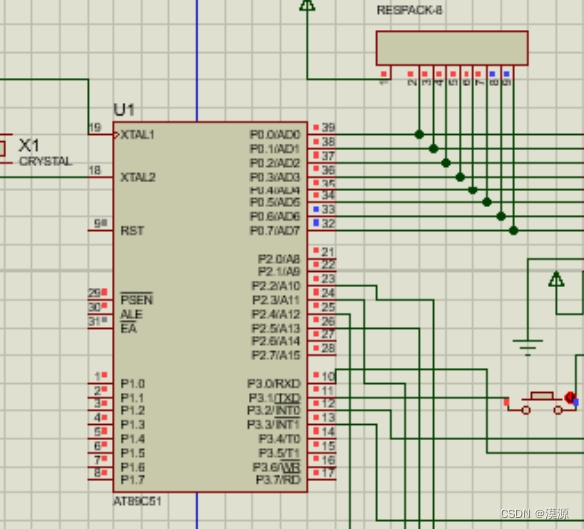

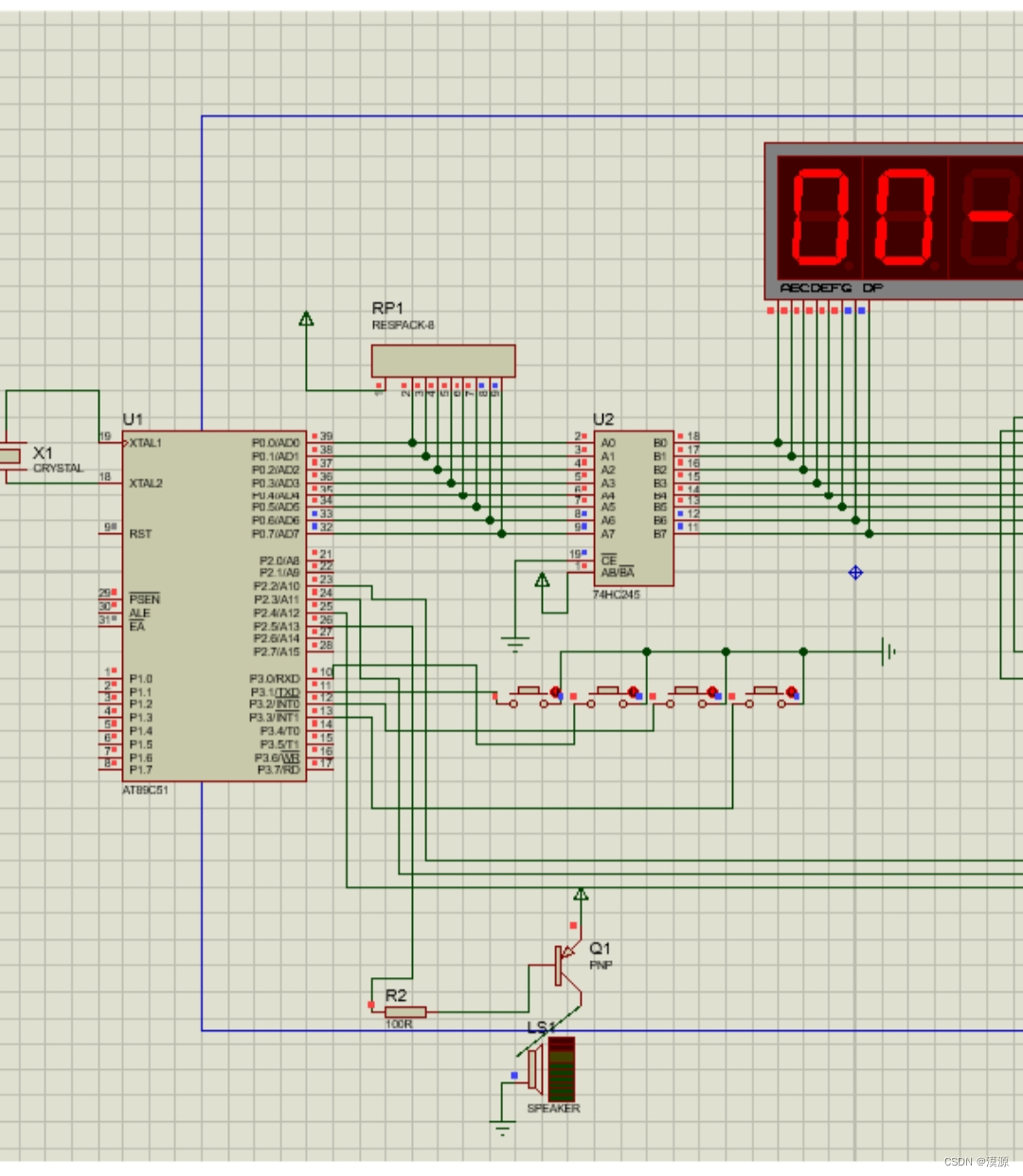

为什么需要接respack-8

respack-8的作用：

因为AT89C51的引脚：

VCC：供电电压。

GND：接地。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P0口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的低八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须接上拉电阻。



P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为低八位地址接收。

P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。



P3口也可作为AT89C51
