AD源文件及Verilog程序源码,包含AD的PCB源码和quartus程序源码,板子为四层板

AD源文件及Verilog程序源码,包含AD的PCB源码和quartus程序源码,板子为四层板,程序为verilog,主控芯片为fpga。
功能包括千兆以太网通讯(RTL8211EG芯片),micro sd卡存储,ad7606数据采集,串口通讯,电流和电压采集,实时时钟等。
程序硬件在硬件上实际验证可行,fpga获取ad采集的数据和rtc实时时钟数据,并行的进行数据存储、串口和千兆以太网通讯。
最后在电脑上查看三者的数据是否相同。

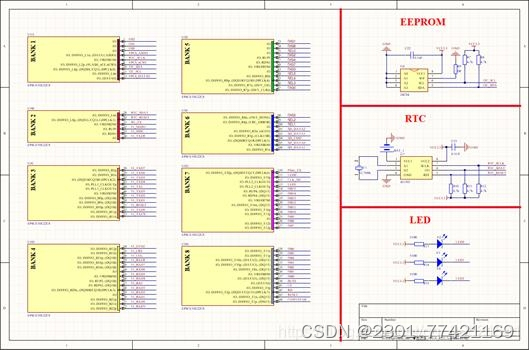

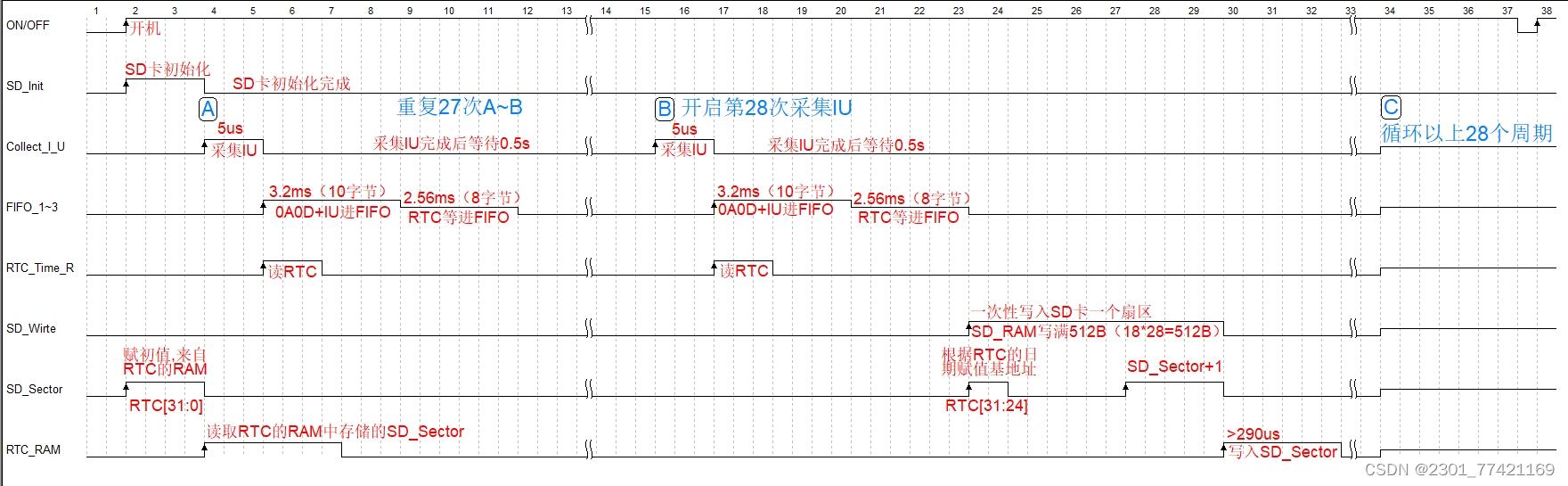

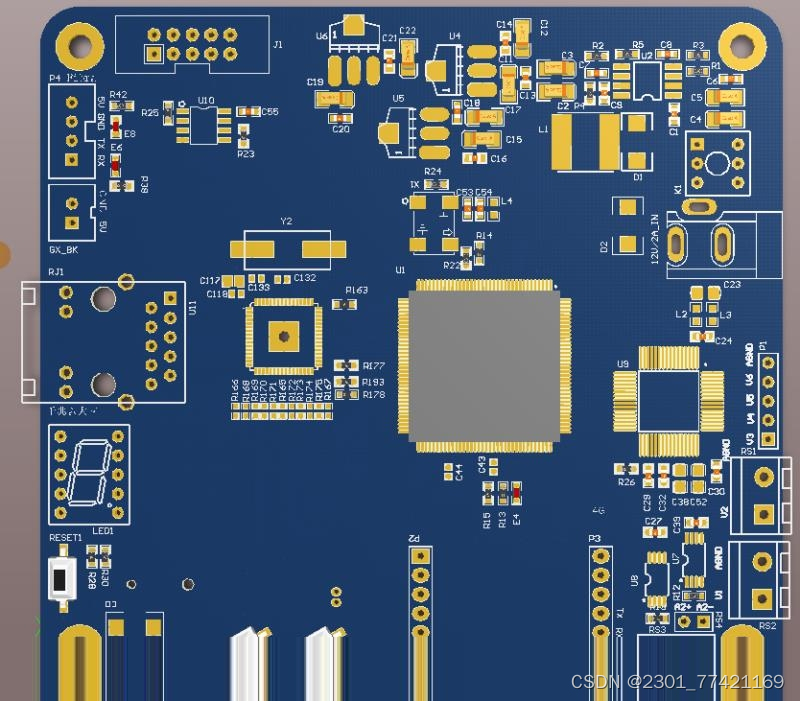

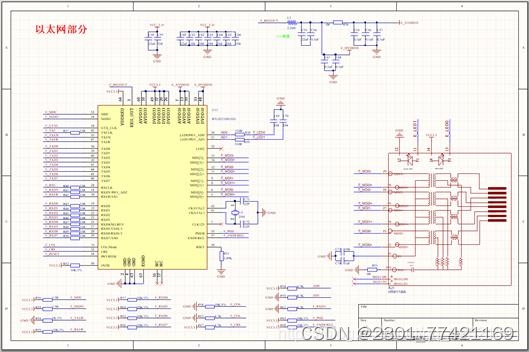

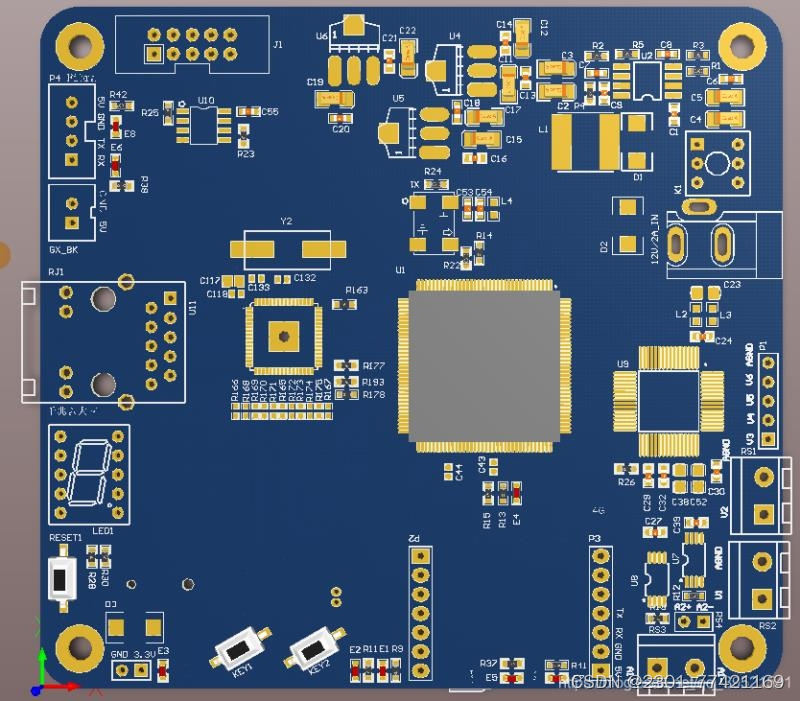

附上主要功能框图,部分原理图,实物图,源码结构图,主要时序图等图片。
源码4000+行,AD硬件源文件4层板,考虑了千兆网的阻抗和叠层。
进行了时序约束,无时序错误。

YID:28139641547733273
