交换--交换机相关的技术

VLAN--虚拟局域网



LAN--局域网

MAN--城域网

WAN--广域网

1.一个VLAN相当于是一个广播域

VLAN-通过路由器和交换机协同工作后，将原本的一个广播域逻辑上，拆分为多个虚拟的广播域。

1.配置

创建VLAN

VID--VLAN ID--用来区分和标识不同的VLAN（广播域）12位二进制构成，4096个，0和4095作为保留，不允许配置

IEEE--802.1q标准

[SW1]vlan ?

INTEGER<1-4094> VLAN ID
一敲下对应的VLAN编号
[SW1]vlan batch 6 to 100--批量创建VLAN
[SW1]undo vlan batch 5 to 100--批量删除VLAN

2.将接口划分到对应的VLAN中

将对应的接门划分到对应的VLAN中，相当于建立接口和VLAN的一种映射关系，从而实现VLAN的划分--一层VLAN/物理VLAN

将VLAN和MAC地址进行绑定，从而实现VLAN的划分--二层VLAN

因为以太网帧中存在类型字段，所以可以根据不同的IP流量(IPV4/IPV6)映射对应的VLAN，从而实现VLAN的划分--三层VLAN

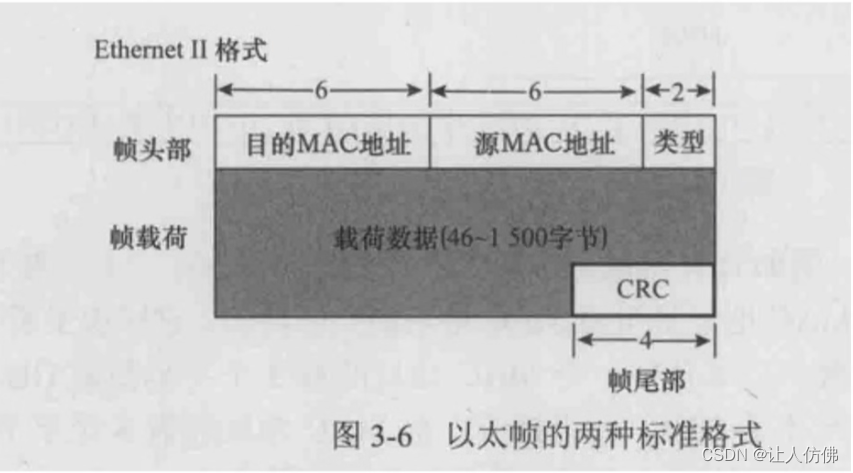

携带标签的数据帧一因为原本的以太网顿结构没有插入VID的位置，所以IEEE研发了一款新的结构 (802.1Q帧)，在源MAC和类型字段中级插入了4字节的字段，这个字段包含 (VID)，我们把这种携带VLAN标签的帧结构成为TAG帧(802.1Q帧)

2.接口分配链路类型
[SW1-GigabitEthernet0/0/1]port link-type access一规定Access类型的链路传递的是不携带标签的流量

 交换机和PC相连的接口类型都是Access

3.接口划分VLAN
[SW1-GigabitEthernet0/0/1]port default vlan 2

TRUNK类型的链路接口划分VLAN

interface GigabitEthernet0/0/4

port link-type trunk

port trunk allow-pass vlan 2 to 3

跨网段通讯一需要借助路由器

交换机和路由器之间的链路类型配置Trunk
[r1]interface GigabitEthernet 0/0/0.1因为一个物理接口不能同时服务多个广播域，所以设计了一个虚拟接口一子接口

[r1-GigabitEthernet0/0/0.1]dot1q termination vid 2一让路由器的子接口服务某个VLAN

[r1-GigabitEthernet0/0/0.1]arp broadcast enable一开启ARP广播功能
