本文的诞生源自于某个无良商家把CS32F103X当STM32F103X卖。。。

问题发现：

换了台新电脑，从官网重新安装了keil，下载时提示

“Connection refused due to device mismatch!”

查找问题：

这里直接跳过一段繁琐的过程，总之找到了一篇提出并解决了这个问题的文章：

https://zhuanlan.zhihu.com/p/347463935

总结来说，新的keil平台识别出了“盗版芯片”的芯片号，与stm32的芯片号不匹配，于是下载失败。

本文的作者通过查找芯片号找到了实际的芯片是CS32F103X。

解决方法是，下载该芯片的PACK，然后把头文件以及路径都换一下。

这个解决方式还算是方便的，我查找了一下这个芯片的数据手册，发现它的资源和架构大部分和STM32是重合的，这也是为什么在之前低版本keil下载能把stm32的代码下进cs32里。

也就是说，大部分（我还没都试过）原本的STM32F103X的代码除了头文件不一样，其他都是可以直接cv的。

一些添砖加瓦的工作：

当下载完CS32的pack后，可以直接引入头文件 #include<cs32f10x.h>,这里一般不会报错。

然后写一个简单的主函数（可以简单定义个变量），直接编译，之后应该会报错。

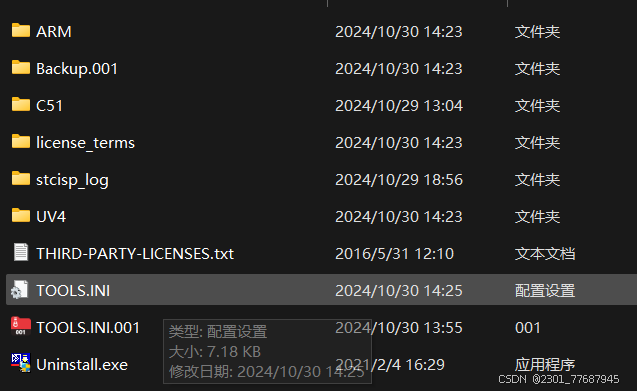

如果报错的是.h 文件，可以直接把文件名复制下来,去一个叫Keil_V5的文件夹搜索

那个Keil_V5是存放arm的pack和软件的地方。

大致长得像这样。

如果你已经下载完成了cs的pack，可以试着去这个地址

"......\Keil_V5\ARM\PACK\Keil\CS32F1xx_DFP\1.0.0"

然后开始文件搜索。

找到对应的文件后,复制文件路径,放进keil的文件路径中。

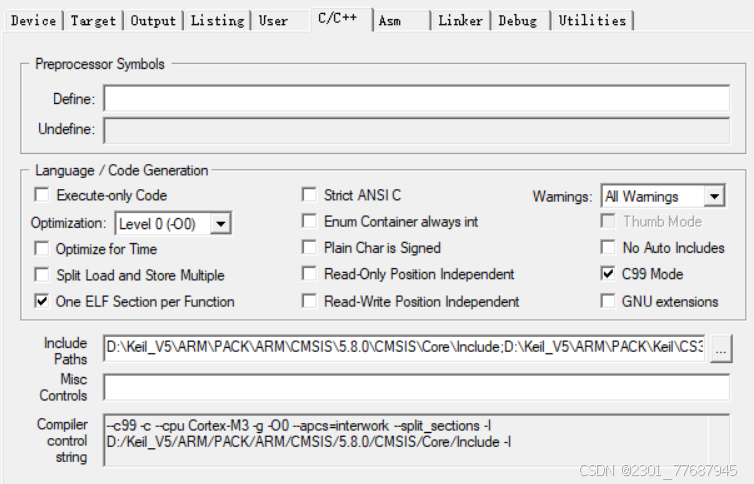

点开图里的那个魔术棒，弹窗点击C/C++，在这个界面的下面有个include path。

在这个界面添加。

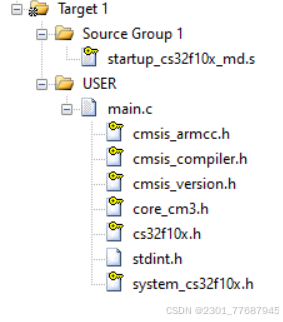

添加完所有文件后，我们还需要添加一个.s文件。（图中startup_cs32f10x_md.s)

。

这个大家也可以通过找文件的方式找到，需要说明的是，这个文件是基于单片机容量编写的启动文件，大家应该根据实际单片机容量选择（我这里随便挑了一个）。

找到这个文件后我们可以直接把它复制在我们的工程下面（和我们的主函数待一块），然后去Keil双击Source Group1将它添加。

最后，我还碰到一个问题，它的报错大概是这么说的“Undefined symbol SystemInit”

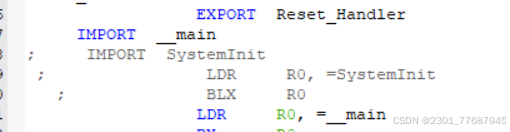

我查了一下原因，没太看明白，希望有大佬能指点一下，不过我找到的一个解决方法是，用txt打开启动文件把这么几句话注释掉（先去属性里把“只读”关掉）

从“IMPORT”到“BLX R0”。这里是汇编，注释用“;” 。

最后再编译一下，应该就能运行了。

#include <cs32f10x.h>

#define PAout(n) GPIOA->ODR ^= 1 << n;

int main()
{
    unsigned int i, j;
    RCC->APB2ENR = 1 << 2;
    GPIOA->CRL &= 0XFFFFFF0F;
    GPIOA->CRL |= 0X00000030;

    //unsigned int i,j; //声明不可在可执行语句后面（进函数前声明变量）C89标准//可以修改
    while (1)
    {

        PAout(1);

        i = 400;
        while (--i)
        {
            j = 1000;
            while (--j);
        }

        PAout(1);

        i = 400;
        while (--i)
        {
            j = 1000;
            while (--j);
        }
    }
}

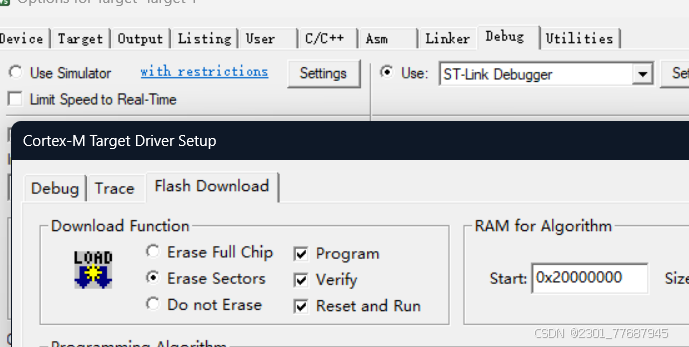

一个简单的亮灯程序，测试一下下载效果，记得去debug勾选“Reset and Run”
