AD20与硬件知识 学习记录

AD20画图流程

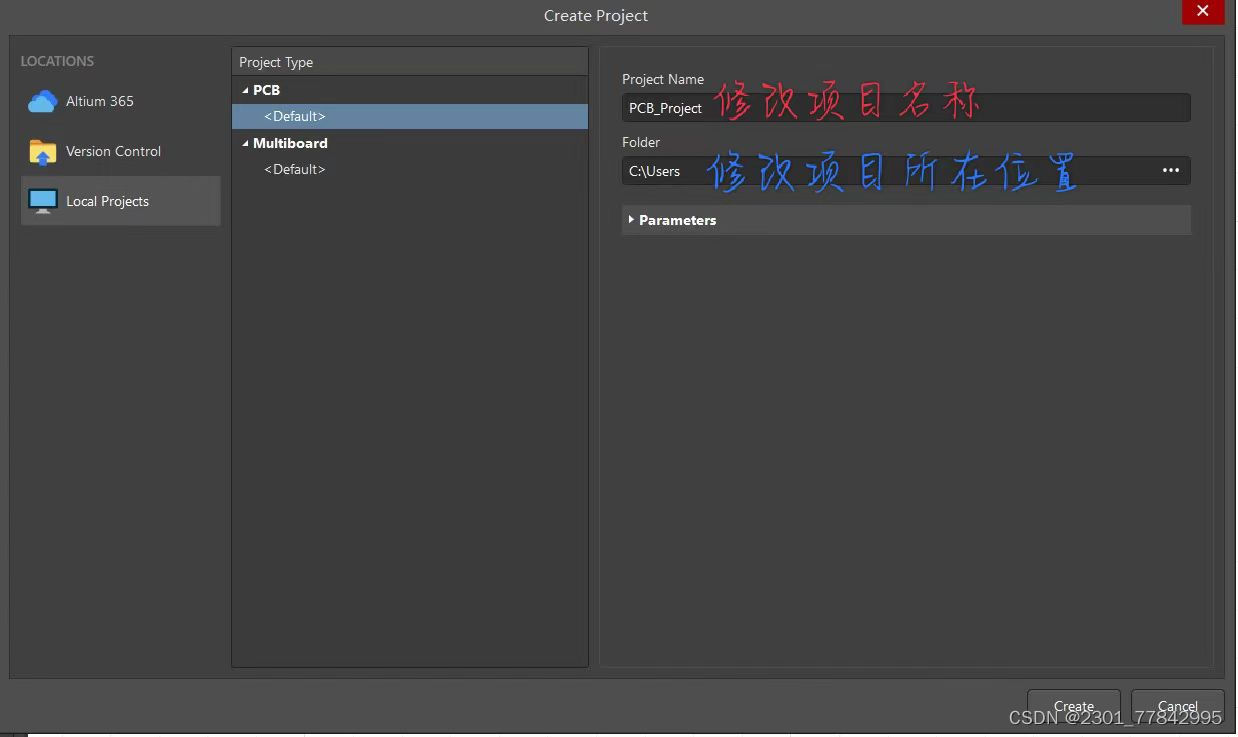

一、新建项目

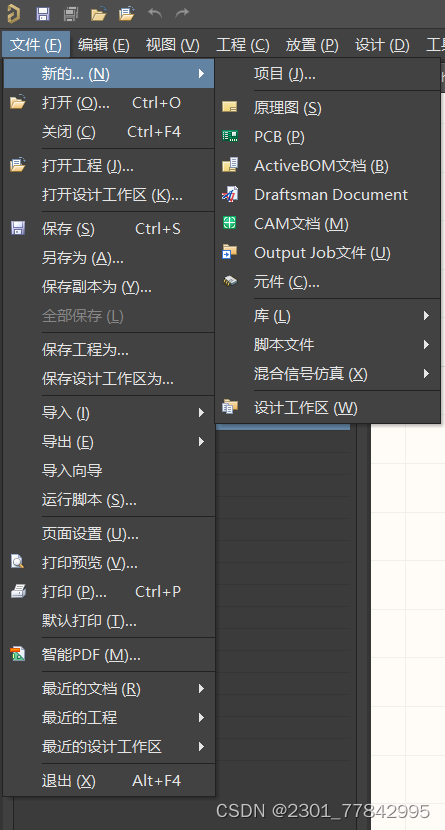

文件——新的...——项目

新建项目后右击添加 原理图、PCB、原理图库、PCB库

 二、画原理图

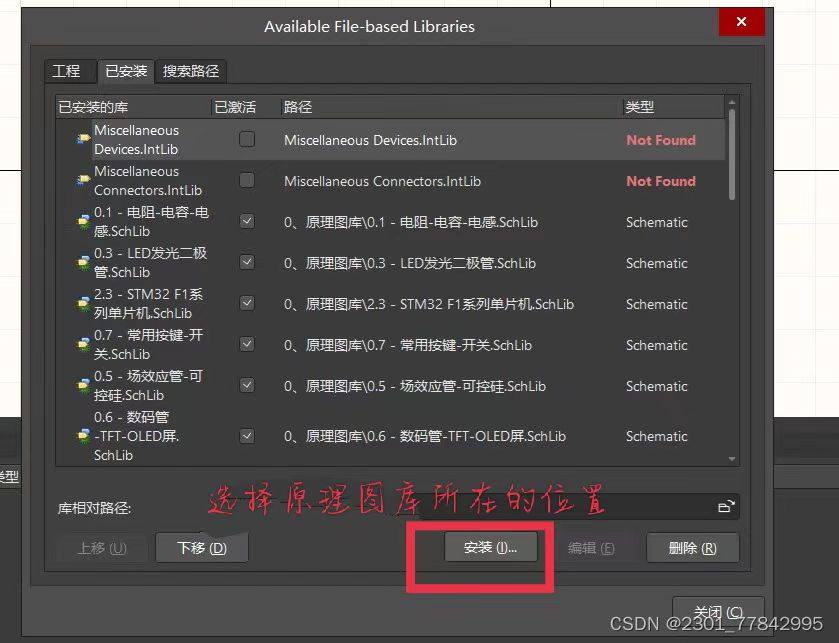

导入原理图库

（如果没有相应的元件库，自己画也可以）

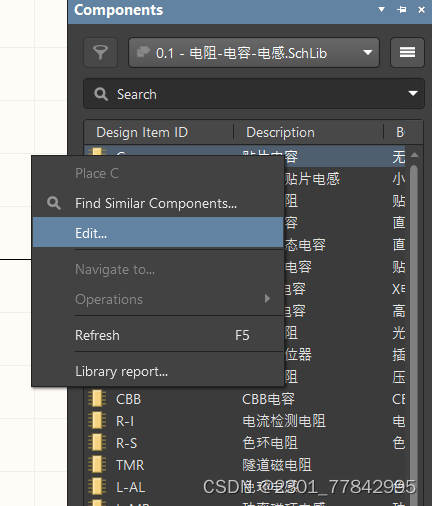

 选择自己需要的元器件 导入

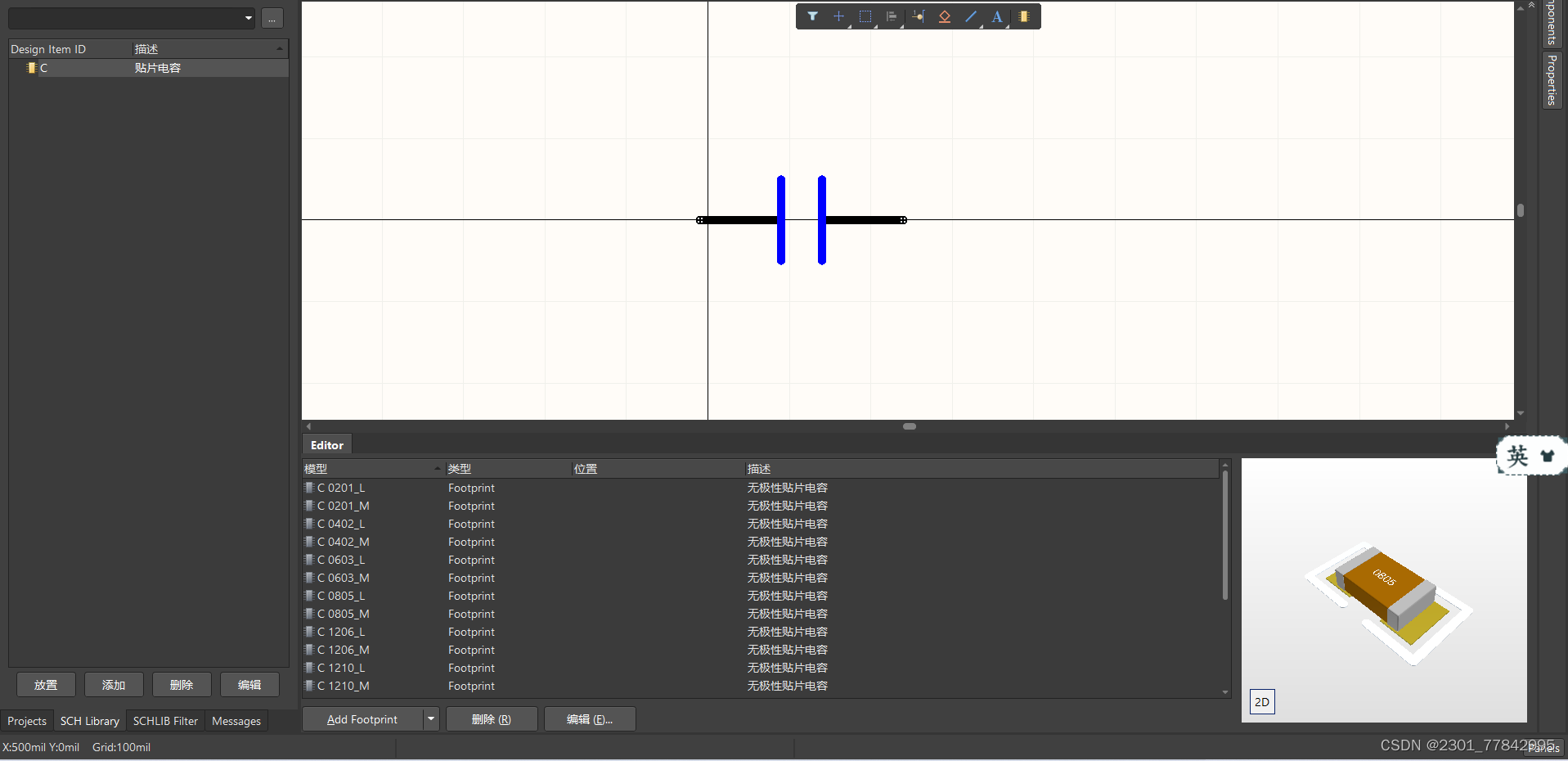

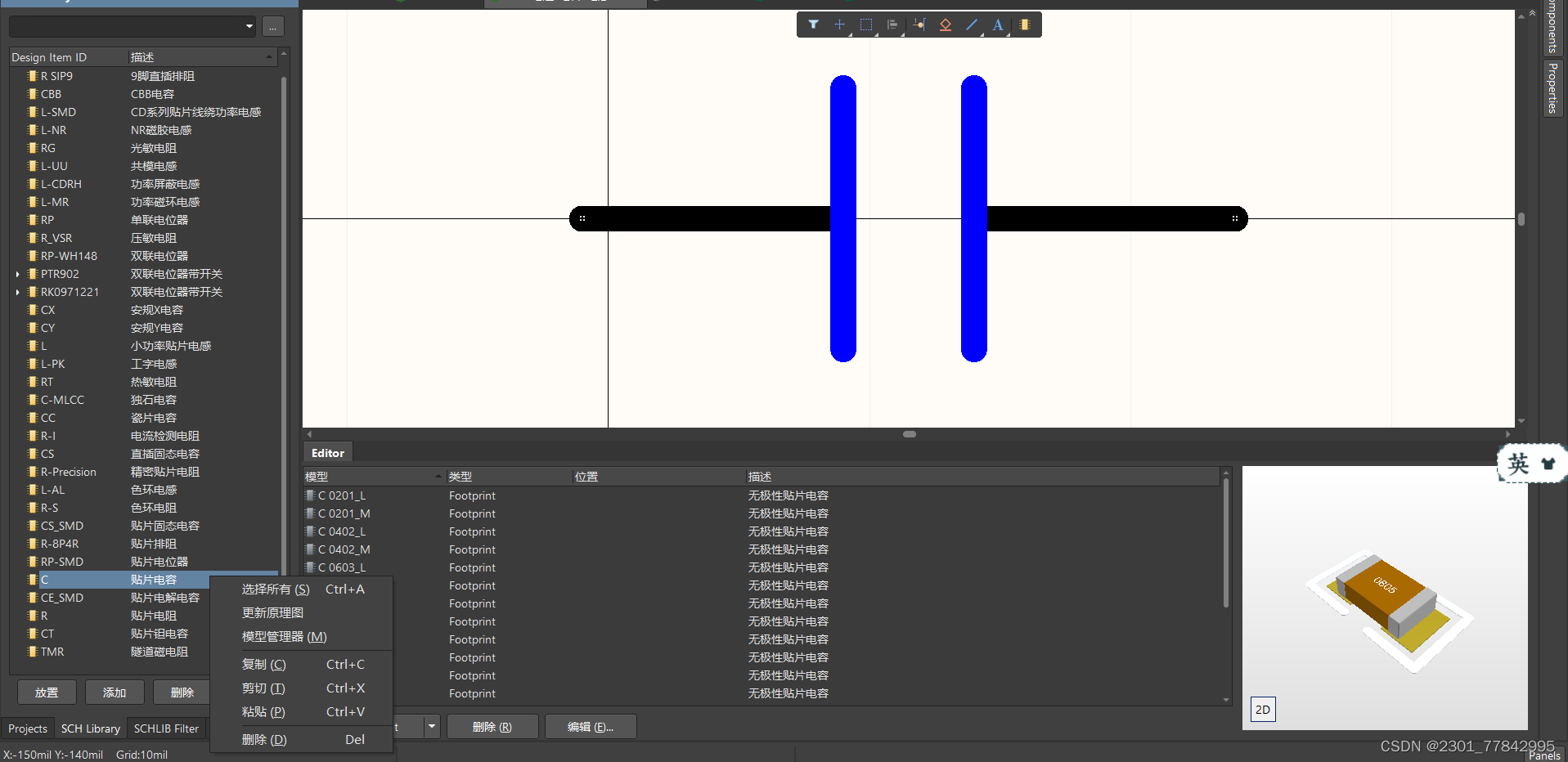

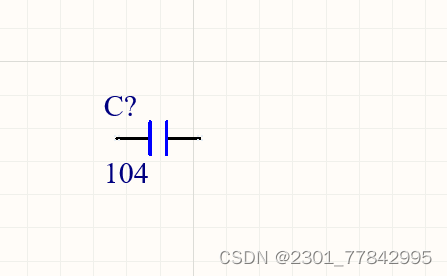

 这是一个贴片电容（现在在 SCH Library）

 复制——Projects原理图库——到SCH Library粘贴

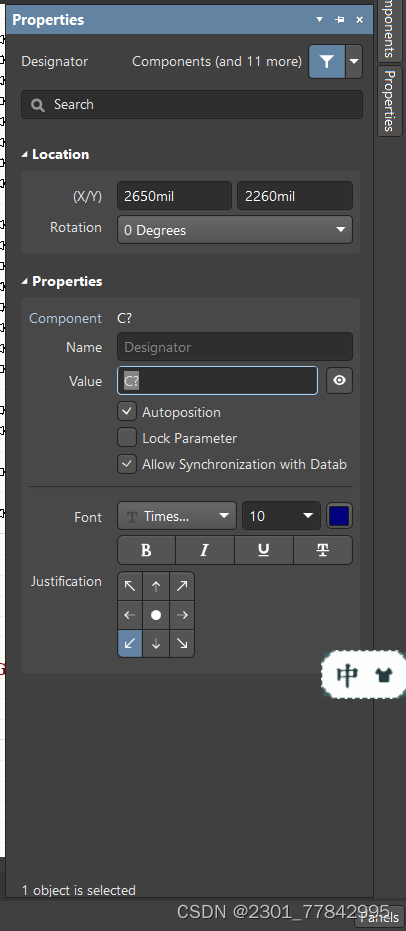

然后依次导入所需的所有元器件， 画原理图时在此处复制粘贴元器件即可（此时的元器件还未标注，可以双击修改，也可以画完整个原理图后统一标准）

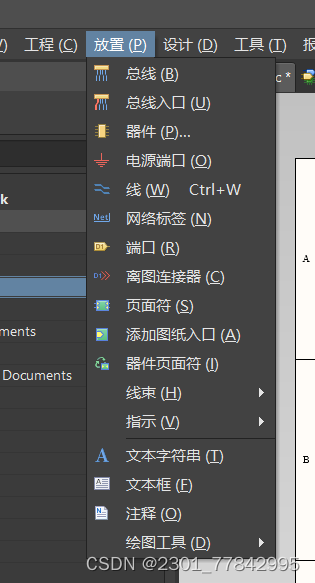

 放置导线、端口、网络标签

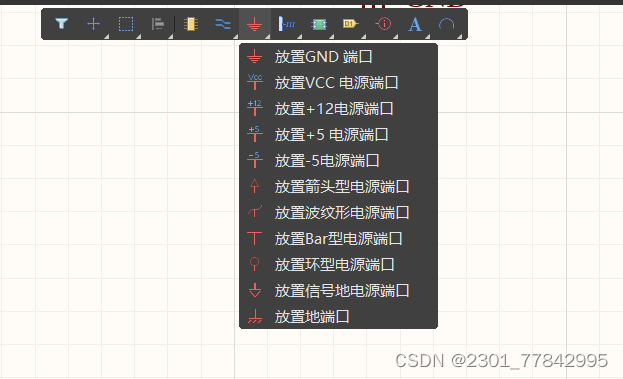

 也可以在此选择，右击还会出现不同的端口等等（或者使用快捷键）

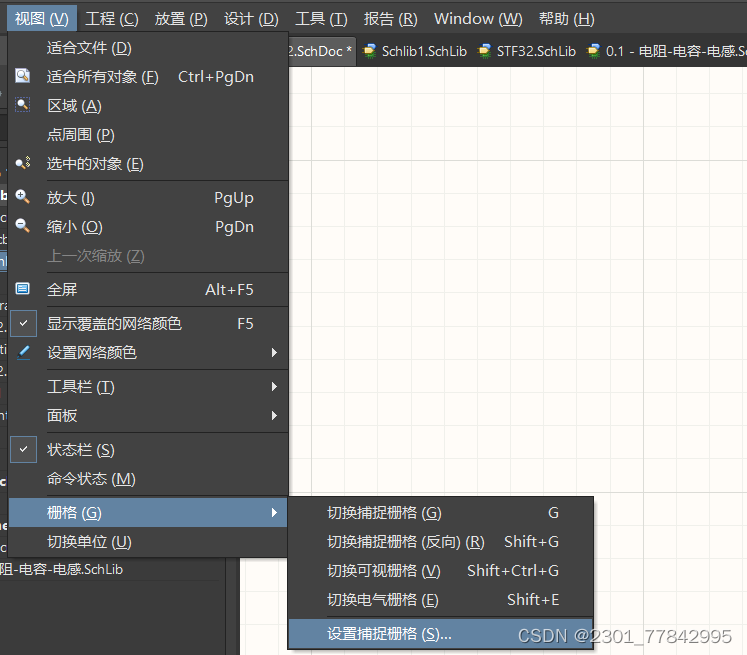

 设置栅格的大小

（方便调整器件使其排列地更加整齐）

 标注

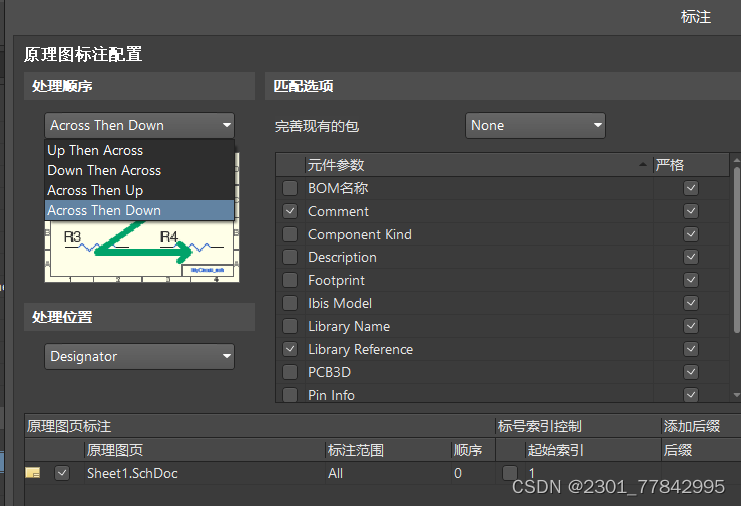

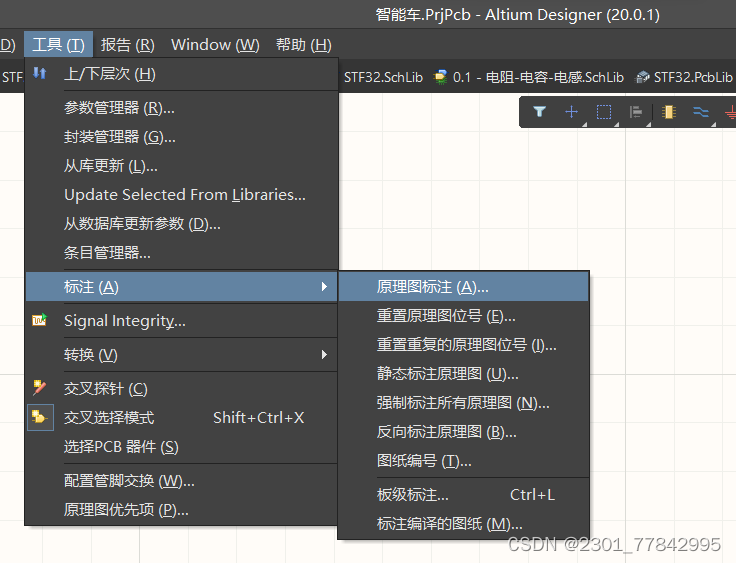

统一标注原理图

标注的顺序一般选择Across Then Down

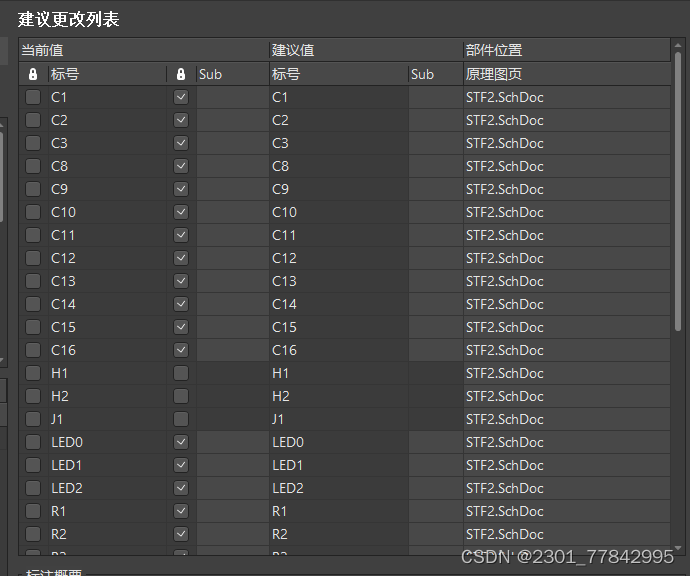

 Reset All——更新更改列表

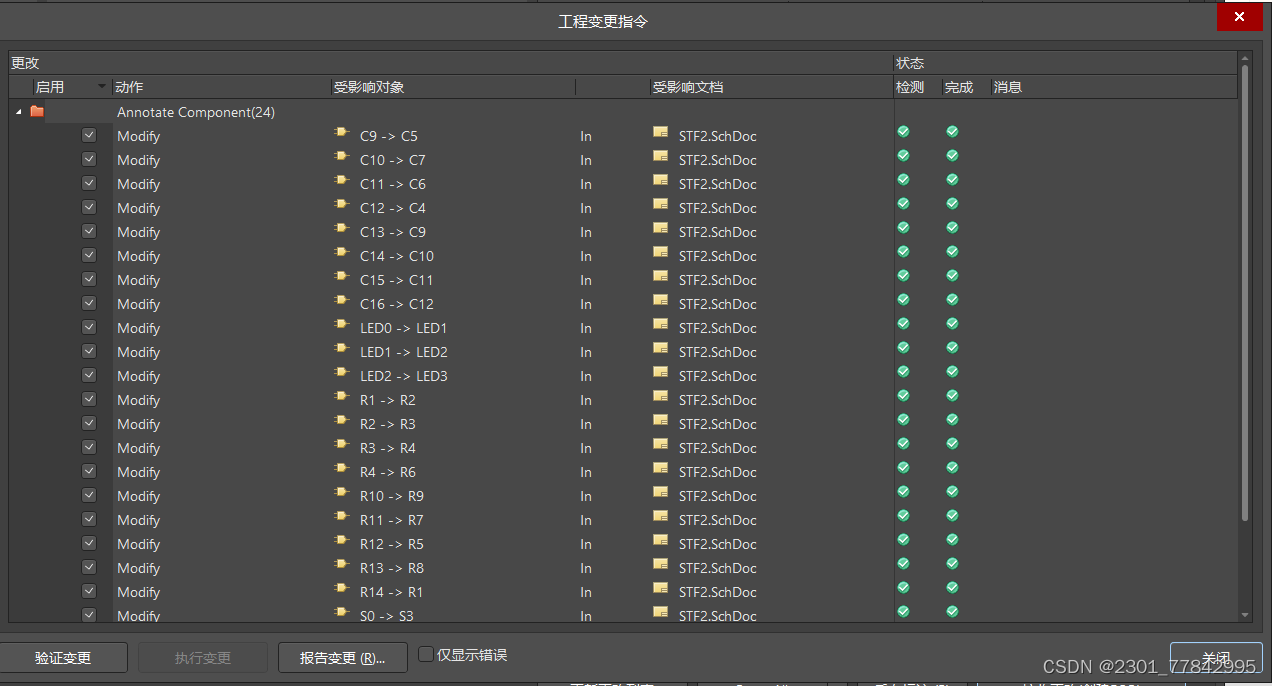

 接受变化——验证变更——执行变更

 三、PCB

导入PCB库

按照导入原理图库的方法导入PCB库

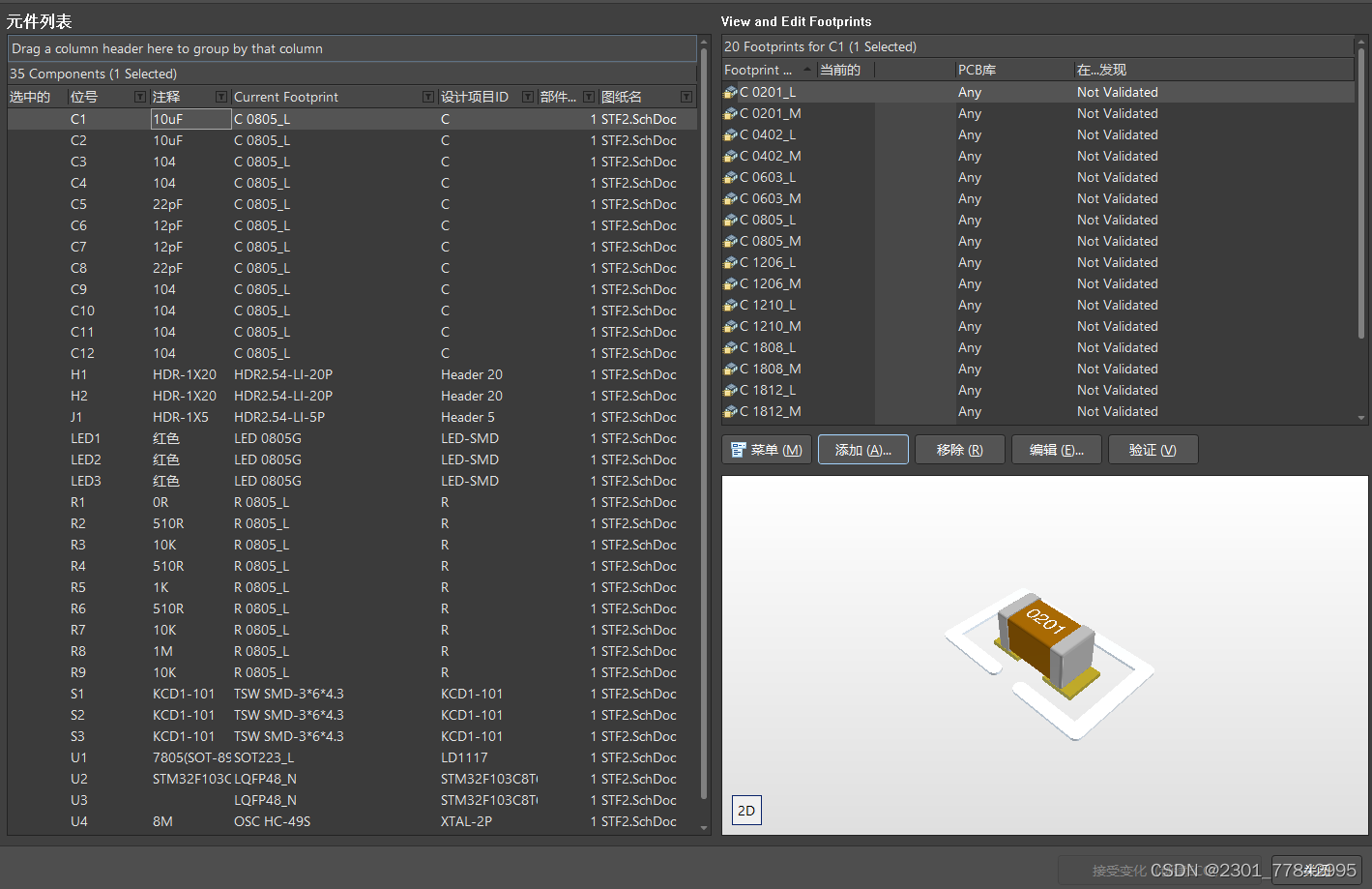

封装原理图

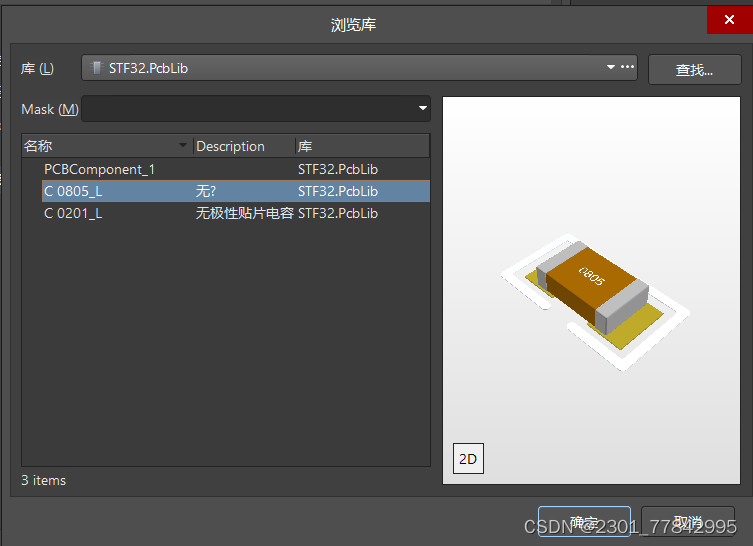

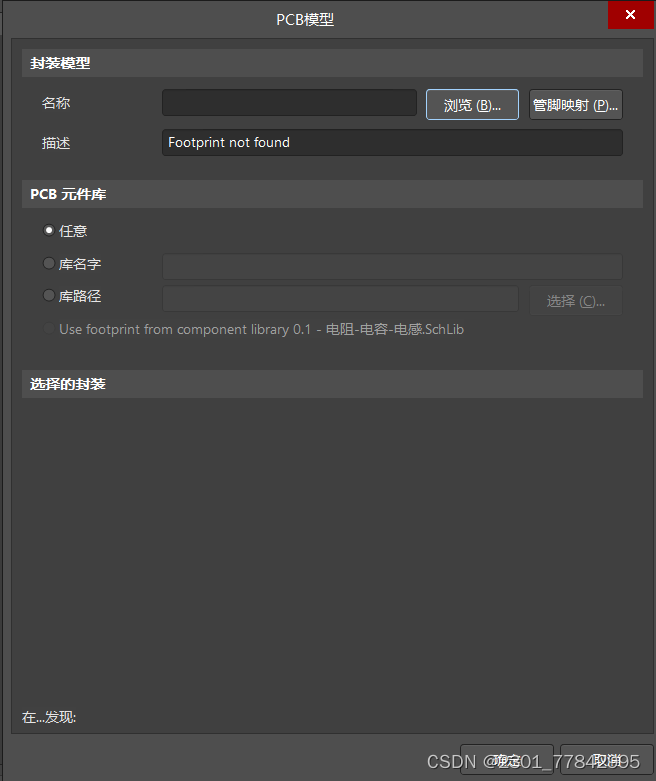

 添加——浏览——选择对应的PCB封装即可——确认——接受变化——验证变更——执行变更

完成原理图封装后，生成PCB

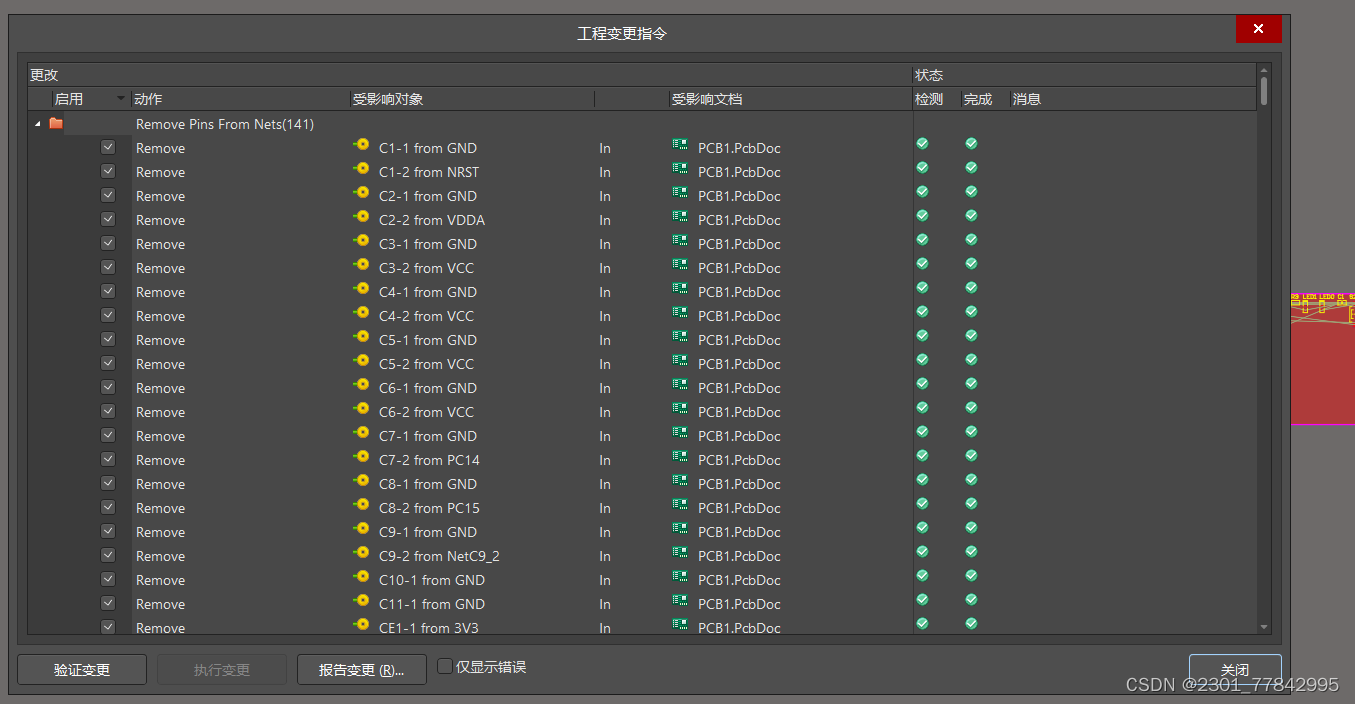

 接受变更——验证变更——执行变更

 PCB布局

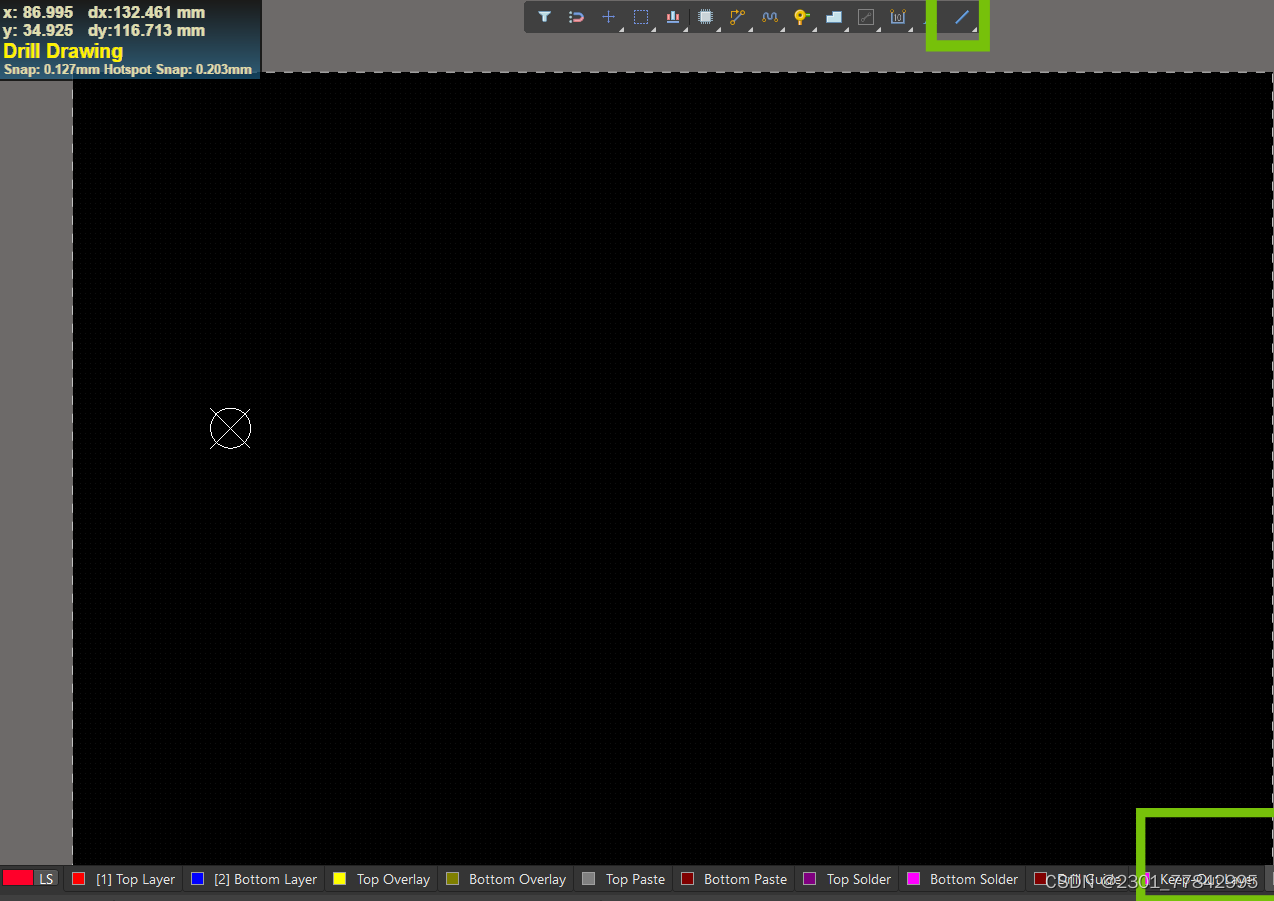

生成PCB之后，先画个边框（在Keep-Out Layer层，放置线条）

 布局的时候，要考虑到怎么样布局最合理、最方便布线，以及元器件的功能 ，还要按模块布局

布线

布线的时候，要考虑到怎么样布线线更短；布线的时候呈现钝角，尽量不要出现直角，更不要有锐角；一般情况下线宽10mill，电源线需要加粗到30mill左右；顶层和底层的线需要打过孔使其导通

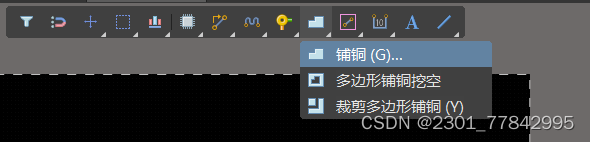

铺铜

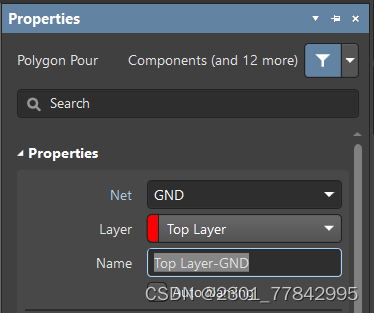

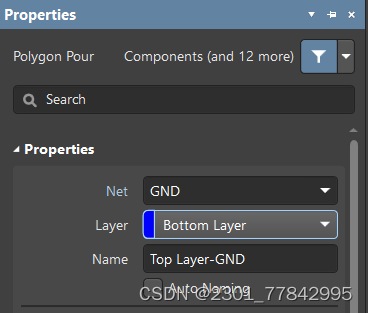

 顶层和底层都需要铺铜，且网络为GND

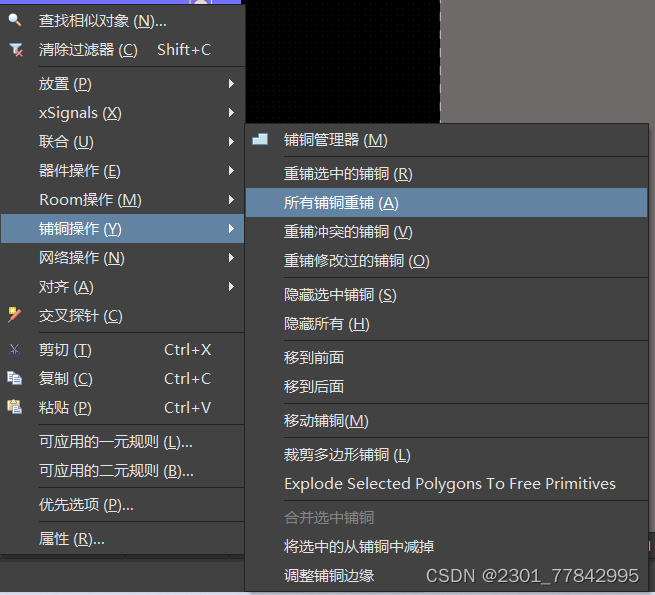

 若PCB有所改动，可选中铺铜区域重选中的铺铜or所有铺铜重铺

设计规则检查

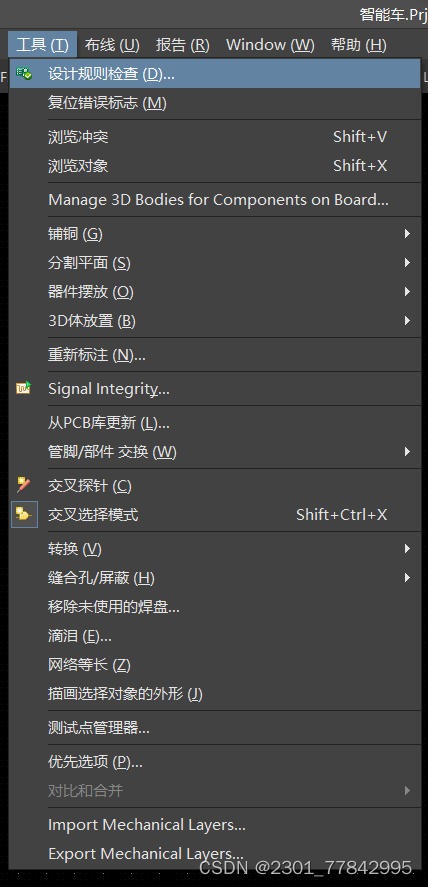

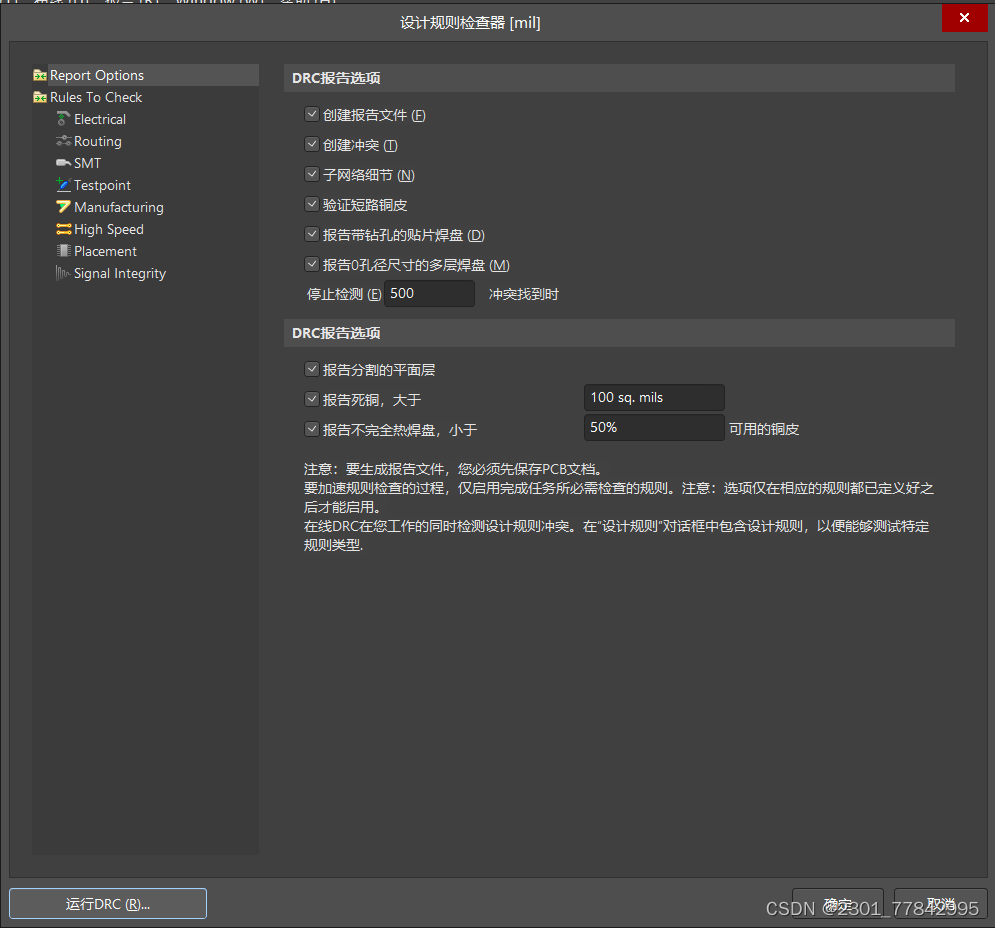

运行DRC

 生成设计报告（如有错误，双击可查看）

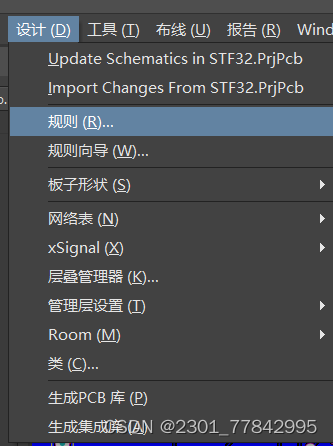

 可通过修改设计规则来，减少报错

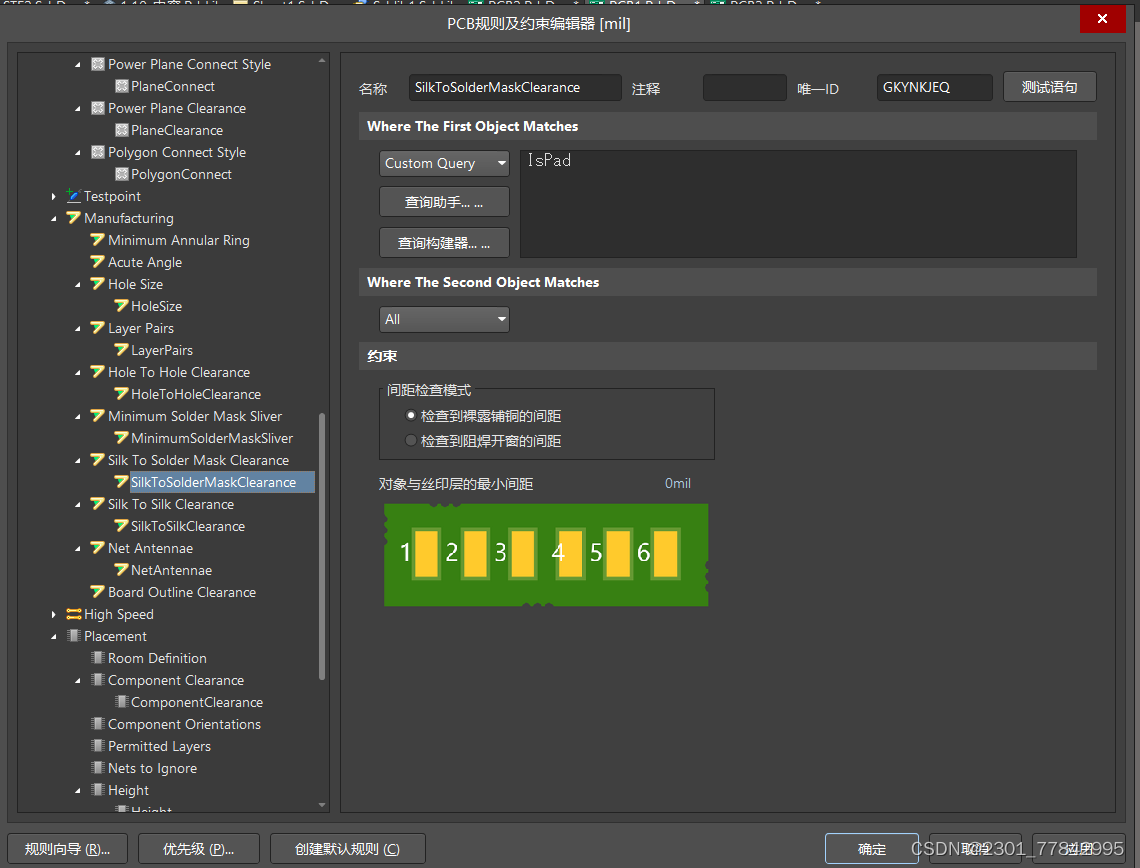

 例如，丝印的距离可改为0mill

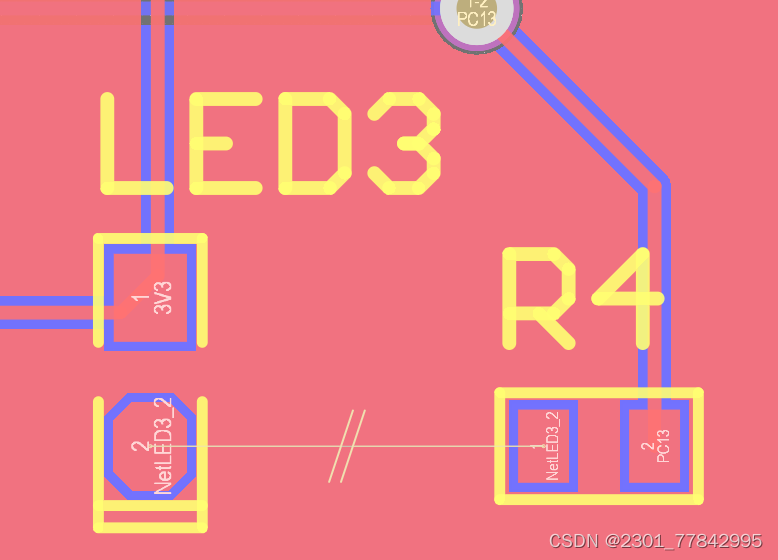

 下图表示 未连接

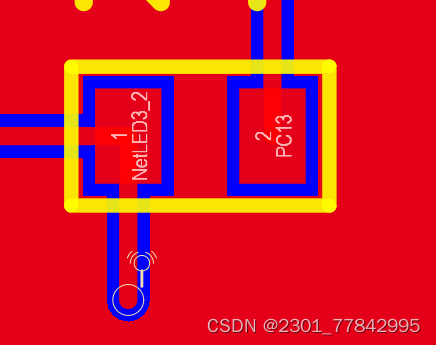

 下图表示 天线效应

 将所有的错误修改完毕后，需要重新铺铜！然后再次运行DRC，直到没有错误即可。

 B站部分

在b站上也学习了一下AD画图，也有部分硬件知识是在b站上通过视频学习了解的





硬件部分

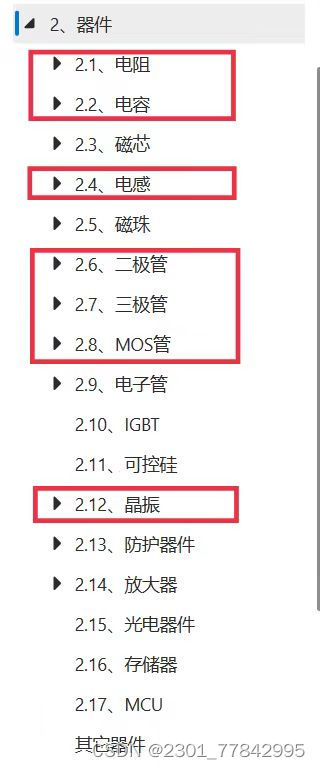

通过硬件工程师炼成之路笔记了解了一些
