首先写这篇贴子的目的是希望分享自己的安装心得，使更多有这款老机器的人也能体验到新系统Sonoma的快乐，这确实是一件既具有挑战性又充满乐趣的事情。X230作为ThinkPad系列的一款经典机型，即便在如今看来，其坚固的设计和出色的性能依然让人印象深刻。我的机子配置为：Lenovo ThinkPad X230 CPU i5-3320M，RAM16G SSD三星256G Realtek ALC269 BIOS刷过白名单，安装博通网卡BCM94352HMB带板载蓝牙（原蓝牙在BIOS中屏蔽），显示屏是从扩展坞引线改的1080P高清屏（夏普SHP142F屏幕）。

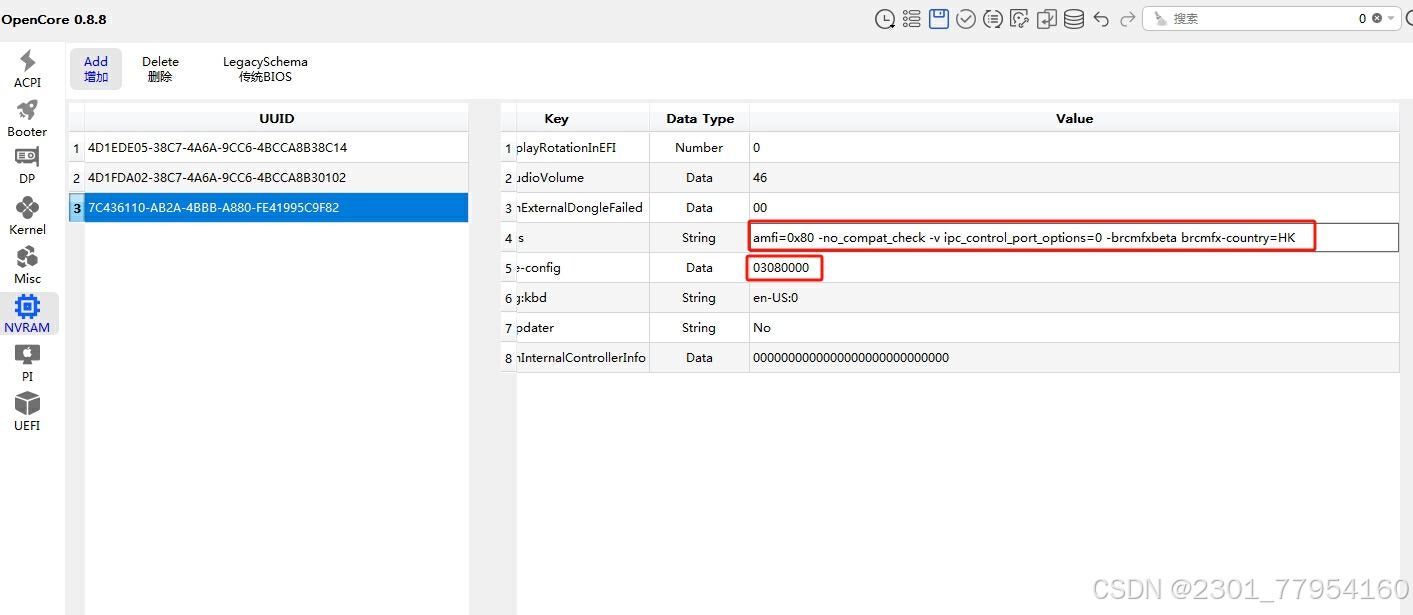

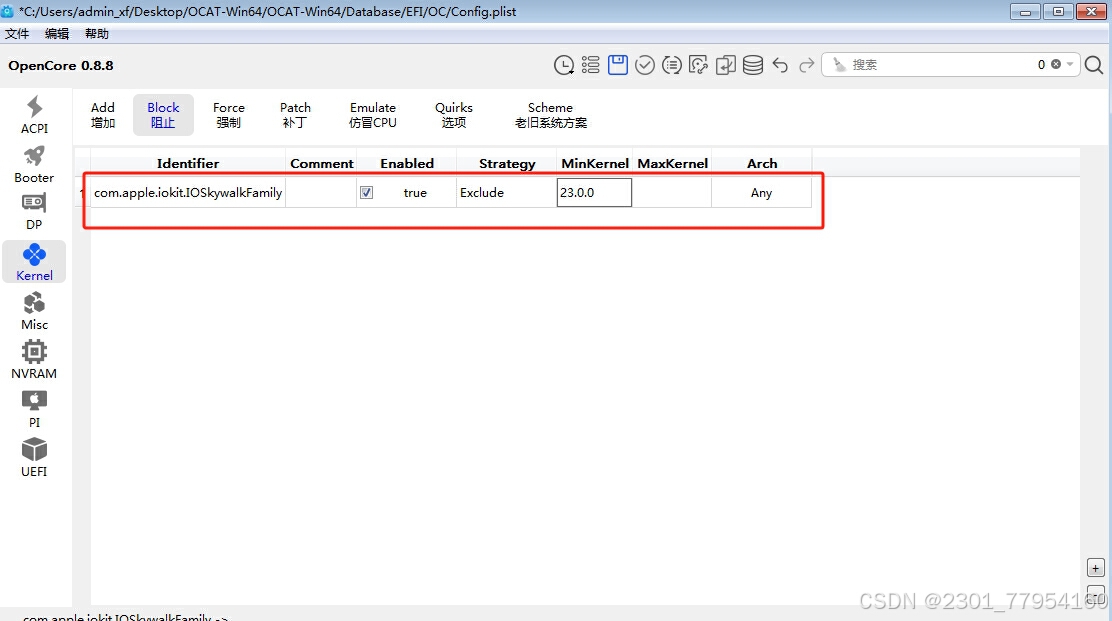

MAC启动U盘制作工具balenaEtcher，DiskGenius磁盘工具可复制EFI文件到启动盘。用EFI安装Ventura开机没问题，可直接拷贝EFI文件到你的GPT磁盘EFI引导分区里安装系统。主要是博通这块BCM94352HMB网卡驱动有点麻烦，经过几天的爬文找资料试错，终于驱动上了这块老网卡。方法论坛里有，但是都没有说清楚用到的具体kext是什么版本在哪个系统里用哪个版，Kext在Kernel里的前后排序，最终造成网卡和蓝牙还是驱动不了。在macOS Sonoma系统中要启用对博通WiFi支持，首先需要添加老版的IOSkywalkFamily.kext和IO80211FamilyLegacy.kext以及子 kext AirPortBrcmNIC.kext，因为自从 macOS Sonoma 发布以来，Apple 已经取消了对所有未焊接的博通 WiFi 的支持。大家都说Ventura系统博通网卡是免驱，实际这台X230上装Ventura系统时还是发现网卡没有驱动蓝牙也用不了。除了上面这三个，如果还需要更新系统，需要加上内核事件修补程序 RestrictEvents.kext，在boot-args后面加上revpatch=sbvmm

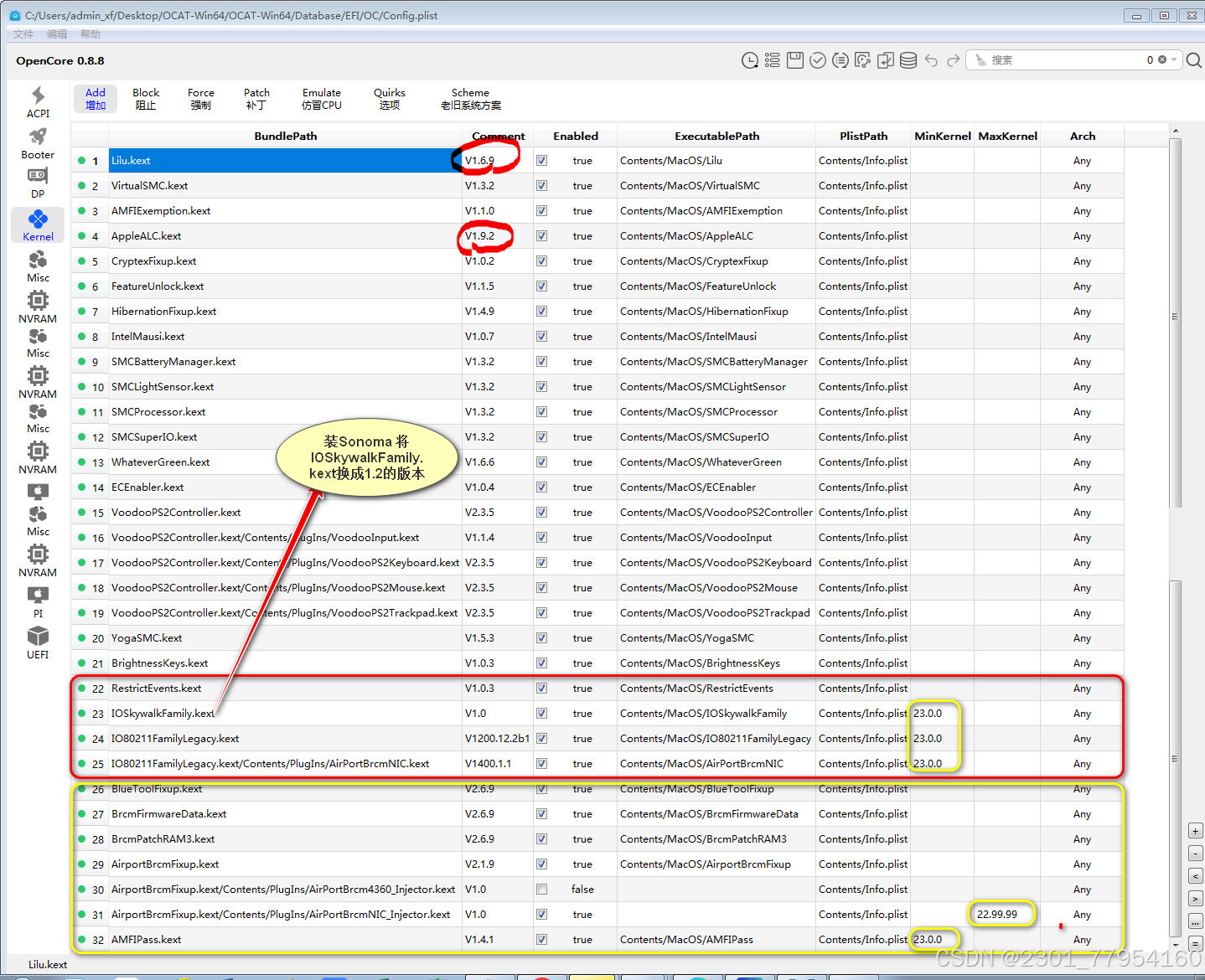

然后再加上博通网卡和蓝牙驱动BlueToolFixup.kext，AirportBrcmFixup.kext（AirPortBrcm4360_Injector.kext和AirPortBrcmNIC_Injector.kext这两个子项只勾选AirPortBrcmNIC_Injector.kext）这两个文件，通过OCAuxiliaryTools打开 config.plist文件注入到kext中，注意添加的顺序，且网卡和蓝牙驱动必须添加在IOSkywalkFamily.kext和IO80211FamilyLegacy.kext，AirPortBrcmNIC.kext这几个驱动的后面。kext文件的加载顺序非常重要！Lilu排第一，VirtualSMC排第二，以上加的可以随意添加在这两货后面，AMFIPass.kext可放在最后。然后按照下图顺序修改网卡配置，设置 MinKernel ，就是标黄处。24.0.0 = macOS 15.0 / 23.0.0 = macOS 14.0 / 22.0.0 = macOS 13.0

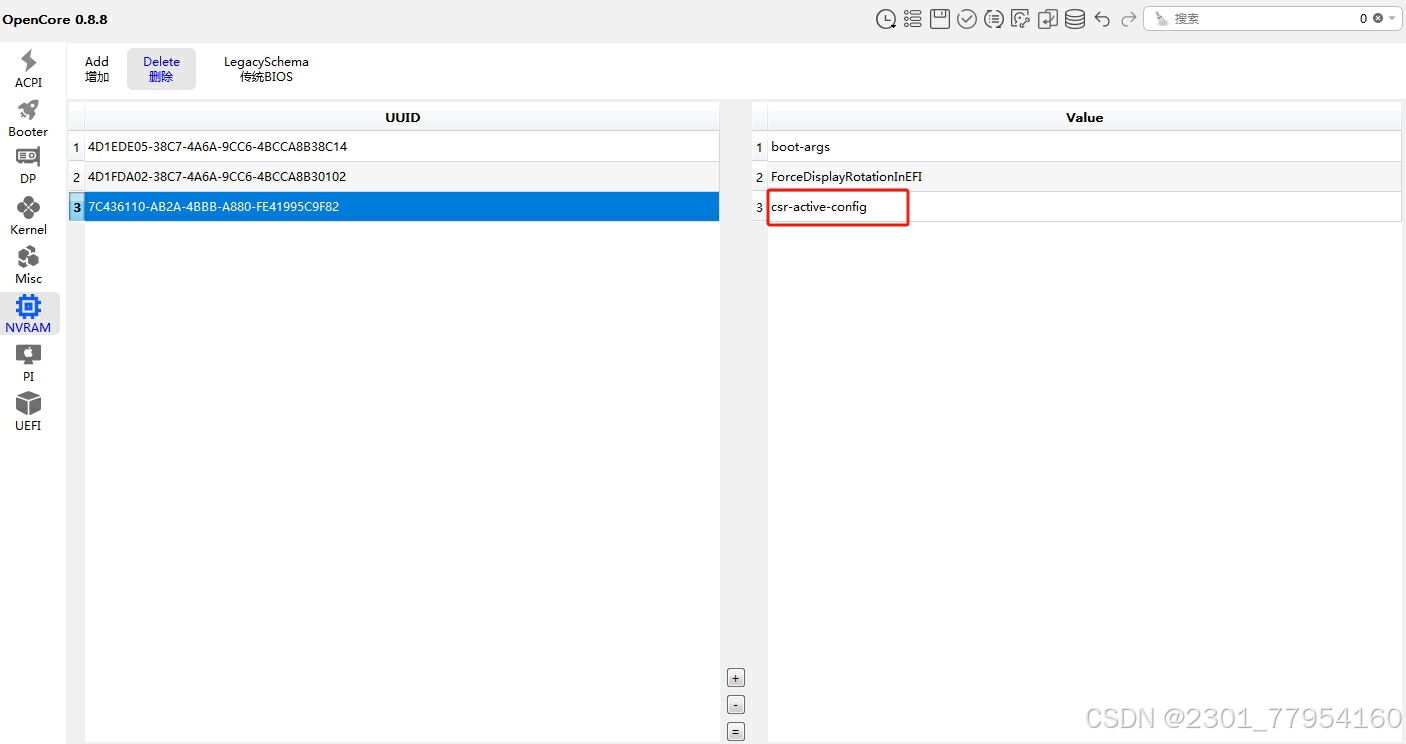

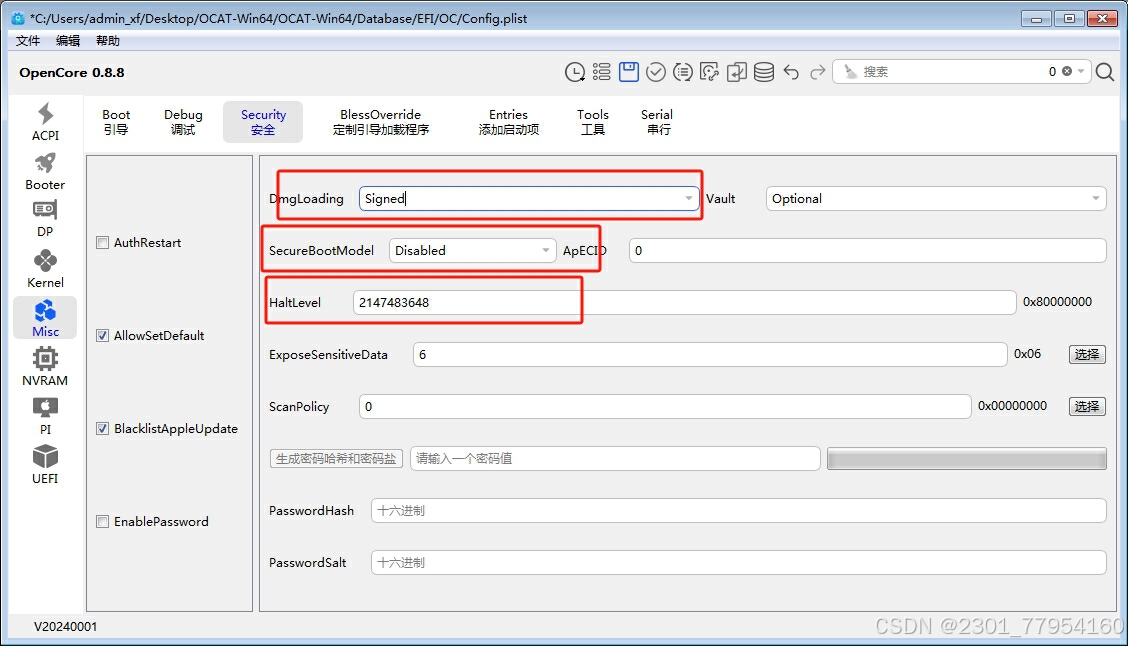

全部完成后关闭系统文件保护，在终端输入：sudo fdesetup disable 再给系统用OCLP打上补丁，必须！（版本是2.1.2可以越高越好）。
以上是装Ventura系统的配置，如果是装Sonoma 请按下图再添加两个蓝牙驱动BrcmFirmwareData.kext，BrcmPatchRAM3.kext，将IOSkywalkFamily.kext换成1.2的版本。

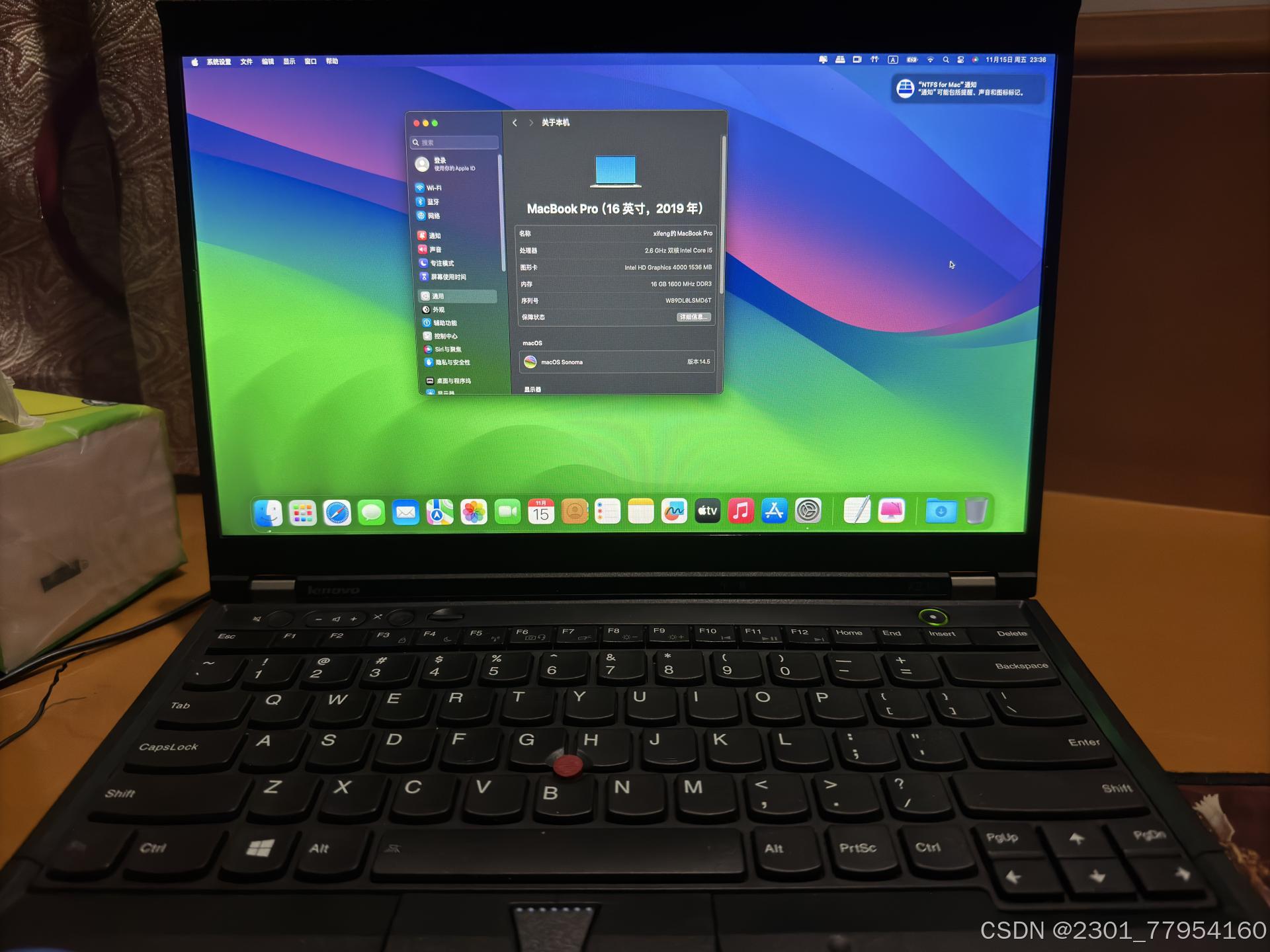

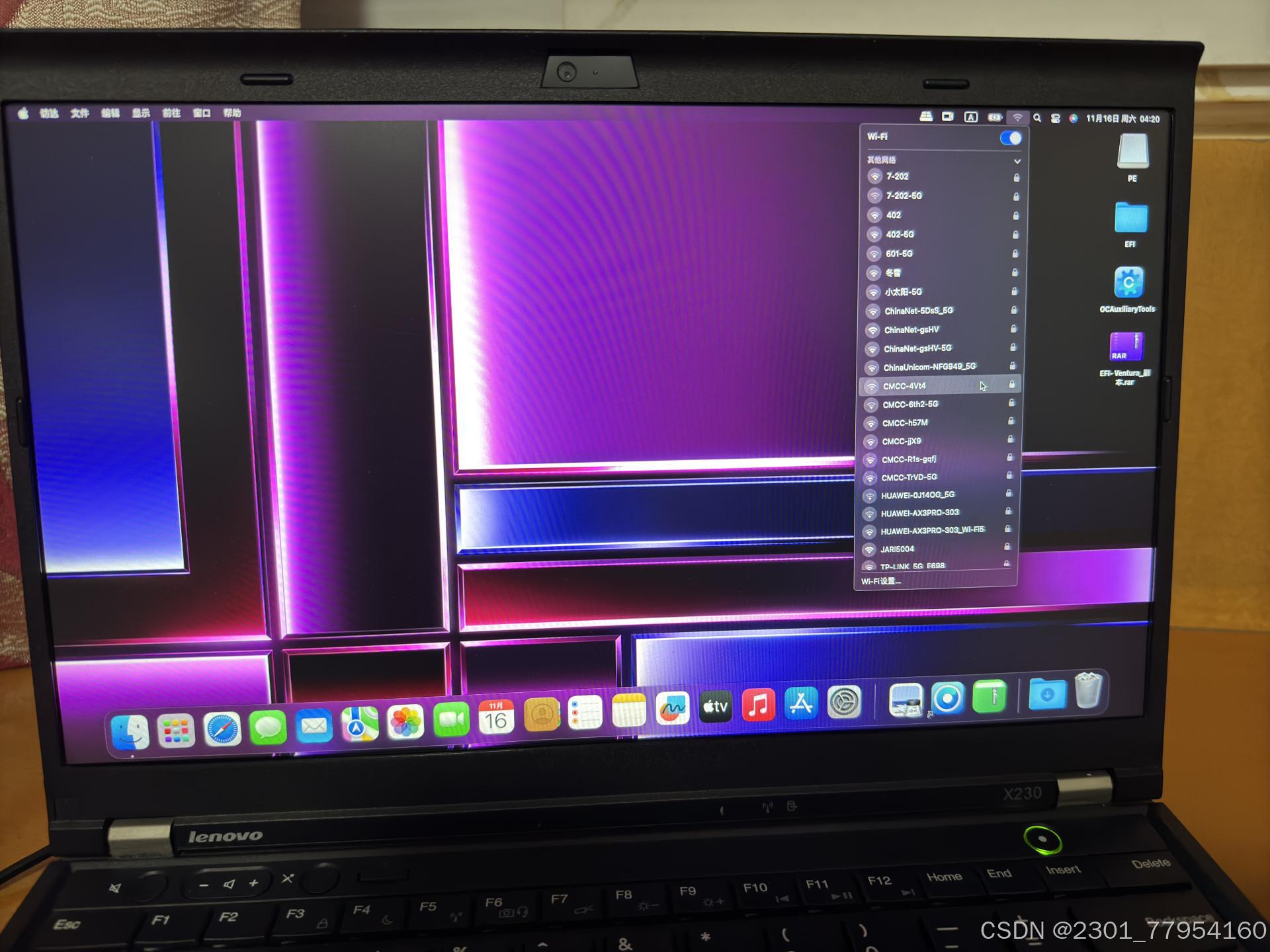

好了经过上面的设置，你的网卡应该可以驱动了，普通版本的X230就安装完成了。

如果你是通过扩展坞改屏的，请继续往下看。

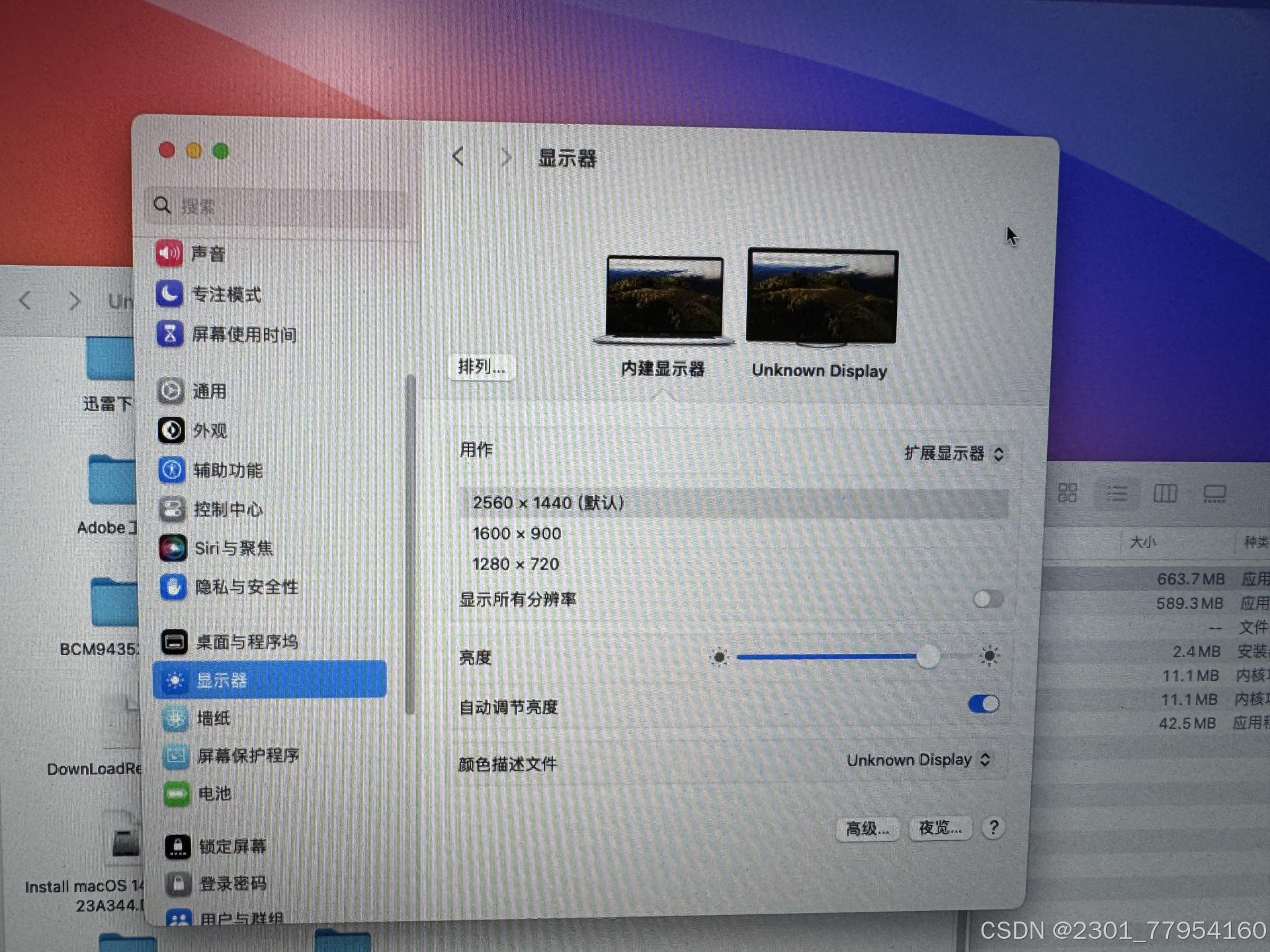

对于改装屏的就有一个问题，进入系统后屏幕上什么也没有，被转到外屏上了。如果你手里有VGA接口的线就简单了，直接接上一个外置显示器，就可以看到图像。然后打上OCLP补丁，重启在本子上把显示器输出改成扩展显示器，再就正常了。如果补丁打完系统设置及其它大部分软件不能运行，请修复数据库。方法：

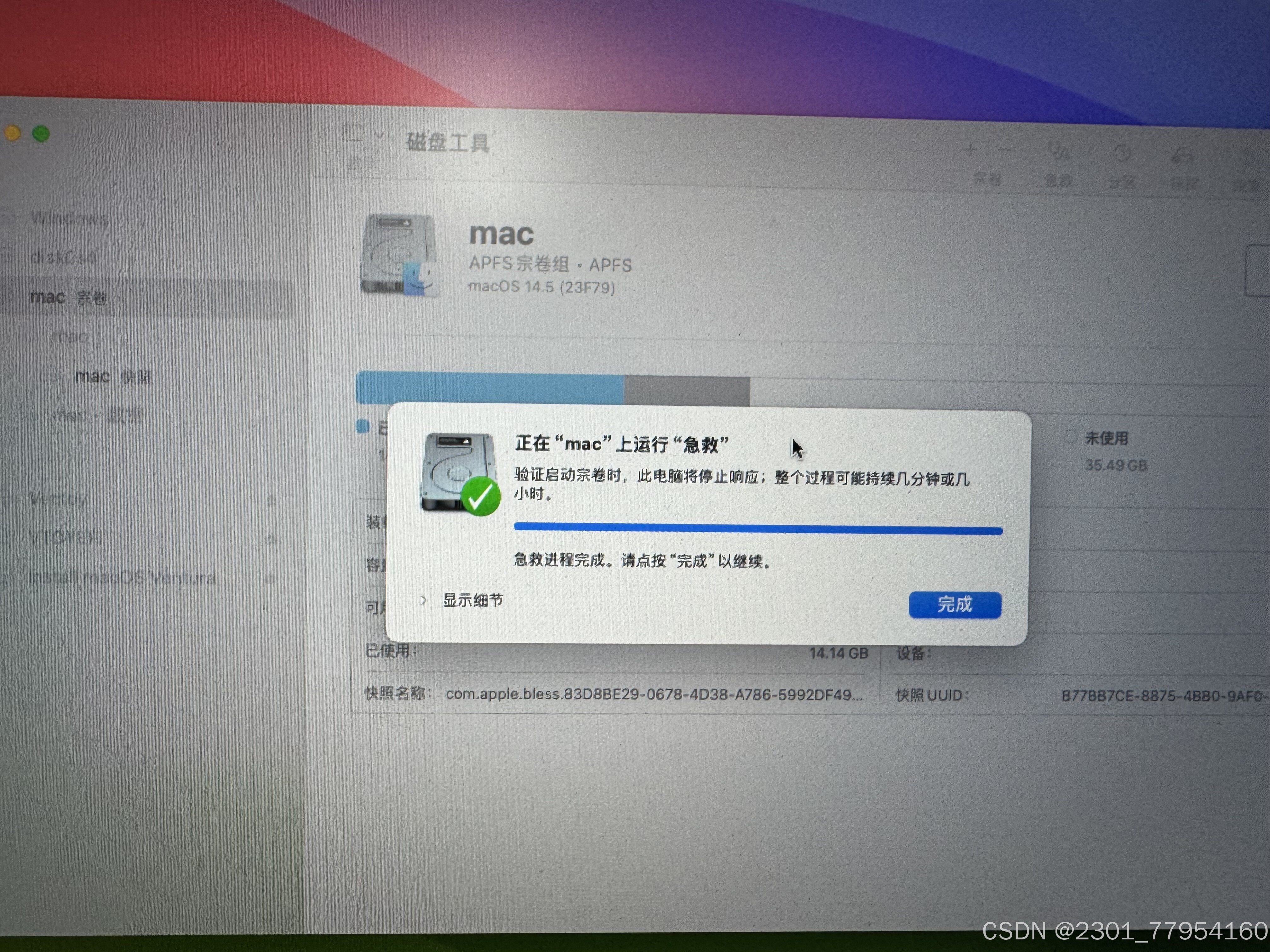

打开磁盘工具点上面的急救修复。再打开终端输入以下代码：/System/Library/Frameworks/CoreServices.framework/Frameworks/LaunchServices.framework/Support/lsregister -kill -r -domain local -domain system -domain user

没有的话就麻烦点了，需要先打一个OCLP1.5的补丁（高版本重启后什么也操作不了），进去后更改系统设置里的屏幕输出，再重启进入系统发现状态栏回来了，但系统设置打不开了。这时需要修复一下就可以了。打开磁盘工具点上面的急救修复。再打开终端输入以下代码：/System/Library/Frameworks/CoreServices.framework/Frameworks/LaunchServices.framework/Support/lsregister -kill -r -domain local -domain system -domain user
重建数据库，重启后打一个OCLP2.1.2的补丁再重复一遍上面的数据修复，再重启你的各项软件就都能用了。如果还是打不开，可以重复再来一次，多试试。
