通信电源：低压交流配电系统的类型

根据国际电工委员会(IEC)标准,低压交流配电系统按接地方式的不同,分为 TN系统、TT系统和IT 系统三种基本类型。其中,第一个大写字母表示电源端与地的关系:T(法文Terre)表示电源端有一点(中性点)直接接地,I(法文 Isoland)表示电源端的所有带电部分不接地或有一点通过阻抗接地;第二个大写字母表示电气设备的外露可导电部分与地的关系:N(法文 Neutre) 表示电气设备的外露可导电部分与电源端接地点有直接的电气连接,T(法文 Terre)表示电气设备的外露可导电部分直接接地,但此接地点在电气上独立于电源端的接地点。

一、TN系统

TN系统是交流配电系统中电源的中性点直接接地,电气设备的外露可导电部分(金属外壳)通过保护导线连接到此接地点的系统。它是接零保护系统。该系统按照中性线与保护线的不同连接方式,又分为TN-S 系统TN-C系统和TN-C-S系统三种类型。其中短横线后的字母S(法文Separateur)表示中性线和保护线是分开的,C(法文 Combinaison)表示中性线和保护线是合一的。
TN系统适用于城镇低压电力网。

1.TN-S系统

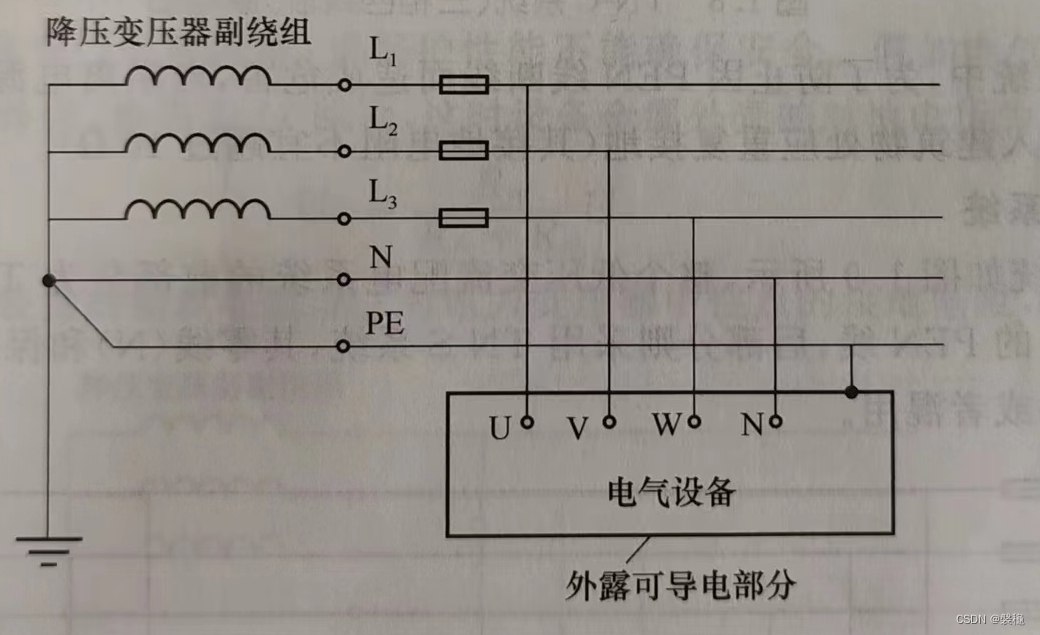

TN-S系统即三相五线制系统,如下图 所示。图中降压电力变压器仅画出了副绕组。副绕组采用星形(Y形)连接,副绕组的首端引出三根相线:L₁L₂ L₃ :副绕组的中性点直接接地(接地电阻一般应不大于 4Ω),从其接地汇流排上引出两根彼此绝缘的导线，一根为中性线即工作零线 N(简称零线,与变压器或发电机直接接地的中性点连接的中性线称为零线),另一根为保护零线即保护地线 PE。工作零线N参与传输电能,流过三相不平衡电流保护零线 PE不参与传输电能,专门用于接零保护,它接到电气设备的金属外壳上,使设备的金属外壳通过 PE 线在电源的接地点接地。PE 线平时无电流通过,当交流相线与机壳短路时，流过较大的短路电流,使接于相线中的断路器或熔断器等保护器件迅速动作,及时切断电源,从而保障人身和设备的安全。

 TN-S系统是工作零线N与保护地线 PE 完全分开的系统。应用中必须注意:严禁采用零线N作为保护地线;零线 N 不得重复接地;设备中的零线铜排必须与设备的金属外壳绝缘:保护地线 PE 应与联合接地系统中的接地总汇集线(或总汇流排)连通。

为了人身和设备的安全,严禁在保护地线中加装开关或熔断器,严禁在零线中加装熔断器或单极开关(若要断开零线，必须连同相线一起断开),并应在实际工作中注意,保护地线端子和零线端子均要连接牢固,防止虑接。如果保护地线断路,若某一相线碰连设备的金属外壳,则机壳对地电压将达到相电压,这时没有较大的短路电流，一般的过电流保护装置不能切断电源进行保护,从而严重危及人身安全。如果公共零线断路而接通了三相电源,当三相负载不平衡时,负载侧中性点将会发生电位偏移,各相负载电压失去平衡,可能有的负载电压接近线电压,而有的负载电压远低于正常相电压，因此用电设备不能正常工作,甚至一相或两相上的用电设备被烧坏。单相设备如果零线断路而接通了相线,虽然供电回路被切断,但设备仍然带电,容易发生触电事故,因此当单相设备采用单极电源开关时，只能把它安装在相线(即火线)中,不允许装在零线中。

在三相五线制供电系统中,单相供电采用单相三线制，三线即相线、零线和保护地线。

2.TN-C系统

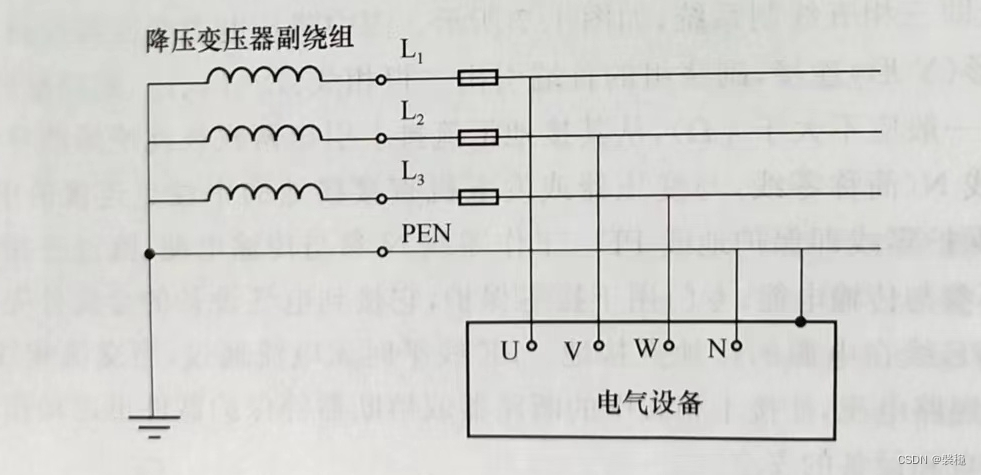

TN-C系统即三相四线制接零保护系统,是工作零线N与保护地线 PE合一的系统,如下图所示。从降压电力变压器副绕组直接接地的中性点引出的中性线,既是工作零线,又是保护地线,工作零线与保护地线合为一体,称为保护中性线,即 PEN线。这时电气设备的金属外壳必须接到PEN线上,进行接零保护。

在TN-C系统中为了防止因 PEN线断线而造成危害,当距离电源的接地点超过 50m时,PEN 线在引入建筑物处应重复接地(其接地电阻不宜超过 10 Ω）。

3.TN-C-S系统

TN-C-S系统如下图所示,整个低压交流配电系统的前部分为 TN-C 系统，其零线和保护地线是合一的 PEN线;后部分则采用 TN-S 系统,其零线(N)和保护地线(PE)分开,并且不允许再合并或者混用。



通信局(站)采用 TN-C-S 系统时,PEN 线在进入通信楼房处应作重复接地一一将 PEN
线与机房联合接地系统中的接地总汇集线(或总汇流排)可靠连通。

为了便于区分不同的电源线,电气设备交流电源线的颜色应符合规定:相线为 A 相(U相)黄色、B相(V相)绿色、C相(W 相)红色,零线(N)为淡蓝色,保护地线(PE)为黄、绿双色。

二、TT 系统

TT 系统是交流配电系统中电源的中性点直接接地,电气设备的外露可导电部分(金属外壳)就近保护接地,两个接地装置无直接关联的系统,如下图 所示。它是接地保护系统。在这种系统中，除降压电力变压器副绕组中性点直接接地外,引出的中性线(零线 N)不得再接地,并应与相线(Li LL;保持相等的绝缘水平。

TT系统适用于农村低压电力网。

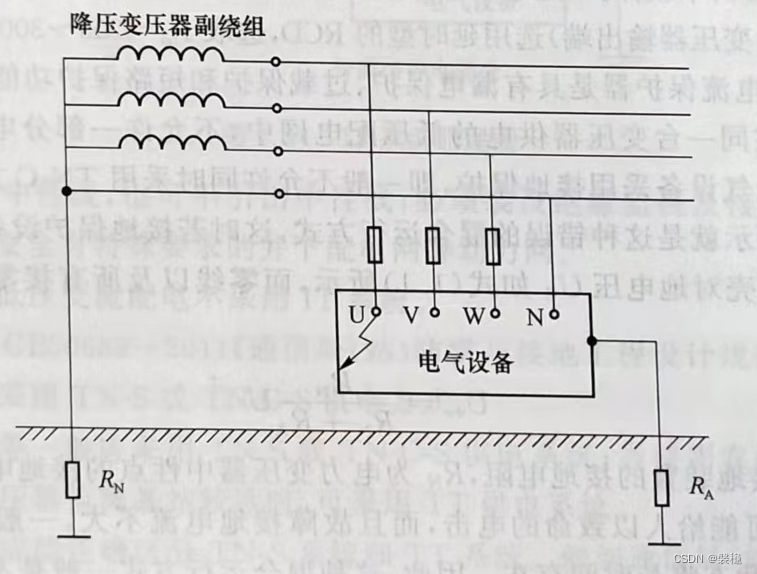

TT系统如不采取专门保护措施,其保护性能不能确保安全。假如电气设备中某一相线碰到了设备的金属外壳,如下图所示,这时设备金属外壳的对地电压为

Uᴇ=Rᴀ/(Rᴀ+Rɴ)*U

式中Rᴀ为保护接地装置的接地电阻,Rɴ为电力变压器中性点的接地电阻,U 为相电压。

虽然Uᴇ> U,但由于Rᴀ和Rɴ在同一个数量级,因此机壳对地电压Uᴇ几乎不可能限制在安全范围内(国家标准规定,工频安全电压的限值为有效值 50 V)。由于这时没有较大的短路电流，故断路器或熔断器不一定能切断电源进行保护。所以,通信局(站)一般不宜采用 TT系 统。若确有困难,不得不采用 TT 系统,则必须在低压交流电源进线处装设剩余电流保护器将故障持续时间限制在允许范围之内(如 0.1s)。

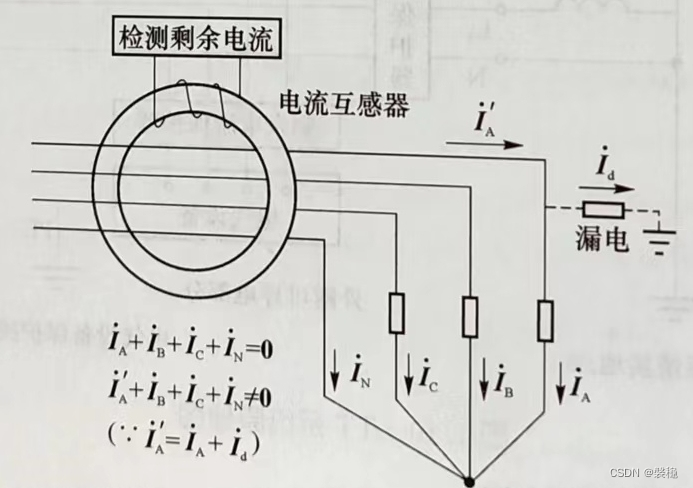

剩余电流保护器的全称是剩余电流动作保护器(RCD)。“剩余电流”是相线与中性线的电流相量和(其瞬时值是相线与中性线电流瞬时值的代数和)。参看下图 ,线路和设备绝缘良好时,剩余电流为零(即使三相负载不平衡，由基尔霍夫电流定律可知，剩余电流也为零);如果供电线路或电气设备发生单相接地故障,就会产生一定量值的剩余电流。使用剩余电流保护器时,中性线应与相线一起穿过剩余电流保护器中用于检测剩余电流的电流工感器。当剩余电流达到“额定剩余动作电流”时,剩余电流保护器动作,及时切断电源，实施保护

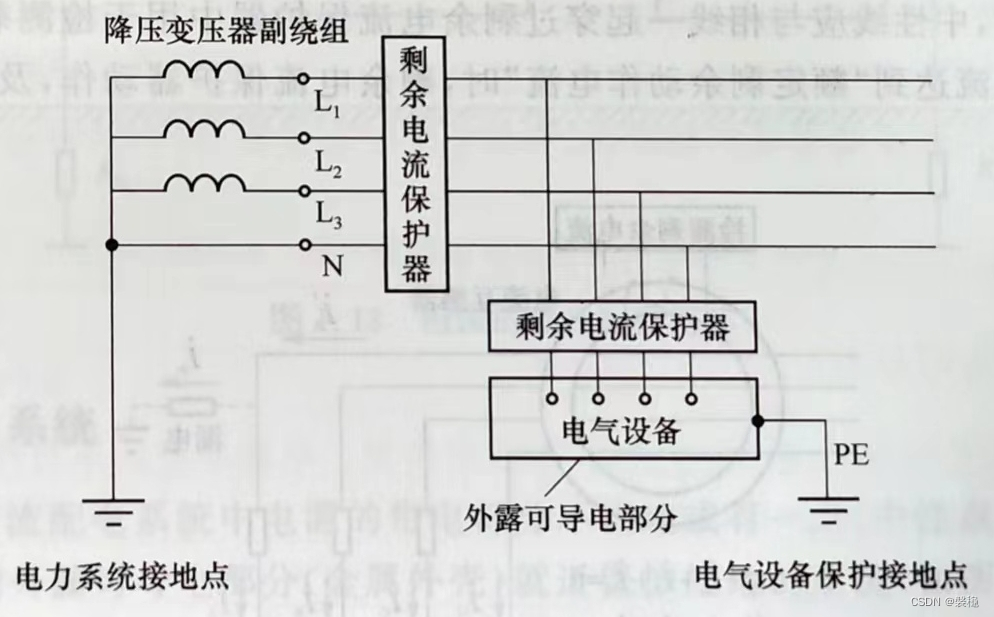

TT系统通常采用剩余电流保护器实施两级或三级保护。各级剩余电流保护器的动作特性应互相协调,并应避免电网正常泄漏电流使保护器误动作。例如,末级保护(用电设备电源进线处)选用高灵敏度、快速动作型的 RCD,选取额定剩余动作电流 I△ₙ ≤30mA，额定动作时间Tₙ≤0.1s；中级保护(配电系统分支线路)的RCD，选取I△ₙ=60~100mA，Tₙ=0.3s；总保护(降压电力变压器输出端)选用延时型的 RCD，选取I△ₙ=200~300 mA，Tₙ=0.5s 。

常用的剩余电流保护器是具有漏电保护、过载保护和短路保护功能的剩余电流断路器。

需要指出,在同一台变压器供电的低压配电网中,不允许一部分电气设备采用接零保护,而另一部分电气设备采用接地保护,即一般不允许同时采用TN-C方式和 TT 方式混合运行。

上图所示就是这种错误的混合运行方式,这时若接地保护设备的相线碰连金属外壳,则该设备的机壳对地电压U:如式Uᴇ=Rᴀ/(Rᴀ+Rɴ)*U所示,而零线以及所有接零保护设备的机壳对地电压为

Uɴ=Rɴ/(Rᴀ+Rɴ)*U

式中,R。为保护接地装置的接地电阻,Rn 为电力变压器中性点的接地电阻,U 为相电压。

 Uᴇ和Uɴ都可能给人以致命的电击,而且故障接地电流不大,一般的过电流保护装置往往不动作,危险状态将长时间存在。因此,这种混合运行方式一般是不允许的。

如确有困难,不得不采用混合运行方式,则属于 TT 保护方式的设备必须装设剩余电流保护器。

三、IT 系统

IT系统是交流配电系统中电源的带电部分不接地或有一点(中性点)经足够大的阻抗接地,电气设备的外露可导电部分(金属外壳)就近保护接地的系统,如下图所示。它也是接地保护系统。

IT 系统可引出中性线，也可不引出中性线:必须装设绝缘监视及接地故障告警装置这种系统可用于对安全有特殊要求的井下配电网等动力网。

通信局(站)的低压交流配电不采用 IT系统。

我国国家标准GB50689-2011《通信局(站)防雷与接地工程设计规范》中规定:“大、中型通信局(站)必须采用TN-S或TNC-S供电方式。”

移动通信基站等一般应采用 TN-S或TN-C-S 供电系统;当使用农村低压电网供电或虽使用专用电力变压器但离基站较远时,可采用 TT供电系统。

在实际工作中应能正确区分 TN-S 系统和TT系统。假如通信局(站)的低压交流配电系统中没有随相线和N线一起敷设 PE 线,设备的金属外壳是通过联合接地系统中的保护接地线(PE 线)接地。在这种情况下,若变压器地网与机房地网是同一个接地网,或两者已在地下焊接连通,则属于 TN-S 系统,因为这时设备的外露可导电部分通过保护接地线、接地汇集线、接地引人线和接地网，同电源端接地点(即变压器中性点的接地点)有直接的电气连接,符合 TN-S系统的定义;若变压器地网与机房地网彼此独立,两者没有直接连通，就于TT系统。
