通信光缆线路施工

通信光缆工程主要分为架空光缆工程、直埋光缆工程、管道光缆工程、水线光缆工程和海底光缆工程。

1.概述

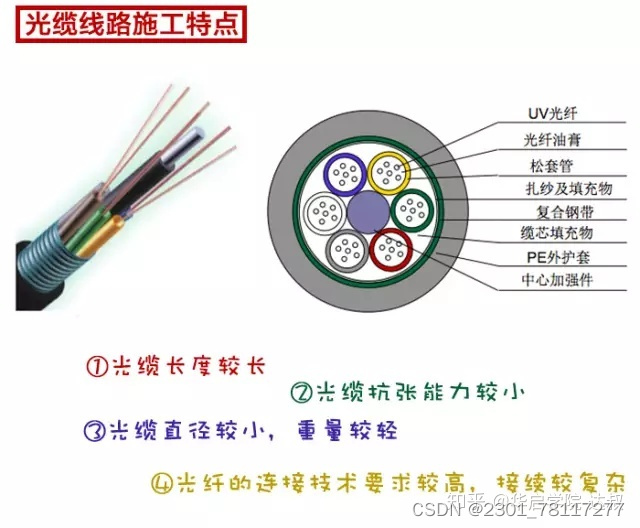

1.1光缆线路施工的特点

（1）光缆的制造长度较长

一般光缆的标准制造长度为2km（有时也可根据用户要求来确定），70公里以上的超长中继段的埋式光缆为2km。

（2）光缆的抗张能力较小

光缆所需的抗张强度，主要由加强构件来承担。

一般光缆的抗张力为100～300kg，而直埋光缆为600～800kg，特殊光缆（如水底光缆）由光缆制造设计部门提出抗拉强度值。

（3）光缆直径较小，重量较轻

例如单模10芯以下的光缆，其直径在11mm以内，单位长度的重量在90kg/km以下。

（4）光纤的连接技术要求较高，接续较复杂

光纤的接续需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。因而，在连接时需用的机具就较为复杂，而且技术要求也比电缆高。

2.光缆线路的施工

2.1光缆线路的施工程序

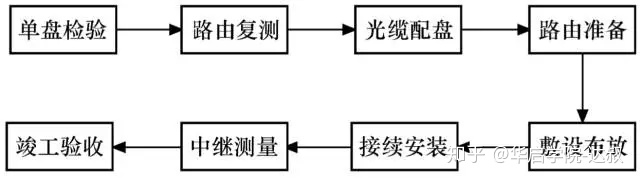

一般光缆线路的施工程序如下图所示，主要划分为准备、敷设、接续、测试和竣工验收五个阶段

①光缆的单盘检验：检查光缆的外观、光纤的有关特性及信号线等。

②路由复测：按施工设计图，复核路由的具体走向、敷设条件、环境条件以及接头的具体位置，地面距离、配盘、分屯等。

③光缆配盘：是根据复测路由计算敷设总长度和合理地选配光缆盘长。

④路由准备：管道光缆敷设前管道清理、预放铁丝或预放塑料导管，架空敷设前预放钢丝绳、挂钩，直埋敷设前光缆沟的开挖、接头坑的设置等。它将为工程的顺利进行和光缆的安全敷设提供便利条件。

⑤光缆敷设：根据敷设方式，将单盘光缆架挂到电杆上或拉放到管道内、或放入光缆沟中。

⑥光缆接续安装：包括光纤接续、铜导线、铝护层、加强芯的连接、接头损耗的测量。接头套管的封装以及接头保护的支装等。

⑦中继测量：包括光纤特性（如光纤的总衰减等）测试和铜线电性能的测试等。

⑧光缆竣工验收：提供施工图、修改路由图及测量数据等技术资料，并做好随工检验和竣工验收工作，以提供合格的光纤线路，确保系统的调测。

3.光缆的单盘检验

3.1光缆单盘检验的概念及目的

①光缆在敷设之前，必须进行单盘检验。

②检验工作：对运到现场的光缆及连接器材的规格、程式、数量进行核对、清点、外观检查和光电主要特性的测量。确认光缆、器材的数量、质量是否达到设计文件或合同规定的有关要求。

③光缆的单盘检验，对确保工程的工期、施工质量，对保证今后的通信质量、工程经济效益、维护使用及线路寿命，都有不可低估的影响。即使工期十分紧张，也不能草率进行，而必须以科学的态度、高度的责任心和正确的检验方法，执行有关的技术规定。

3.2光缆单盘检验的内容及方法

单盘数据的收集(盘面数据记入工程竣工资料)

①光缆长度的复测(注意纤长与缆长的区别)

②光缆单盘损耗测量(三种方法的取定)

③光缆护层的绝缘检查

④其它器材的检查

4.光缆的敷设

为了保证光缆敷设的安全和成功，光缆敷设时，应遵守下列规定:

(1)光缆的弯曲半径应不小于光缆外径的15倍，施工过程中应不小于20倍。

(2)布放光缆的牵引力不应超过光缆最大允许张力的80％，瞬间最大牵引力不得超过光缆的最大允许张力，而且主要牵引力应作用在光缆的加强芯上。

(3)有A，B端要求的光缆要按设计要求的方向布放。

(4)为了防止在牵引过程中扭转损伤光缆，光缆牵引端头与牵引索之间应加入转环。光缆的牵引端头可以预制，也可以现场制作。

(5)布放光缆时，光缆必须由缆盘上方放出并保持松弛的弧形。光缆布放过程中应无扭转，严禁打背扣、浪涌等现象发生。

(6)机械牵引敷设时，牵引机速度调节范围应为0～20m/min，且为无级调速,牵引张力也可以调节，且当牵引力超过规定值时，应能自动告警并停止牵引。

(7)人工牵引敷设时，速度要均匀，一般控制在10m／min左右为宜，且牵引长度不宜过长，可以分几次牵引。

(8)为了确保光缆敷设质量和安全，施工过程中必须严密组织并有专人指挥。备有良好联络手段。严禁未经训练的人员上岗和无联络工具的情况下作业。

5.1架空敷设

电杆安装

施工工序

线路建设

拉线、吊线接续

5.2.1架空光缆安装的一般要求

（（1）光缆弯曲半径应不小于光缆外径的15倍，施工过程中应不小于20倍。 （2）光缆敷设的牵引张力应不超过光缆允许最大张力的80%，瞬间最大张力不超过光缆允许张力的100%（指无金属内护套的光缆）。以牵引方式敷设时，主要牵引力应加在光缆的加强件（芯）上，并防止外护套等脱落。 （3）为避免牵引过程中光纤受力和扭曲，光缆牵引时，应制作能释放光缆扭力的牵引端头。 （4）机械牵引时，牵引机械应具有张力可调节、能自动停机（超负荷时）、自动发出告警的功能。

（3）架空光缆的引上安装方式和要求

杆下用钢管保护防止人为损伤；上吊部位应留有伸缩弯并注意其弯曲半径，以确保光缆在气温剧烈变化状态下的安全，图4是引上光缆安装、保护示意图，固定线应注意梱死。



引上光缆安装及保护

（4）架空光缆应按设计规定作防强电、防雷措施，光缆与高压线交越时，应采用胶片或竹片等将吊线作绝缘处理。光缆与树木接触部位，应用聚乙烯波纹管保护。

（5）光缆牵引张力和弯曲半径应符合规定。

（6）光缆线路跨越小河或其它障碍时，可采取长杆档设计，一般用7/3.0钢绞线。如图所示。

光缆敷设牵引方式

（1）光缆敷设采用机械牵引时，应根据地形、敷设长度等因素选择集中牵引、中间辅助牵引或分散牵引等方式。 （2）光缆敷设采用人工方式时，可采取地滑轮人工牵引方式或人工抬放方式。 （3）光缆敷设，必须严密组织并有专人指挥。敷设过程中应有良好的通信联络手段，禁止未经训练的人员上岗和无联络设施的条件下作业。 （4）光缆敷设的牵引速度一般以5～10m/分钟为宜。机械牵引可置0～20m/分钟挡，调节方式应为无级调速。 （5）人工牵引的拖放速度应均匀，避免出现“浪涌”、扭转、打小圈等情况。

6.管道敷设

6.1特点

塑料管特点：

质量轻 管壁光滑 接续简单 水密性好 耐腐蚀性好 绝缘性能好 运输方便 耐寒性较差 热稳定性差 价格较高



管道坡度

人手孔



布缆



 6.2预放塑料子管

随着通信的大力发展，城市电信管道日趋紧张，根据光缆直径小的优点，为充分发挥管道的作用，提高经济、社会效益，人们广泛采用对管孔分割使用的方法，即在一个管孔内采用不同的分隔形式可布放3～4根光缆。用得较多的是在一个φ90的管孔中预布放3根塑料子管的分隔方法。

(1)塑料子管的质量检查

对于城市中90mm标准管孔，可容纳3/4英寸塑料子管3根，二英寸塑料子管1根或1英寸塑料子管3根。3/4英寸子管用于布放直径为不大于15mm的光缆。l英寸子管适合于直径小于20mm的光缆。

(2)子管内预放牵引绳索

在子管内布放光缆，必须在放缆前在子管内预放一根牵引绳索。预放的时间、方式主要有下列几种。

①竹片穿引法②用空压机将尼龙线吹入子管内③用φ6mm弹簧钢作穿引针进行预放牵引绳索。

(3)塑料子管的敷设方法

①用φ6mm弹簧钢作穿引针，首先穿人管孔内，将弹簧钢的一端固定在塑料管顶端的钢筋架上（钢筋为自制，夹住3根或4根子管）；另一端用人工或用普通电缆拖车或用绞线盘拖拽。

②将3根或4根子管用铁线捆扎牢固，然后通过转环用牵引钢绞绳或铁线，由人工或拖车拖拽。

③敷设塑料子管，应避免扭曲，其方法是，在子管前边加了转环，最好每隔2～5m，用聚丙烯扎带将3或4根子管绑扎在一起。

6.3敷设步骤

（1）估算牵引张力、制定敷设计划：①路由摸底调查②制定光缆敷设计划

（2）拉入钢丝绳：一般用铁线或尼龙绳。

（3）光缆及牵引设备的安装：①光缆盘放置及引入口安装②光缆引出口处的安装③拐弯处减力装置的安装④管孔高差导引器的安装⑤中间牵引时的准备工作

（4）光缆牵引：①光缆端头制作并接至钢丝绳；②按牵引张力、速度要求开启终端牵引机；③光缆引至辅助牵引机位置后，将光缆安装好，辅助机以终端牵引机同样的速度运转；④留足接续及测试用的长度；若需将更多的光缆引出人孔，必须注意引出人孔处内导轮及人孔口壁摩擦点的侧压力，要避免光缆受压变形。

光缆入孔处的安装

6.3人孔内光缆的安装

（l）直通人孔内光缆的固定和保护

光缆牵引完毕后，由人工将每个人孔中的余缆沿人孔壁放至规定的托架上，一般尽量置于上层。为了光缆今后的安全，一般采用蛇皮软管或PE软管保护，并用扎线绑扎使之固定。

（2）接续用余留光缆在人孔中的固定

人孔内供接续用光缆余留长度一般不少于8m，由于接续工作往往要过几天或更长的时间，因此余留光缆应妥善地盘留于人孔内。具体要求如下。①光缆端头作好密封处理：为防止光缆端头进水，应采用端头热可缩帽作热缩处理。②余缆盘留固定：余留光缆应接弯曲的要求，盘圈后挂在人孔壁上或系在人孔内盖上，注意端头不要浸泡于水中。

7.直埋敷设

一、电缆沟的挖掘

电缆沟的挖据应沿着勘察利量西出的白粉线进行，深度一般为800mm，穿越农田时不应小于1m，66kV及以上的电缆不应小于1m，只有在引入建筑物、与地下建筑物交叉及绕过地下建筑物处可浅埋，但应埋设保护管。如遇障碍物或冻土层较浅的区域，则应适当加深:电缆沟的转角处要挖成回弧形，并保证电缆的允许弯曲半径:电缆接头的地方、引入建筑或引自电杆处要挖出备用电缆裕量的余留坑，电缆之间、电缆与其他管道、道路、建筑物之间平行和交叉时的最小净距应符合现行国标的规定。

二、施工技术要求如下：

（1）开挖的沟底必须是松软的土层，如果是石块或硬质杂物要铺100mm厚的软土或砂层。电缆埋深应不小于0.7m ，穿越农田时应不小于1m。

（2）电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。

（3）电缆互相交叉，与非热力管和管道交叉，穿越公路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1. 5倍。

（4）直埋电缆一般使用铠装电缆。在铠装电缆的金属外皮两端要可靠接地，接地电阻不得大于10Ω。

（5）直埋电缆在直线段每隔50~100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

（6）严禁将电缆平行敷设于管道的上方或下方。

三、光缆沟开挖

（1）光缆沟深度应符合设计要求。光缆沟为上宽60厘米，沟底宽30厘米。同沟布放两条以上（含两条）时每增1条增加10厘米。 （2）光缆沟底应平整、无碎石、无坎，在石质，半石质沟底应铺10厘米细土或砂土。

四、埋式光缆的布放

（1）布放光缆时应将人员组织好，领头、穿管及过障碍处均要有专人负责处理。 （2）抬放光缆，地势平坦时每人10米距离直线抬放。一般抬放一公里。剩余一公里可以按8字倒出来盘放好，继续向相反方向抬放。也可以不倒下来，采用边倒边抬放直至放完。 （3）在布放光缆时要特别强调锹镐等应远离光缆沟和抬放路由，当光缆在沟内有弯度时应用木棒或人下到沟内顺直下压至沟底，绝对不允许用锹镐下压光缆。
