以下为MCP（Modbus Communication Protocol）协议的深度解析，涵盖协议架构、功能码解析、通信异常处理等核心知识，适用于工业自动化、物联网开发等领域的技术人员：

‌一、MCP协议基础框架‌

1. 协议栈分层

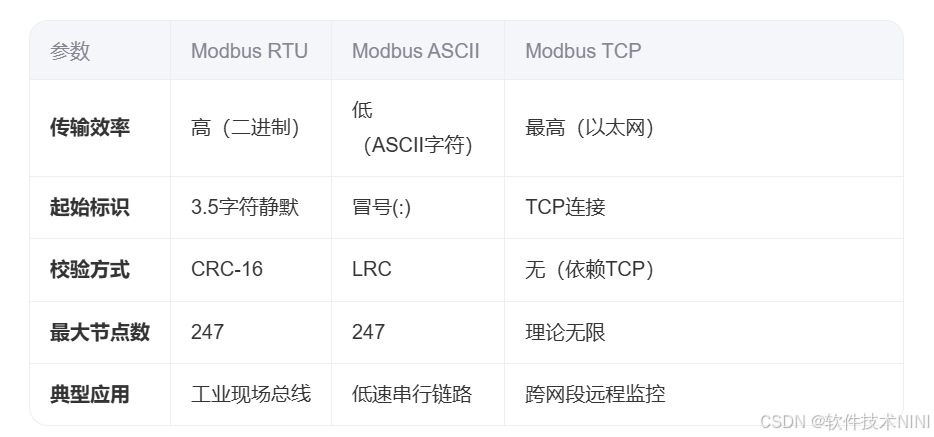

graph TD
    A[应用层] --> B[数据链路层]
    B --> C[物理层]
    C -->|传输介质| D{RS-485/RS-232/TCP}

2. 关键参数对比

‌二、数据帧结构详解‌

1. RTU模式帧格式

[地址][功能码][数据][CRC校验]
| 1B |  1B  | N*B |   2B    |

‌示例读保持寄存器‌：
01 03 00 6B 00 03 76 87

地址: 0x01
功能码: 0x03(读寄存器)
起始地址: 0x006B(107)
寄存器数量: 0x0003
CRC: 0x7687

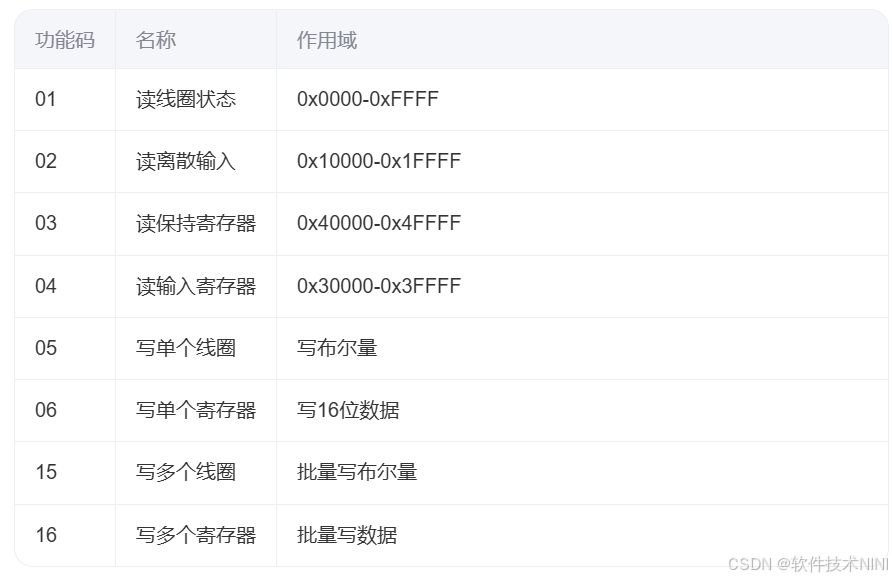

2. 功能码速查表

‌三、通信异常处理手册‌

1. 异常响应格式

[地址][异常功能码][异常码][CRC]
| 1B |   1B     |  1B  | 2B |

‌示例‌：
01 83 02 A1 B1

异常功能码: 0x83(0x03+0x80)
异常码: 0x02(非法数据地址)

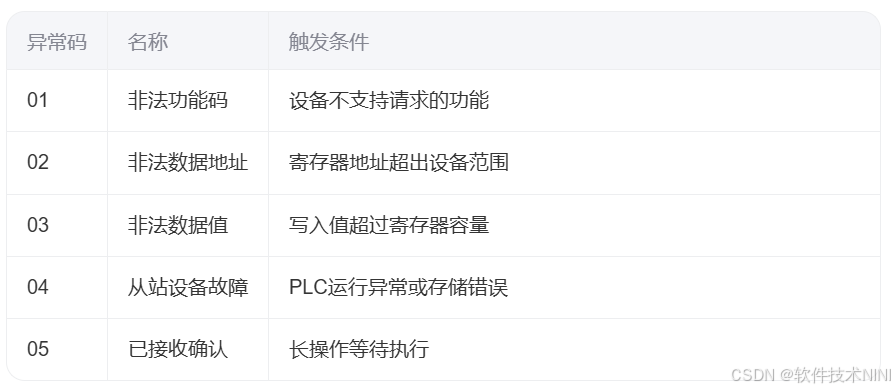

2. 异常代码表

‌四、通信调试实战技巧‌

1. Wireshark过滤规则

modbus.func_code == 0x03       -- 过滤读取操作
modbus.reg_addr == 0x006B      -- 特定寄存器地址
modbus.exception == 0x02       -- 捕获非法地址错误

2. Python测试脚本示例

from pymodbus.client import ModbusSerialClient

client = ModbusSerialClient(
    method='rtu',
    port='COM3',
    baudrate=19200,
    parity='N'
)

result = client.read_holding_registers(
    address=107,
    count=3,
    unit=0x01
)

if result.isError():
    print(f"Modbus Error: {result}")
else:
    print(f"Register Values: {result.registers}")

五、工业现场部署规范‌

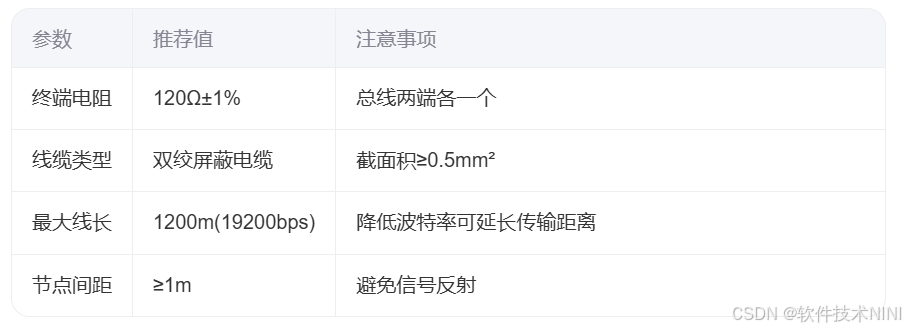

1. RS-485网络建设标准

2. 电磁干扰防护措施

屏蔽层单点接地（控制柜接地排）
信号线与动力线间距＞30cm
安装磁环滤波器（200MHz-1GHz）

‌六、协议安全加固方案‌

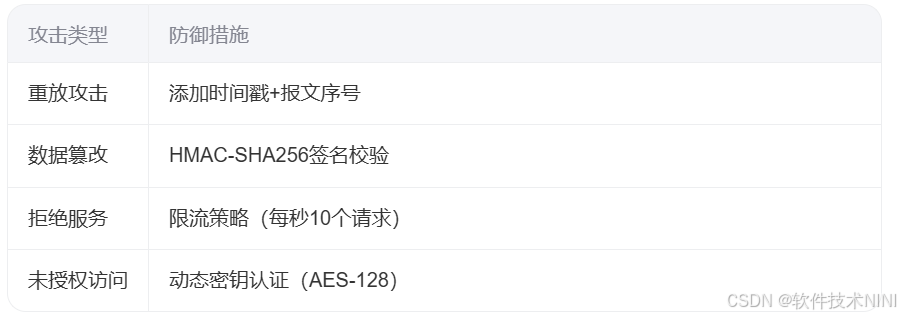

1. 风险点及对策

2. Modbus/TLS配置示例

# 生成证书
openssl req -x509 -newkey rsa:2048 -keyout key.pem -out cert.pem -days 365

# 在libmodbus中启用TLS
ctx = modbus_new_tls("192.168.1.100", 802, cert.pem, key.pem, CAfile)

‌关键建议‌：
