一、设计温室监控系统应用程序界面

二、编写温室监控系统 WinForm 程序

1.上位机与下位机通信协议定制

2.上位机协议解析

（1）在解决方案中单击右键，依次点击“添加->类”，在弹出的对话框中将类的名称设置为GreenHouse

（1）使用”虚拟串口驱动“创建一对相互连接的虚拟串口

（2）运行上位机程序并打开COM1，运行串口助手并打开COM2

（3）在上位机程序中，点击“开启通风”按钮，观察在串口调试工具中是否收到了数据（注意：接收数据要以16进制方式显示，否则会出现乱码），并且数据格式是否正常。

（4）

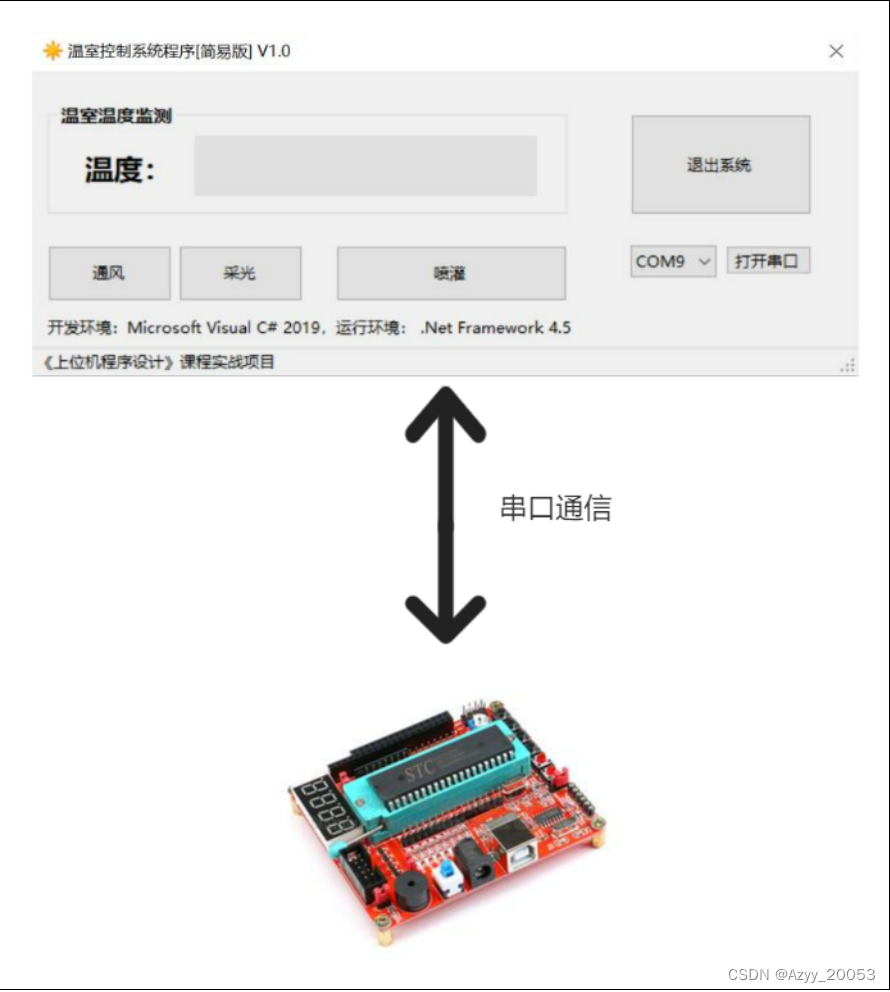

一、设计温室监控系统应用程序界面

打开 Visual Studio 2019 编程环境，创建一个名称为 “ 温室控制系统设计 ” 的项目，设计一个 “ 温室

控制系统 ” 应用程序功能界面，该程序可以使用项目5-1上位机程序模板进行修改，可以加快开发速度。

二、编写温室监控系统 WinForm 程序

1.上位机与下位机通信协议定制

本项目中上位机与下位机是通过串口连接进行数据传输的，上位机可以控制温室大棚进行通风、采光等操作，这种操作属于上位机下发控制指令，数据流向从上到下；上位机还需要显示当前的温室大棚内的实时温度值，这种属于下位机上传数据，数据流向是从下到上。

因此，我们对通信协议的要求可以总结出以下几点：

1. 通信协议应包含数据流向，既要区分是下发还是上传

2. 通信协议应包含控制对象与控制值，例如控制风扇的状态为开

3. 通信协议需要包含帧头和帧尾，在本项目中使用固定帧长度

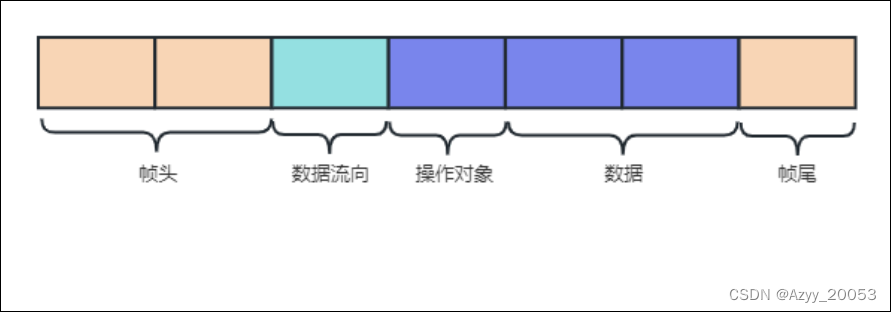

根据以上需求，设计的帧格式如图 7-16 所示

图 7-16 通信协议帧格式

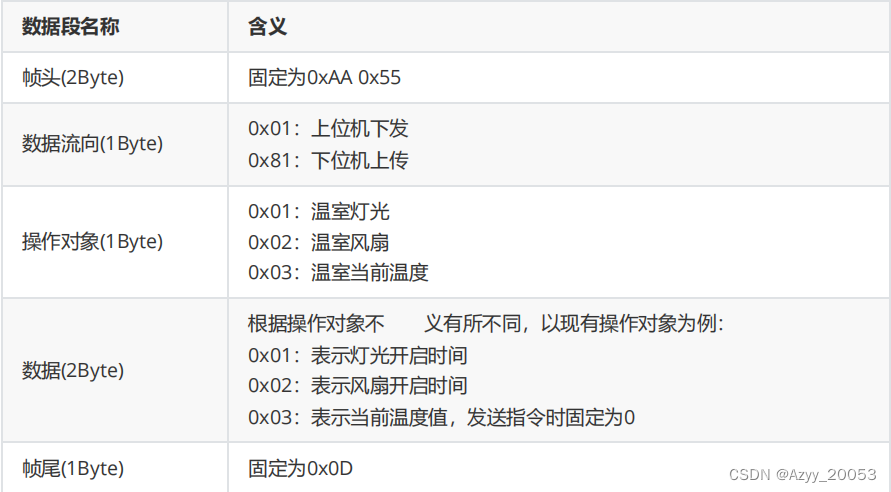

各个数据段的含义如表 7-5 所示：

表 7-5 ：通信帧数字段说明以及含义

2.上位机协议解析

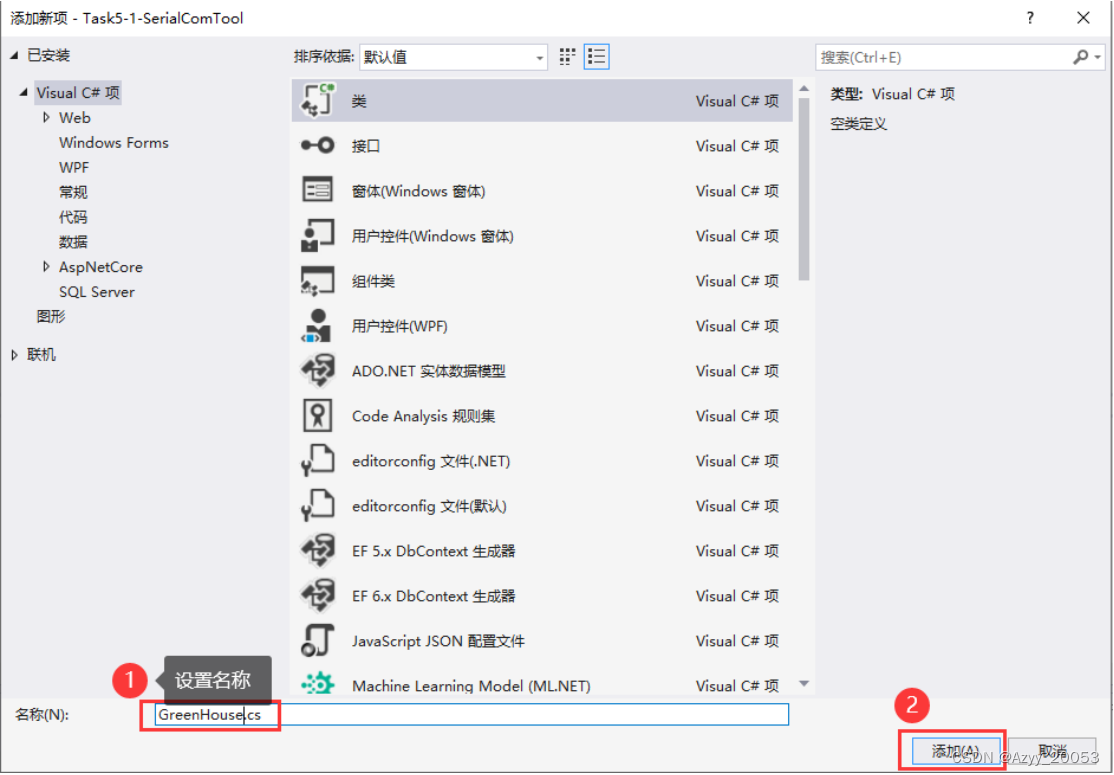

（1）在解决方案中单击右键，依次点击“添加->类”，在弹出的对话框中将类的名称设置为GreenHouse

（2）定义帧格式变量。

为了提高代码的可读性和维护性，应该避免在代码的逻辑判断中直接写数据，如 for循环中的循环次数直接写 6 等，这被称之为 " 魔数 " ，因为除了编程者没人知道为什么循环次数是 6 ，对于这种数应该使用单独的变量定义并且变量名称使用大写。在C 语言中常常用 define 定于常量。定义常量能提高可读性之外，还能提高维护性，一旦需要修改这个变量只需要一处定义即可。GreenHouse 类中定义了以下常量。

const byte FRAME_HEAD1 = 0xAA; //帧头1
const byte FRAME_HEAD2 = 0x55; //帧头2
const byte FRAME_END = 0x0D; //帧尾
const byte FRAME_DIR_CMD = 0x01; //数据方向 上位机发命令
const byte FRAME_DIR_REC = 0x81; //数据方向 上位机接收数据
const byte DEVICE_LED = 0x01; //设备类型 LED
const byte DEVICE_FAN = 0x02; //设备类型 风扇
const byte DEVICE_TEMP = 0x03; //设备类型 温度传感器

实现串口数据解析功能。在类中添加 ReceivedRawData 方法，其参数为
