ESP8266使用Tasmota通过串口发射射频信号控制射频设备

1. 准备硬件
ESP8266模块：如NodeMCU、Wemos D1 Mini等。
射频收发模块：如433MHz或315MHz的射频发射模块。
连接线：用于将ESP8266与射频模块连接。

连接方式：
射频模块引脚    ESP8266引脚
VCC                  3.3V
GND                 GND
DATA                GPIO (如GPIO5)
注意：确保射频模块的工作电压为3.3V。如果模块需要5V供电，请使用外部电源并进行电平转换。

2. 安装和配置Tasmota固件
        刷入Tasmota固件：
使用工具（如esptool或tasmotizer）将Tasmota固件刷入ESP8266模块。
 下载Tasmota固件：Tasmota Releases
        配置WiFi和MQTT：
将ESP8266连接到电脑，通过串口工具（如PuTTY或Tasmota Web界面）配置WiFi网络。
设置MQTT服务器信息（Broker地址、端口、用户名、密码），以便与Home Assistant通信。
        配置GPIO功能：
通过Tasmota的Web界面或命令行设置GPIO引脚功能。

将射频模块的DATA引脚对应的GPIO设置为RF Transmit功能。例如：
SetOption60 1  # 启用RF发射支持
测试射频信号发射：
使用Tasmota的RfSend命令测试发送射频信号。例如：
RfSend <协议>,<设备ID>,<命令>
示例：
RfSend 1,12345,1  # 协议1，设备ID 12345，发送

3. 集成到Home Assistant
安装MQTT集成：
在Home Assistant中启用MQTT集成，并配置与Tasmota相同的MQTT Broker。
添加Tasmota设备：
在Home Assistant中自动发现Tasmota设备，或者手动添加MQTT传感器和开关。
创建自动化：
使用Home Assistant的自动化功能，通过MQTT发送命令控制射频信号发射。
示例自动化代码：
Yaml
automation:
  - alias: "发射射频信号"
    trigger:
      platform: state
      entity_id: input_boolean.rf_signal_trigger
      to: 'on'
    action:
      - service: mqtt.publish
        data:
          topic: cmnd/tasmota_device/RfSend
          payload: "1,12345,1"


需要注意的是,这里使用的是串口通信,不需要选择RF相关的选项

需要使用tasmota遥控专用的固件,如下,可以直接上官网下载,

下载地址Tasmota ESP8266 Binaries

也可以在线更新

tasmota-ir.bin.gz

http://ota.tasmota.com/tasmota/release/tasmota-ir.bin.gz

457k

tasmota-ir.bin

667k

20250416 13:40

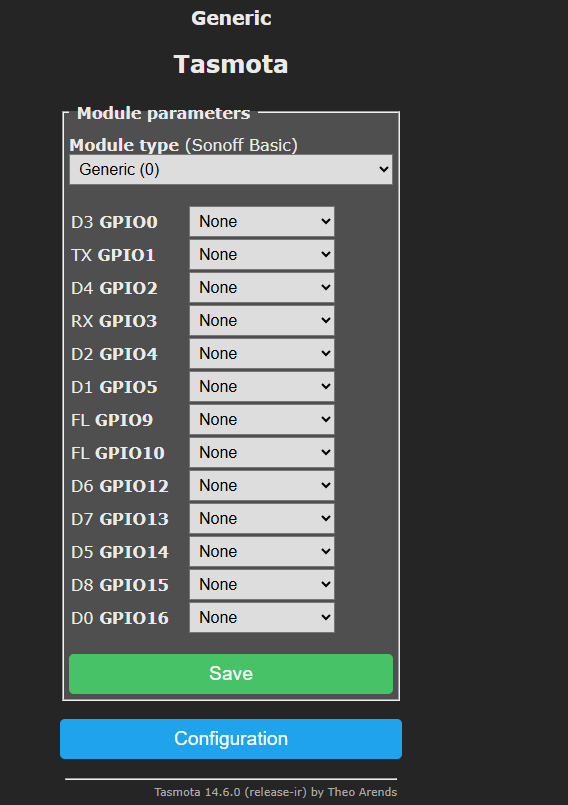

这里不用做任何设置,只需将433接受发射模块接到对应的RX,TX引脚就行

然后再HA中的configuration.yaml文件内容如下:

# Loads default set of integrations. Do not remove.
default_config:

# Load frontend themes from the themes folder
frontend:
  themes: !include_dir_merge_named themes

automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml

mqtt:
  camera:
    - name: "ESP32-CAM Snapshot"
      topic: "tele/tasmota_A7CA68/CAMERA"
      image_encoding: "b64"
      unique_id: "cam_001"
  button:
    # 红外信号按钮
    - name: "Send IR Signal"
      unique_id: send_ir_signal_1
      command_topic: "cmnd/tasmota_B7EFC5/IRSend"
      payload_press: '{"Protocol":"SAMSUNG","Bits":32,"Data":"0xE0E09966"}'
    - name: "Send IR Signal2"
      unique_id: send_ir_signal_2
      command_topic: "cmnd/tasmota_B7EFC5/IRSend"
      payload_press: '{"Protocol":"SAMSUNG","Bits":32,"Data":"0x707030CF"}'
    - name: "Send IR Signal3"
      unique_id: send_ir_signal_3
      command_topic: "cmnd/mini_8266/IRSend"
      payload_press: '{"Protocol":"NEC","Bits":32,"Data":"0xFDB04F"}'

    # 射频信号按钮,串口通信的
    - name: "Send RF Signal 1"
      unique_id: send_rf_signal_1
      command_topic: "cmnd/tasmota_B7EFC5/SerialSend5"
      payload_press: "FD03AD67285EDF"
    - name: "Send RF Signal 2"
      unique_id: send_rf_signal_2
      command_topic: "cmnd/tasmota_B7EFC5/SerialSend5"
      payload_press: "FD03AD67245EDF"
    - name: "Send RF Signal 3"
      unique_id: send_rf_signal_3
      command_topic: "cmnd/tasmota_B7EFC5/SerialSend5"
      payload_press: "FD03AD67225EDF"

      这段内容仅供参考,这样会在HA的主页中显示接按钮,点击相应的按钮就会发射对应的信号

另外还有两个再tasmota控制台使用的命令

SetOption60 1启用后，设备发送的 MQTT 消息（如 stat/%topic%/RESULT 或 tele/%topic%/STATE）均会附加保留标记。若需禁用，执行 SetOption60 0 即可。

SetOption59 1该命令扩展了 Tasmota 设备的状态反馈机制，适用于对 MQTT 消息可靠性要求较高的场景。
