N80系列PLC主模块添加模块

目录

硬件接线

软件读取

（1）停止PLC

​（2）模块读取

 （3）状态演示

---

添加扩展模块时如何在程序中添加进去。

硬件接线

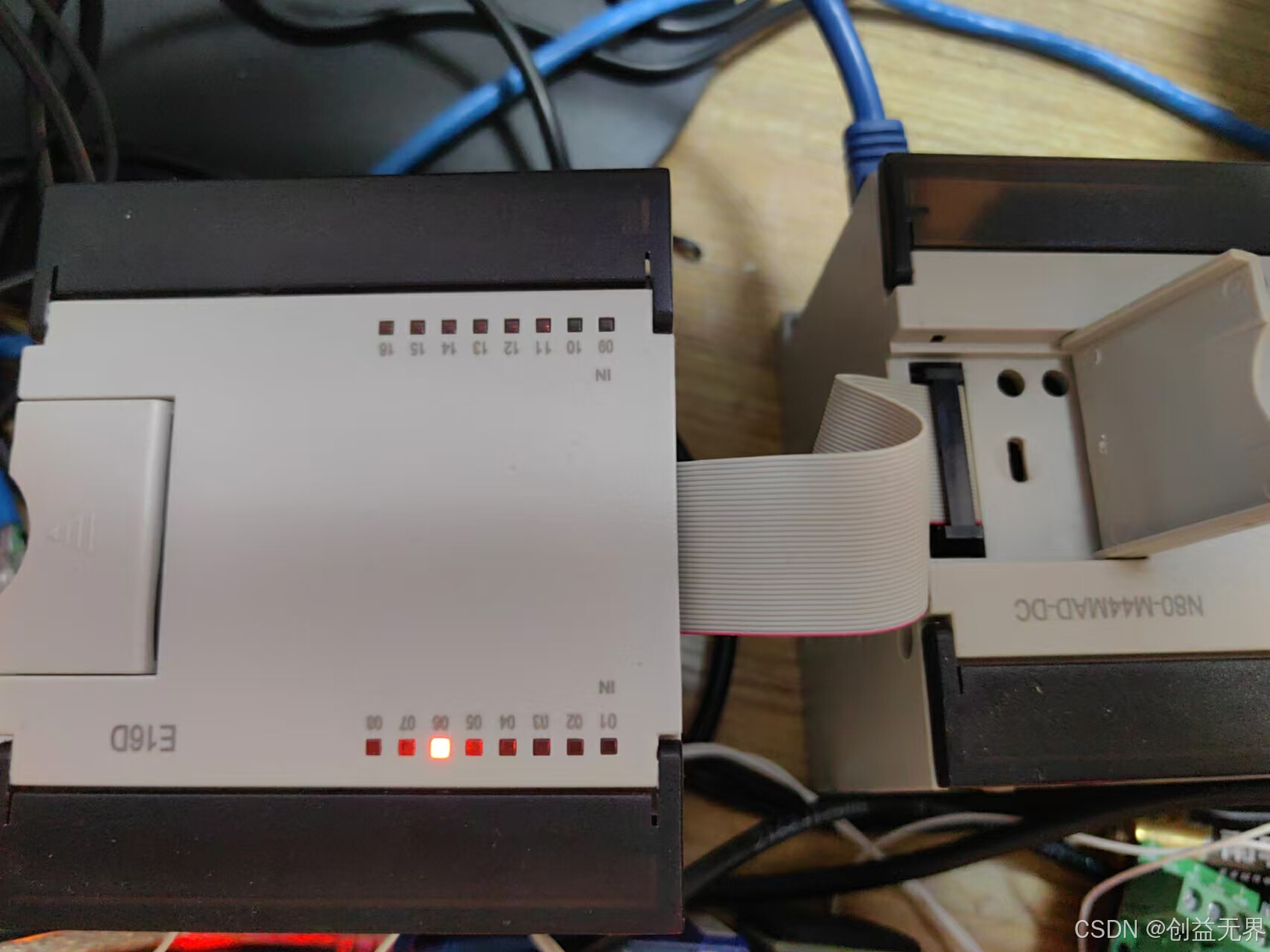

将扩展模块的线缆连接至主模块的扩展口，扩展模块由主模块进行供电，不需要额外进行供电接线。主模块N80-M44(右)，扩展模块E16D（左）

上电。

软件读取

（1）停止PLC

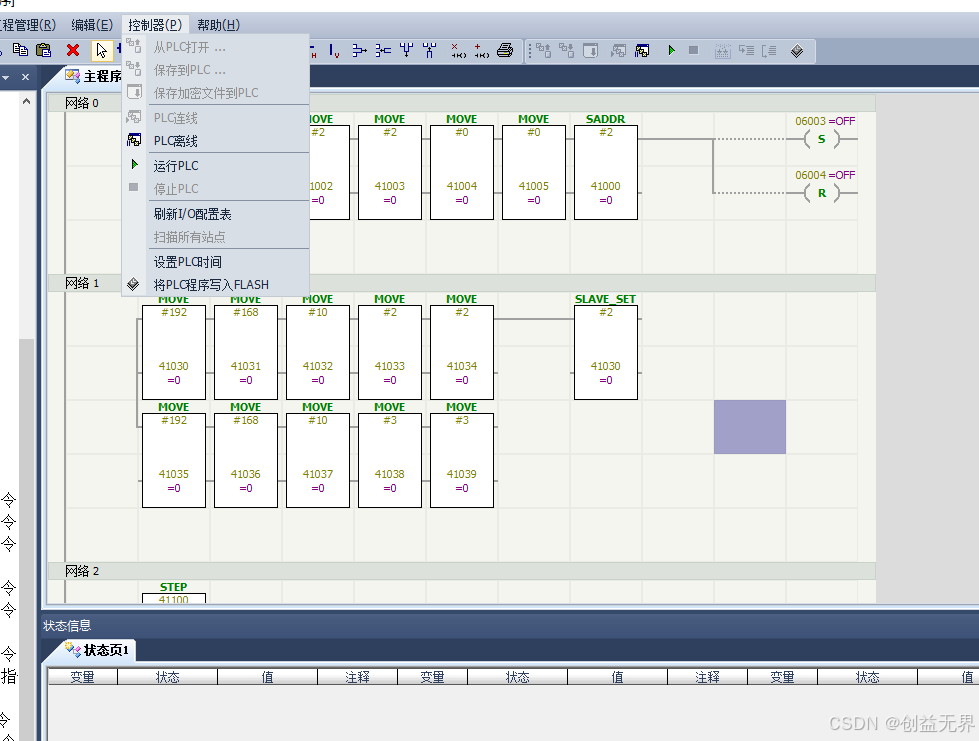

电脑连接PLC，打开软件，在功能栏选择控制器—>停止运行PLC,然后再打开控制器选项，选择刷新I/O配置表，

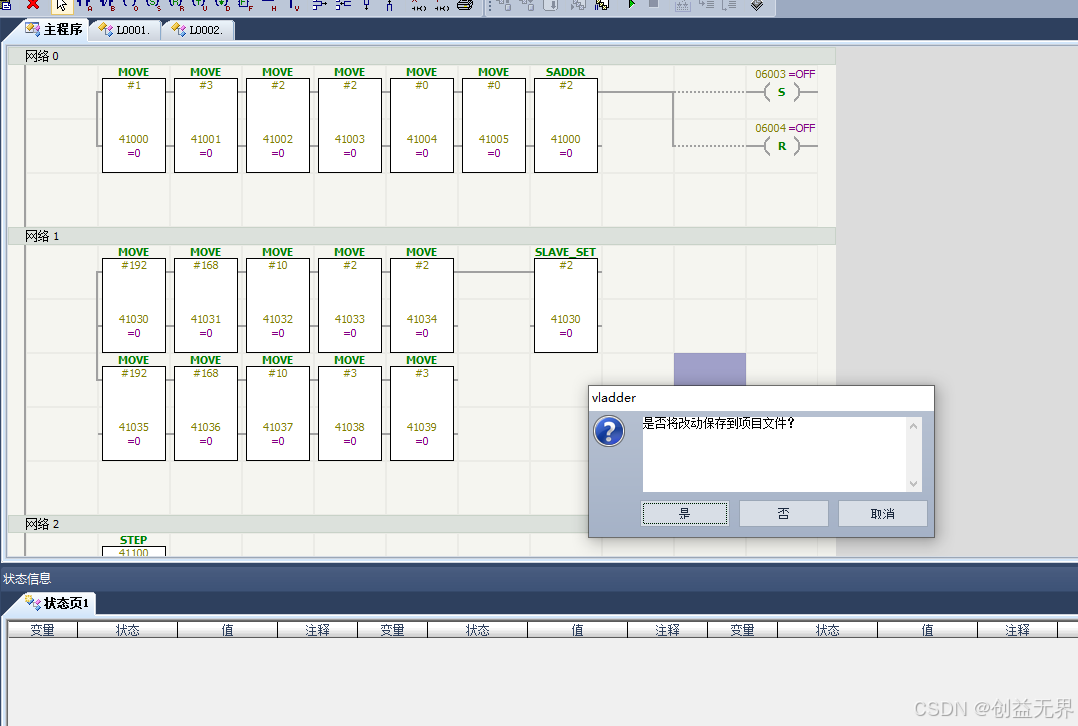

选择是或否都可以

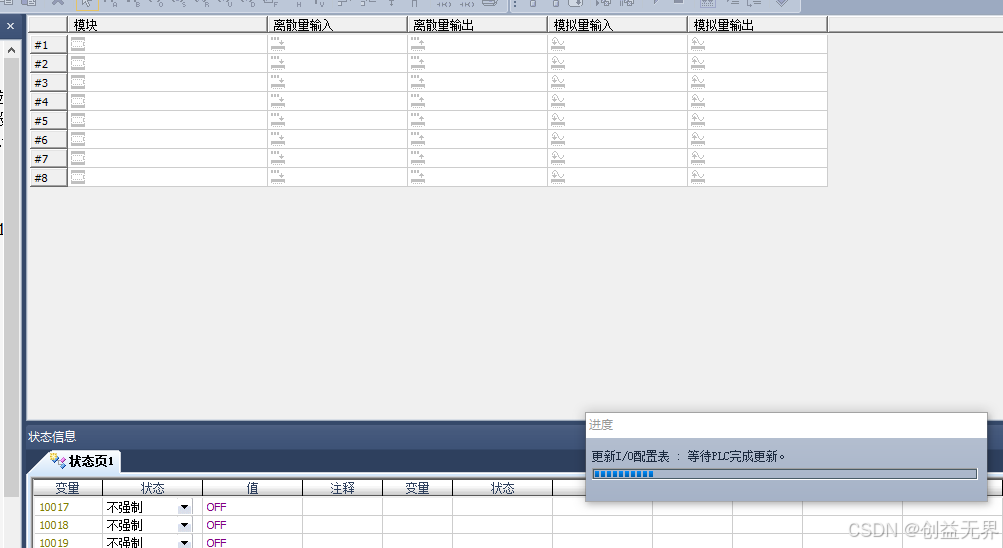

（2）模块读取

 （3）状态演示

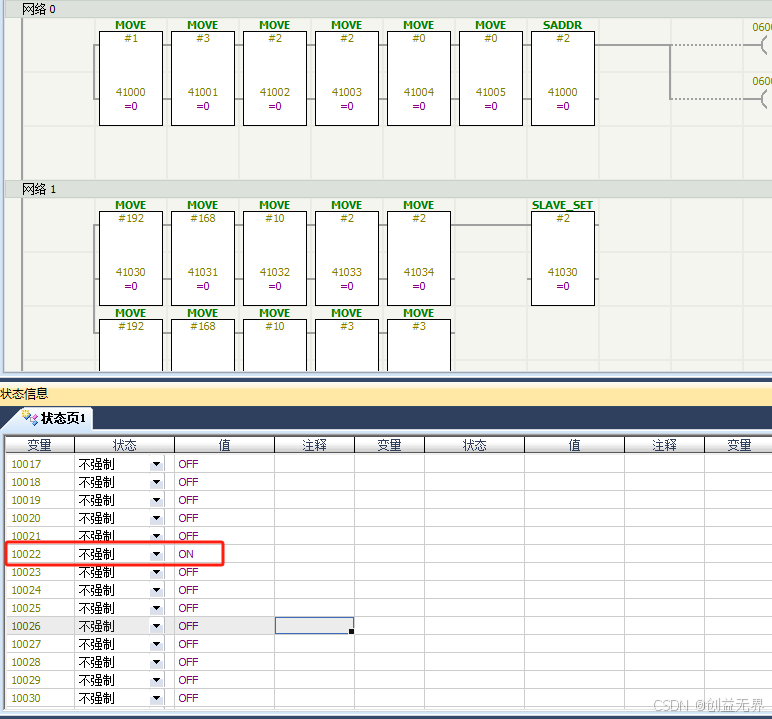

模块已读取，给扩展模块第6号接入输入，在状态栏可看到状态正常，10022有输入，主模块有16个点位，扩展模块第六位顺承至主模块的22点位。
