vlan实验

配置思路:
1、在各个交换机上创建vlan
2、将接口加入相应vlan，并配置端口的链路模式
3、在trunk干道上放行vlan
4、配置路由器子接口
5、配置DHCP地址池，并测试

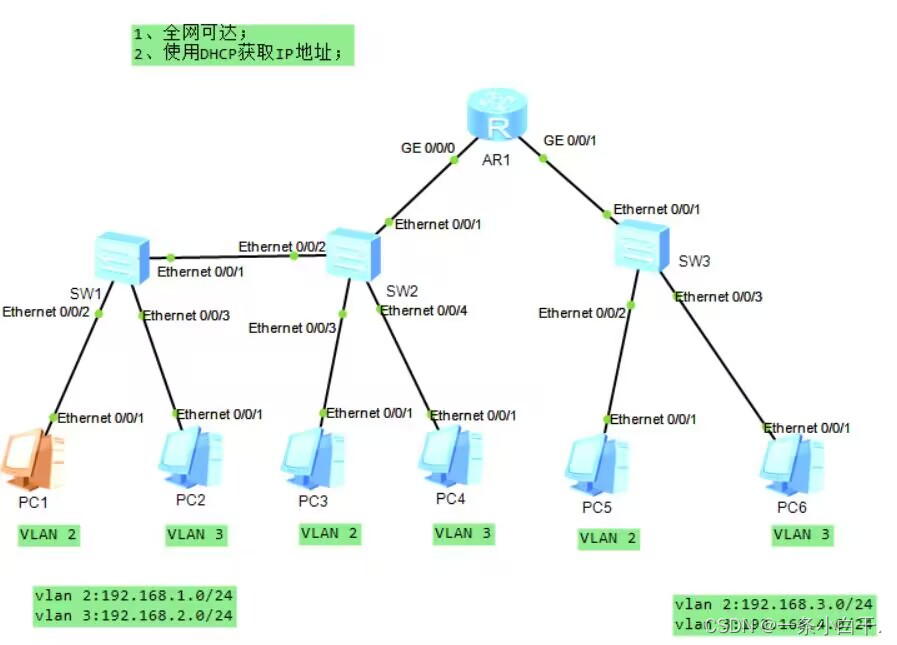

分析：首先在各个交换机上创建两个虚拟广播域VLAN 2和VLAN 3，然后配置交换机的各个接口，交换机与终端电脑之间设置成Access链路，交换机之间或者交换机与路由器之间设置成Trunk链路。之后在路由器上GE 0/0/0和GE 0/0/1接口上各创建两个虚拟接口并配置合理的IP地址。创建四个IP池，与各个虚拟接口的IP相对应，在接口上开启802.1Q帧的识别传输服务，打开arp广播功能，最后进行DHCP地址下发，实现实验目标。

1、进入三个交换机创建两个虚拟广播域VLAN 2和VLAN 3：

[sw1]vlan 2

[sw1-vlan2]quit

[sw1]vlan 3

[sw1-vlan3]quit

2、配置链路类型

（1）在SW1内，将0/0/1接口设置成Trunk链路；将0/0/2和0/0/3设置成Access链路

（2）在SW2内，将0/0/1和0/0/2接口设置成Trunk链路；将0/0/3和0/0/4设置成Access链路，

（3）在SW3内，将0/0/1接口设置成Trunk链路；将0/0/2和0/0/3设置成Access链路，结果如下：

3、路由器配置

（1）在R1路由器上创建虚拟接口；并配置合理的IP地址。

（2）创建四个对应的IP池，在接口上开启802.1Q帧的识别传输服务，打开arp广播功能，最后进行DHCP地址下发；

[R1]ip pool aa

[R1]ip pool bb

[R1]ip pool cc

[R1]ip pool dd

4.在电脑终端开启DHCP，进行自动获取IP地址。

三、实验验证

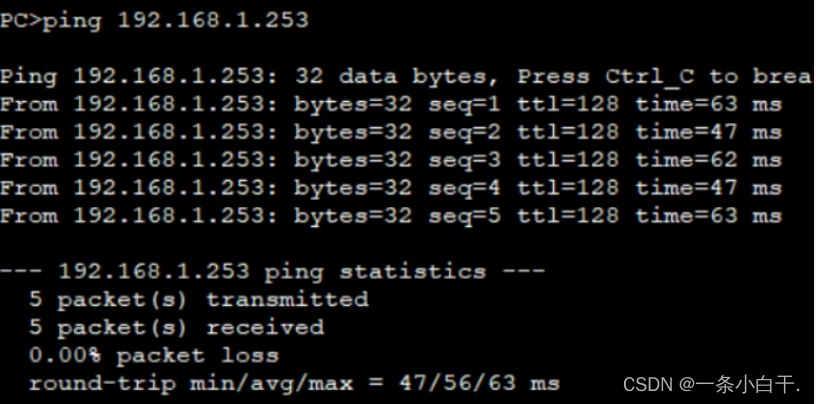

1、选择PC1对对路由器左边VLAN 3的PC2进行ping操作，结果如下；

2、选择PC1对路由器左边VLAN 2的PC3进行ping操作，结果如下；

3、选择PC1对路由器右边VLAN 2的PC5进行ping操作，结果如下；

4、选择PC1对路由器右边VLAN 3的PC6进行ping操作，结果如下

SW1

[SW1]vlan 2

[SW1-vlan2]

[SW1]vlan 3

[SW1-vlan3]

[SW1]interface GigabitEthernet 0/0/3

[SW1-GigabitEthernet0/0/3]port link-type access

[SW1-GigabitEthernet0/0/3]port default vlan 2

[SW1]interface GigabitEthernet 0/0/4

[SW1-GigabitEthernet0/0/4]port link-type access

[SW1-GigabitEthernet0/0/4]port default vlan 3

SW2：

[SW2]vlan 2

[SW2-vlan2]

[SW2]vlan

[SW2-vlan3]

[SW2]interface GigabitEthernet 0/0/2

[SW2-GigabitEthernet0/0/2]port link-type access

[SW2-GigabitEthernet0/0/2]port default vlan 2

[SW2]interface GigabitEthernet 0/0/3

[SW2-GigabitEthernet0/0/3]port link-type access

[SW2-GigabitEthernet0/0/3]port default vlan 3

SW3

[SW3]vlan 2

[SW3-vlan2]

[SW3]vlan 3

[SW3-vlan3]

[SW3]interface GigabitEthernet 0/0/2

[SW3-GigabitEthernet0/0/2]port link-type access

[SW3-GigabitEthernet0/0/2]port default vlan 2

[SW3]interface GigabitEthernet 0/0/3

[SW3-GigabitEthernet0/0/3]port link-type access

[SW3-GigabitEthernet0/0/3]port default vlan 3

三、配置路由

左边VLAN2：

[R1]interface GigabitEthernet 0/0/0.1

[R1-GigabitEthernet0/0/0.1]ip address 192.168.1.1 24

[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2

[R1-GigabitEthernet0/0/0.1]arp broadcast enable

左边VLAN3：

[R1]interface GigabitEthernet 0/0/0.2

[R1-GigabitEthernet0/0/0.2]ip address 192.168.2.1 24

[R1-GigabitEthernet0/0/0.2]dot1q termination vid 3

[R1-GigabitEthernet0/0/0.2]arp broadcast enable

右边VLAN2：

[R1]interface GigabitEthernet 0/0/1.1

[R1-GigabitEthernet0/0/1.1]ip address 192.168.3.1 24

[R1-GigabitEthernet0/0/1.1]dot1q termination vid 2

[R1-GigabitEthernet0/0/1.1]arp broadcast enable

右边VLAN3：

[R1]interface GigabitEthernet 0/0/1.2

[R1-GigabitEthernet0/0/1.2]ip address 192.168.4.1 24

[R1-GigabitEthernet0/0/1.2]dot1q termination vid 3

[R1-GigabitEthernet0/0/1.2]arp broadcast enable

四、配置DHCP

[R1]dhcp enable

左边VLAN2：

[R1]ip pool v2l

[R1-ip-pool-v2l]network 192.168.1.0 mask 24

[R1-ip-pool-v2l]gateway-list 192.168.1.1

[R1-ip-pool-v2l]dns-list 114.114.114.114 8.8.8.8

左边VLAN3：

[R1]ip pool v3l

[R1-ip-pool-v3l]network 192.168.2.0 mask 24

[R1-ip-pool-v3l]gateway-list 192.168.2.

[R1-ip-pool-v3l]dns-list 114.114.114.114 8.8.8.8

右边VLAN2：

[R1]ip pool v2r

[R1-ip-pool-v2r]network 192.168.3.0 mask 24

[R1-ip-pool-v2r]gateway-list 192.168.3.1

[R1-ip-pool-v2r]dns-list 114.114.114.114 8.8.8.8

右边VLAN3：

[R1]ip pool v3r

[R1-ip-pool-v3r]network 192.168.4.0 mask 24

[R1-ip-pool-v3r]gateway-list 192.168.4.1

[R1-ip-pool-v3r]dns-list 114.114.114.114 8.8.8.8

[R1]interface GigabitEthernet 0/0/0.1

[R1-GigabitEthernet0/0/0.1]dhcp select global

[R1]interface GigabitEthernet 0/0/0.2

[R1-GigabitEthernet0/0/0.2]dhcp select global

[R1]interface GigabitEthernet 0/0/1.1

[R1-GigabitEthernet0/0/1.1]dhcp select global

[R1]interface GigabitEthernet 0/0/1.2

[R1-GigabitEthernet0/0/1.2]dhcp select global

五、测试
