操作系统——存储器管理（含思维导图）

   本教材为中国铁道出版社——操作系统（第四版）刘振鹏、张明、王煜著。本篇文章为第五章复习。

目录

 思维导图：​编辑

一、存储体系

 1、分类

2、存储管理的目的

3、存储管理的过程

4、程序的连接和装入

（1）程序的连接

（2）程序的装入

二、连续存储管理方式

1、单一连续分配

2、分区分配

（1）固定分区

（2）可变分区

分区分配算法：

分区的回收：

​编辑

紧凑：

三、覆盖技术&交换技术

1、覆盖技术

关键：

特点：

2、交换技术（终极调度）

关键：

特点：

四、分页存储管理方式

基本思想：

页表：

地址结构：

快表：

两级和多级页表：

分配和回收方式：

五、分段存储管理方式

基本思想：

段表:

地址结构：

分页和分段的主要区别：

回收方式：

六、段页式存储管理方式

基本思想：

地址结构：

回收方式：

---

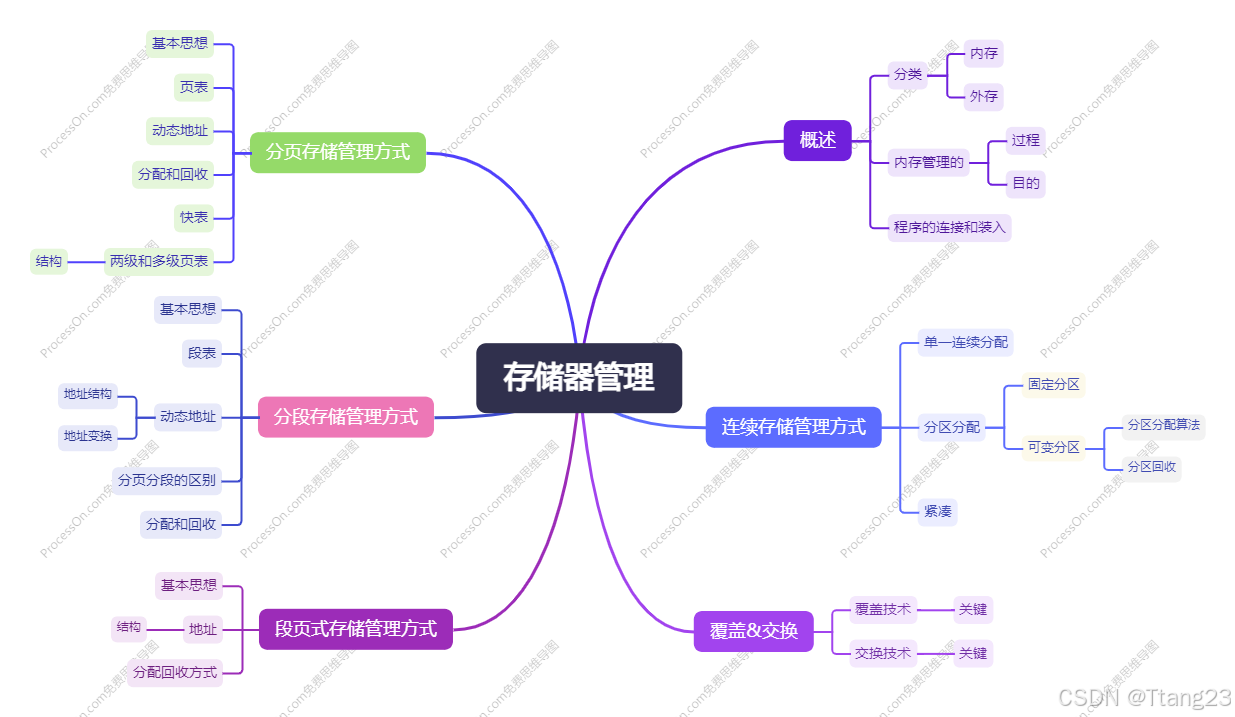

思维导图：

一、存储体系

 1、分类

计算机系统中存储器一般分为主存储器和辅助存储器两级。即内存和外存。

2、存储管理的目的

存储管理要实现的目的是为用户提供方便、安全、充分大的存储空间。

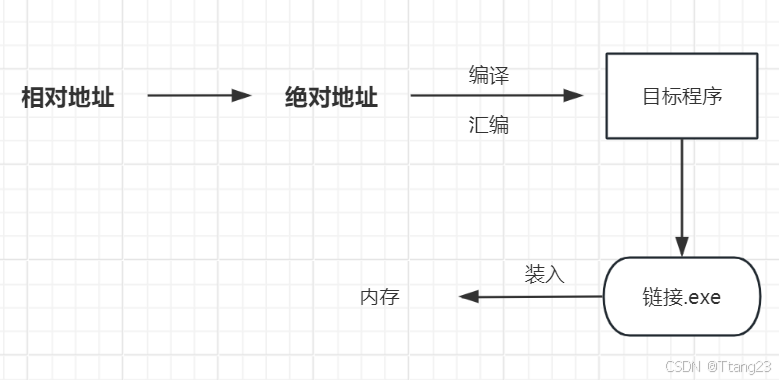

3、存储管理的过程

4、程序的连接和装入

（1）程序的连接

1. 静态连接方式（不可逆）
2. 装入时动态连接
3. 运行时动态连接

（2）程序的装入

1. 绝对装入方式：逻辑地址转换为物理地址的过程发生在程序编译或汇编时，装入内存的固定位置。
2. 可重定位装入方式：逻辑地址转换为物理地址的过程发生在程序装入内存时运行。
3. 动态运行时装入方式：逻辑地址转换为物理地址的过程发生在程序真正执行时。仅该装入方式支持紧凑。要求硬件：重定位寄存器

二、连续存储管理方式

1、单一连续分配

        适用于单道存储系统，例如：DOS操作系统——没有存储保护机制。内存的利用率很低。

2、分区分配

（1）固定分区

        数据结构：固定分区分配表

        缺点：内存利用不充分，程序的大小受内存大小的限制

（2）可变分区

        数据结构：已分分区表和空闲分区表

分区分配算法：

                1.首次适应算法：

                       开始地址递增，可保留高址部分的大空闲区，但使地址首部产生大量内存碎片。

                 2.循环首次适应算法

                        从上一次找到的空闲分区的下一个空闲分区开始查找。会导致缺乏大的空闲分区。                 3.最佳适应算法

                       最佳适应算法并非最佳！这个算法按照空闲分区由小到大的顺序形成一条空闲分区链，这种方法最容易生成内存碎片。

                4.最差适应法：

                        空闲分区由大到小排列。

分区的回收：

                分区回收时分为四种情况：

                1>与前一个空闲分区相接：开始地址不变，链长不变

                2>与前一个，后一个两个空闲分区相接：链长-1

                3>与后一个空闲分区相接：开始地址变换，链长不变

                4>与前一个，后一个两个空闲分区都不相接：链长+1

紧凑：

紧凑是指把多个小分区拼接成一个大分区

注意：

 要想实现紧凑，装入方式必须为：动态运行时装入

紧凑开销很大，所有碎片之和能够满足时才会进行一次紧凑。

三、覆盖技术&交换技术

1、覆盖技术

关键：

覆盖技术的关键是提供正确的覆盖结构

特点：

覆盖技术的特点是打破了“一次性”

2、交换技术（终极调度）

具有交换技术的操作系统，通常把外存分为文件区和交换区

关键：

交换技术的关键是设法减少每次交换的信息量

特点：

打破“驻留性”

四、分页存储管理方式

基本思想：

将物理存储空间划分为大小相等、位置固定的页框（或称为内存块、物理块）。页框的大小通常是2的幂次方，如512B~8KB，以便于计算和管理。不宜过大或过小：过大——页表小，碎片多。过小——碎片少，页表大。

页表：

• 页面与页框之间通过页表进行映射。页表记录了每个页面在内存中对应的物理块号。
• 一个进程对应一个页表，页表项的数量与进程中的页面数量相等。
• 页表由“页号”和“块号”组成。页号用于标识进程中的页面，块号用于标识内存中的页框。
• 页表通常驻留在内存中，但可以通过分页的方式离散存储，以减少对连续内存空间的需求。
• 进程页表的起始地址存放在进程PCB中。

地址结构：

页号=逻辑地址/页面大小

页内位移量=逻辑地址-页号*页面大小

页号

页内偏移量

页表项大小 = 主存内存大小（物理地址大小） / 页面大小（页内地址多少）

页表大小 = 页表项的大小 x 页表项的个数 （页号多少）

快表：

        为了提高地址变换速度，可以在地址变换机构中增设一个快表（Translation Lookaside Buffer，TLB）。快表用于存放当前访问频繁的页表项，以便快速找到对应的物理块号。当CPU给出有效地址后，地址变换机构会首先访问快表。如果快表中存在对应的页表项，则直接从中读出物理块号；否则，再访问内存中的页表。

访问一次块表会进行：2次内存访问，1次越界判断

两级和多级页表：

两级页表结构为

两级就是为一级页表再分页。外层页内地址就是每页条数。访问一次两级页表会进行：1次越界访问和3次内存访问

例题

已知系统为48位地址，页面大小4KB，页表项大小为8B，使用页式存储，则要采用多少级页表，页内偏移多少位 ?

页面大小 = 2 ^12 B，故页内偏移12位
页号位数 = 48-12 = 36
4KB / 8B = 2 ^9 ，一个页面能装下2 ^9个页表项
按理来说，外层页以及内层页的大小都应为一个页面大小，外层页号需不超过一个页面大小，不然需要对外层页号再次分页
因此，36/9 = 4 ，需要四级页表

分配和回收方式：

位示图法

五、分段存储管理方式

基本思想：

         分段存储管理方式是一种操作系统的内存管理方式，它按照程序自身的逻辑关系将进程的地址空间划分为若干个段，每个段都有一个段名，并从0开始编址。段内地址连续。段间地址可以不连续。

段表:

段表实现了从逻辑段到物理内存的映射。

地址结构：

段号

段内地址

分段系统中的地址转换 通过段表寄存器实现。在访问过程中会有：2次越界判断 2次内存访问

分页和分段的主要区别：

(1)页是信息的物理单位，故对用户而言，分页是不可见的，是透明的。段是信息的逻辑单位，对用户而言，分段是可见的。分段更容易实现见共享

(2)页的大小是固定的，由系统决定;段的大小是不固定的，由用户程序本身决定。
(3)用户角度看，分页的地址空间是一维的，而段的地址空间是二维的。

回收方式：

可变分区方式

六、段页式存储管理方式

基本思想：

        段页式存储管理方式将用户程序分成若干个段，再把每个段分成若干个页，并为每一个段赋予一个段名。这样，每个段内的页都可以通过段名和页号来唯一标识。系统为每个作业或进程建立一张段表，用于管理内存分配与释放、缺段处理等。同时，由于一个段被划分为若干个页，因此每个段还必须建立一张页表，用于将段中的虚页变换为内存中的实际页面

地址结构：

在地址变换过程中，会出现2次越界判断，3次访问内存

回收方式：

位示图法
