馈线接头制作

文章目录

• • 概要
  • 整体架构流程
  • 技术细节
  • 小结

概要

制作工具：

制作馈线接头必须使用专用的工具，专用工具包括：馈线切割刀、馈线安全刀、小金属丝毛刷、固定尺寸或大号活动扳手、小号扁锉刀、细齿小手锯、接头扩孔器、3M防水胶或防水接头盒

整体架构流程

（1）使用专门的馈线切割刀切割馈线，割完后去处多余外导体。

用手轻压馈线切割刀，按馈线切割刀切割旋转的方向进行旋转，旋转过程中稍微加力，在快切断第一层外导体时须注意不要再加力，应继续顺势旋转馈线切割刀切进馈线的绝缘泡沫层，当馈线切割刀到达内导体时表面时再稍微加力，继续按照先前的方式旋转馈线切割刀，约2～3圈后就能很轻松的完成馈线接头安装位置的加工。

（2）选取适合的长度和位置（15cm）制作接头，将多余的馈线用细齿小手锯锯掉；

（3）确定制作接头段的馈线不能有弯曲的情况，必须是直的，对不直的部分需校直，校直段馈线的长度不小于15cm。

(4)使用专用的接头扩孔器，顺时针旋转2-3圈对馈线口做最后的扩孔和定型；

(5)安装端头（套件）:将接头后端（内套件）先装进已完成扩孔和定型的馈线端，如有其他接头配件的，（如O型卡簧圈、油脂、紧固螺母）也应一并安装到位；先用手将接头的外套件和内套件拧紧，需要注意的是，拧紧的过程中外套件须固定不动，只旋转套在馈线端的内导体，待手拧紧后，再用扳手将接头拧紧，拧紧的方法仍然是旋转内套件，外套件用扳手夹紧固定，直到将接头两边紧密连接到位；

(6)紧固端头:（1）先用手将接头的前端（外套件）和后端（内套件）拧紧，需要注意的是，拧紧的过程中外套件须固定不动，只旋转套在馈线端的内导体，待手拧紧后，再用扳手将接头拧紧，拧紧的方法仍然是旋转内套件，外套件用扳手夹紧固定，直到将接头两边紧密连接到位；（2）用扳手拧紧接头，此时用扳手固定前端，同时拧动后端；

（6）两边接头都做完后，需要用万用表测量是否有短路或开路现象。裁剪一段50cm长的3M防水胶。

（7）用绝缘胶从馈线的一端方向开始包封到接头的另一端馈线作底，绝缘胶相邻两圈重叠≥5mm，绝缘胶的包封起始和终点均要在距离接头后端≥10mm处馈线上；

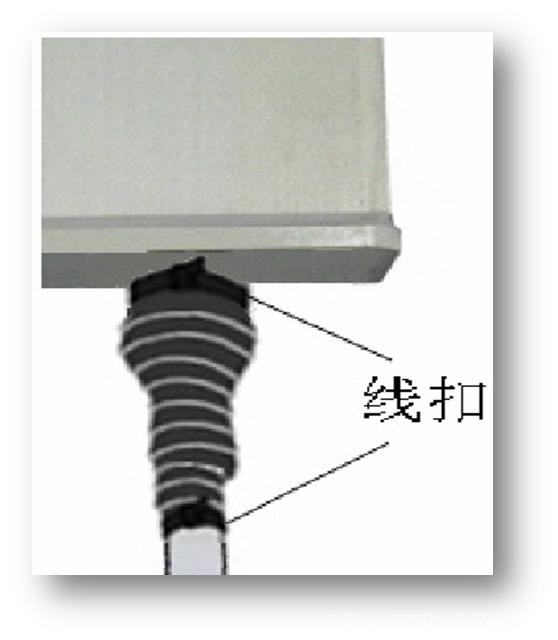

（8）使用防水胶泥缠绕，防水密封处理分两步：（1）缠绕三层防水胶泥，必须用手在胶带处按压，使层间贴附紧密无气隙，（2）缠绕三层pvc绝缘胶带，缠完后用白色扎带把绝缘胶带接头扎紧，防止胶带开胶。收尾时需要用工具刀切割胶带；

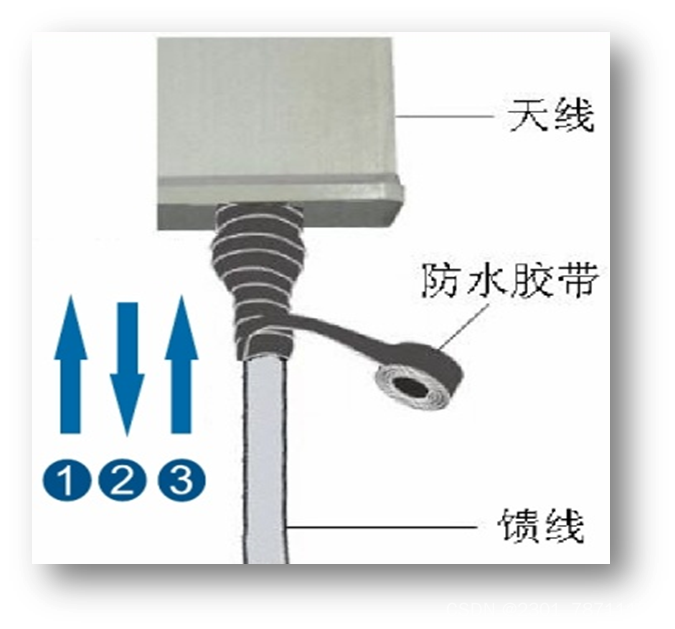

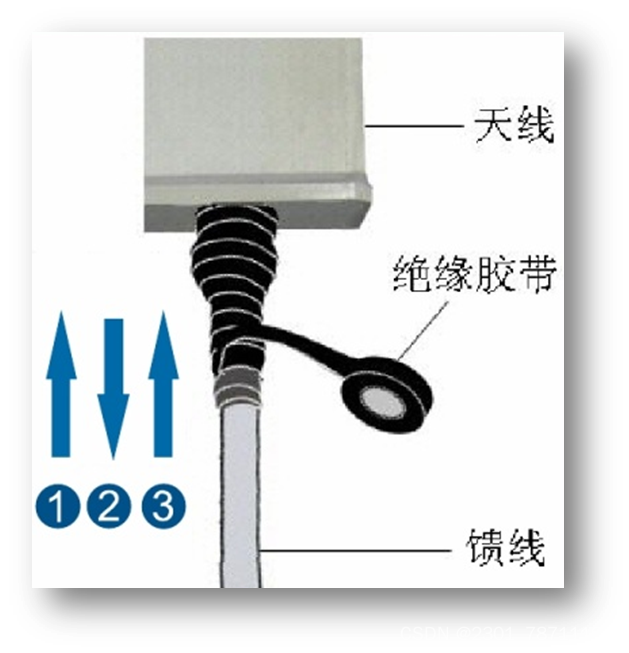

（9）每层胶带缠绕顺序：（1）从下往上缠一层，（2）从上往下缠一层，（3）从下往上缠一层。缠胶带或胶泥时，要保证上一层压下一层的1/3，胶泥要用力拉伸50。

1. 工程规范要求：馈线室外接头用电气绝缘胶带、防水自粘胶带、PVC绝缘胶带按顺序缠绕，最后用防紫外线扎带在胶带两端扎牢，达到防水效果。
2. 接头前后两部分之间旋紧力矩为19N·m，接头和馈线之间用500N的拉伸力，接头无法从馈线上拉脱，馈线铜管内无铜屑。

3. 接头前后两部分之间旋紧力矩为18N·m，接头和馈线之间用500N的拉力，接头无法从馈线上拉脱，馈线铜管内无铜屑。

4. 接头前后两部分之间旋紧力矩为15N·m，接头和馈线之间用400N的拉力，接头无法从馈线上拉脱，馈线铜管内无铜屑。

5. 各个N型接头之间使用力矩为13N·m的力矩扳手拧紧，且接头间没有错牙拧紧的情况，如图所示。

6. 各个DIN型接头之间使用力矩为20N·m的力矩扳手拧紧，且接头间没有错牙拧紧的情况。

技术细节

（1）馈线切割口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑。

（2）接头必须拧紧，在馈线上用人手大力拧动，应不会出现松动的情况，接头连接处应紧密，间隙应大于1毫米。

（3）馈线皮切削处的内导体表面应无明显和深的切割或划痕。

（4）接头包装内的所有配件必须全部使用到位，不能遗漏和少装。

（5）接头包封必须严密不进水。

（6）驻波比测试小于1.1。

（7）馈线接口必须平整光滑。

（8）胶带要缠绕光滑。

小结

需要强大的动手能力，专注细心的处理和检查。
