第七章 集成运算放大电路
1. 反馈电路的四种组态判断速通版(经验,只适用于大部分考试常考 电路,看命)
e出为流,c出为压,接b为并,不接为为串,一般都是负反馈
2.运放的计算
Auf=Au/(1+Au*F)
Uo=Auf*Ui
基于虚短虚断然后顺序分析即可,基于VCR
第六章 晶体管放大电路
1.晶体管判断
中间电位是基极b极,相差一个压降电压(0.7v是硅,0.3是锗)的是发射极e极,剩下那个是集电极c级。如果c级电压最大则为NPN,否则PNP
集电极与发射极都反偏则截止,都正偏则饱和。集电极反偏发射级正偏则放大,c-e+。
电流最大的为发射极,电流最小为基极,中间的为c级,e出NPN,e入PNP
放大倍数β=IC/IB
2.静态工作点的估算
(1)固定偏置电路
IBQ=(UCC-UBE)/RB
ICQ=β*IBQ
UCEQ=UCC-ICQ*RC
(2) 电流负反馈型偏置电路(多了一个RE)
IBQ=(UCC-UBE)/(RB+(1+β)RE)
ICQ=β*IBQ
UCEQ=UCC-ICQ*(RC+RE)
(3)分压式偏置电路(多了一个RE和RB2)
UBQ=RB2/(RB1+RB2)*UCC(求分压)
IEQ=(UBQ-UBE)/RE
ICQ=βIEQ/(1+β)=βIBQ
UCEQ=UCC-ICQ*RC-IEQ*RE
3.交流通路的参数计算
晶体管等效电阻rbe=rbb+(1+β)*26/IEQ //这里rbb通常会由题目给出,26是固定常数)
电压放大倍数Au=-(β(RC//RL))//(rbe+(1+β)RE)(如果没有RE的分母只需要rbe即可)
输入电阻Ri=RB1//RB2//(rbe+(1+β)RE)
输出电阻Ro=RC
源电压放大倍数Aus=Ri/(Rs+Ri)*Au (Rs为电压源内阻,通常由题目给出)
第五章 二极管
1.N型半导体——掺入五价杂质元素的半导体;
P型半导体——掺入三价杂质元素的半导体。
N型半导体中:
自由电子——多数载流子,简称多子,主要由杂质原子提供;
空穴——少数载流子,简称少子, 由本征激发形成。
P型半导体中:
空穴——多数载流子,简称多子,主要由掺杂形成;
自由电子——少数载流子,简称少子,由本征激发形成
2.PN结正偏:耗尽层变窄;
PN结反偏:耗尽层变宽。
二极管按照正常元件判断,有正确方向的电势差即可导通(这是理想情况,而压降情况需要大于材料压降并且其将分去压降的电压)
3.稳压管在未被击穿的时候将维持稳定的分压
第四章 正弦稳态电路
1.相量表达
对于电容i=Cdu/dt,映射到相量域后I`=jwCU`
电感u=Ldi/dt,映射后U`=jwLI`
电容阻抗1/jwc,电感阻抗jwL
映射为相量后正弦量可以使用电阻电路分析中的所有方法
区别仅在于运算的量由实数变为复数
2. 求解步骤
相量映射->KCL,KVL,VCR等方法求相映->列写表达式
3.正弦稳态功率
复功率S~=P+Qj,其中P为平均功率UIcosΘ,Q为无功功率UIsin Θ
功率因数pf=P/S=cos Θ,S为视在功率UI
4.串联谐振
条件:w=1/sqrt(LC)
特性阻抗p=wL=1/wc
品质因数Q=p/R
谐振电压UR=US,UL=jQUS,UC=-jQUS,这里均为相量运算
5.并联谐振
条件:与串联相同
品质因数Q=1/(wLG)
谐振电流IR=IS,IL=-jQIS,IC=jQIS,这里均为相量运算
第三章 动态电路的全响应
1.电容电感的特性
动态i(t)=Cdu(t)/dt,u(t)=Ldi(t)/dt
惯性u/i是时间的连续函数,i/u有限则du/dt,di/dt必定有限
记忆u(t)=u(t0)+1/C*∫(t0,t,)i(ξ)dξ,i(t)=i(t0)+1/L*∫(t0,t,)u(ξ)dξ
储能w=(L*i^2)/2,w=(C*u^2)/2
2.换路定则
变换前后,电容的电压与电感的电流不可能发生突变
3.三要素求解直流激励下一阶电路的全响应
1.求解初值r(0+),稳态值 r(∞)
2.求解时间常数τ=RC,τ=L/R
3.代入全响应公式
其中第一项为稳态响应,第二项为暂态响应
第二个公式中第一项为零输入响应
第二项为零状态响应
第二章 电阻电路分析法
1.等效变化
端口VCR完全一致,但内部的电路结构可以发生适当性的变化,类似于C++的封装概念
特别提示:电压源串联可以相加,电流源并联可以相加,注意方向

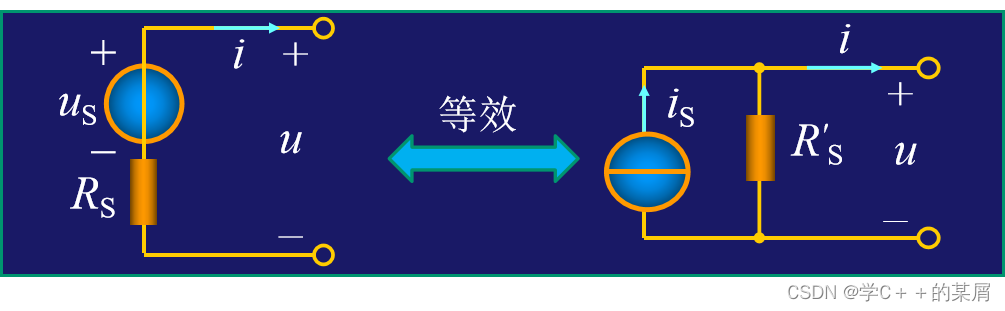

2.戴维南和诺顿的等效转化
注意方向一致性
3.网孔与节点分析
本质上是一种守恒的思想,注意分析到所有的进出入交互即可
网孔分析中需要注意互电阻需要考虑其他网孔的电流
4.叠加定理
在分析的时候只保留一个电压/电流源,把其他的独立电压源短路,独立电流源开路,求的一个响应的分量,最后把所有分量相加
5. 戴维南定理
1.求开路电压
2.所有激励源置零,求等效电阻)可选用加压求流法简化计算
诺顿定理与戴维南类似
第一章 基础
KCL,KVL
分析的时候一定要注意方向就行
还有一个小时就要开考了,祝我和想一起凹过电工的各位同志们顺利
