GPIO输出

STM32F103C8T6的GPIO输出

一、GPIO简介

 GPIO，全称General Purpose Input Output，即通用输入输出口。STM32F103C8T6共有16个GPIO口（GPIOA~GPIOE），每个GPIO口都有自己的控制寄存器，可通过寄存器写入控制字来控制GPIO口的状态。

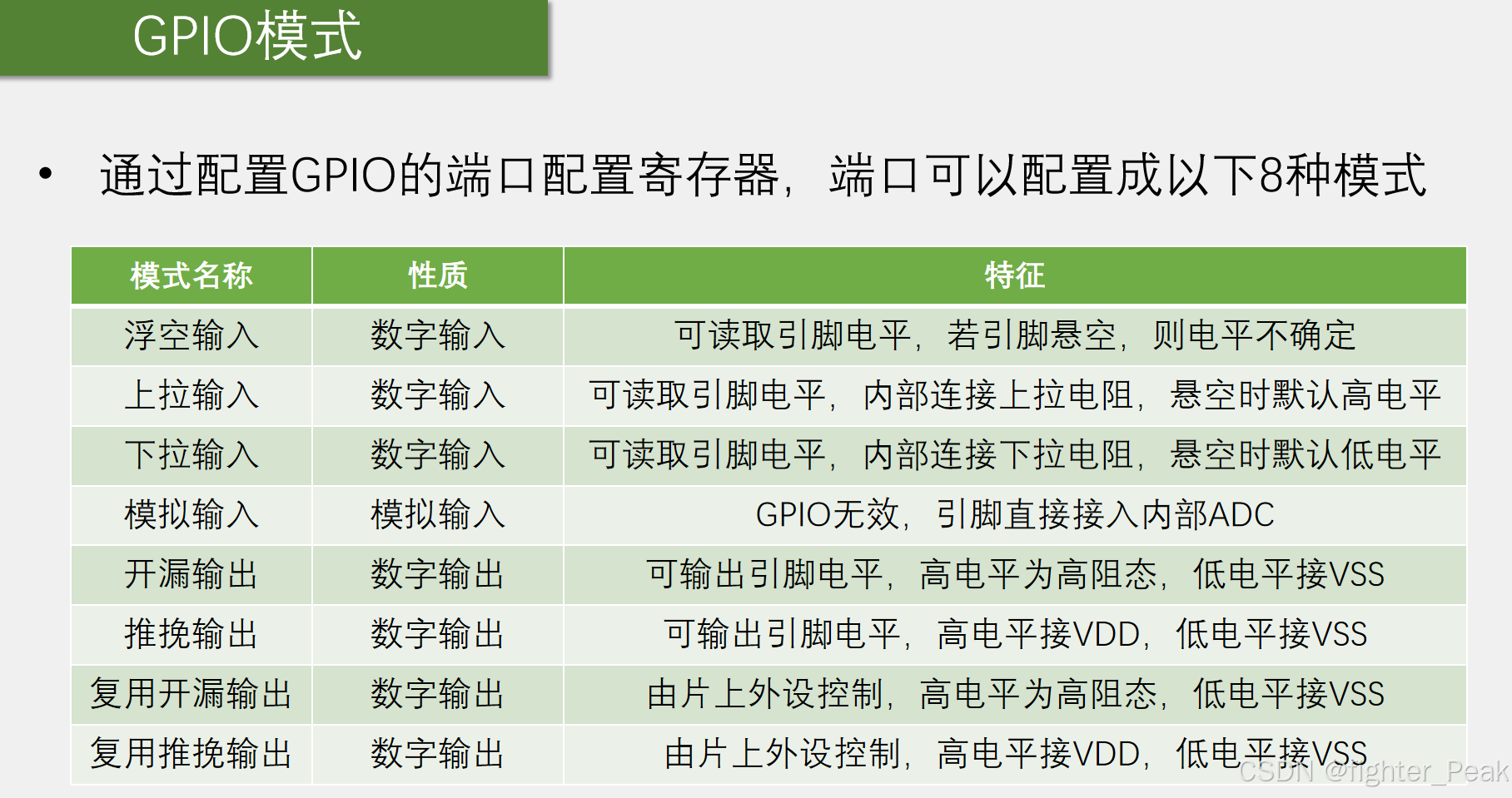

STM32F103C8T6的GPIO引脚电平为0~3.3V，部分引脚可达到5V。GPIO口可配置为多种输入输出模式，包括：

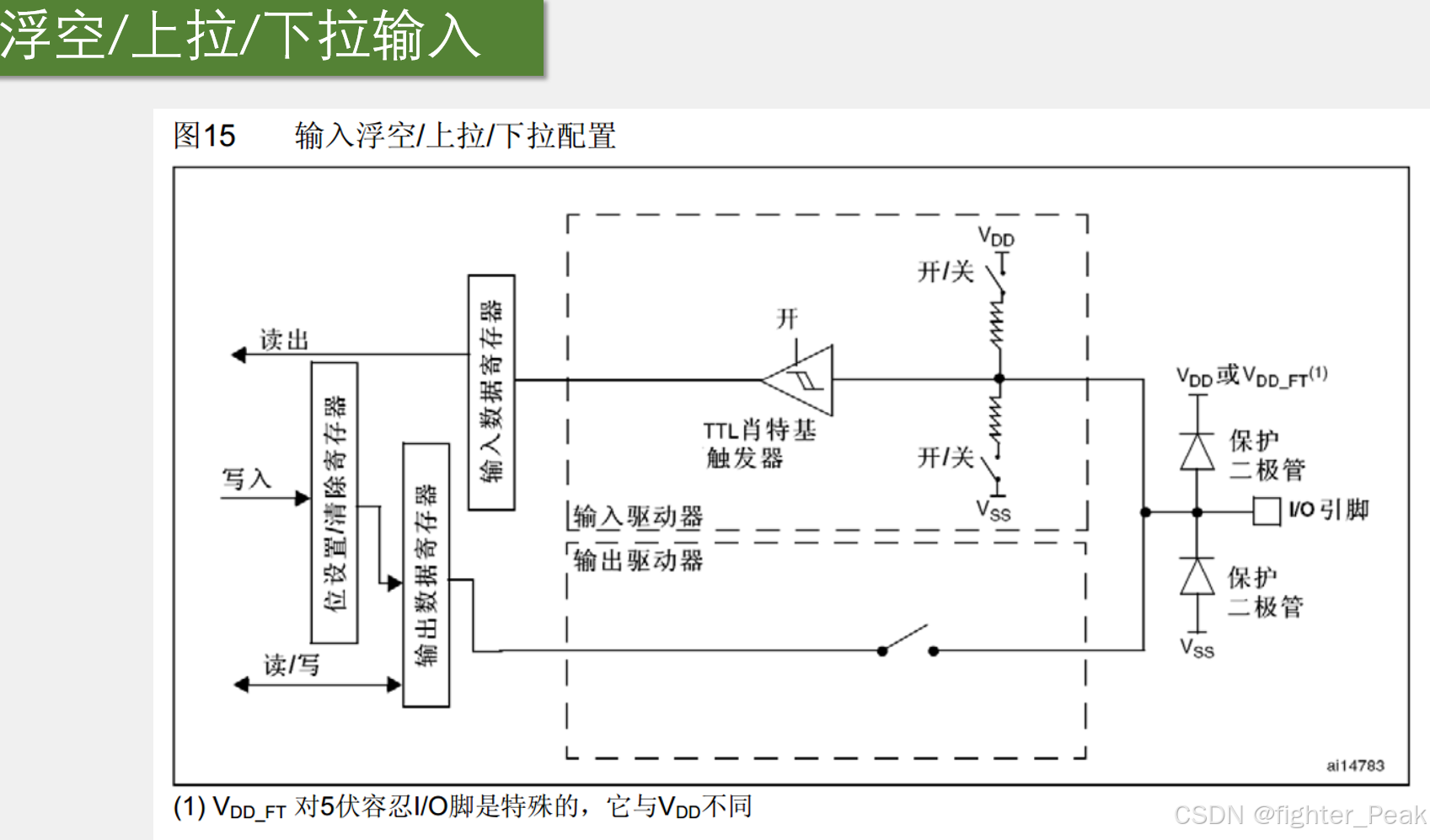

• 输入模式：悬浮输入（默认状态）、上拉输入、下拉输入、模拟输入（用于ADC采集）。

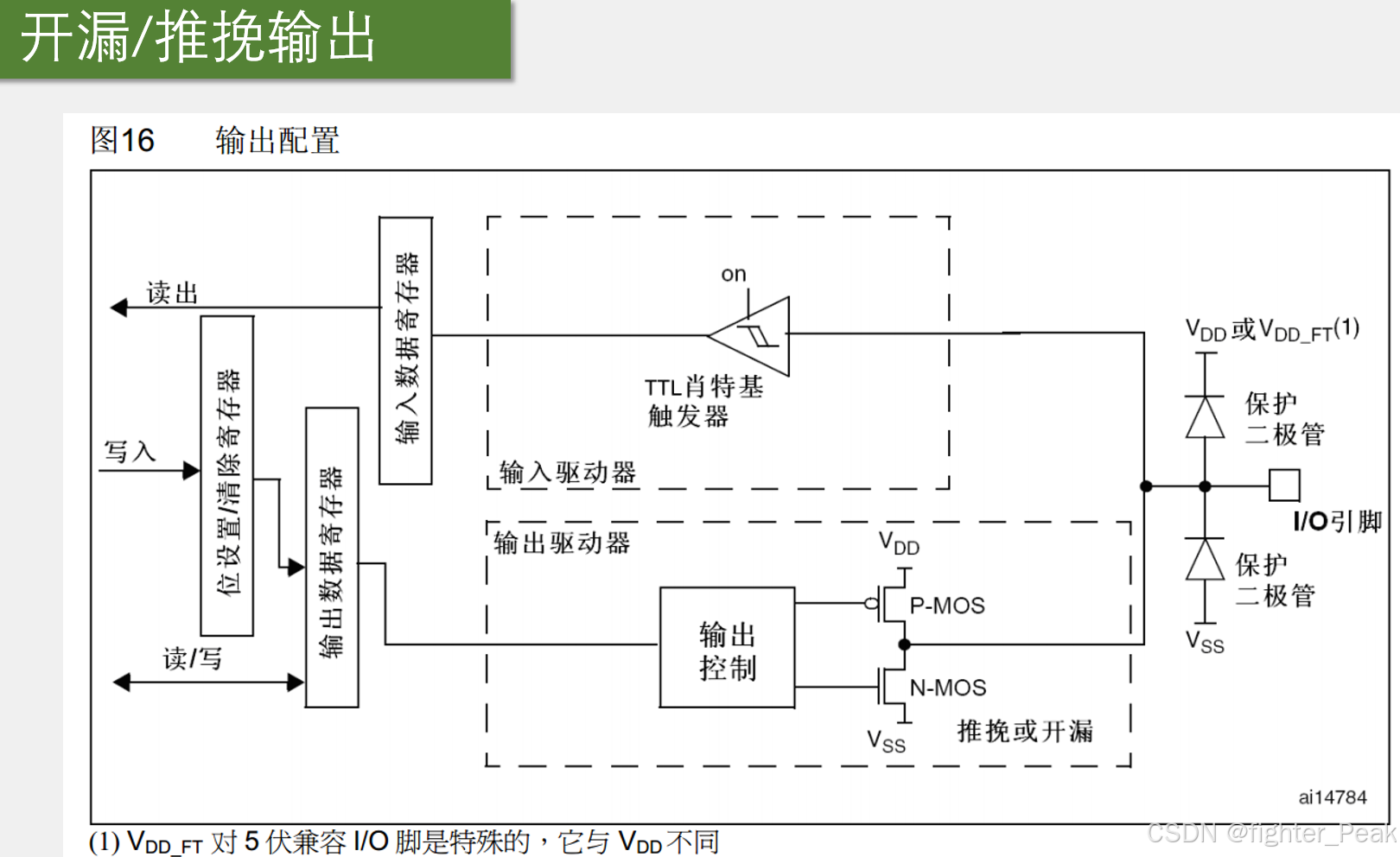

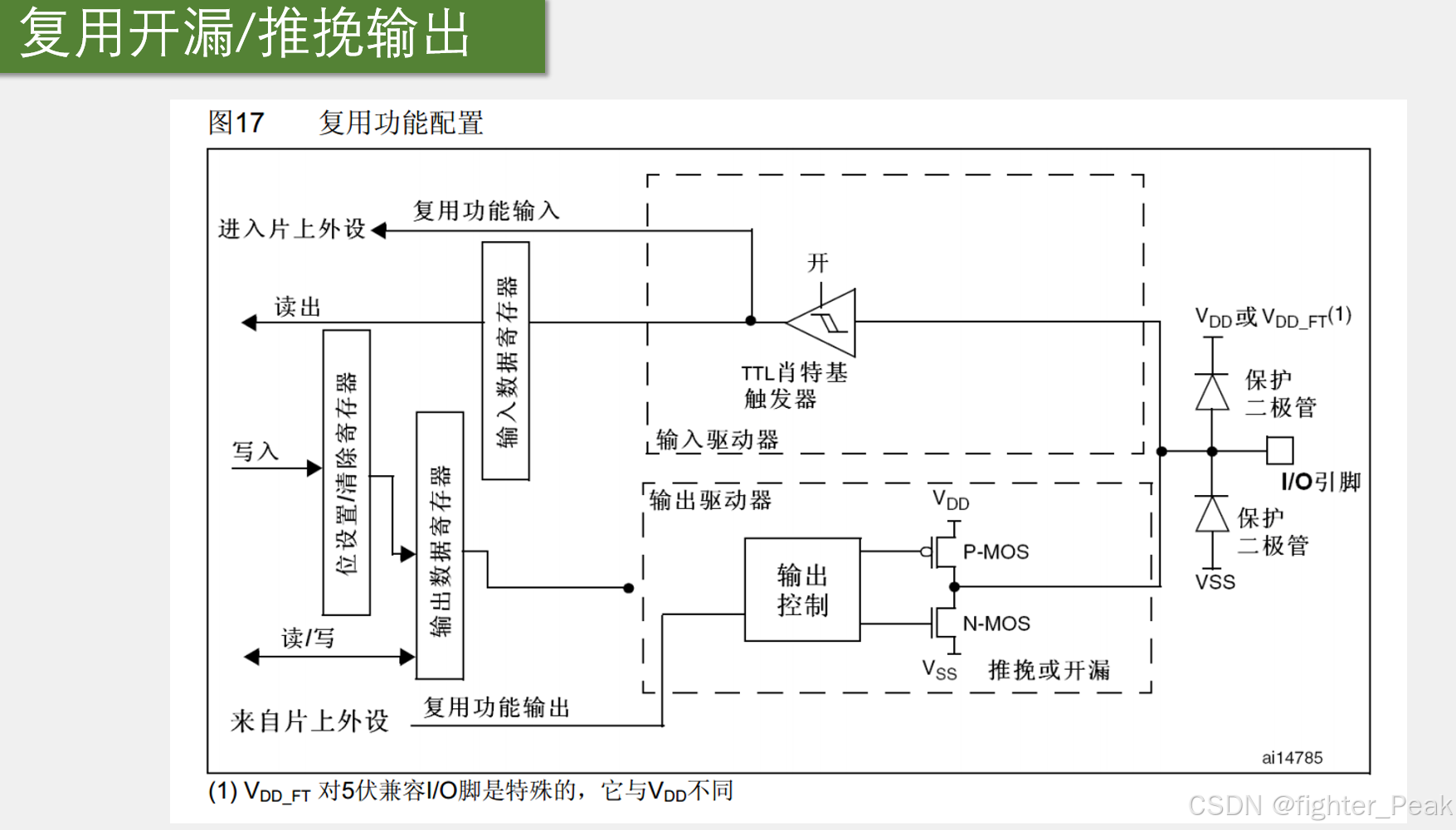

• 输出模式：推挽输出、开漏输出、复用推挽输出。
•
•
•
•
•

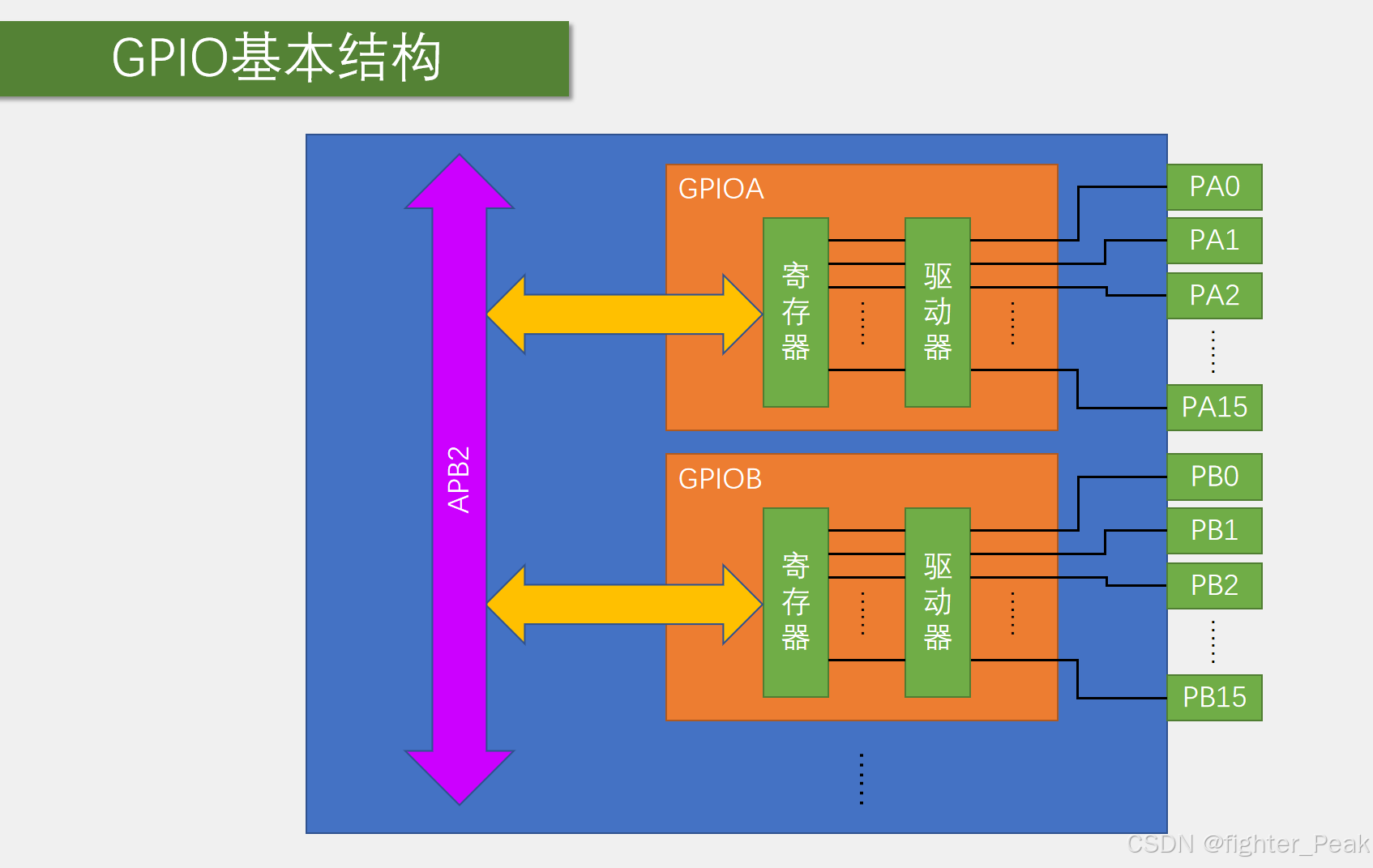

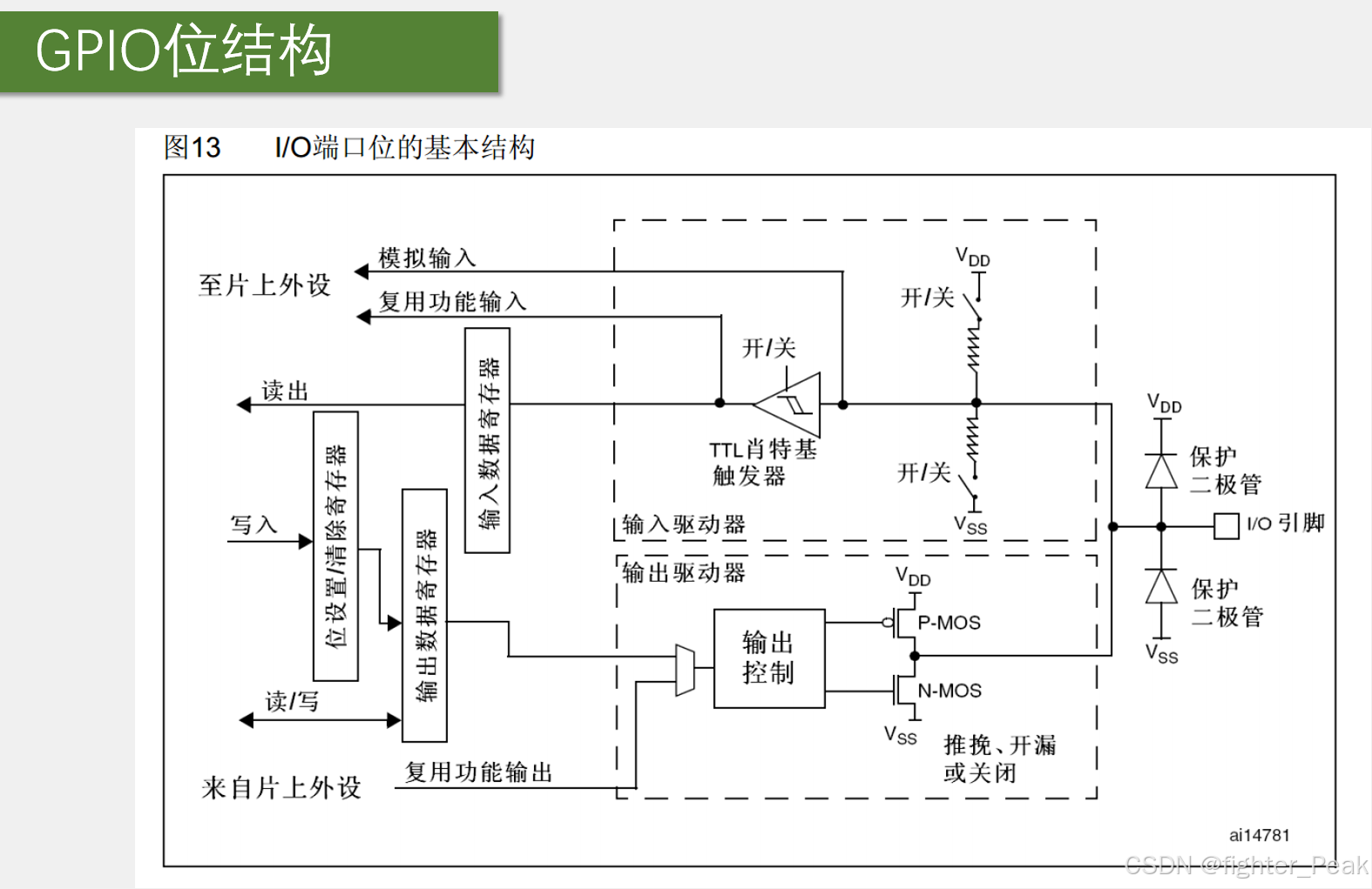

二、GPIO基本结构

STM32的所有GPIO都挂载在APB2外设总线。GPIO外设的命名按照GPIOA、GPIOB等，每个GPIO外设有16个引脚，编号从015，即PA0PA15。

三、GPIO输出操作步骤

1. 使用RCC开启GPIO时钟

   首先，需要使用RCC（Reset and Clock Control）里面的APB2外设时钟控制函数来开启GPIO时钟。例如，要开启GPIOA的时钟，可以使用以下代码：

   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

2. 使用GPIO_Init函数初始化GPIO

   接下来，需要调用GPIO_Init函数来初始化GPIO。初始化时需要配置GPIO的模式（输入、输出等）、引脚号、速度等参数。例如，要将GPIOA的第0脚配置为推挽输出模式，可以使用以下代码：

   	GPIO_InitTypeDef GPIO_InitStructure;
   	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
   	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出
   	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   	GPIO_Init(GPIOA, &GPIO_InitStructure);

3. 使用输出函数控制GPIO口

   最后，可以使用GPIO的输出函数来控制GPIO口的电平。常用的输出函数有GPIO_SetBits（设置高电平）、GPIO_ResetBits（设置低电平）、GPIO_WriteBit（设置指定电平）和GPIO_Write（写入16位数据）。例如，要点亮连接到GPIOA第0脚的LED灯，可以使用以下代码：

   GPIO_ResetBits(GPIOA, GPIO_Pin_0); // 设置GPIOA第0脚为低电平，点亮LED灯（假设LED灯负极接GPIO口）

四、代码

以下代码可用于通过GPIOA的第0脚点亮和熄灭LED灯：

	#include "stm32f10x.h" // Device header
	#include "Delay.h" // 延时函数库（需自行实现或引用）
	int main() {
	// 打开APB2的GPIOA时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	// 初始化GPIOA第0脚为推挽输出模式，速度为50MHz
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	while (1) {
	// 点亮LED灯，延时1秒
	GPIO_ResetBits(GPIOA, GPIO_Pin_0);
	Delay_s(1);
	// 熄灭LED灯，延时1秒
	GPIO_SetBits(GPIOA, GPIO_Pin_0);
	Delay_s(1);
	}
	return 0;
	}

五、注意

1. 引脚连接：确保LED灯或其他外设正确连接到GPIO引脚，并注意电源和地线的连接。
2. 延时函数：示例代码中使用了Delay_s函数来实现延时，该函数需要自行实现或引用其他延时库。
3. 保护电路：在连接外部设备时，注意添加必要的保护电路，如限流电阻、二极管等，以防止损坏STM32引脚或外部设备。
