SketchUp使用笔记

SketchUp使用笔记

一、快捷键

1.工具使用快捷键

• 空格键 (Space)：选择工具

• R：矩形工具

• L：线条工具

• A：圆弧工具

• C：圆形工具

• M：移动工具

• E：橡皮擦工具

• P：推拉工具

• S：缩放工具

• Q：旋转工具

• B：油漆桶工具（填充材质）

• F：偏移工具

• K：X射线模式

• H：手型工具（平移）

• Z：缩放工具

• T：测量工具

• G：创建组件

• Ctrl + T：打开材质窗口

• Shift + Alt + W：设置单位

2.视图控制快捷键

• O：轨道（绕轴旋转视角）

• H：平移（手形工具）

• Z：缩放工具

• Ctrl + Shift + E：缩放到窗口大小

• Ctrl + G：组装到上一级

• Shift + Z：缩放到全屏

• Shift + O：轨迹视图

• Alt + Shift + A：显示/隐藏剖面面板

• Ctrl + B：缩放窗口内容

二、工具

1.说明

标准的建模应该都在第一象限，即绿红蓝所围成的区域，绿色是北方，红色是东方，蓝色是上方。每一个版本的小人不同，用于模拟在现实世界中的大小比例。su中单击一个面选中这个面，双击选中这个面和它相连的线，三击选中整个物体，全选的话通用ctrl+A.

2.圆形与多边形

su中的圆是通过多边形来做的，所以如果感觉圆不够圆滑，可以先选中圆形，增加边数，再选取圆心位置，输入半径即可。所以多边形也是这样做的，如等边三角形，就是三条边的圆。

3.矩形

绘制矩形的时候输入长和宽可以自动调整，我们做立体图的时候可以通过方向键左右来调整矩形是哪个平面的。

4.推拉移动工具

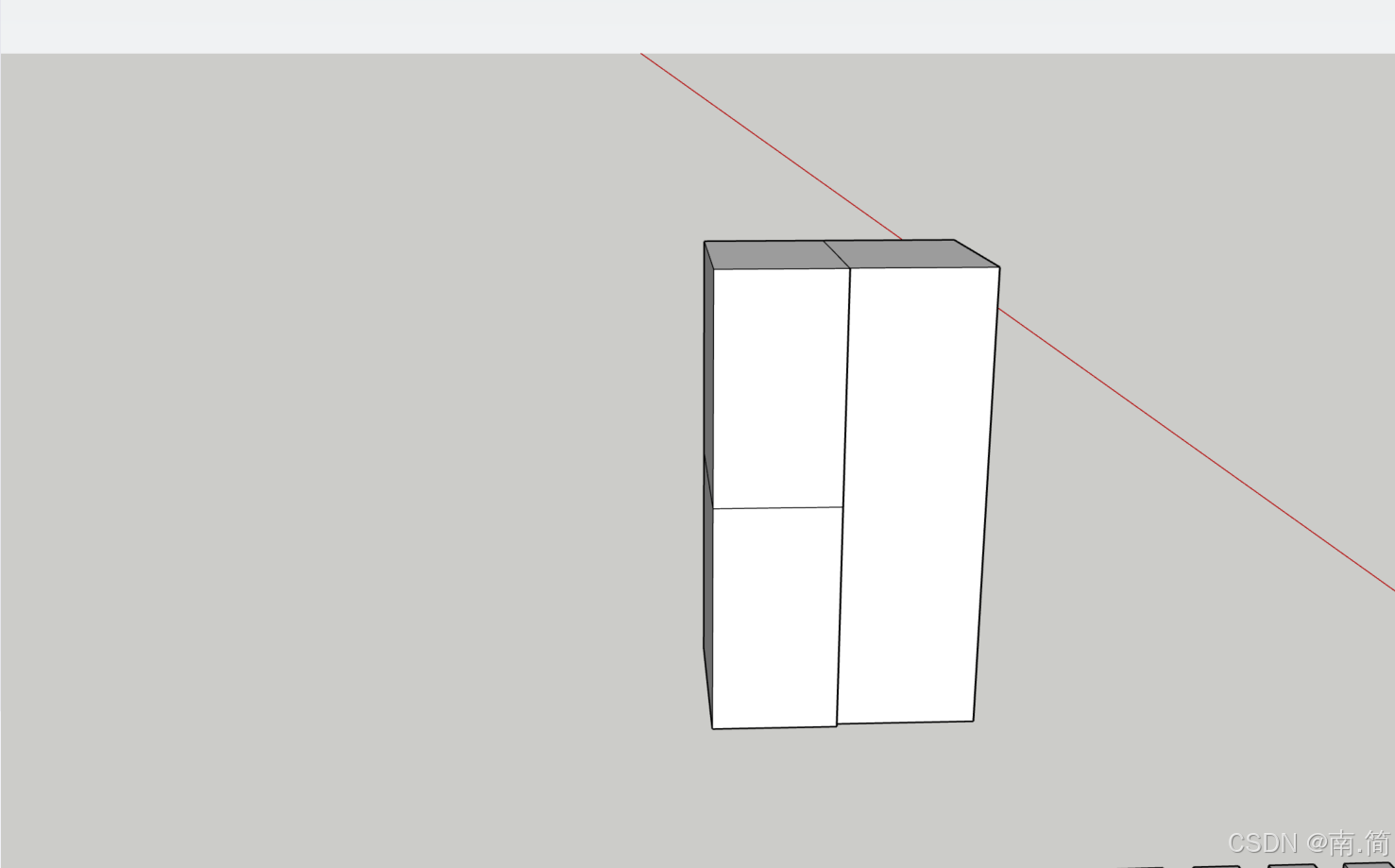

首先我们创建一个矩形，可以用拖拉工具拉成一个立体图形。如果想要在此基础上增加一个，就按一下ctrl键，此时就不再是增加原来的立体图形，而是新的一个。

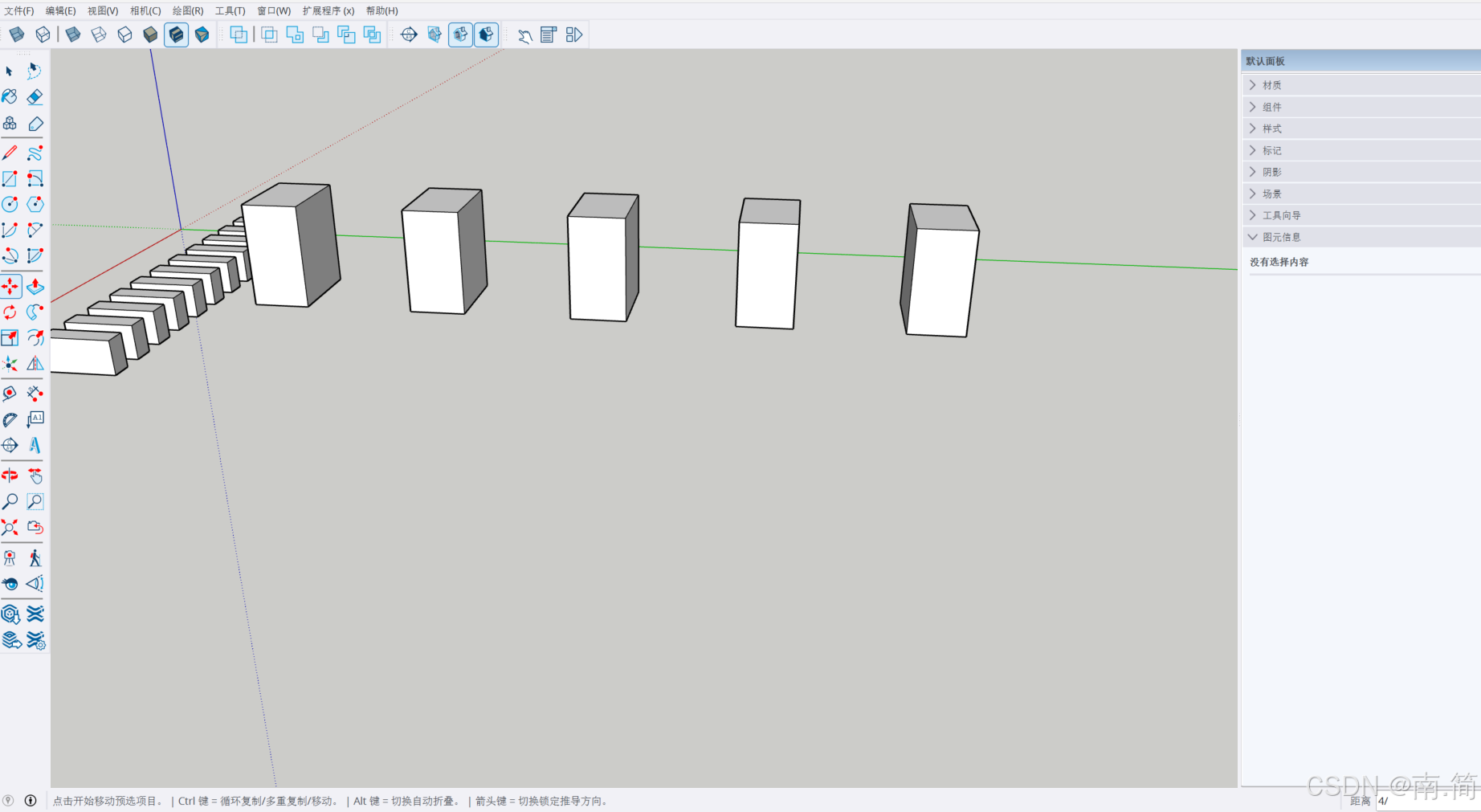

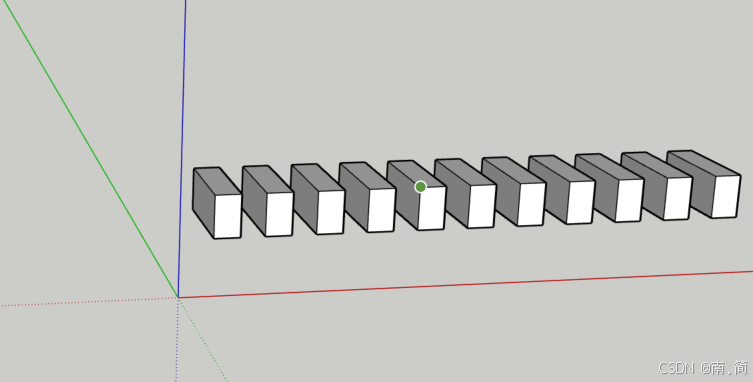

移动工具可以移动任何距离，直接输入就可以了，su中移动工具和复制工具是一样的，只需要选中移动工具，按一下ctrl就可以新增一个一样的立体图形。同时阵列功能也在移动工具里面，只需要重复一下复制功能，输入 n就会创建n+1份。下图中我输入了10，一共创建了11个一样的，可以用在小区或者其他需要重复建立的场景，这个就是等倍阵列。

等分阵列，同理先创建一个，然后复制过去一个，输入n/回车即可，等分成n+1份。

5.旋转工具

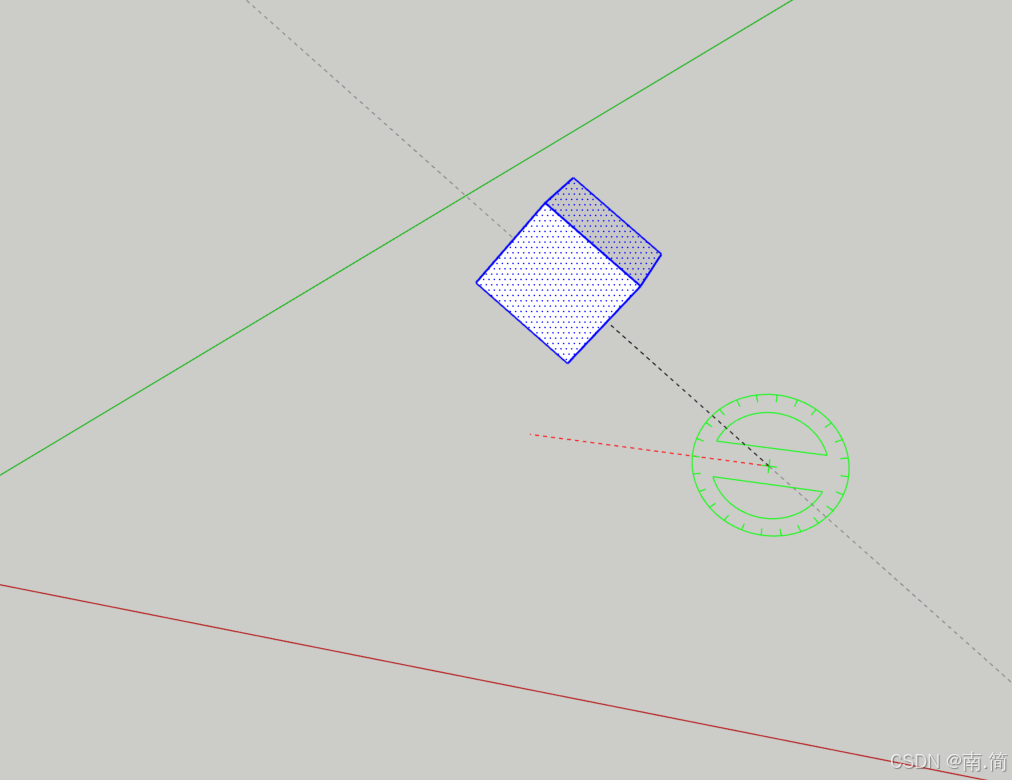

选中圆心，选中一条基准线就可以旋转了。不仅仅可以在一个平面旋转，还可以通过方向键在空中旋转。如下图所示

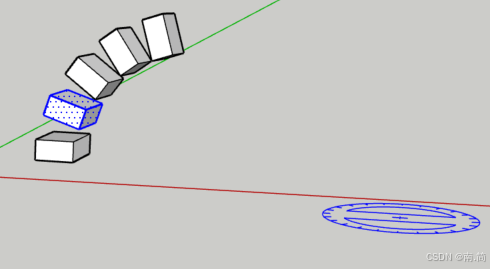

同理旋转工具必须选中这个物体才可以旋转，同时复制功能和阵列功能保持一致。

6.缩放工具

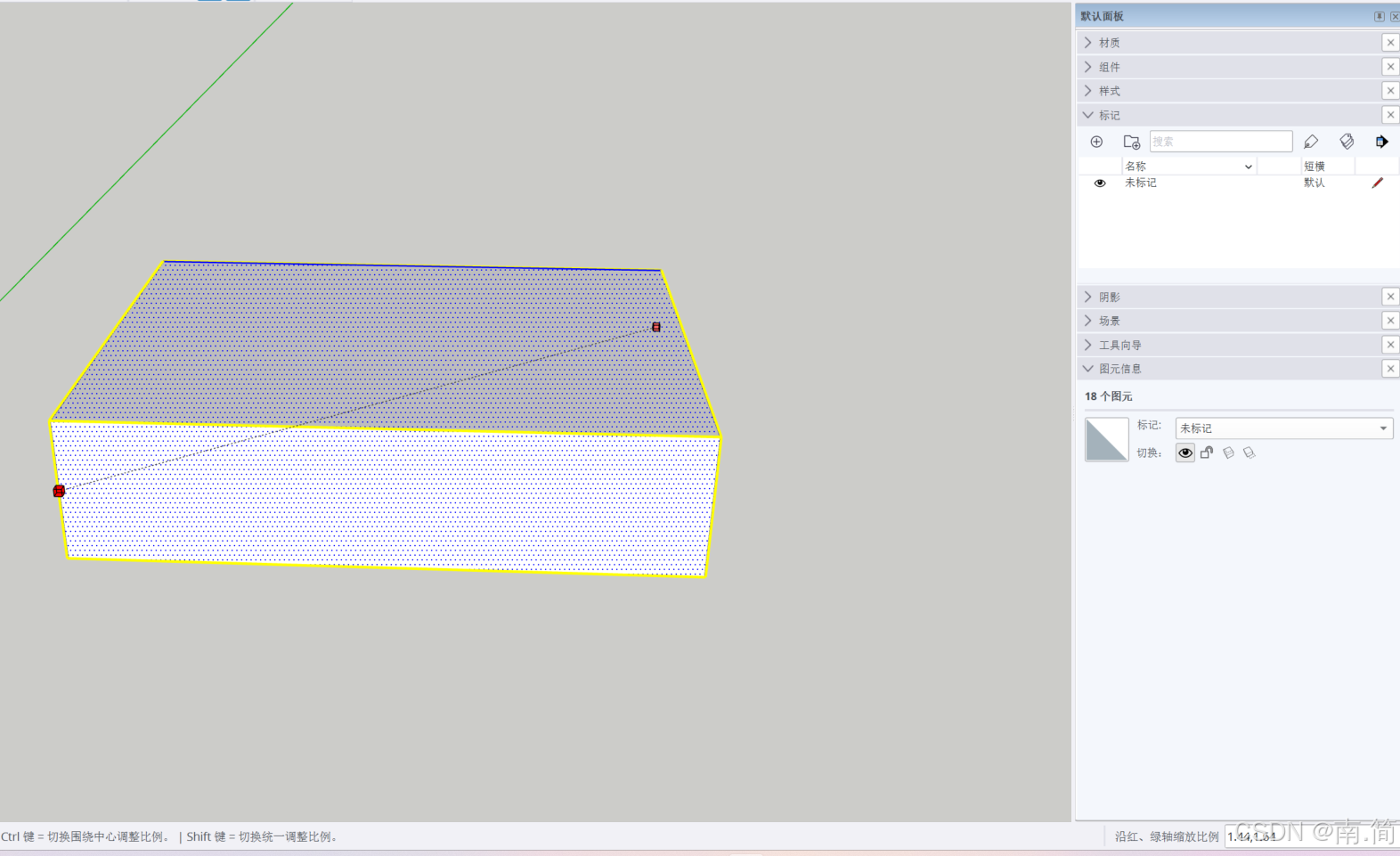

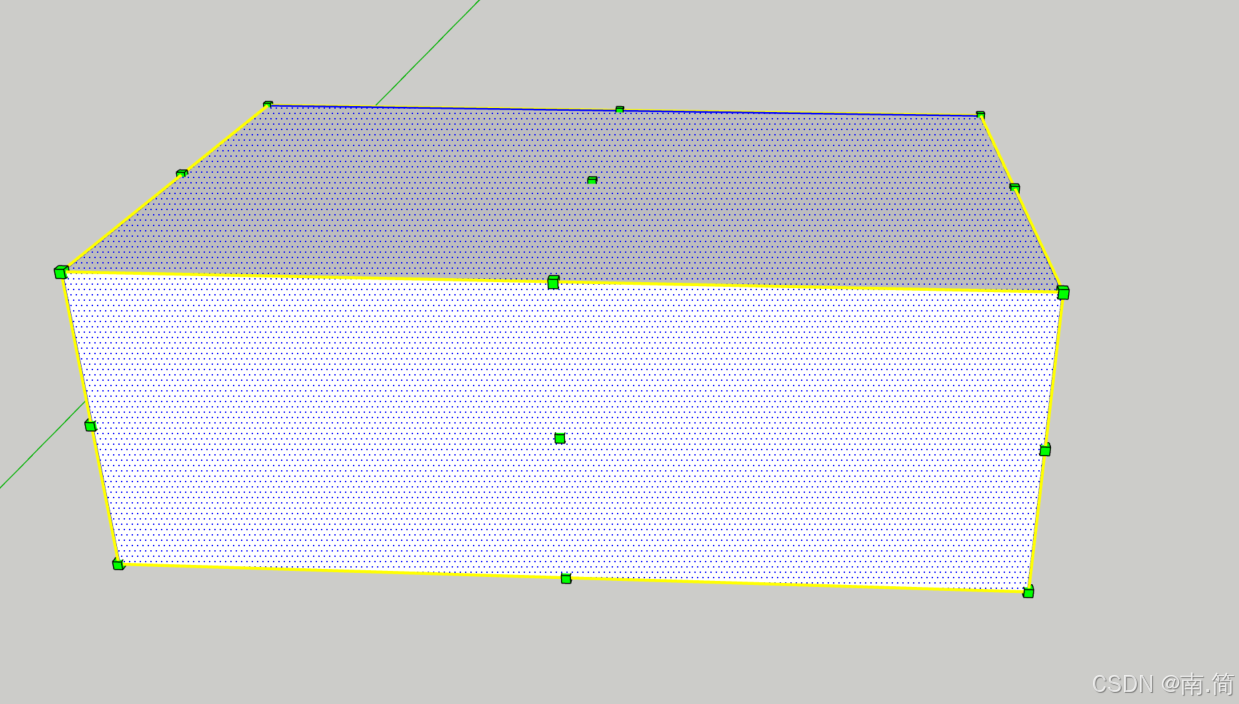

选中物体后点击缩放工具，会出现26个点，对应三种缩放方式。默认是选中的基点和对角点为基点的，可以按一下ctrl键换成选中的点和中心点为两个基点。

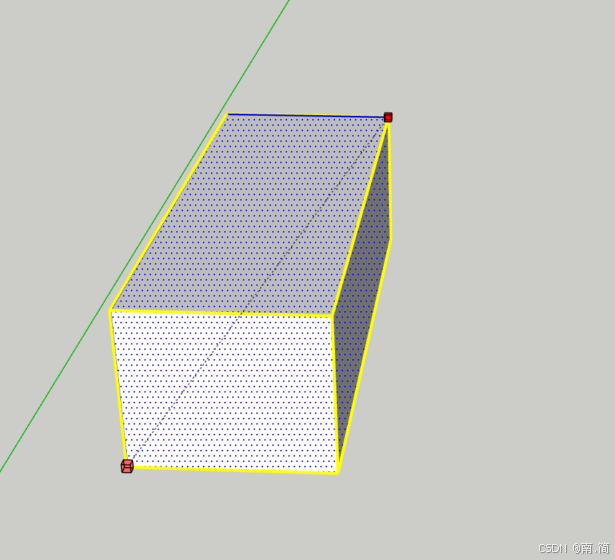

第一种是等比缩放，利用对角的两个点，输入变化的比例。

第二种是单轴缩放，使用六个面的中心点可以进行单轴缩放。

第三种是双轴缩放，这个只有一个轴不会发生改变，剩下两个轴会发生改变。

7.偏移工具

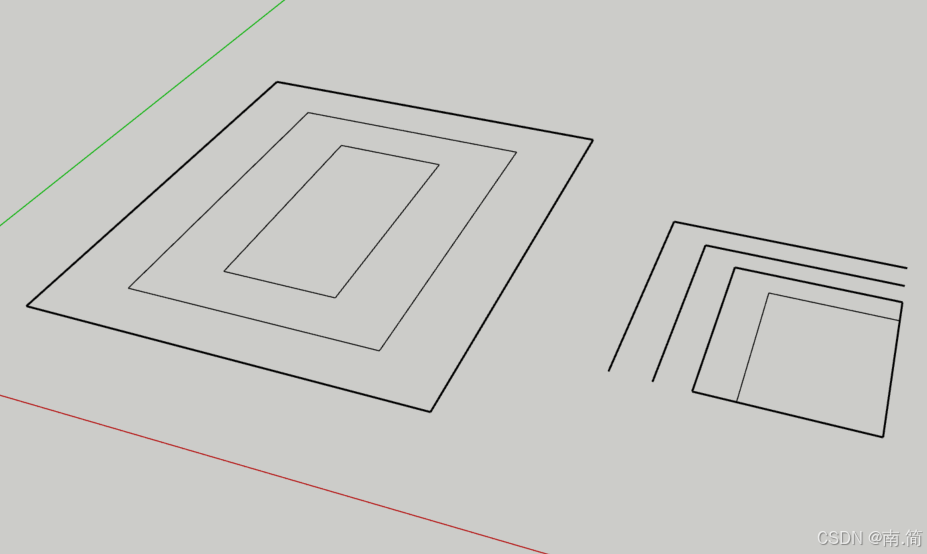

可以对两条及两条以上的线段进行偏移，如下图分别针对四条边和两条边进行偏移。

8.路径跟随工具

自己先画一条线，然后选中这条线，选择路径跟随，然后选中平面，就会进行路径跟随，效果如下。

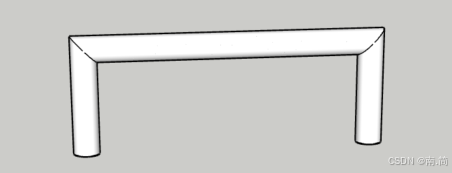

常用于绘制栏杆，只需要让圆绕着矩形进行路径跟随即可

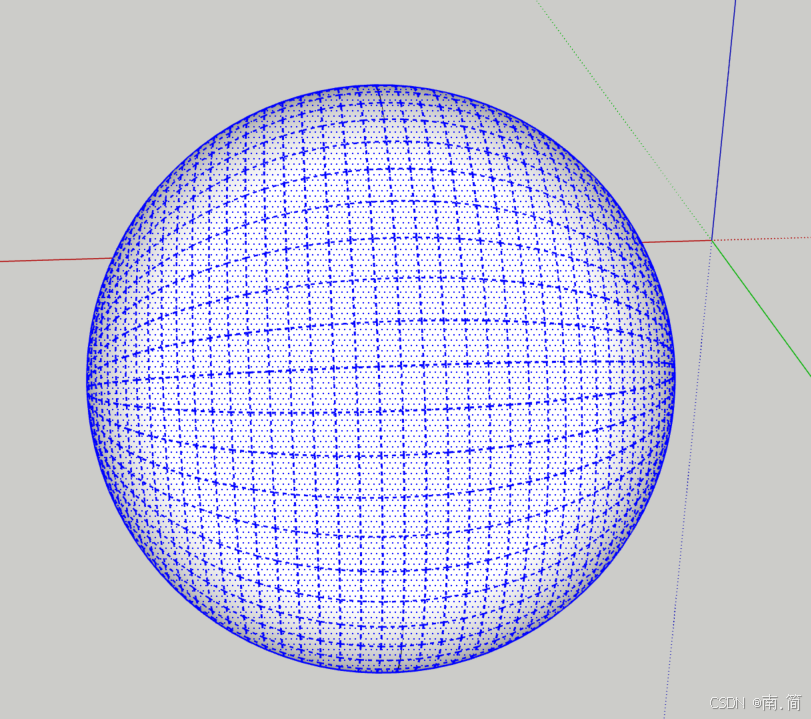

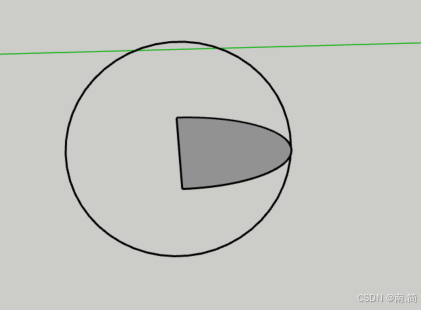

绘制球体：先绘制出圆和半圆，再让圆围绕半圆面的路径跟随。
