自从人类开始熟练应用电能开始，人类社会开始得到飞速发展，越来越多的电器产品应运而生，而步入21世纪以来，伴随着智能家居的飞速发展，在如今提倡低功耗、低能耗时代，无论是企业还是终端的用户对于能耗要求越来越高，一款好的家电产品，往往离不开能耗的这个关键词，能耗越低，代表着这款产品越优异，关于能耗这一项，对于仪器的测试精度比较高，一般测试仪器往往达不到精度要求，这也是测试的痛点。往往各大厂家在开发家电过程中硬性的技术指标，在出厂时，都是要经过严格的测试才能出厂，为此，各大厂家使出了浑身解数来提升自身产品的说服力。

而关于能耗主要是分为两种，一是待机功耗、二是额定功耗，待机功耗指的是家电在非工作但是在接带电的状态下面所产生的能耗，而额定功耗则是家电在正常使用中所产生的功耗，在家电指标中，额定功率是非常重要的，当设备实际达到的功率如果超过了额定功率，则设备可能会被烧坏，如果实际功率低于额定功率，则设备无法正常运转。

在实际的电路网络中，往往带有很多谐波分量。我们今天来教大家怎么利用仪器来获取想要的答案，让您轻松测量家电电器、照明灯具等，解决掉家电电器的测试痛点。

测试原理

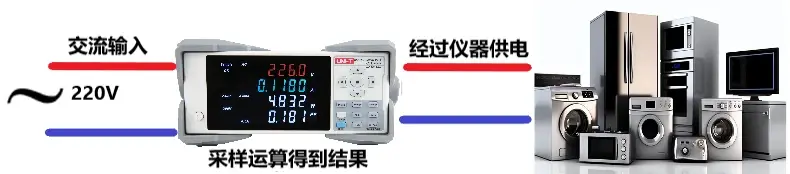

我们的家用市电从发电厂发电后，经过电网传输到达变电站降压后得到我们日常使用的家用市电，我们的家用电器使用市电进行供电，那么在市电与电器供电的线路中接入我们的仪器，以此来测量我们的家电器能耗。

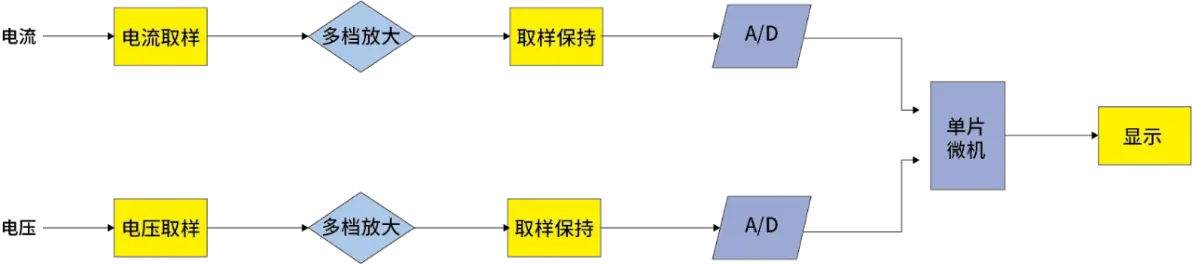

▲ 测试基本原理图

被测电压信号通过电压传感器后，信号降低为弱信号，根据信号大小，由微型计算机控制，进行程控多量程放大，并通过采样保持器，由模拟/数字转换器A / D把电压信号转换成数字信号，并把数字传输至微型计算机，计算出电压真有效值(URMS)并把数值输出到显示器显示。

电流信号通过电流传感器后，信号转换为弱电压信号，同被测电压一样，经过多档选择程控放大、采样保持、A/D转换,在微型计算机里计算出电压真有效值(IRMS)并把数值输出到显示器显示。

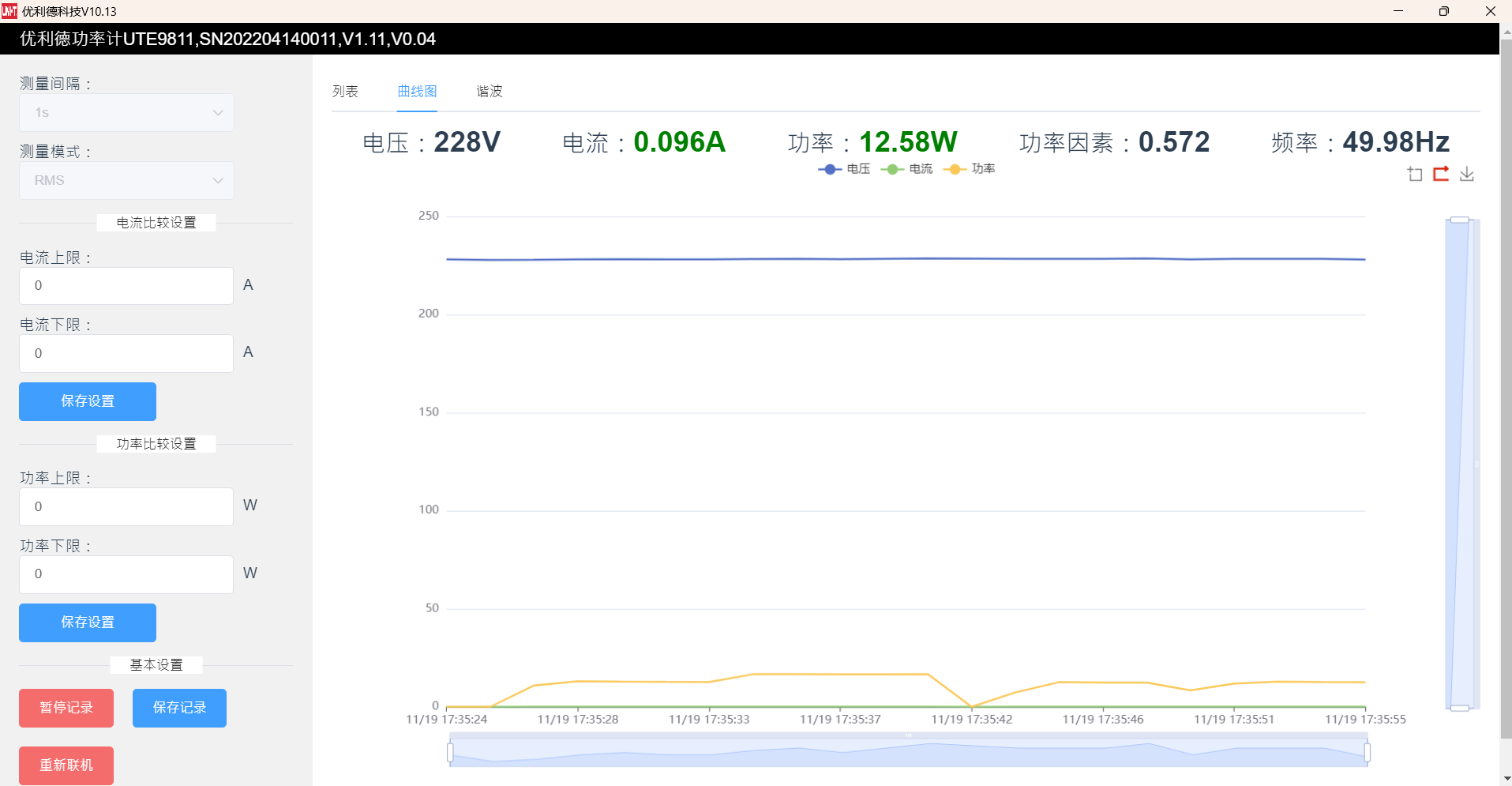

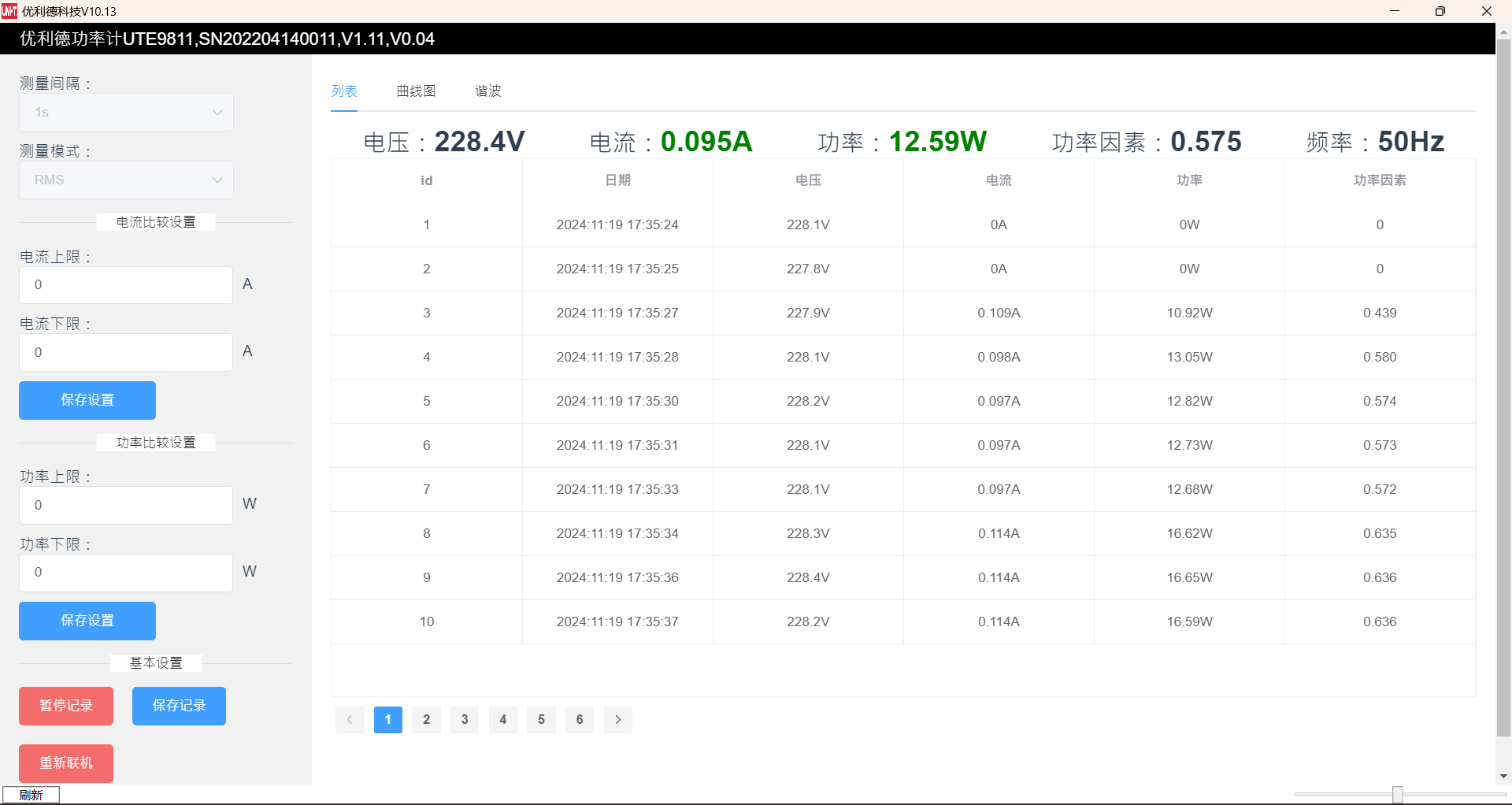

仪器在接入家电电路网路中通过测试设备所实时消耗的电压电流进行运算，从而得到电压电流功功率因数等参数值。

在测试能耗时还有一个会影响我们能耗高低的因数，那就是谐波分量。我们的市电电网中往往带有很高的谐波分量、而这些谐波分在接入电器中不能将其测试出来并针对性的将其滤掉，会对我们的电器产品的产生很大的危害，如会增加电器的附加损耗，降低效率，加速设备的绝缘老化，缩短电器的使用寿命等。谐波如下图谐波分量和谐波分解图所示。

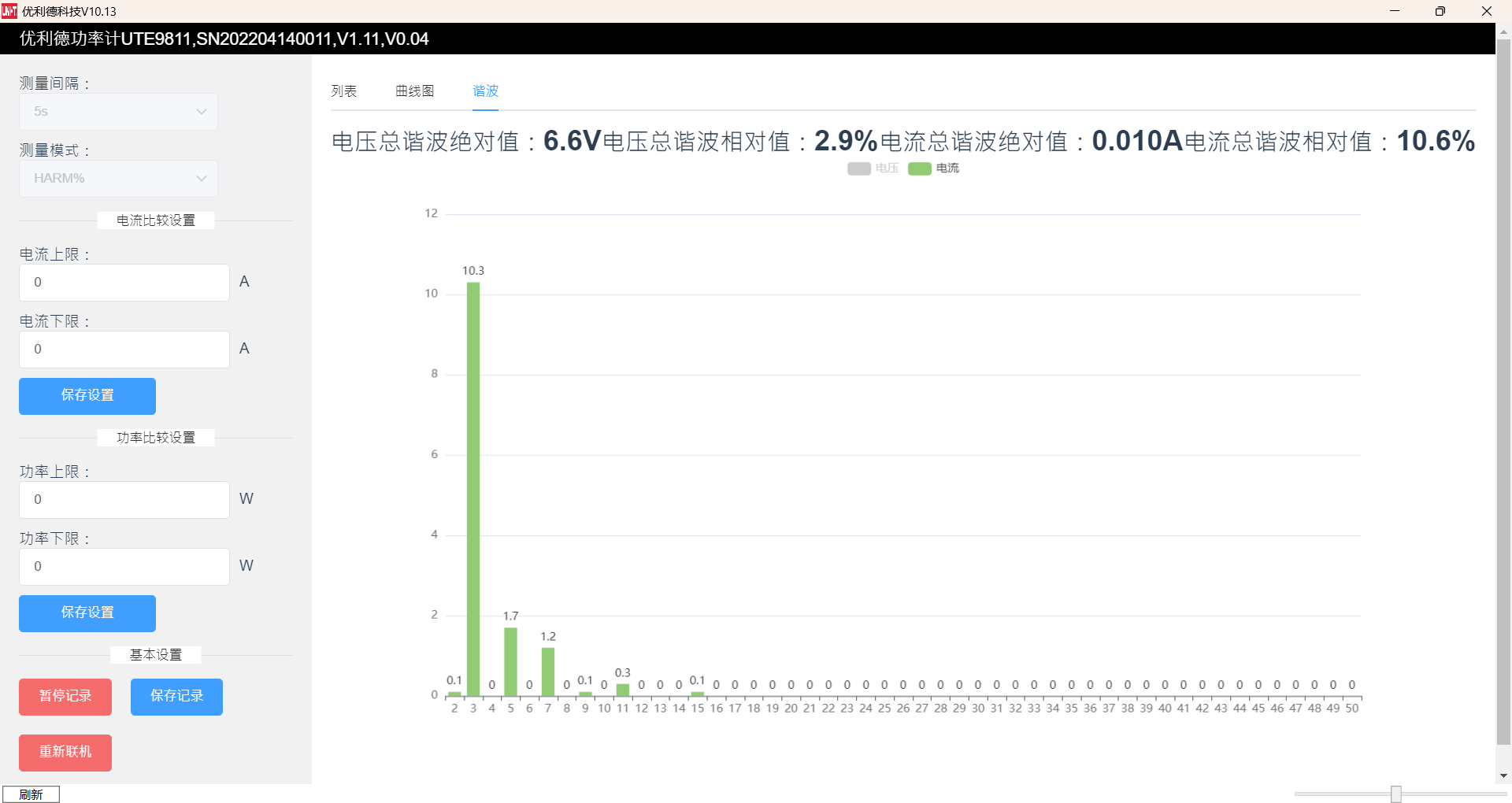

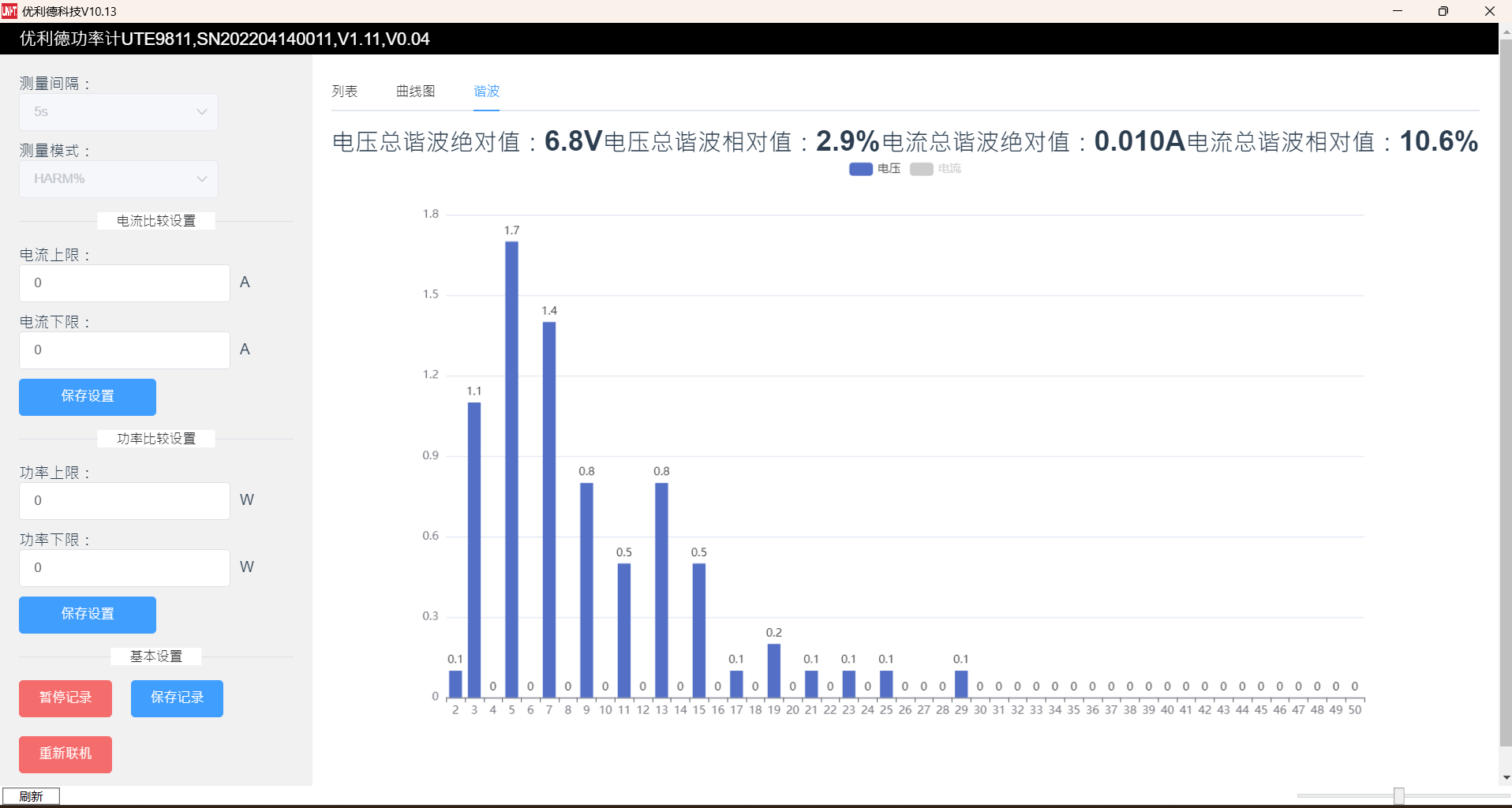

谐波分量图-左谐波分解图-右

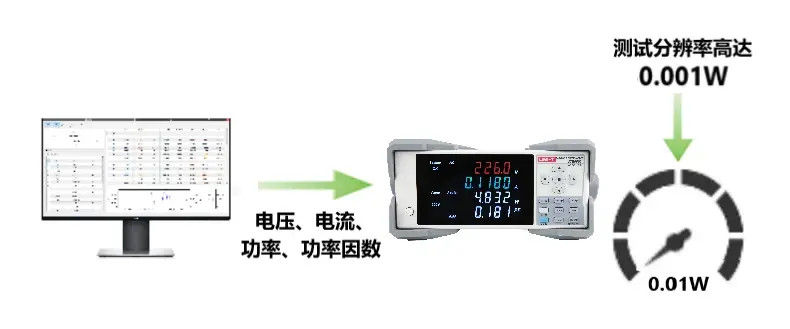

对于电网中波动的电压电流，测量仪器必须能防止谐波分析时出现的频率混叠现象。同时，其采样频率需同步跟踪输入信号的基本频率，从根源上杜绝频谱泄露现象的产生。为了保证谐波测量的可再现性，我们利用UTE9800系列智能电参数测试仪根据基波的频率、电压、电流分别测量到最多50次谐波。这款产品不论是总谐波绝对值（THD）、还是总谐波的相对值（THD%）、各次数的谐波含量等均可测量。
