计算机组成原理笔记(五)——2.1数值数据的表示

在计算机中，采用数字化方式来表示数据，数据有无符号数和带符号数之分，其中带符号数根据其编码的不同又有原码、补码和反码3种表示形式。

2.1.1计算机中的数值数据

计算机中所有数据最终都以二进制形式存储。数值数据分为 无符号数 和 带符号数，而带符号数有 原码、补码、反码 三种表示形式。以下分步骤详细说明：

一、无符号数（Unsigned）

定义：所有二进制位均为数值位，没有符号位。
表示范围：

• 8位二进制：0 ~ 255
• 16位二进制：0 ~ 65535

用途：适用于仅处理非负数的场景（如地址运算、像素值）。

二、带符号数（Signed）

核心思想：最高位为符号位，0表示正，1表示负。数值位为剩余位。

1. 原码（True Form）

规则：

• 正数：符号位为0，数值部分为绝对值。
• 负数：符号位为1，数值部分为绝对值。

缺点：

• +0（0000 0000）和 -0（1000 0000）存在两种表示，导致运算复杂。
• 直接加减法需处理符号位，硬件设计复杂。

示例（8位）：

• +5 → 0000 0101
• -5 → 1000 0101

2. 反码（One’s Complement）

规则：

• 正数：与原码相同。
• 负数：符号位保持1，数值位逐位取反。

示例：

• -5 的反码 = 1111 1010
• 缺点：仍然存在 +0（0000 0000）和 -0（1111 1111）。

3. 补码（Two’s Complement）

规则：

• 正数：与原码相同。
• 负数：反码 + 1（忽略最高位溢出）。

优点：

• 解决±0问题，统一运算规则。
• 实现加减法的统一处理。

示例（8位）：

• -5 的补码：

三、进制转换

数值在计算机中存储前需转换为二进制，但编写代码时可写为十进制、八进制（前缀0）、十六进制（前缀0x）。

进制转换示例（十进制→二进制）：

• 27₁₀ → 11011₂

四、补码的加减法（关键！）

计算机通过补码统一加减法：

• 加法：直接按位加，溢出位舍弃。
• 减法：A - B 转换为 A + (-B) 的补码加法。

示例（8位）：

• 5 - 3 = 5 + (-3)
5 补码：0000 0101
-3 补码：1111 1101

    0000 0101
  + 1111 1101
  ------------
    0000 0010 → 2₁₀（舍弃溢出）


总结

类型	表示方法	示例（8位，-5）
原码	符号位 + 绝对值的二进制	1000 0101
反码	符号位不变，数值位取反	1111 1010
补码	反码 + 1	1111 1011

通过流程图和示例，可以清晰理解数值数据的存储与运算原理。补码机制是计算机高效处理负数的关键设计！

2.1.3原码表示法

原码是计算机中表示带符号数的最基本方法，适用于整数和小数。其核心特点是 符号位与数值位分离处理。以下是详细的实现规则、特点分析及流程图辅助说明：

一、原码定义

原码由 符号位 + 绝对值的二进制 构成，符号位为0表示正数，符号位为1表示负数。

1. 纯小数的原码

$$[X{]}_{\text{原}}=\{\begin{array}{ll}X& \text{如果 }0\le X<1\\ 1-X& \text{如果 }-1<X\le 0\end{array}$$

• 示例：
  • $X=+0.1011$ ⇒ $[X{]}_{\text{原}}=0.1011$
  • $X=-0.1011$ ⇒ $[X{]}_{\text{原}}=1-(-0.1011)=1.1011$

2. 纯整数的原码

$$[X{]}_{\text{原}}=\{\begin{array}{ll}X& \text{如果 }0\le X<2^n\\ 2^n+|X|& \text{如果 }-2^n<X\le 0\end{array}$$

• 示例（8位整数）：
  • $X=+13$ ⇒ $[X{]}_{\text{原}}=00001101$
  • $X=-13$ ⇒ $[X{]}_{\text{原}}=10001101$

二、关键特点

1. 零的表示不唯一：

   • $[+0{]}_{\text{原}}=00000000$，$[-0{]}_{\text{原}}=10000000$
   • 导致运算需额外处理零问题（如比较时需判断两种情况）。

2. 数值范围对称：

   • n位带符号整数：$-(2^{n-1}-1)\le X\le 2^{n-1}-1$
   • n位小数：$-(1-2^{-(n-1)})\le X\le 1-2^{-(n-1)}$

3. 符号位独立性：

   • 运算时需拆分符号位和数值位：加减法需单独处理符号，复杂度高。

4. 硬件实现复杂度：

   • 加减法需要多步判断，乘除法规则简单（直接按有符号位运算）。

三、原码转换流程

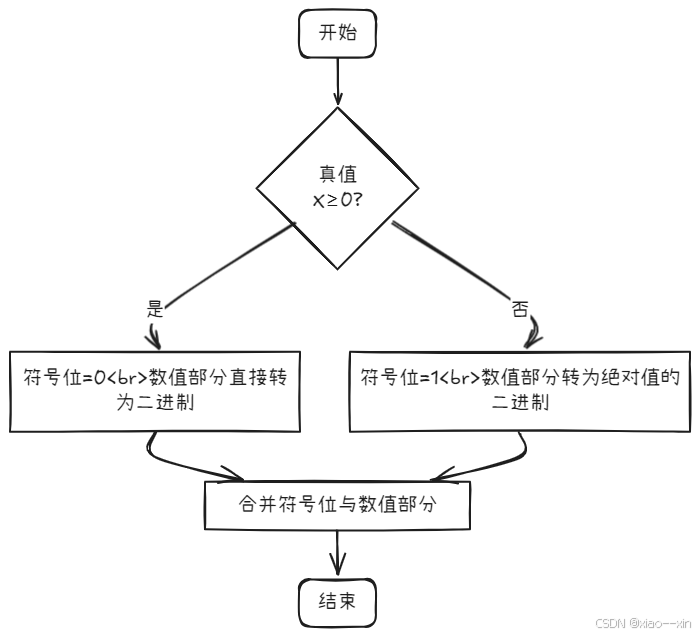

以下为真值 $X$ 转换为原码的流程图及步骤说明：

转换步骤示例（以X = -13 / 8位整数为例）：

1. 符号位确定：负数 ⇒ 符号位1
2. 绝对值转为二进制：13 → 00001101
3. 合成原码：符号位1 + 绝对值位0001101 → 10001101

四、原码的运算与局限性

1. 加减法问题（必须分开处理）：

   • 原码加法：需判断符号位是否相同，不同时转换为减法。
   • 原码减法：转换为加法，可能导致结果符号多次翻转。

2. 乘法优势：

   • 直接取绝对值相乘，符号位单独处理（异或操作）。
   • 示例（$-0.1011\times +0.1101$）：
     • 符号位：1 ⊕ 0 = 1
     • 数值位：0.1011 × 0.1101 → 直接二进制乘法

五、原码与其他机器数的对比分析

特性	原码	补码	反码
零的表示	不唯一（±0）	唯一（单0）	不唯一（±0）
符号位处理	独立判断	参与运算	参与运算
加减法实现	复杂（需分支）	统一加法实现	类似原码但有进位
硬件电路复杂度	高	低	较高

六、应用场景

• 特殊运算场景：FPU浮点数尾数运算（需要高精度符号位处理）。
• 教学与理解基础：学习计算机符号表示的基本模型。
• 非实时系统：早期简单硬件设备中偶有应用。

总结

原码作为最直观的符号表示方法，其设计直观但运算复杂性高，现代计算机多用补码替代。理解原码是掌握补码、反码的基础，特别需注意零的双重表示带来的潜在问题。

2.1.4补码表示法

为了深入理解补码表示法，我们将从概念、转换方法、运算规则、溢出判断以及实际应用等多个角度进行全面讲解，并结合流程图辅助理解。

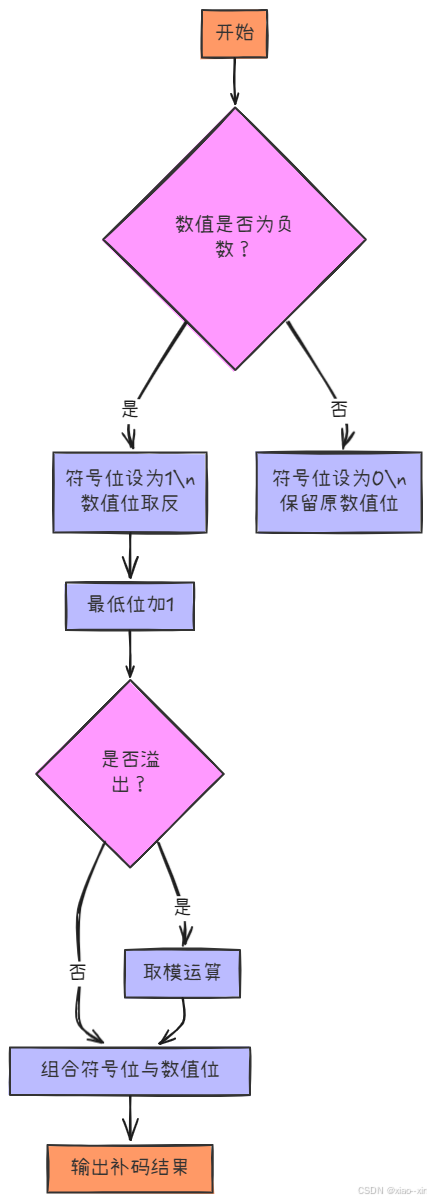

流程图说明：

1. 开始节点标识流程起点
2. 判断数值符号：首先确定待转换数的正负
3. 负数处理分支：
   • 符号位置1
   • 数值位按位取反
   • 最低位加1
   • 检查溢出时执行模运算(按2^n+1取模)
4. 正数处理分支：
   • 符号位置0
   • 原始数值位不做修改
5. 最终组合符号位和数值位生成补码
6. 所有路径汇聚到结束节点输出最终补码

一、补码定义与数学基础

1. 模运算（Modular Arithmetic）

• 模（Module）：计量系统的容量，如时钟的模为12。
• 同余（Congruence）：若 $A=B\mathrm{mod}M$，则 $A$ 和 $B$ 在模 $M$ 下等价。
  • 例：$8+10=18=6\mathrm{mod}12$，时钟自动回绕。

2. 补码的思想

• 将负数表示为模与绝对值的差，使得加法和减法统一：
  $X_{\text{补}}=\{\begin{array}{ll}X& \text{if }X\ge 0\\ 2^n+X& \text{if }X<0\end{array}$

二、补码的表示方法

1. 纯小数的补码

• 范围：$-1\le X<1$
• 公式：
  $$[X{]}_{补}=\{\begin{array}{ll}X& 0\le X<1\\ 2+X& -1\le X<0\end{array}(\mathrm{mod}2)$$
• 示例：$X=-0.1010\to [X{]}_{补}=10-0.1010=1.0110$

2. 纯整数的补码

• 范围：$-2^n\le X<2^n$
• 公式：
  $$[X{]}_{补}=\{\begin{array}{ll}X& 0\le X<2^n\\ 2^{n+1}+X& -2^n\le X<0\end{array}(\mathrm{mod}{2}^{n+1})$$
• 示例：$X=-5\to [X{]}_{补}=100000-101=1111011$（8位补码为 11111011）

3. 补码零的唯一性

• $[+0{]}_{补}=[-0{]}_{补}=0$，消除原码中零的二义性。

三、补码的转换与快速算法

1. 正数的补码

• 与原码、反码相同。例如，$+5_{10}={\text{00000101}}_2$。

2. 负数的补码

• 常规方法：反码加1
  • 原码 → 反码（符号位不变，其余取反） → 补码（+1）。
• 快捷方法：（针对纯小数或整数）
  • 从最低位向右找到第一个 1，左侧各位取反，右侧全部保留。
    示例：
    $\text{原码：1.1110011000}\to \text{补码：1.0001101000}$

四、补码的加减运算

1. 运算规则

• 符号位参与运算，运算结果自动取模。
• 加法：$[A+B{]}_{补}=[A{]}_{补}+[B{]}_{补}\mathrm{mod}{2}^{n+1}$
• 减法：$[A-B{]}_{补}=[A{]}_{补}+[-B{]}_{补}\mathrm{mod}{2}^{n+1}$

2. 示例：补码减法（$7-5\to 7+(-5)$）

• $\text{7的补码 = 00111},\text{-5的补码 = 11011}$
  $$\begin{array}{rl}00111& +11011\\ & =100010(\text{舍弃溢出位})\\ & =00010(\text{十进制 }2✓)\end{array}$$

五、溢出检测

1. 双符号位法（变形补码）

• 溢出条件：若结果符号位为 01（正溢出）或 10（负溢出）。
• 逻辑电路：溢出信号由两位符号位的异或产生。

2. 进位判断法

• 溢出公式：
  $OVR=C_s\oplus C_{s-1}$
  （符号位进位 $C_s$ 与次高位进位 $C_{s-1}$ 的异或）

六、补码与移码的关系

1. 移码定义

• 用于浮点数阶码，对补码符号位取反：
  $[X{]}_{移}=[X{]}_{补}\pm 2^n$，或直接偏置为无符号数。

2. 比较补码与移码

七、练习题巩固

1. 转换补码：
   • 将十进制 $-28.75$ 转换为 IEEE 754 单精度浮点数（补码格式）。
2. 计算溢出：
   • 若使用 8 位补码计算 $100+50$，是否溢出？
3. 补码求和：
   • $[X{]}_{补}=1.1011,[Y{]}_{补}=0.1101$，求 $[X+Y{]}_{补}$。

答案提示

1. 补码转换：
   • 单精度浮点数符号位 1（负数），阶码偏移后计算为 $131$（10000011），尾数为 $\mathrm{1.1110011000...}$。
2. 溢出判断：
   $100+50=150_{10}$，8位补码范围 $[-128,127]$，因此溢出。
3. 补码加法：
   $1.1011+0.1101=10.1000$，丢弃高位后为 0.1000（符号位溢出需处理）。

通过结合理论与实际运算示例，补码的核心思想得以体现：统一加减法操作，简化电路设计，同时在数字表示和运算效率之间找到平衡。

2.1.5反码表示法

反码是一种带符号数的表示方法，与补码的转换密切相关。以下是其核心定义、特性、转换步骤及流程图。

一、反码的定义

1. 纯整数的反码

对于长度为 $n+1$ 位（1位符号位 $n$ 位数值位）的整数，其反码定义为：
$$[X{]}_{反}=\{\begin{array}{ll}X& \text{若 }0\le X<2^n\\ (2^{n+1}-1)+X& \text{若 }-2^n<X\le 0\end{array}$$

示例（5位整数）：

• $X=-5_{10}$, $n=4$
  $$[X{]}_{反}=2^5-1+(-5)=11111_2-0101_2=11010_2$$

2. 纯小数的反码

对于小数 $X=X_s.X_1{X}_2...X_n$（符号位 $X_s$），反码定义为：
$$[X{]}_{反}=\{\begin{array}{ll}X& \text{若 }0\le X<1\\ 2-2^{-n}+X& \text{若 }-1<X\le 0\end{array}$$

示例（4位小数）：

• $X=-0.1011_2$
  $$[X{]}_{反}=1.1111_2-0.1011_2=1.0100_2$$

二、反码的转换流程

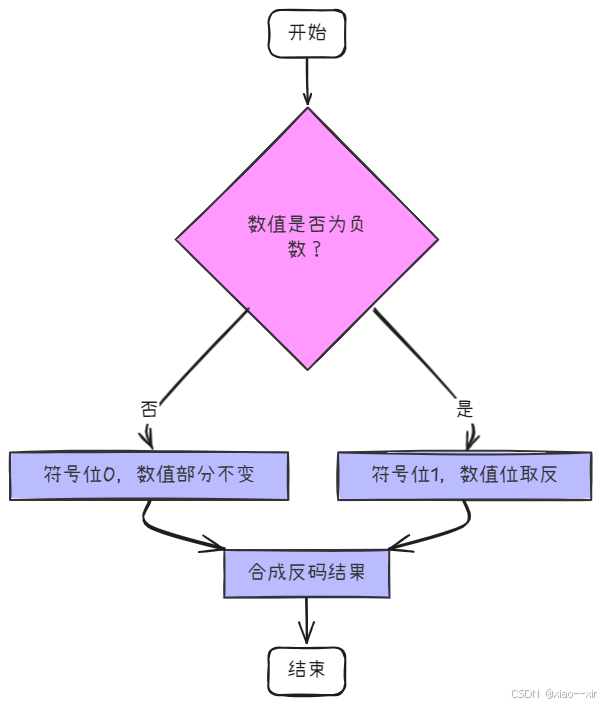

流程图（Mermaid表示）：

步骤说明：

1. 判断符号：若数值为正数，符号位为0；若为负数，符号位为1。
2. 处理数值位：
   • 正数：保留数值位二进制原样。
   • 负数：符号位保持1，数值位逐位取反（0→1，1→0）。
3. 合成反码：合并符号位与处理后的数值位。

示例转换（-13的8位反码）：

1. 正数原码：0000 1101
2. 负数原码：1000 1101
3. 反码转换：符号位1，数值位取反 → 1111 0010 即 11110010

三、反码的核心特性

特性	描述
符号位处理	符号位单独处理，不参与数值运算
零的表示	存在两种零：+0 → 00000000, -0 → 11111111
表示范围	与原码对称，例如8位整数范围为 -127 ~ 127，无法表示 -128 （补码可多表示一个数）
加减法规则	需处理循环进位：若最高位有进位，则加到最低位。例如 1 + (-1)： 0001 + 1110 = 1111 → 0000（实际应为0，需循环进位）
应用场景	现代计算机中较少使用，通常作为补码转换的中间步骤

四、与原码、补码的对比

特征	原码	反码	补码
符号位处理	符号位独立判断	符号位独立判断	符号参与运算
零的表示	±0 双零	±0 双零	0唯一表示
表示范围（8位）	-127 ~ +127	-127 ~ +127	-128 ~ +127
运算复杂度	加减法需符号处理	加减法需循环进位	加减法统一加法实现
硬件实现	复杂	较复杂	简单

五、典型例题

例题1：将 -7 转换为8位反码

• 原码：10000111
• 反码：符号位1，数值位取反 → 11111000

例题2：计算 3 + (-3)（4位反码）

• 3 → 0011，-3反码 → 1100
• 相加：0011 + 1100 = 1111（即 -0）

总结

反码虽因双零问题和运算复杂性被补码取代，但其在理解数值编码发展过程中意义重大。其核心思想是 符号位固定，数值位取反，适合作为补码运算的中间步骤。

2.1.6 3种机器数的比较与转换

一、核心特性对比

特征	原码	补码	反码
符号位处理	符号位独立，单独判断	符号位视为数值位，参与运算	符号位单独处理
零的表示	±0 各一个（如 0000 和 1000）	唯一零（0000）	±0 各一个（如 0000 和 1111）
数值范围（8位）	-127 ~ +127	-128 ~ +127	-127 ~ +127
加减法实现	需判断符号位，运算复杂	统一为加法实现，无符号判断	需循环进位（进位加到最低位）
应用场景	早期硬件/数学直观理解	现代计算机通用设计（效率高）	过渡方案，偶用于特定运算

二、转换规则与流程

1. 真值 → 机器数

• 原码：符号位 $X=-5_{10}\Rightarrow [X{]}_{原}=10000101_2$
  $X=+0.375_{10}\Rightarrow [X{]}_{原}=0.011_2$

• 补码：

  • 正数：与原码相同。
  • 负数：原码符号位不变，数值位取反加1（快捷法：从最低位开始保留第一个1及后的0，其余取反）。
    示例：
    $X=-5_{10}\Rightarrow [X{]}_{补}=11111011_2$
    $X=-0.101_2\Rightarrow [X{]}_{补}=1.011_2$

• 反码：

  • 正数：与原码相同。
  • 负数：符号位不变，数值位逐位取反。
    示例：
    $X=-5_{10}\Rightarrow [X{]}_{反}=11111010_2$

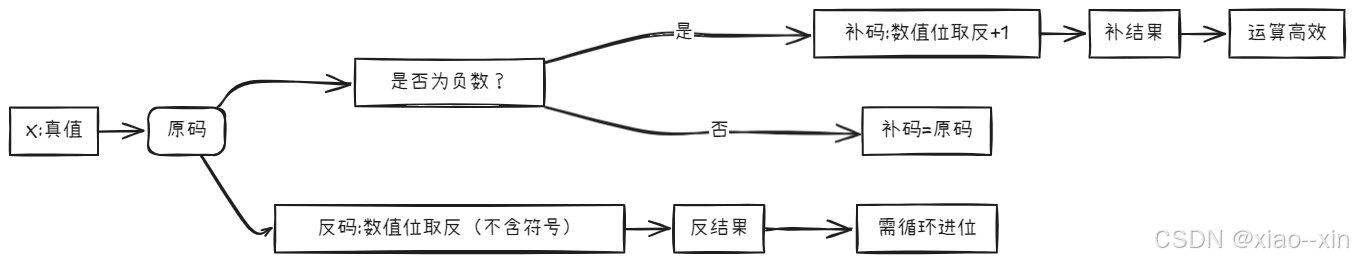

2. 机器数之间的转换

转换要点：

• 补码与反码的互转：补码减1即为反码。
• 原码转补码：符号位不变，数值取反加1。
• 直接由真值转补码（无需原码）：负数直接应用快捷法（从最低位保留第一个1，左侧取反）。

三、典型例题

例1：将 $X=-7_{10}$ 转换为8位原码、反码、补码。

• 原码：10000111
• 反码：11111000（数值取反）
• 补码：11111001（反码+1）

例2：计算补码加法 $7+(-5{)}_{10}$（8位）。

• $7_{补}=00000111$
• $-5_{补}=11111011$
• 加法结果：


    00000111

    - 11111011

    ---

    100000010 → 舍去溢出高位 → 00000010（十进制2✓）

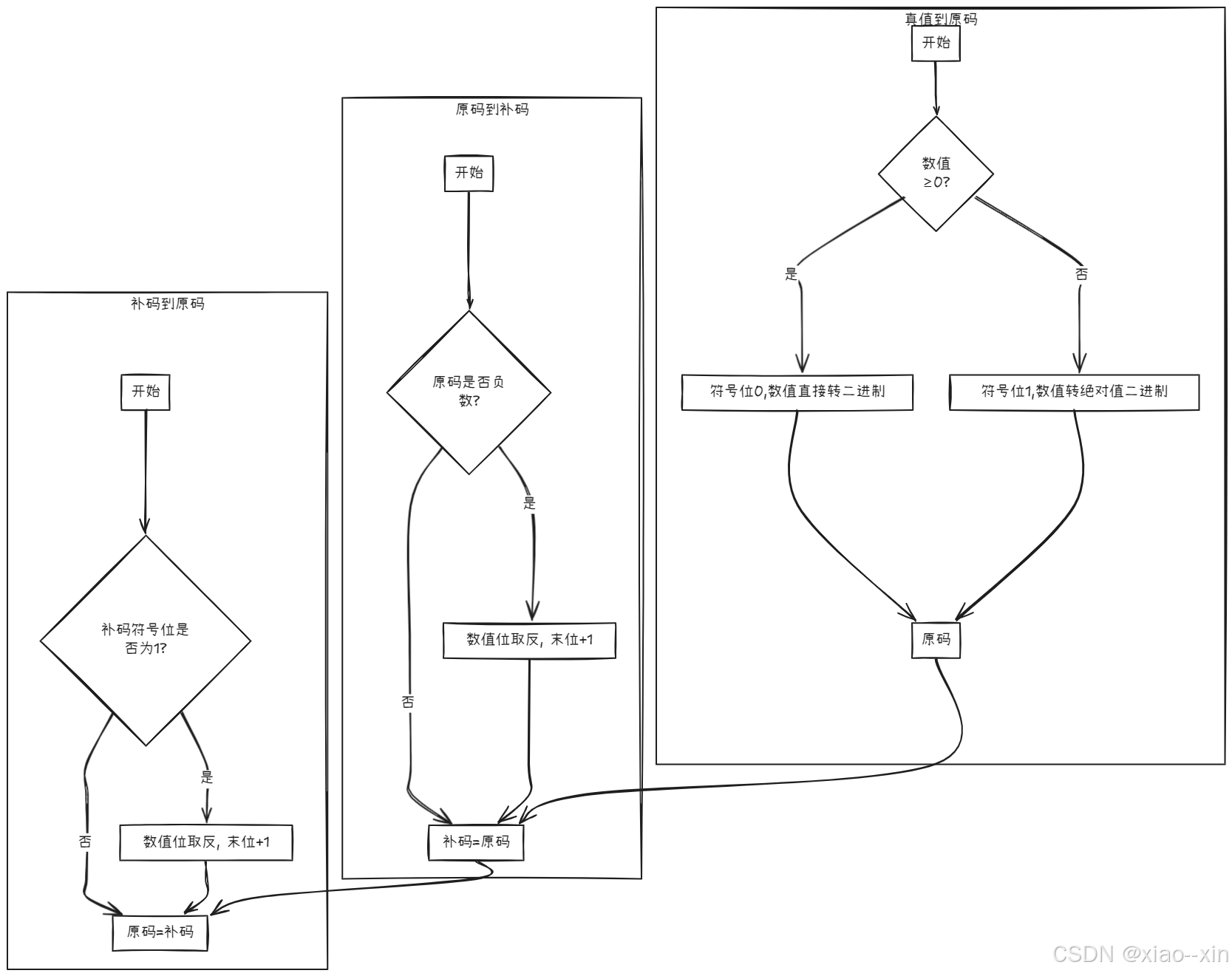

四、关键流程图示

五、数值范围与溢出

• 补码优势：唯一可表示最小数（对称性打破），如8位整数补码可表-128。
• 溢出检测：符号位+次高位进位是否冲突（01正溢出，10负溢出）。

通过理解三种机器数的转换规则及对比，能更深入掌握计算机处理带符号数的底层逻辑。
