计算机组成原理笔记(六)——2.2机器数的定点表示和浮点表示

本文链接：https://blog.csdn.net/2301_79318558/article/details/146481450

计算机在进行算术运算时，需要指出小数点的位置，根据小数点的位置是否固定，在计算机中有两种数据格式:定点表示和浮点表示。

2.2.1定点表示法

一、基本概念

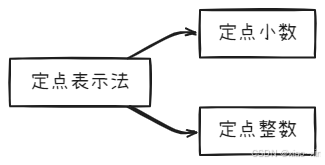

定点表示法是一种小数点的位置固定不变的数据表示方式，用于表示整数或小数。根据小数点位置的不同，分为 定点整数 和 定点小数。

在这里插入图片描述

二、定点小数（纯小数）

1. 格式定义

小数点位置：固定在符号位之后（隐含），数值部分的最高有效位之前。
机器字长：包含1位符号位 + n位数值位

示例：8位定点小数（符号位1位 + 数值位7位）
格式：Xs . X1 X2 X3 X4 X5 X6 X7（Xs为符号位）

2. 表示范围

原码定点小数：
$2^{-n}) \leq X \leq 1 - 2^{-n}$
补码定点小数：
$\leq X \leq 1 - 2^{-n}$

示例：8位定点小数（n=7）

类型	最大正数	最小正数	最大负数（原码）	最大负数（补码）
数值	0.1111111 (0.992)	0.0000001 (0.0078)	-0.1111111 (-0.992)	-1.0000000 (-1.0)

三、定点整数（纯整数）

1. 格式定义

小数点位置：固定在数值部分的最低位之后（隐含）。
机器字长：包含1位符号位 + n位数值位，格式如下：

示例：8位定点整数（符号位1位 + 数值位7位）
格式：Xs X1 X2 X3 X4 X5 X6 X7 .（Xs为符号位）

2. 表示范围

原码定点整数：
$-(2^{n} - 1) \leq X \leq 2^{n} - 1$
补码定点整数：
$-2^{n} \leq X \leq 2^{n} - 1$

示例：8位定点整数（n=7）

类型	最大正数	最小正数	最大负数（原码）	最大负数（补码）
数值	01111111 (127)	00000001 (1)	11111111 (-127)	10000000 (-128)

四、关键特性对比

特性	定点小数	定点整数
精度	由小数点后的位数决定	由整数位的位数决定
溢出处理	结果超出范围时需调整比例因子	结果超出范围直接溢出
应用场景	低精度科学计算	普通整数运算

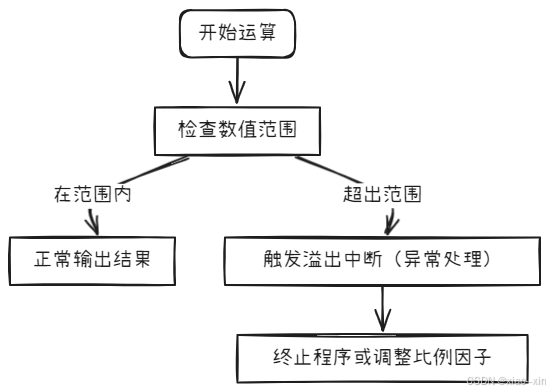

五、溢出检测与处理

在这里插入图片描述

原码溢出规则：符号位与数值位不匹配时溢出。
补码溢出规则：次高位进位与符号位加减不一致时溢出。

六、典型例题

例1：将十进制数-0.75用8位定点小数补码表示。
解：

转为二进制：-0.75 = -0.1100₂
补码表示：符号位1，数值位取反+1 → 1.0100000

例2：计算定点整数00101101₂的原码真值（字长8位）。
解：

符号位0（正数）→ 数值部分为0101101₂ = 45 → 真值：+45

总结

优点：硬件实现简单，适合低精度运算。
缺点：表示范围有限，高精度场景需浮点数。
现代应用：广泛用于整数运算（如内存地址、计数器）。

2.2.2浮点表示法

浮点数用于表示实数，其核心特点是 小数点位置可浮动，允许在极大或极小的数值范围内保持有效精度。

一、浮点数基本组成

浮点数格式为：
$\times r^E$

符号位（1位）：0表示正数，1表示负数。
阶码（即指数）：用移码或补码表示，决定数值范围。
尾数：用原码或补码表示的纯小数，决定精度。
基数（通常为2）：隐含存储，不占实际位数。

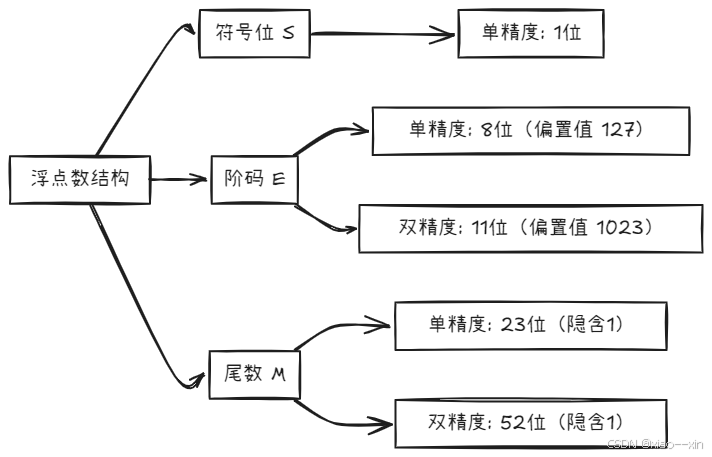

示例结构（IEEE 754单精度）：

在这里插入图片描述

二、规格化浮点数

为提高精度，尾数需满足：
$\frac{1}{2} \leq |M| < 1$
即 最高有效位必须为1（基数=2时）。例如：

合法规格化：0.1xxx…（二进制）
非法规格化：0.01xx…（需左移调整为0.1xx…）

规格化操作：

尾数左移一位，阶码减1（基数2时）。

三、IEEE 754标准详解

类型	符号位	阶码位数	尾数位数	偏移量	精度（十进制）
单精度	1	8	23	127	~7位
双精度	1	11	52	1023	~15位
扩展双精度	1	15	64	16383	~19位

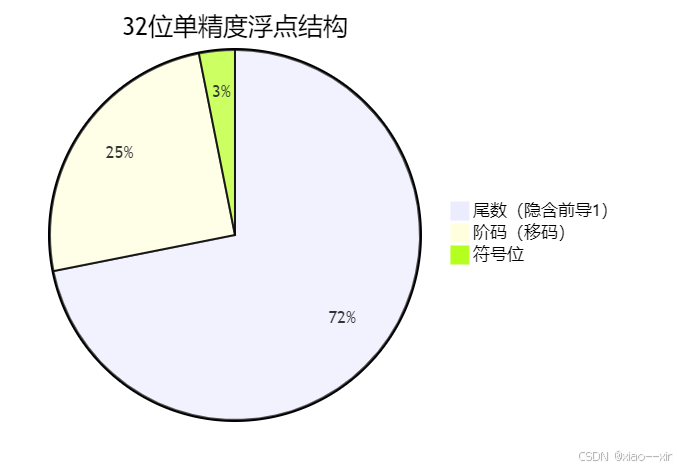

存储格式示意（单精度）：
在这里插入图片描述

特殊值处理：

0：阶码全0，尾数全0。
无穷大：阶码全1，尾数全0（符号位决定正负）。
NaN：阶码全1，尾数非0。

四、浮点数表示范围

值类型	计算公式（单精度）	说明
最大正数	$(2−2^{−23}) \times 2^{127}$	阶码最大，尾数全1
最小正数	$2^{−126} \times 2^{−23}$	非规格化数
最小规格化正数	$2^{−126}$	阶码最小，尾数全0
最大负数	$2^{−126})$	符号位为1，阶码最小

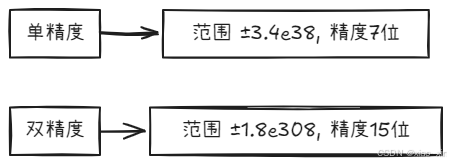

范围与精度对比（单精度 vs 双精度）：

在这里插入图片描述

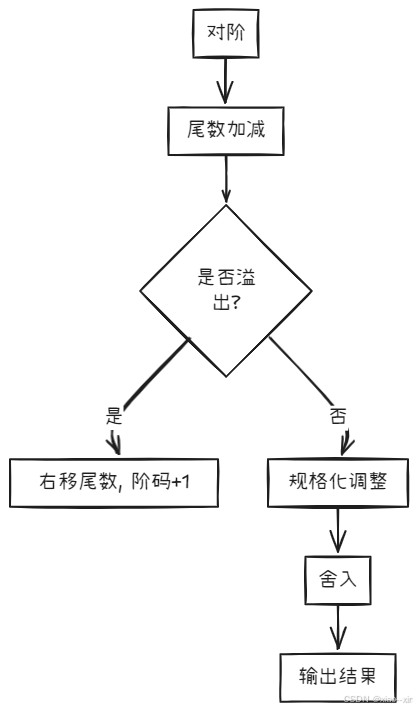

五、浮点数运算步骤

对阶：小阶向大阶对齐，右移尾数并增加阶码差值。
尾数运算：执行加减法（需处理符号位）。
规格化：调整尾数为合法形式。
舍入：按就近舍入（或截断）处理多余位。
溢出判断：检查阶码是否超出允许范围。

在这里插入图片描述

六、典型问题示例

例1：转换十进制数178.125为IEEE 754单精度

二进制转换：178.125 = 10110010.001
规格化：1.0110010001×2⁷
阶码 = 127+7 = 134（移码：10000110）
尾数 = 0110010001…（隐含前导1，截断到23位）

存储结果：
0 10000110 01100100010000000000000

例2：分析0.1 + 0.2 ≠ 0.3

本质：0.1和0.2在二进制下是无限循环小数，存储时为近似值。
单精度近似误差：
- 0.1存储值 ≈ 0.100000001490116
- 0.2存储值 ≈ 0.200000002980232
- 两者之和 ≈ 0.300000004470348（≠精确0.3）

七、总结

浮点优势：动态范围大，适合科学计算。
精度局限：无法精确表示所有实数，金融计算需用定点数。

2.2.3浮点数阶码的移码表示法

在浮点数表示中，阶码（指数部分）的编码方式通常采用移码（也称为偏移码、增码），主要目的是简化浮点数的比较与运算逻辑。

1. 移码的基本概念

**移码（Bias Encoding）**是一种将真值映射到无符号整数范围的编码方法。对于n位的阶码，其移码值为：
$X]_{移} = X + 2^{n-1} - 1$
其中，偏移量（Bias）为 ( 2^{n-1} - 1 \），例如：

8位阶码的Bias为127（ $2^7 -1$ ）；
11位阶码（双精度）的Bias为1023（ $2^{10} -1$ ）

2. 移码的计算规则

假设阶码真值为 $E$ ，n位移码的转换步骤如下：

计算偏移量： $\text{Bias} = 2^{n-1} -1$ ；
真值 $E$ 加上Bias，转换为无符号整数；
将结果表示为n位二进制。

示例：对于4位阶码（Bias $E = 3$ ：
$[E]_{移} = 3 + 7 = 10 \rightarrow 1010_2$

3. 移码的关键特性

自然排序性
移码的真值按二进制自然顺序排列，无需考虑符号位，便于硬件直接比较阶码大小。
唯一零表示
真值0的移码为Bias（ $7$ ，示例为4位）。消除±0歧义，便于判断强制零值（阶码全0）。
与补码的关系
移码与补码的符号位相反，数值位相同。如：
$\text{补码：} [E]_{补}=1101 \ (E=-3) \\ \text{移码：} [E]_{移}=0101 \ (E=-3+7=4)$

4. 移码在浮点数中的优势

简化对阶操作
在浮点加减运算中，对阶时可直接比较移码的大小，无需处理符号位，加速硬件电路设计。
唯一零标准
IEEE 754规定，阶码全0且尾数全0表示机器零，保证零的唯一性。
避免溢出错判
阶码全1（如单精度255）表示无穷大或NaN，提供异常处理机制。

5. 实例分析

以8位移码（Bias $E = - 5$ 转换为移码：
$[E]_{移} = -5 + 127 = 122 \rightarrow 01111010_2$

6. 移码转换流程图

在这里插入图片描述

7. 移码与IEEE 754标准

在IEEE 754单精度浮点数中：

阶码位：8位（Bias $E_{真值} \in [-126, 127]$ ；
特殊值：
- 全0（Bias）：表示零或非规格化数；
- 全1（255）：表示无穷大（∞）或非数（NaN）。

8. 总结

移码通过映射真值到无符号数域，简化浮点数运算中的阶码比较，同时保证了零的唯一表示和异常值的清晰界限，是浮点数设计的核心机制之一。需重点理解偏移量计算及与补码的转换关系。

2.2.4浮点数尾数的基数

浮点数尾数的基数（r，即底数）对浮点数的特性有重要影响。

一、尾数基数的定义

在浮点数表示法中，尾数基数r是阶码的底，与尾数的基数相同。常见取值有2、4、8、16等。公式表示为：
$\times r^E$
其中：

E为阶码（纯整数，常用移码或补码）
M为尾数（纯小数，常用原码或补码）

二、基数r对浮点数特性的影响

1. 表示范围

阶码位数(k)和基数r的关系
阶码幅度范围： $2^k ≤ E ≤ 2^k-1$
实际范围： $r^{-2^k} ≤ |N| ≤ r^{2^k}$

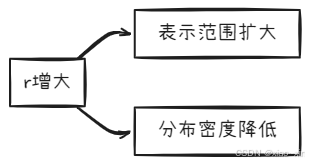

r增大时，同一阶码位数下表示范围呈指数级扩大（如r=4时范围比r=2大得多）。

2. 有效精度

尾数位数(n)与基数r的关系
实际精度位数： $\lceil log_2 r \rceil$
示例：当r $23/\log_2 16 = 5.75$ ），精度降低。

3. 数值分布密度

r越大，数轴上分布越稀疏
如r=16时相邻数值的间隔比r=2大，导致密度下降。

4. 规格化操作

基数影响规格化移位的位数
- 当r=2：每次左移1位 → 阶码减1
- 当r=4：每次需左移2位 → 阶码减1
  示例：原码尾数0.00101（r=2）需左移3次成为规格化数，而r=4只需左移1次。

5. 运算效率

r增大可减少移位次数
如r=16时，对阶或规格化右移次数更少，提高运算速度。

6. 机器实现复杂度

大基数需要更复杂的硬件支持
例如，IBM370短浮点采用r=16，而PDP-11使用r=2。

三、典型基数对比（32位浮点示例）

参数	r=2	r=16
规格化范围	±(1-2^-23)×2127	±(1-2^-23)×16127
最小正数	2^-1×2-128 ≈1e-38	16^-1×16-128 ≈1e-51
尾数有效二进制位数	24位（含隐含1）	5.75位（精度显著降低）
分布密度	高	低

四、基数选择策略

大型/巨型机
选较大r（如16），优先扩大范围，兼顾速度（减少移位）。
微型/嵌入式系统
选r=2，保证精度需求，适应有限硬件资源。

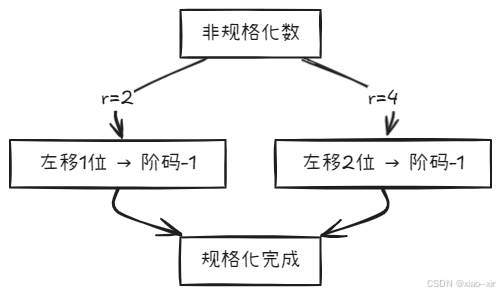

不同基数下的规格化过程对比

在这里插入图片描述

此图说明了不同基数下左移操作对阶码的影响差异。例如，二进制（r=2）需逐位移位，而四进制（r=4）每一次移位处理两位，大幅减少调整次数。

五、总结

尾数基数r的选择需要权衡范围、精度和效率：

优点：r↑ → 范围扩大，运算速度↑
缺点：r↑ → 精度↓，分布密度↓

理解不同基数的影响有助于在体系结构设计中做出合理选择。例如，科学计算侧重范围（选大r），而财务计算需要高精度（应选r=2）。

2.2.5IEEE754标准浮点数

一、IEEE 754标准概述

IEEE 754是计算机科学中浮点数表示的国际标准，主要用于规范浮点数的格式、运算规则及特殊数值的处理。其核心思想是通过符号位、阶码（指数）、尾数（ mantissa） 三部分表示浮点数，并通过规格化和非规格化方式优化精度与范围。

二、浮点数格式结构

以32位单精度浮点数为例，结构如下：

符号位（1位）	阶码（8位，移码表示）	尾数（23位，原码表示）
`S`	`E`	`M`

符号位（S）：0表示正数，1表示负数。
阶码（E）：移码表示，偏置值为 $2^{m-1}-1$ （m为阶码位数）。
- 单精度偏置值： $127 = 2^8 - 1$
- 双精度偏置值： $1023 = 2^{11} - 1$
尾数（M）：原码表示，规格化数最高位隐含1（不存储），非规格化数最高位为0。

三、规格化数与非规格化数

规格化数
- 形式： $\pm 1.xxxx \times 2^E$
- 隐含位：尾数最高位1被隐藏，实际有效位数为24位（单精度）/53位（双精度）。
- 用途：表示大部分正常数值，通过隐藏位提高精度。
非规格化数
- 形式： $\pm 0.xxxx \times 2^E$
- 特点：阶码全0，尾数非0，无隐含位。
- 用途：表示接近0的极小数，解决下溢问题。

四、特殊情况

数值类型	阶码全0	尾数全0	其他情况
+0/-0	是	是	符号位决定正负
±∞	是	否	阶码全1，尾数任意
NaN（非数）	是/否	否	阶码全1，尾数非0

五、浮点数运算步骤

以加法为例，分为5步：

对阶
- 目的：统一阶码，对齐小数点。
- 方法：小阶码向大阶码看齐，尾数右移（基数为2），阶码加1。
- 示例： $0.111_2 \times 2^{111}_2$ , $0.101_2 \times 2^{101}_2$
  → $y$ 右移2位，阶码变为 $2^{111}_2$ 。
尾数求和
- 按定点数加法规则运算，考虑进位/借位。
规格化
- 左规：结果形如 $0.0...01 x ...$ ，尾数左移1位，阶码减1。
- 右规：结果形如 $1. x ... x$ ，尾数右移1位，阶码加1（丢失最高位时舍入）。
舍入
- 四种方式：就近舍入（默认）、正向舍入、负向舍入、截断。
- 示例：尾数 $0.00010000...$ → 近似为 $0.0001$ （截断）或 $0.0001$ （四舍五入）。
溢出判断
- 上溢：正阶码超过最大值（如单精度 $> 127$ ）。
- 下溢：负阶码低于最小值（如单精度 $< - 126$ ），结果为0。

六、不同精度浮点数对比

类型	位数	符号位	阶码位	尾数位（显式）	总位数	偏置值	用途
单精度（float）	32	1	8	23	32	127	广泛应用，精度较低
双精度（double）	64	1	11	52	64	1023	科学计算，高精度
临时浮点数	64	1	15	64	64	16383	扩展精度，无隐含位

七、实例解析

例1：十进制0.15625转IEEE 754单精度

二进制： $0.00101_2 = 1.01 \times 2^{-3}$ 。
阶码： $\rightarrow 01111100_2$ 。
尾数：隐含1后为 $101$ ，填充20个0 → `001010000000000000000

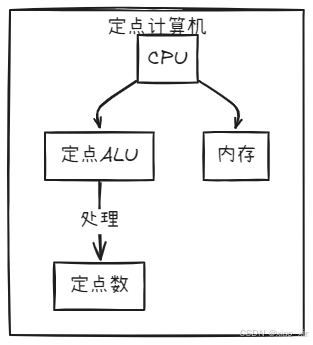

2.2.6定点、浮点表示法与定点、浮点计算机

一、定点与浮点表示法

计算机中处理实数时，有两种基本的数据表示方法：定点表示法和浮点表示法。

1. 定点表示法

定义：小数点位置固定，分为 定点小数 和 定点整数。
结构：
- 定点小数（纯小数）：
  - 格式：符号位 + 小数部分，小数点隐含在符号位后。
  - 例：0.101101（原码）或 1.101101（补码）。
- 定点整数（纯整数）：
  - 格式：符号位 + 整数部分，小数点隐含在末尾。
  - 例：0 101101（原码）或 1 101101（补码）。

表示范围：

类型	原码范围	补码范围
定点小数	$2^{-n}) \sim (1 - 2^{-n})$	$\sim (1 - 2^{-n})$
定点整数	$-(2^{n} - 1) \sim (2^{n} - 1)$	$-2^{n} \sim (2^{n} - 1)$

2. 浮点表示法

定义：小数点位置根据阶码（指数） 浮动，格式： $(-1)^S \times M \times r^E$ ，其中 $S$ 是符号位， $M$ 是尾数， $E$ 是阶码。
IEEE 754 标准：

在这里插入图片描述

规格化与非规格化：
- 规格化数：尾数首位隐含为 1（例如 1.1011 × 2^5）。
- 非规格化数：阶码全 0，用于表示接近 0 的数。

3. 定点与浮点对比

特性	定点表示法	浮点表示法
表示范围	小	大
精度	固定（有限小数位数）	可变（牺牲部分精度）
运算复杂度	简单（仅整数运算）	复杂（需对阶、规格化）
溢出处理	数值超范围直接溢出	阶码超范围才会溢出
