4.4.1原码一位乘法

一、原理说明

原码一位乘法基于绝对值相乘-符号位异或的原则，通过 移位加法迭代 实现。具体规则如下：

符号位处理：乘积符号位 = 两个操作数符号位异或（1⊕0=1或0⊕1=1表示负号）
数值位处理：取被乘数 |x| 和乘数 |y| 进行无符号乘法计算

二、硬件寄存器配置

完成一次乘法需3个关键寄存器：

被乘数寄存器X：存放 |x|
乘数寄存器Y：存放 |y|，运算结束后保存积的低位
部分积寄存器P：初始为0，运算结束后保存积的高位

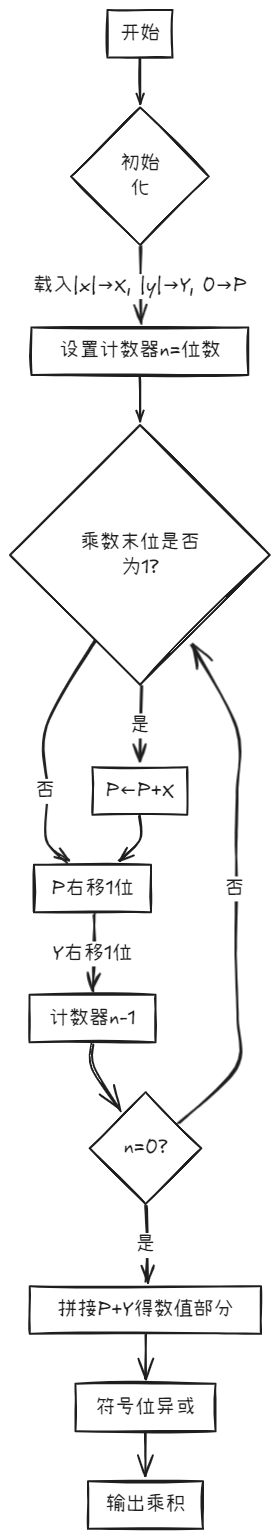

三、运算步骤（以0.1101×0.1011为例）

部分积§	乘数(Y)	操作
0.0000	1011	初始状态
+0.1101		Y最低位=1 ⇒ P +=
0.1101→	0.0110	右移得到新P，最低位移入Y高位
+0.1101	1101	Y最低位=1 ⇒ 再次加
1.0011→	0.1001	右移，Y进位更新
+0.0000	1110	Y最低位=0 ⇒ 不加
0.1001→	0.0100	右移更新
+0.1101	1111	Y最低位=1 ⇒ 加
1.0001→	0.1000	最后一次右移

乘积数值部分：0.10001111
符号位：0⊕1=1 ⇒ -0.10001111

四、关键设计要点

控制逻辑
- 每一循环检测Y最低位（决定是否加|x|）
- 移位采用逻辑右移（高位补0）
硬件架构
- ALU执行加法
- 计数器控制循环次数（等于位数n）
- 移位器同步右移P和Y

五、应用特点

优点：规则简单，符号位独立处理
缺点：需将补码转原码后再计算，效率低于补码乘法

4.4.2补码一位乘法

补码一位乘法（Booth算法）是用于有符号数相乘的高效算法，其核心思想是通过相邻两位判断加减操作，符号位全程参与运算，避免单独校正。

补码一位乘法（Booth算法）

算法思想

符号位参与运算，无需单独处理符号。
通过乘数当前位和右侧附加位（初始为0）确定操作：
- 00或11：不操作。
- 01：加被乘数的补码。
- 10：减被乘数的补码（即加被乘数相反数的补码）。
算术右移保持符号位不变，重复n次后完成操作。

运算流程

设：

被乘数 $X$ 的补码为 $X]_补$
乘数 $Y$ 的补码为 $Y]_补$
初始部分积 $P = 0$
附加位初始为 $Q_{-1} = 0$

【步骤】：

循环判断乘数当前位 $Y_i$ 和附加位 $Q_{-1}$ ：
- $Y_iQ_{-1} = 01 \Rightarrow P = P + [X]_补$
- $Y_iQ_{-1} = 10 \Rightarrow P = P + [-X]_补$
算术右移部分积和乘数，最后一位移出。
重复n次后补加最后一次处理。

示例演练

以 $X = - 3$ ， $Y = 5$ （4位补码）为例：

$X]_补 = 1101$ , $Y]_补 = 0101$
附加位 $Q_{-1} = 0$

步骤	操作说明	部分积 §	乘数 (Y) & Q_{-1}	附加位
初始	初始化	0000	0101 0	0
1	Y0-Q_{-1}=0-0，不移加	0000	0101 0
	右移	0000	0010 1	1
2	Y0-Q_{-1}=1-1，不移加	0000	0010 1
	右移	0000	0001 0	0
3	Y0-Q_{-1}=0-0，不移加	0000	0001 0
	右移	0000	0000 1	1
4	Y0-Q_{-1}=1-1，不移加	0000	0000 1
结果	组合部分积和乘数	1111111	1001	-

最终结果： $\text{补码} = 11111001 \Rightarrow 十进制 -7 \times 16 + 9 = -103$

硬件实现

主要部件：
- 被乘数寄存器（存储 $X]_补$ ）
- 累加器（存储部分积和最终结果）
- 乘数寄存器（存储 $Y$ 及附加位移位）
- 控制逻辑（判定加减操作）

在这里插入图片描述

Booth算法通过动态调整加减操作和符号位处理，高效实现了补码乘法，解决了传统方法对负数校正的复杂性。

4.4.3补码两位乘法

一、基本原理与算法思想

补码两位乘法是对Booth算法的改进，通过每次处理2位乘数，减少乘法所需的迭代次数（效率提升50%）**。其核心规则可视为Booth算法的扩展形式：

基本公式推导：
$[X×Y]_{补} = X_{补} × \left( -Y_{n} + \sum_{k=0}^{n-1}(Y_k - Y_{k+1})×2^{-k} \right)$
两位处理时，每轮操作的权重扩展为加减0/1X、2X，实现更高效的运算。

二、完整计算示例

题目：计算 $(- 7) \times 3$ ，假设字长5位（含符号位）。

步骤演示：

补码转换
- $7]_{补} = 1.1001$
- $3]_{补} = 0.0011$
初始化
- $A = 00.0000$
- $Y = 0011$ （附加位=0）
- $X]_{补} = 00.0111$
  3.迭代过程

当前位组合	操作	移位前部分积	移位后部分积
110	+[X]补=1.1001	A=11.1001	右移2位 → 11.1110 01
001	+无操作	A=11.1110 01	右移2位 → 11.1111 1001

结果
- 最终乘积： $Y = 11.1111 1001 = -21_{10}$

三、关键点总结

符号位处理：部分积使用双符号位，确保运算正确性
移位的性质：算术右移（保持符号位一致）
溢出判断：通过双符号位检测，若高位两位不同则溢出
效率提升：两位处理将迭代次数减少一半，适合高速运算需求

4.4.4阵列乘法器

阵列乘法器是一种硬件并行乘法器，通过多级加法器的组合结构实现高速乘法运算。其设计核心在于并行计算所有部分积并逐层叠加进位，适合需要高性能的场合，但硬件复杂度较高。

一、基本结构与原理

1. 设计思想
对于 $\times n$ 位的乘法，通过生成所有部分积 $a_i \cdot b_j$ ( $\leq i,j < n$ ) ，使用加法器阵列逐位叠加完成进位传播。

2. 核心组件

部分积生成器：每个单元实现AND操作，生成 $a_i \cdot b_j$ 。
行波进位加法器（RCA）阵列：处理部分积累加。

3. 特色

并行计算：所有部分积同时生成。
结构化布局：加法器按网格排列，便于实现流水线。

二、硬件结构示例（4×4 阵列乘法器）

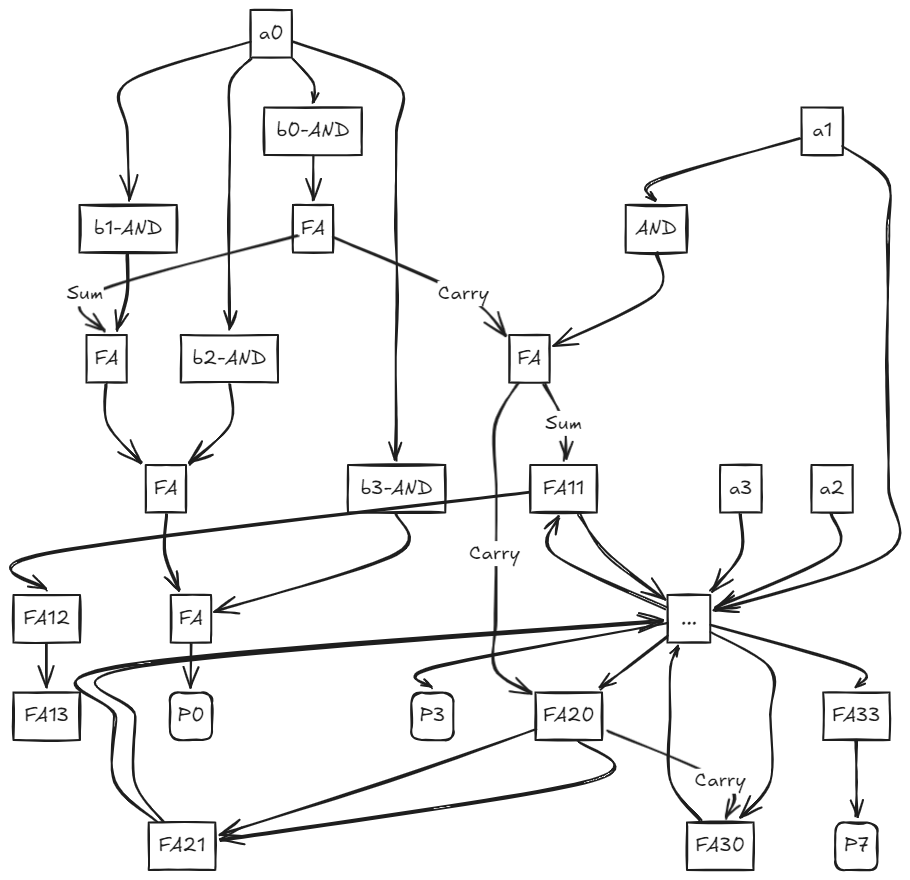

在这里插入图片描述

说明：

信号流向：从左上到右下，每个加法器（FA）处理当前位部分积和前级的进位。
输出节点：最终乘积为逐位累加结果（如 $P_0 \sim P_7$ ）。

三、运算过程示意（3位乘3位为例）

输入： $a=101_2$ , $b=111_2$
部分积矩阵：

  1 0 1
×1 1 1
-------
  1 0 1
1 0 1
1 0 1 (移位后)
-------
1 0 0 0 1 1

加法步骤：

所有部分积对齐相加。
每列通过全加器计算当前位和进位。
各级加法器组合结果形成最终乘积。

四、关键优化技术

进位保存技术（CSA）
每层加法器将进位直接传递至下一级而非累加，减少延迟。
公式： $C_{i+1} = \text{CarryOut}, \ S_i = \text{Sum}$

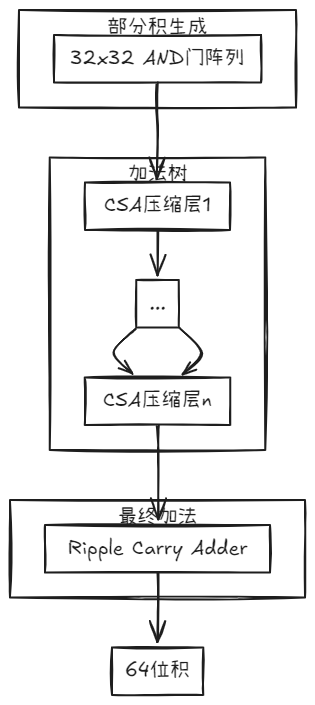

Wallace树结构
通过树形压缩部分积数量，缩短关键路径，提高速度（适用于大位宽设计）。

五、性能与优缺点

指标	阵列乘法器	Booth算法
速度	快（O(n) ）	中（O(n log n)）
硬件复杂度	高（需n²个加法器单元）	低（线性复杂度）
面积功耗	大	小
应用场景	高性能CPU、DSP	通用处理器
