FactoryTalk View Studio SE冗余主要为以下部分：通讯冗余，报警和事件记录冗余，HMI冗余，OPC冗余。在配置冗余之前需要对FactoryTalk Directory Configuration Wizard和Specify FactoryTalk Directory Location进行配置。此篇文档的主服务器名为SE1，辅助服务器为SE2。
一、主服务器配置
1.FactoryTalk Directory Configuration Wizard配置
点击开始菜单，在Rockwell Software文件夹中找到“FactoryTalk Directory Configuration Wizard”

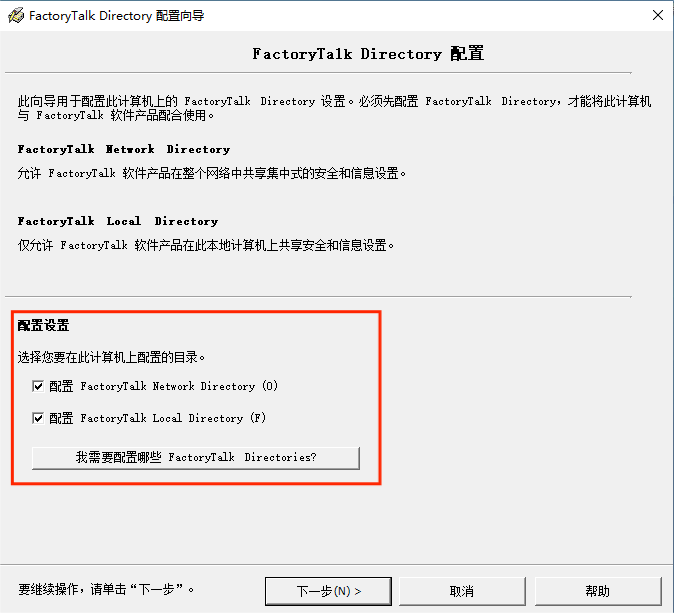

打开后会弹出配置界面，如图1.1
图 1.1
在配置界面中将网络目录和本地目录都勾选上，点击下一步，出现登录界面如图1.2
图 1.2

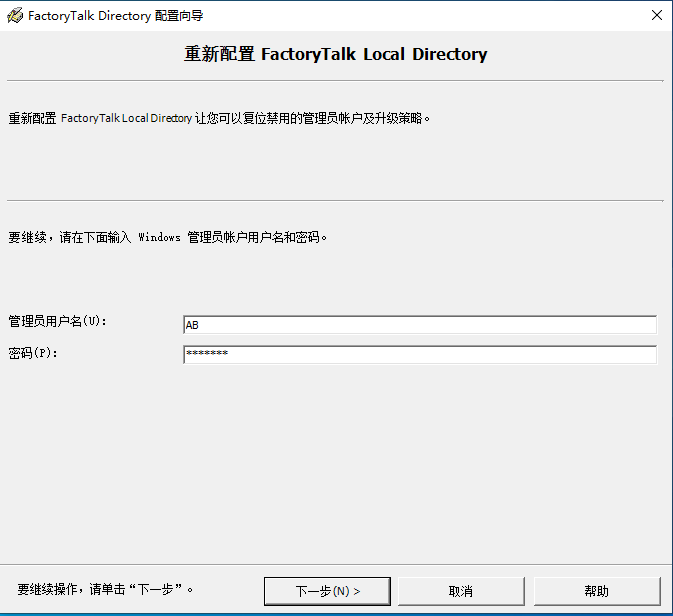

用电脑管理员权限的帐户登录，点击下一步，再次出现登录界面，如图1.3
图 1.3

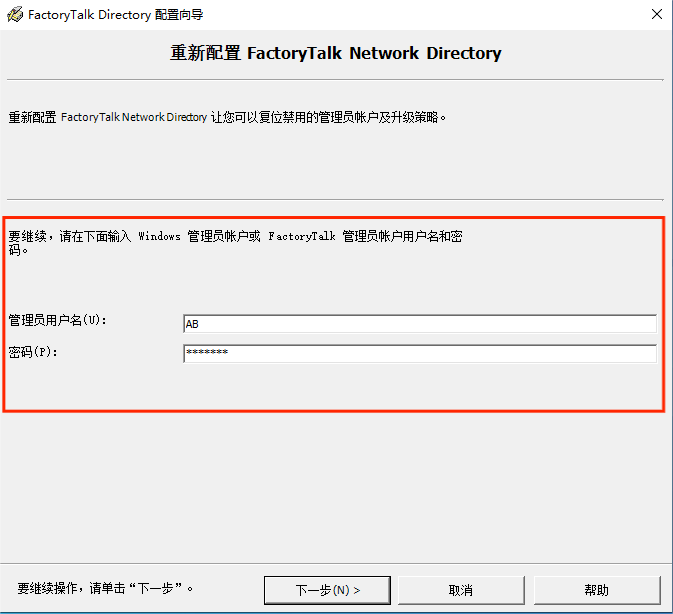

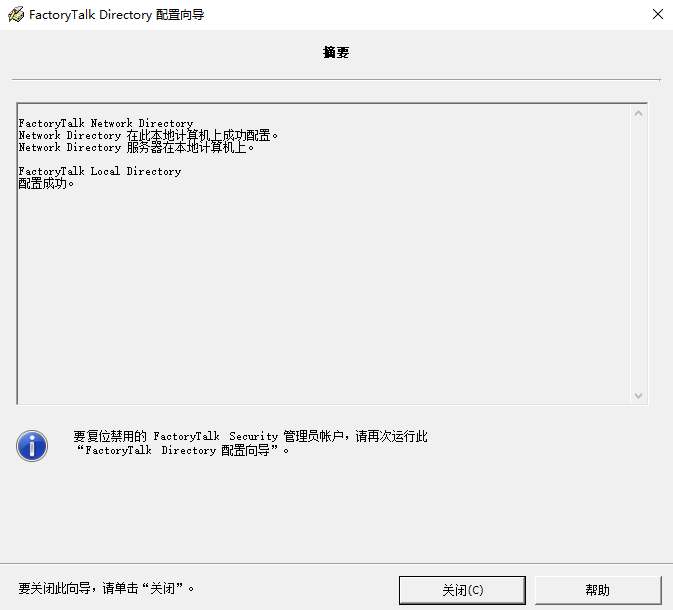

再次用电脑管理员权限的帐户登录，点击下一步，出现配置完成界面，如图1.4
图 1.4
FactoryTalk Directory Configuration Wizard配置完成。
2.Specify FactoryTalk Directory Location配置
点击开始菜单，在Rockwell Software文件夹中找到“Specify FactoryTalk Directory Location”，

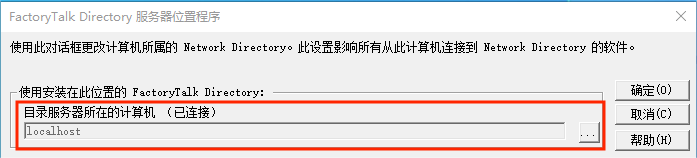

打开后会弹出目录服务器位置界面，如图2.1
图 2.1
这里查看目录服务器所在计算机位置，点击

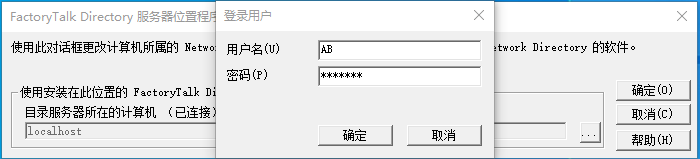

，出现登录界面如图2.2
图 2.2

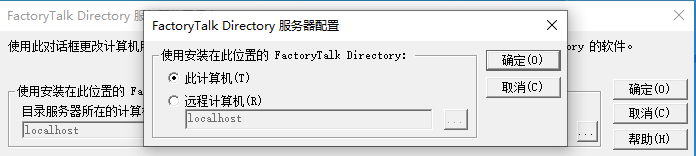

用电脑管理员权限的帐户登录，点击确定，出现选择计算机界面，主服务器选择此计算机，如图2.3
图 2.3
点击确定，完成Specify FactoryTalk Directory Location配置。
在电脑左下角找到FactoryTalk Directory点击右键选择“登录/注销”，如图2.4
图 2.4

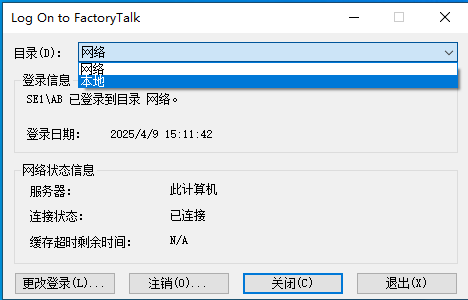

打开后会看见目录所在，登录信息以及网络状态信息，关于目录选择“网络”或者“本地”都是可以的，在主服务器中“服务器选项”一定是“此计算机”，如图2.5
图 2.5
至此FactoryTalk Directory Configuration Wizard和Specify FactoryTalk Directory Location配置完成。
3.Communication通讯服务器冗余配置

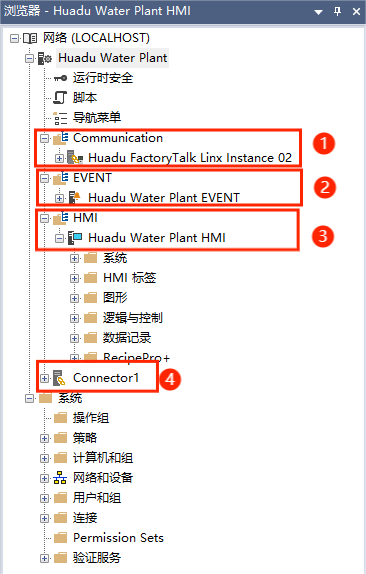

打开项目，可以在浏览器下方看到配置冗余的服务器，分别是
（1）Communication通讯服务器（2）EVENT事件及报警记录服务器
（3）HMI画面服务器（4）Connector1 OPC UA服务器，如图3.1
图 3.1

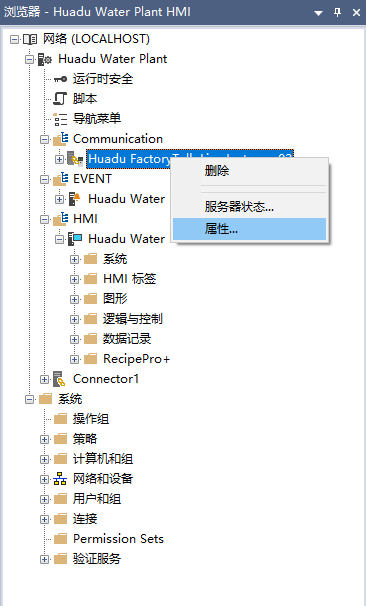

选中Communication通讯服务器，点击鼠标右键，打开属性，如图3.2
图 3.2
打开后出现服务器配置界面的“常规”选项，如图3.3
图 3.3

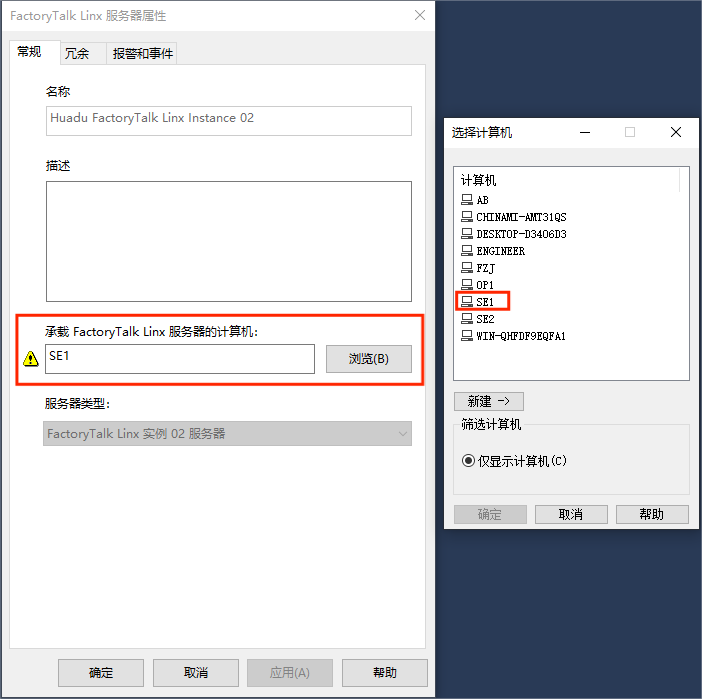

点击“浏览”会出现图3.3右侧“选择计算机”界面，在此界面中选择主服务器，点击确定回到常规选项，点击应用。完成后点击“常规”旁边的“冗余”，会出现冗余配置界面，如图3.4
图 3.4

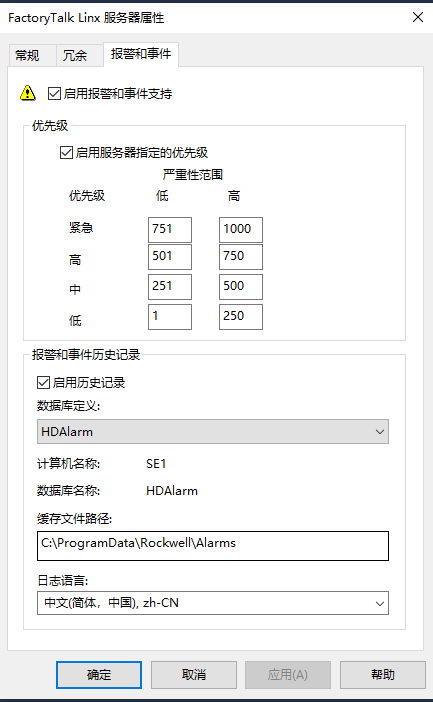

第一步勾选“使用辅助服务器提供冗余”，第二步点击浏览选择辅助服务器所在的计算机，第三步在切换选项卡中选择“当主服务器再次可用时切换到主服务器”，第四步点击应用。完成后点击“冗余”旁边的“报警和事件”，会出现报警和事件配置界面，根据自己的需求进行勾选即可，如图3.5
图 3.5
点击确定，完成Communication通讯服务器配置。
4.EVENT事件及报警记录服务器冗余配置

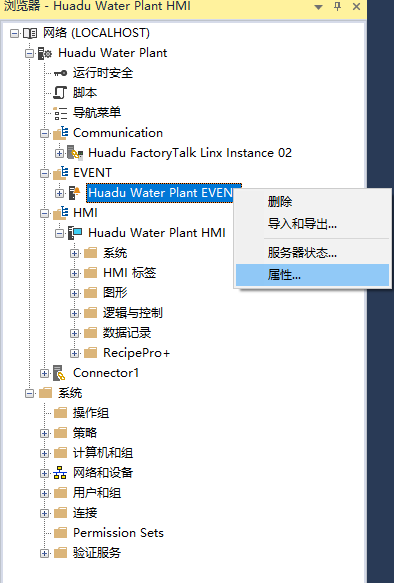

回到浏览器，找到EVENT事件及报警记录服务器点击鼠标右键，打开属性，如图4.1。
图 4.1

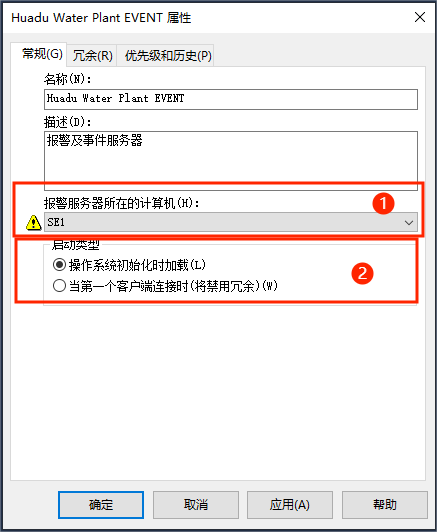

打开后出现服务器配置界面的“常规”选项，如图4.2
图 4.2
第一步选择报警服务器所在的计算机，第二步在“启动类型”选项卡中选择“操作系统初始化时加载”，点击应用，完成后点击“常规”旁边的“冗余”，会出现冗余配置界面，如图4.3
图 4.3

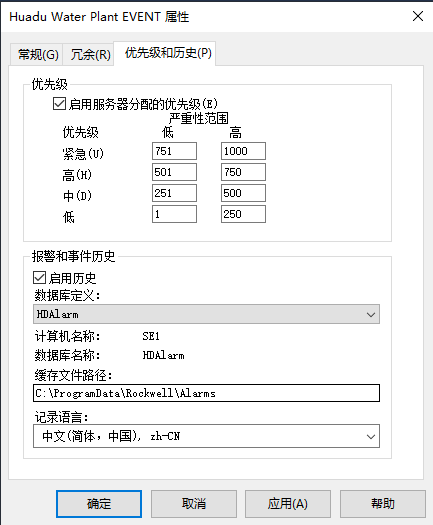

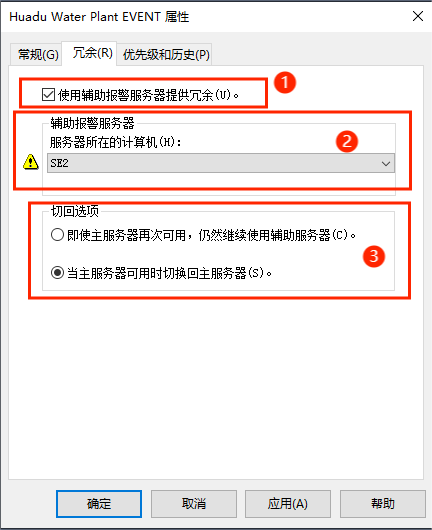

第一步勾选“使用辅助报警服务器提供冗余”，第二步选择“辅助报警服务器所在的计算机”，第三步在切回选项中选择“当主服务器再次可用时切换到主服务器”，点击应用，完成后点击“冗余”旁边的“优先级和历史”，会出现优先级和历史配置界面，根据自己的需求进行勾选即可，如图4.4
图 4.4
点击确定，完成EVENT事件及报警记录服务器配置。
5.HMI画面服务器冗余配置

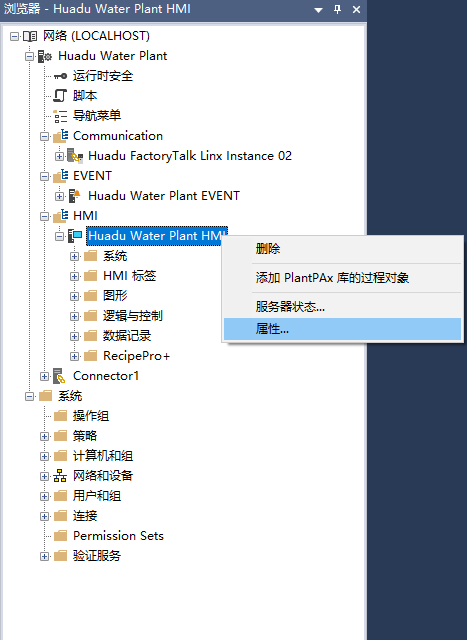

回到浏览器，找到HMI画面服务器点击鼠标右键，打开属性，如图5.1
图 5.1

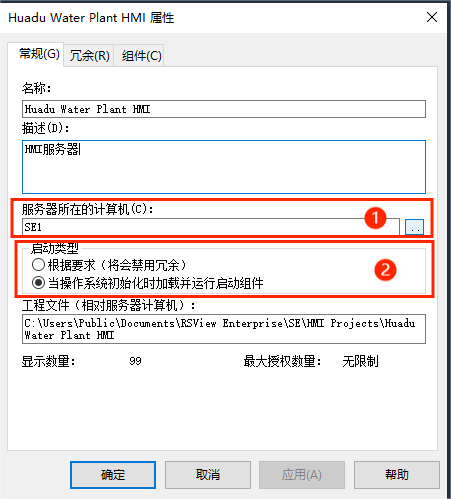

打开后出现服务器配置界面的“常规”选项，如图5.2
图 5.2

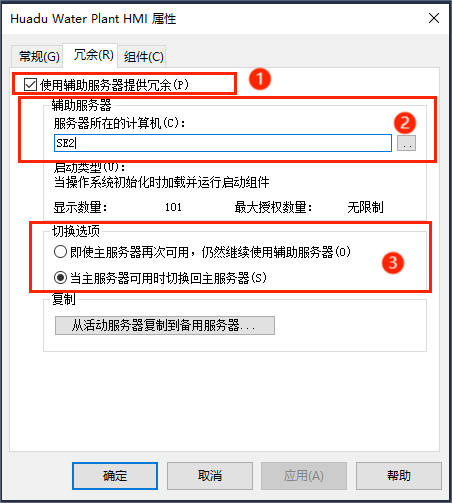

第一步选择HMI服务器所在的计算机，第二步在“启动类型”选项卡中选择“操作系统初始化时加载”，点击应用，完成后点击“常规”旁边的“冗余”，会出现冗余配置界面，如图5.3
图 5.3

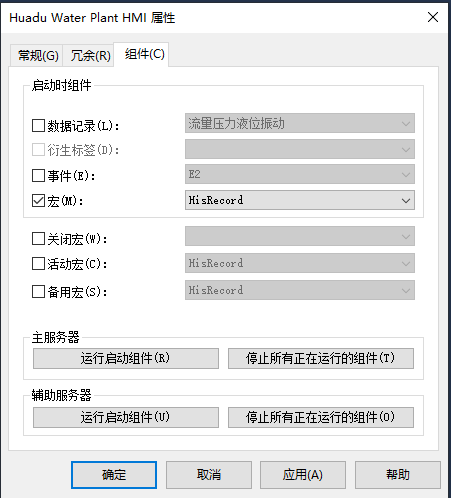

第一步勾选“使用辅助报警服务器提供冗余”，第二步选择“辅助报警服务器所在的计算机”，第三步在切回选项中选择“当主服务器再次可用时切换到主服务器”，这里不需要点击“复制”，当SE2网络目录配置完成后画面会自动同步，点击应用，完成后点击“冗余”旁边的“组件”，会出现组件配置界面，根据自己的需求进行勾选即可，如图5.4
图 5.4
点击确定，完成HMI画面服务器配置。
6.Connector1 OPC UA服务器冗余配置

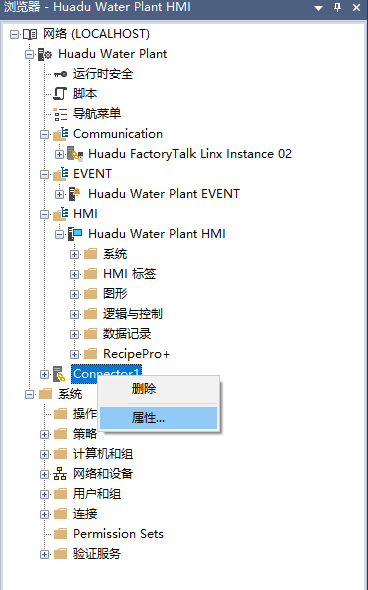

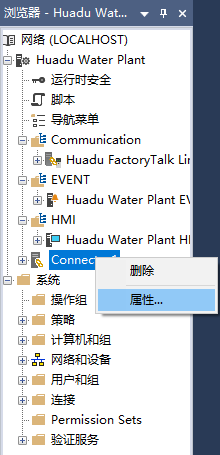

回到浏览器，找到Connector1 OPC UA服务器点击鼠标右键，打开属性，如图6.1
图 6.1
打开后出现OPC UA的配置选项中的“连接器设置”，如图6.2
图 6.2

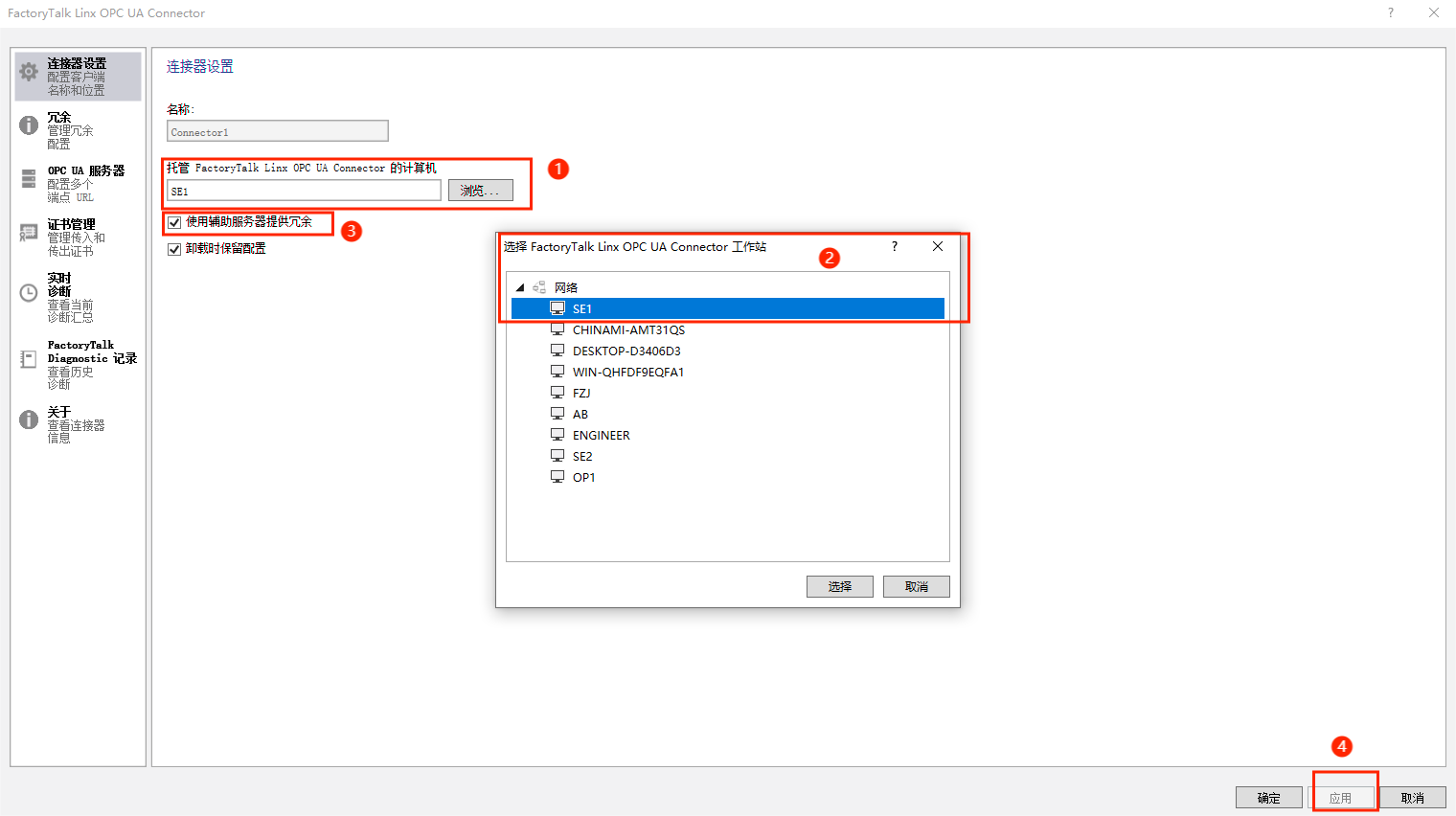

第一步选择“托管FactoryTalk Linx OPC UA Connector的计算机”，点击“浏览”选择主服务器的计算机，第二步勾选“使用辅助服务器提供冗余”，第三步点击应用和确定。完成后点击“连接器设置”下面的“冗余”选项卡，打开冗余配置界面，如图6.3
图 6.3

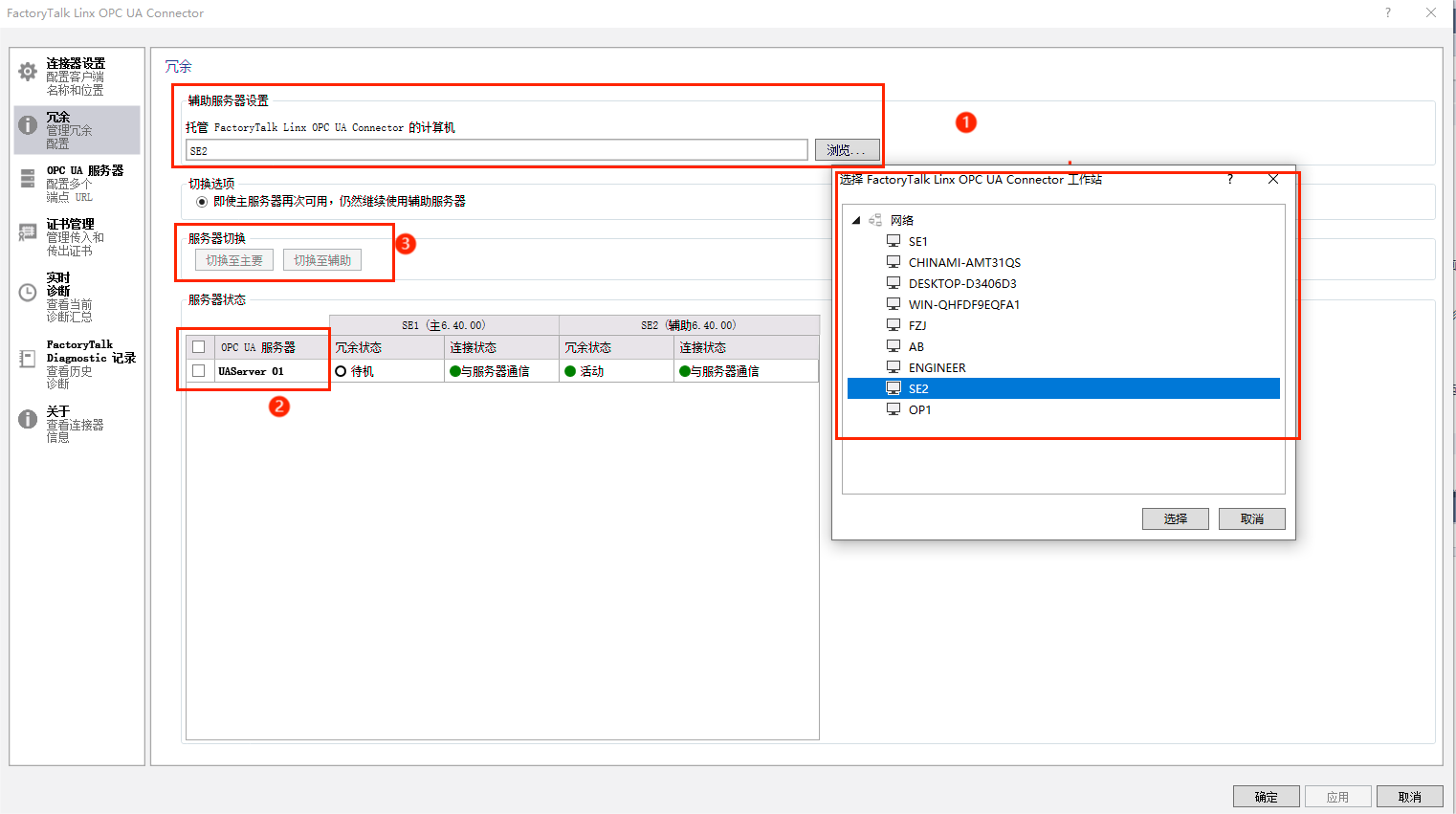

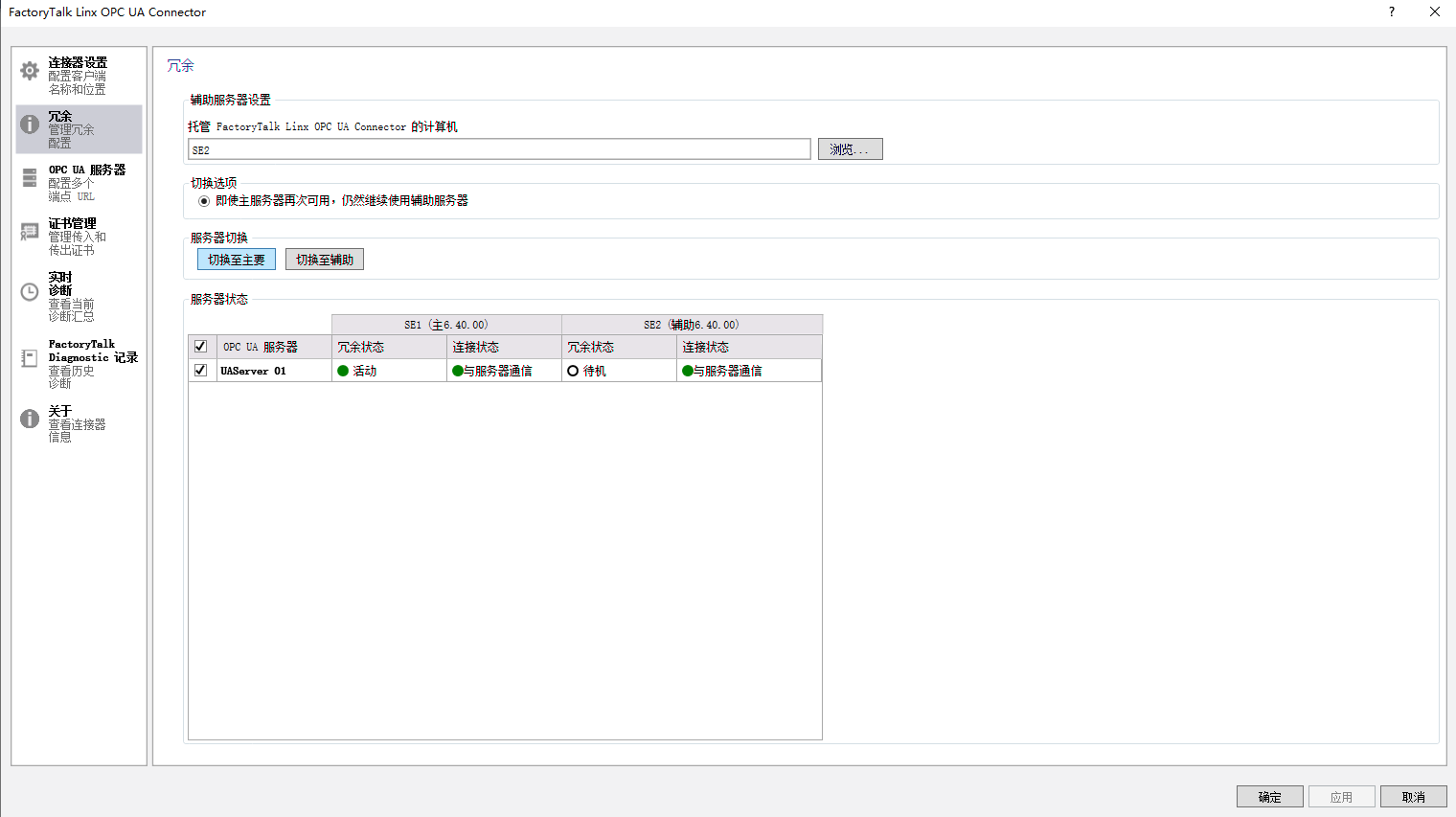

首先选择在辅助服务器设置下的“托管FactoryTalk Linx OPC UA Connector计算机”，点击“浏览”选择辅助服务器的计算机，最后点击应用和确定。注意：OPC UA冗余服务器会在主服务器停止运行后自动切换到辅助服务器，但是当主服务器恢复时不会自动切换到主服务器，若想切换到主服务器需要手动进行切换，操作步骤如下：1）勾选“OPC UA服务器”2）勾选“UASever 01”3）在服务器切换选项中点击“切换至主要”，同理，需要切换至辅助服务器时点击“切换至辅助”，如图6.4。
图 6.4
完成后点击“冗余”下面的“OPC UA”选项卡，打开OPC UA通讯状态界面，此界面可以分别查看主服务器和辅助服务器与OPC UA服务器所在计算机的通信状态，如图6.5
图 6.5
主服务器的“OPC UA服务器”的“名称”前以及“与服务器通信”绿灯亮起证明与OPC UA服务器所在计算机的通信正常，辅助服务器同理。点击应用和确定完成Connector1 OPC UA服务器冗余配置。
一、辅助服务器及客户端配置
辅助服务器及客户端的配置都一样，所以一起描述，辅助服务器及客户端只需要对FactoryTalk Directory Configuration Wizard和Specify FactoryTalk Directory Location进行配置。。
1.FactoryTalk Directory Configuration Wizard配置
点击开始菜单，在Rockwell Software文件夹中找到“FactoryTalk Directory Configuration Wizard”

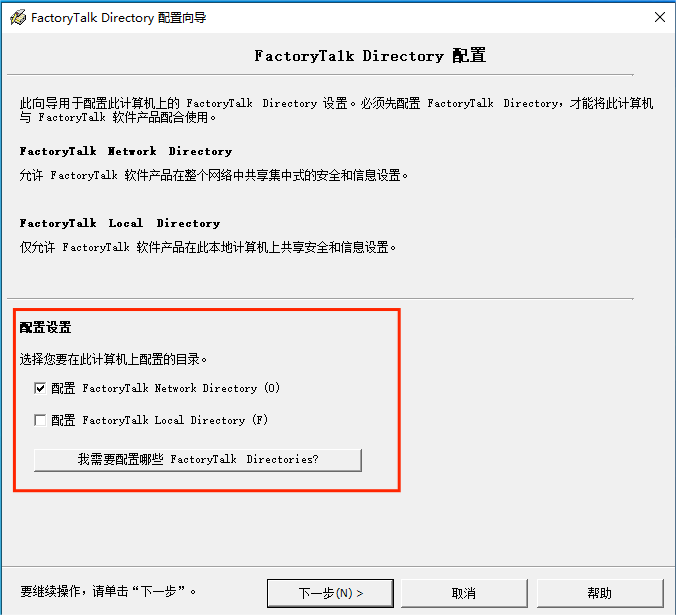

打开后会弹出配置界面，如图7.1
图 7.1

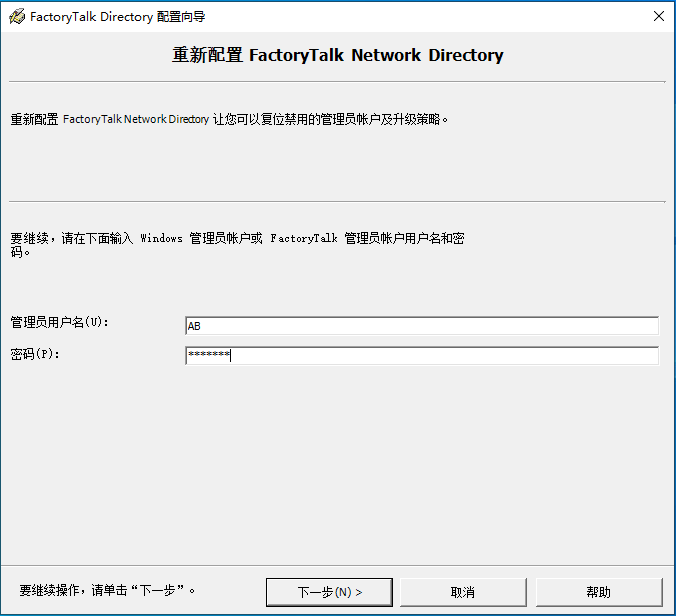

在配置界面中只勾选网络目录，点击下一步，出现登录界面如图7.2
图 7.2

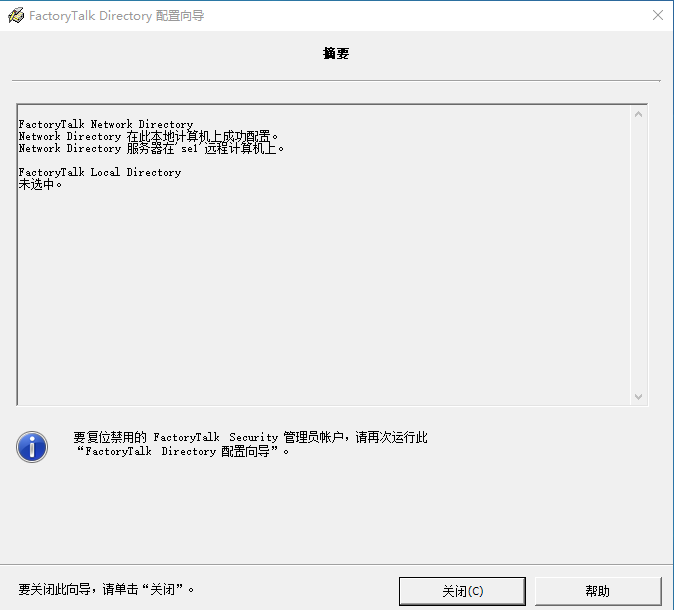

用电脑管理员权限的帐户登录，点击下一步，出现配置完成界面，如图7.3
图 7.3
FactoryTalk Directory Configuration Wizard配置完成。
2.Specify FactoryTalk Directory Location配置
点击开始菜单，在Rockwell Software文件夹中找到“Specify FactoryTalk Directory Location”
，
打开后会弹出目录服务器位置界面，如图8.1
图 8.1
这里更改目录服务器所在计算机位置，点击
，出现登录界面如图8.2
图 8.2
用电脑管理员权限的帐户登录，点击确定，出现选择计算机界面，辅助服务器和客户端选择远程计算机，如图8.3
图 8.3
点击

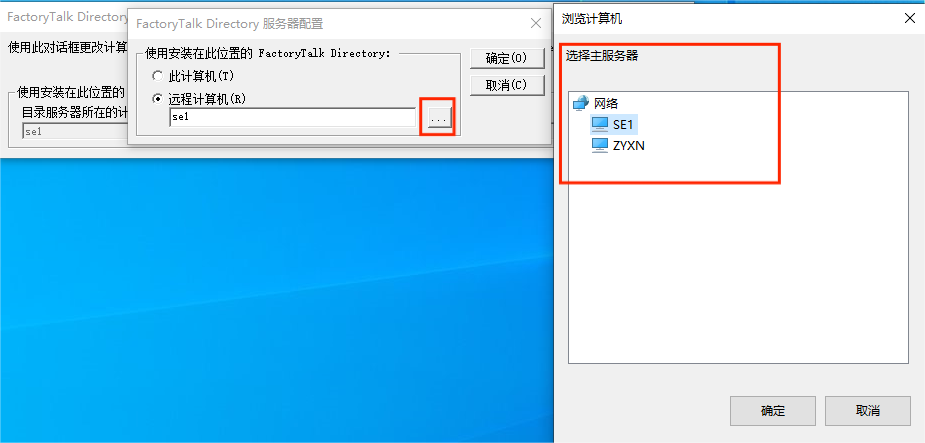

出现选择界面，选择主服务器所在的计算机，如图8.4
图 8.4
点击确定，会出现重启计算机的提示，如图8.5
图 8.5

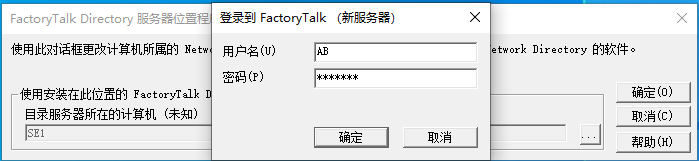

这里不用重启，点击确定，会出现“新服务器登录”界面，如图8.6
图 8.6
用电脑管理员权限的帐户登录，点击确定，完成Specify FactoryTalk Directory Location配置。
在电脑左下角找到FactoryTalk Directory点击右键选择“登录/注销”，如图8.7
图 8.7
打开后会看见目录所在，登录信息以及网络状态信息，目录选择“网络”，在辅助服务器及客户端中“服务器选项”为“SE1”即主服务器所在的计算机，如图8.8
图 8.8

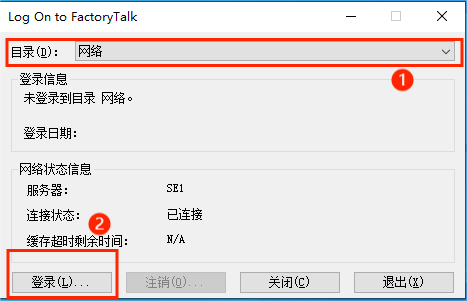

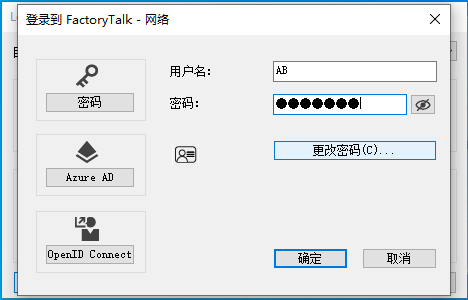

此时登录信息显示为“未登陆到目录 网络”，第一步目录选项选择“网络”，第二步点击“登录”按钮会出现登录界面，如图8.9
图 8.9

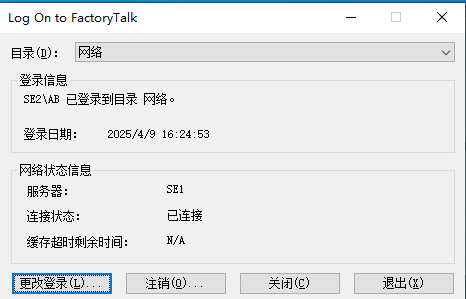

用电脑管理员权限的帐户登录，点击确定，现在显示“已登陆到目录 网络”，如图8.10
图 8.10
至此辅助服务器及客户端配置完成。
三、服务器冗余状态检查
1.Communication通讯服务器冗余检查

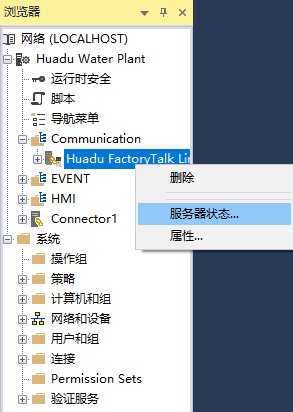

打开项目后在浏览器下选择Communication通讯服务器，右键打开“服务器状态”，如图9.1
.
图 9.1

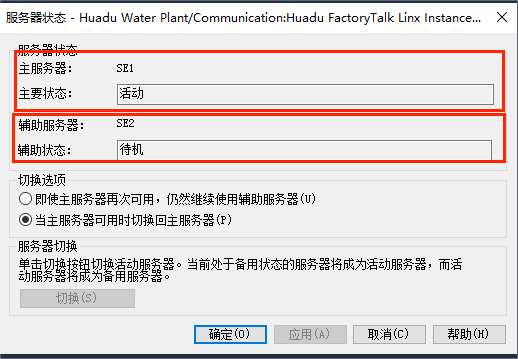

打开后会出现Communication通讯服务器状态界面，如图9.2
图 9.2
服务器状态栏显示主服务器为“活动”，辅助服务器为“待机”，证明冗余成功。
2.EVENT事件及报警记录服务器冗余检查

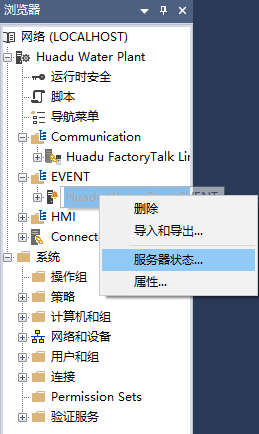

在浏览器下选择EVENT事件及报警记录服务器，右键打开“服务器状态”，如图9.3
图 9.3

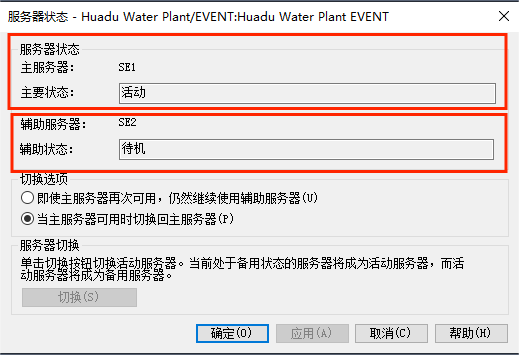

打开后会出现EVENT事件及报警记录服务器状态界面，如图9.4
图 9.4
服务器状态栏显示主服务器为“活动”，辅助服务器为“待机”，证明冗余成功。
3.HMI画面服务器服务器冗余检查

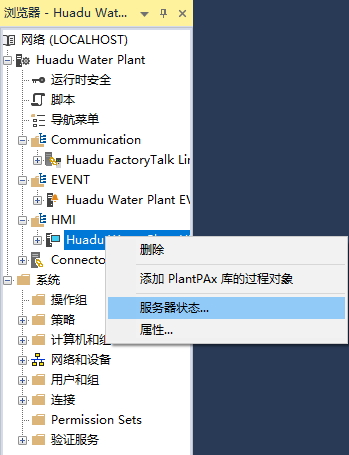

在浏览器下选择EVENT事件及报警记录服务器，右键打开“服务器状态”，如图9.5
图 9.5

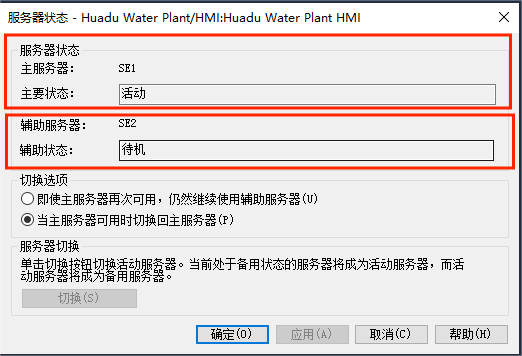

打开后会出现EVENT事件及报警记录服务器状态界面，如图9.6
图 9.6
服务器状态栏显示主服务器为“活动”，辅助服务器为“待机”，证明冗余成功。
4.Connector1 OPC UA服务器冗余检查
在浏览器下选择Connector1 OPC UA服务器，右键打开“服务器状态”，如图9.7
图 9.7

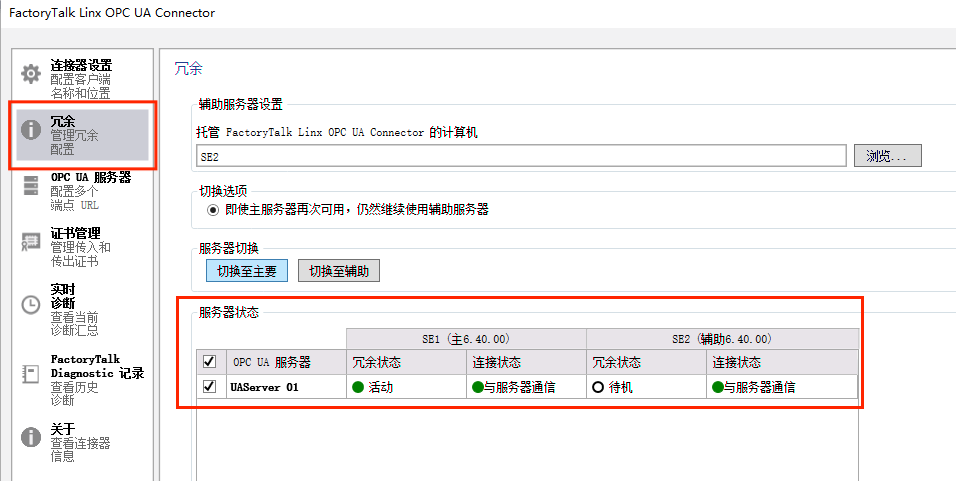

打开后会出现Connector1 OPC UA服务器界面，选择“冗余”选项，如图9.8
图 9.8
在服务器状态栏显示主服务器为冗余状态为“活动”，辅助服务器冗余状态为“待机”且“与服务器通信”为绿色，证明冗余成功。
至此FactoryTalk View Studio SE冗余配置完成。
